Пристрій для створення протифільтраційних завіс

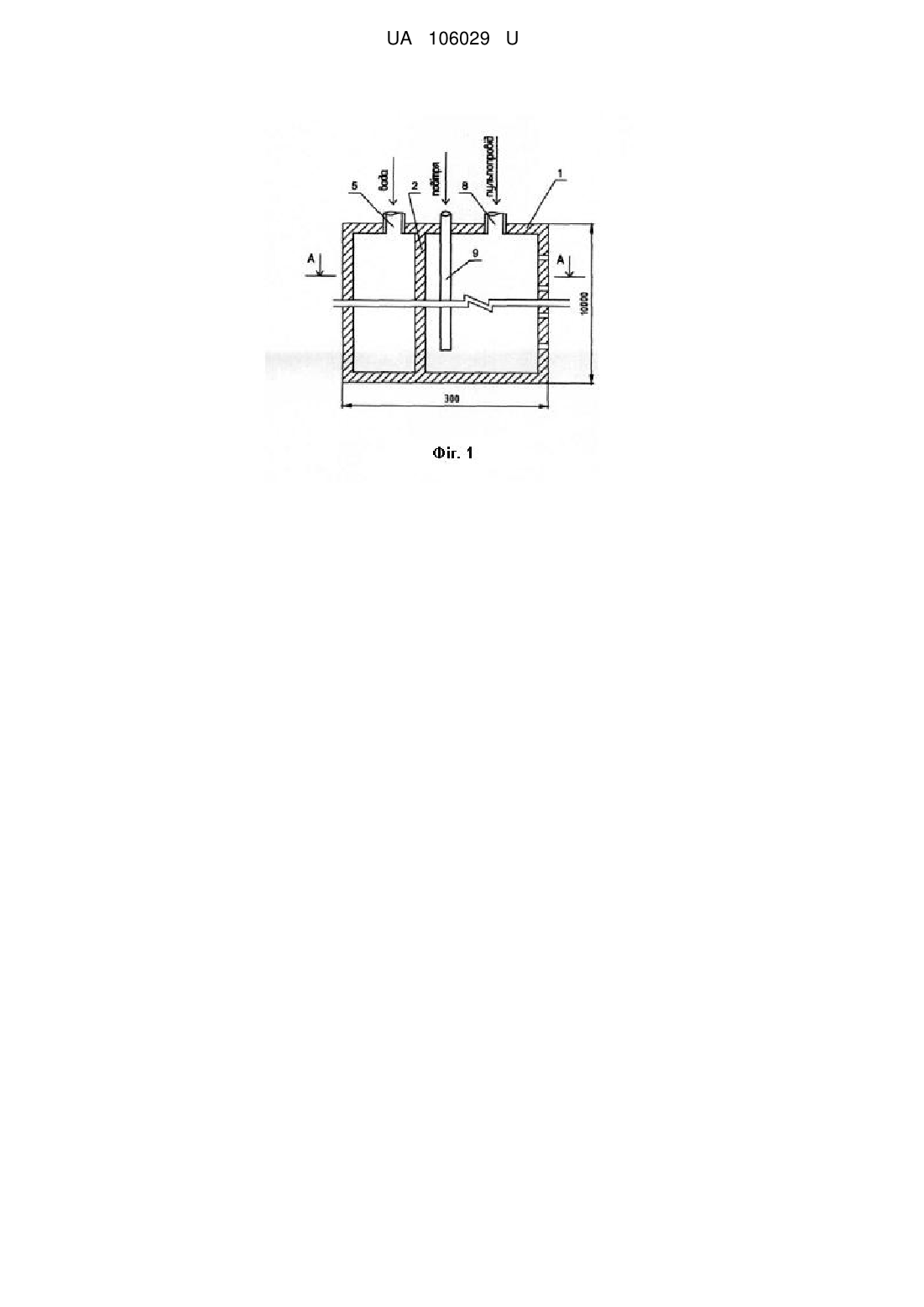

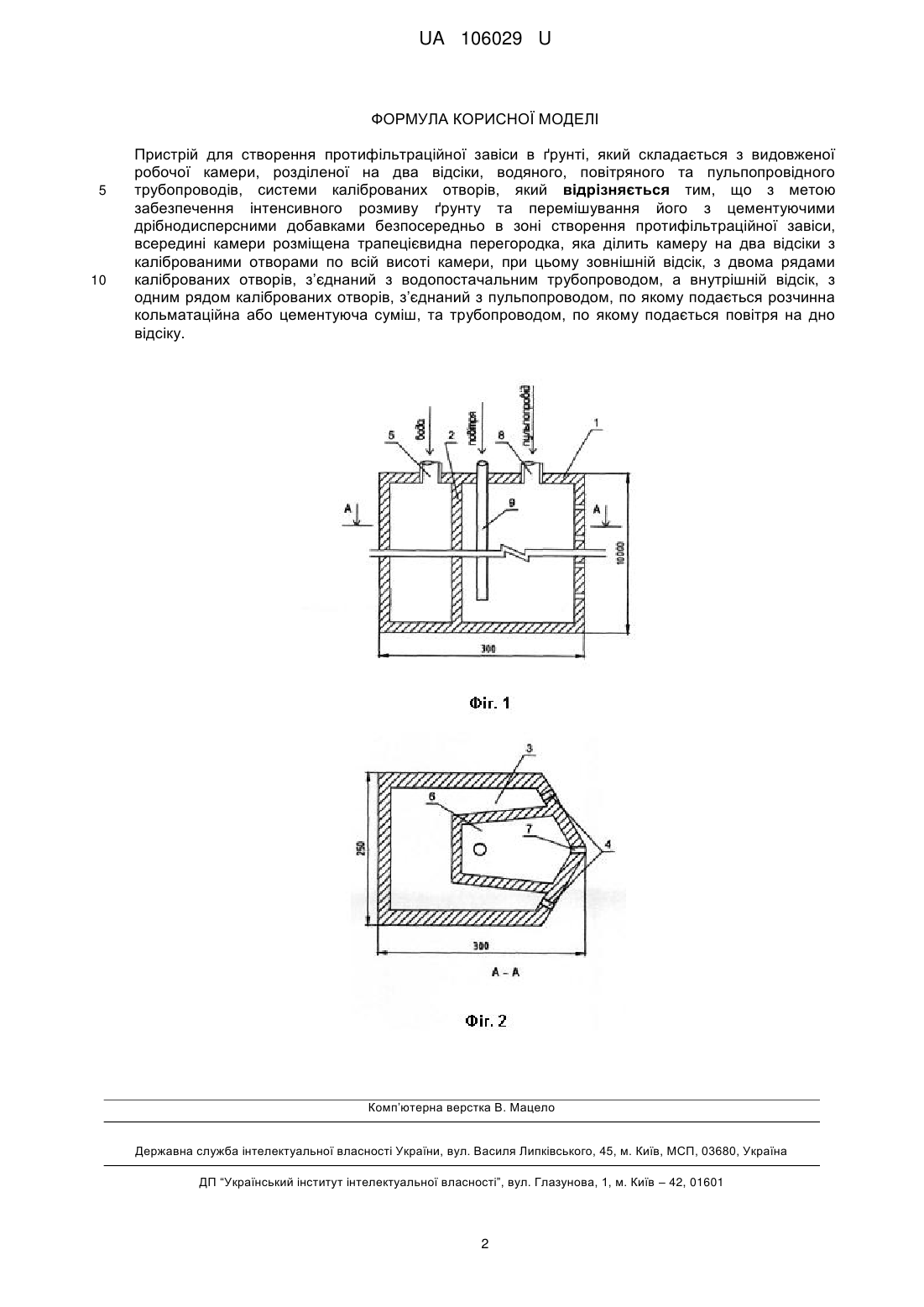

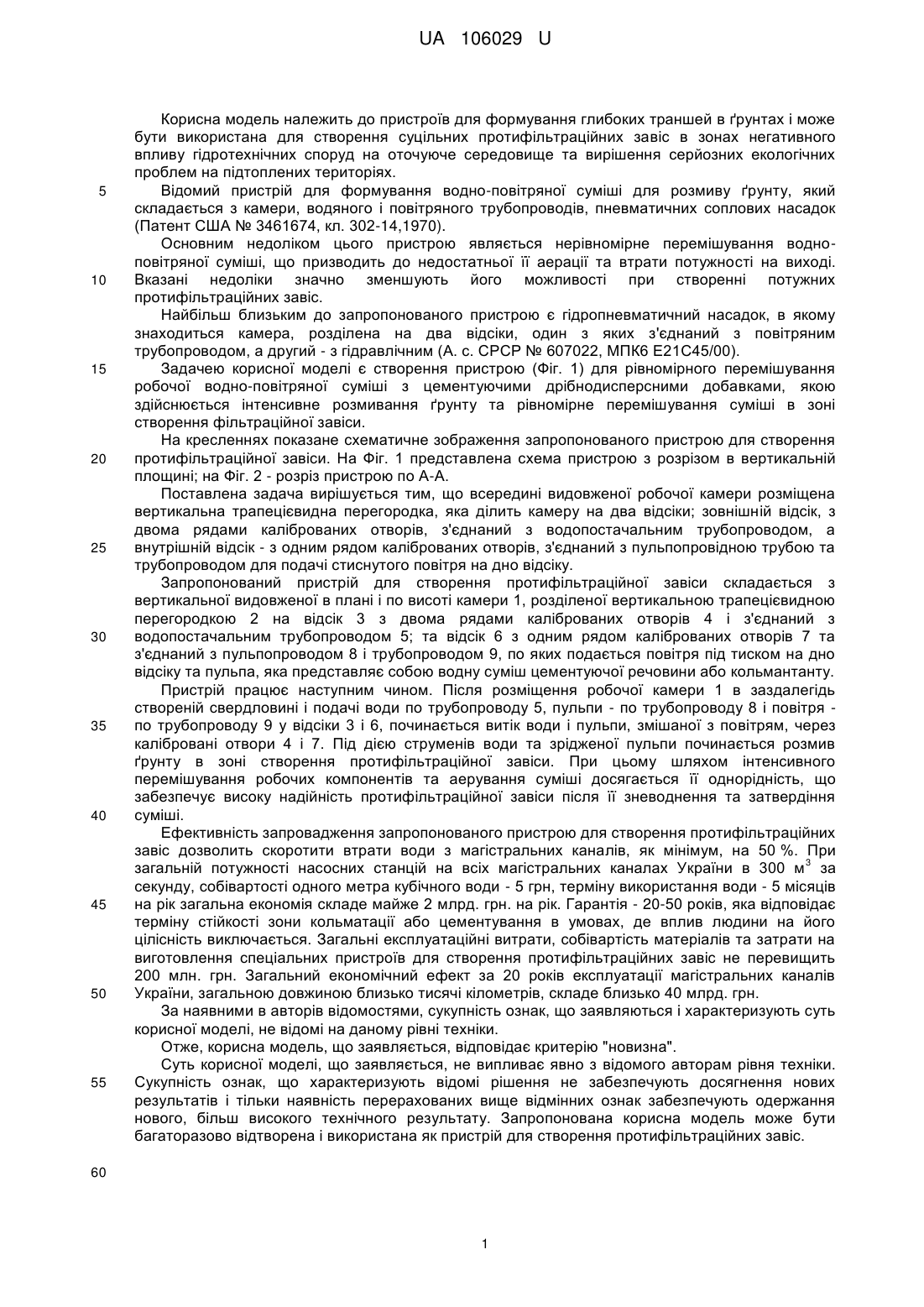

Реферат: Пристрій для створення протифільтраційної завіси в ґрунті складається з видовженої робочої камери, розділеної на два відсіки, водяного, повітряного та пульпопровідного трубопроводів, системи каліброваних отворів. Всередині камери розміщена трапецієвидна перегородка, яка ділить камеру на два відсіки з каліброваними отворами по всій висоті камери, при цьому зовнішній відсік, з двома рядами каліброваних отворів, з’єднаний з водопостачальним трубопроводом, а внутрішній відсік, з одним рядом каліброваних отворів, з’єднаний з пульпопроводом, по якому подається розчинна кольматаційна або цементуюча суміш, та трубопроводом, по якому подається повітря на дно відсіку. UA 106029 U (12) UA 106029 U UA 106029 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для формування глибоких траншей в ґрунтах і може бути використана для створення суцільних протифільтраційних завіс в зонах негативного впливу гідротехнічних споруд на оточуюче середовище та вирішення серйозних екологічних проблем на підтоплених територіях. Відомий пристрій для формування водно-повітряної суміші для розмиву ґрунту, який складається з камери, водяного і повітряного трубопроводів, пневматичних соплових насадок (Патент США № 3461674, кл. 302-14,1970). Основним недоліком цього пристрою являється нерівномірне перемішування водноповітряної суміші, що призводить до недостатньої її аерації та втрати потужності на виході. Вказані недоліки значно зменшують його можливості при створенні потужних протифільтраційних завіс. Найбільш близьким до запропонованого пристрою є гідропневматичний насадок, в якому знаходиться камера, розділена на два відсіки, один з яких з'єднаний з повітряним трубопроводом, а другий - з гідравлічним (А. с. СРСР № 607022, МПК6 Ε21С45/00). Задачею корисної моделі є створення пристрою (Фіг. 1) для рівномірного перемішування робочої водно-повітряної суміші з цементуючими дрібнодисперсними добавками, якою здійснюється інтенсивне розмивання ґрунту та рівномірне перемішування суміші в зоні створення фільтраційної завіси. На кресленнях показане схематичне зображення запропонованого пристрою для створення протифільтраційної завіси. На Фіг. 1 представлена схема пристрою з розрізом в вертикальній площині; на Фіг. 2 - розріз пристрою по А-А. Поставлена задача вирішується тим, що всередині видовженої робочої камери розміщена вертикальна трапецієвидна перегородка, яка ділить камеру на два відсіки; зовнішній відсік, з двома рядами каліброваних отворів, з'єднаний з водопостачальним трубопроводом, а внутрішній відсік - з одним рядом каліброваних отворів, з'єднаний з пульпопровідною трубою та трубопроводом для подачі стиснутого повітря на дно відсіку. Запропонований пристрій для створення протифільтраційної завіси складається з вертикальної видовженої в плані і по висоті камери 1, розділеної вертикальною трапецієвидною перегородкою 2 на відсік 3 з двома рядами каліброваних отворів 4 і з'єднаний з водопостачальним трубопроводом 5; та відсік 6 з одним рядом каліброваних отворів 7 та з'єднаний з пульпопроводом 8 і трубопроводом 9, по яких подається повітря під тиском на дно відсіку та пульпа, яка представляє собою водну суміш цементуючої речовини або кольмантанту. Пристрій працює наступним чином. Після розміщення робочої камери 1 в заздалегідь створеній свердловині і подачі води по трубопроводу 5, пульпи - по трубопроводу 8 і повітря по трубопроводу 9 у відсіки 3 і 6, починається витік води і пульпи, змішаної з повітрям, через калібровані отвори 4 і 7. Під дією струменів води та зрідженої пульпи починається розмив ґрунту в зоні створення протифільтраційної завіси. При цьому шляхом інтенсивного перемішування робочих компонентів та аерування суміші досягається її однорідність, що забезпечує високу надійність протифільтраційної завіси після її зневоднення та затвердіння суміші. Ефективність запровадження запропонованого пристрою для створення протифільтраційних завіс дозволить скоротити втрати води з магістральних каналів, як мінімум, на 50 %. При 3 загальній потужності насосних станцій на всіх магістральних каналах України в 300 м за секунду, собівартості одного метра кубічного води - 5 грн, терміну використання води - 5 місяців на рік загальна економія складе майже 2 млрд. грн. на рік. Гарантія - 20-50 років, яка відповідає терміну стійкості зони кольматації або цементування в умовах, де вплив людини на його цілісність виключається. Загальні експлуатаційні витрати, собівартість матеріалів та затрати на виготовлення спеціальних пристроїв для створення протифільтраційних завіс не перевищить 200 млн. грн. Загальний економічний ефект за 20 років експлуатації магістральних каналів України, загальною довжиною близько тисячі кілометрів, складе близько 40 млрд. грн. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відомі на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як пристрій для створення протифільтраційних завіс. 60 1 UA 106029 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для створення протифільтраційної завіси в ґрунті, який складається з видовженої робочої камери, розділеної на два відсіки, водяного, повітряного та пульпопровідного трубопроводів, системи каліброваних отворів, який відрізняється тим, що з метою забезпечення інтенсивного розмиву ґрунту та перемішування його з цементуючими дрібнодисперсними добавками безпосередньо в зоні створення протифільтраційної завіси, всередині камери розміщена трапецієвидна перегородка, яка ділить камеру на два відсіки з каліброваними отворами по всій висоті камери, при цьому зовнішній відсік, з двома рядами каліброваних отворів, з’єднаний з водопостачальним трубопроводом, а внутрішній відсік, з одним рядом каліброваних отворів, з’єднаний з пульпопроводом, по якому подається розчинна кольматаційна або цементуюча суміш, та трубопроводом, по якому подається повітря на дно відсіку. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
