Установка для дослідження водопроникності текстильних матеріалів

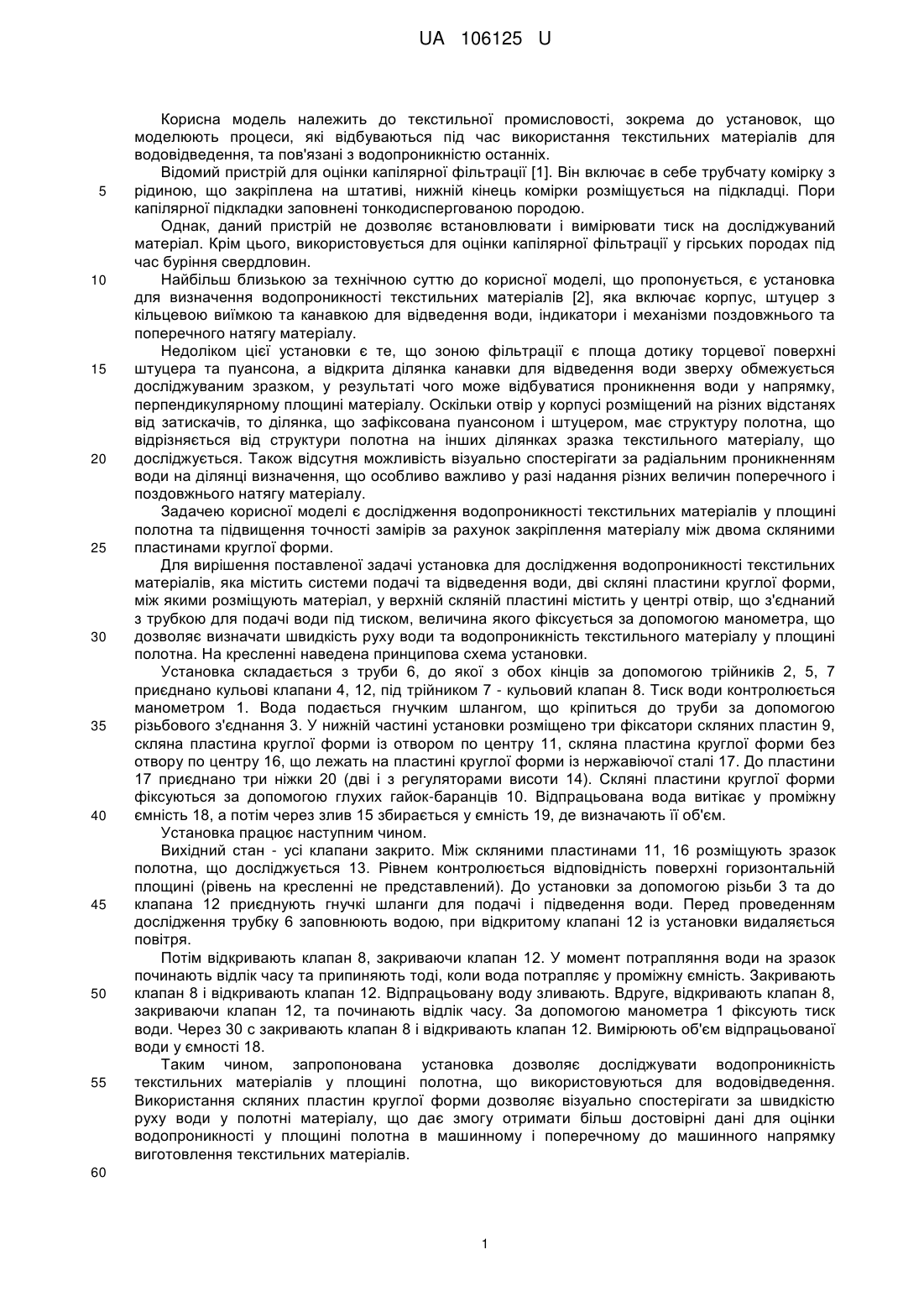

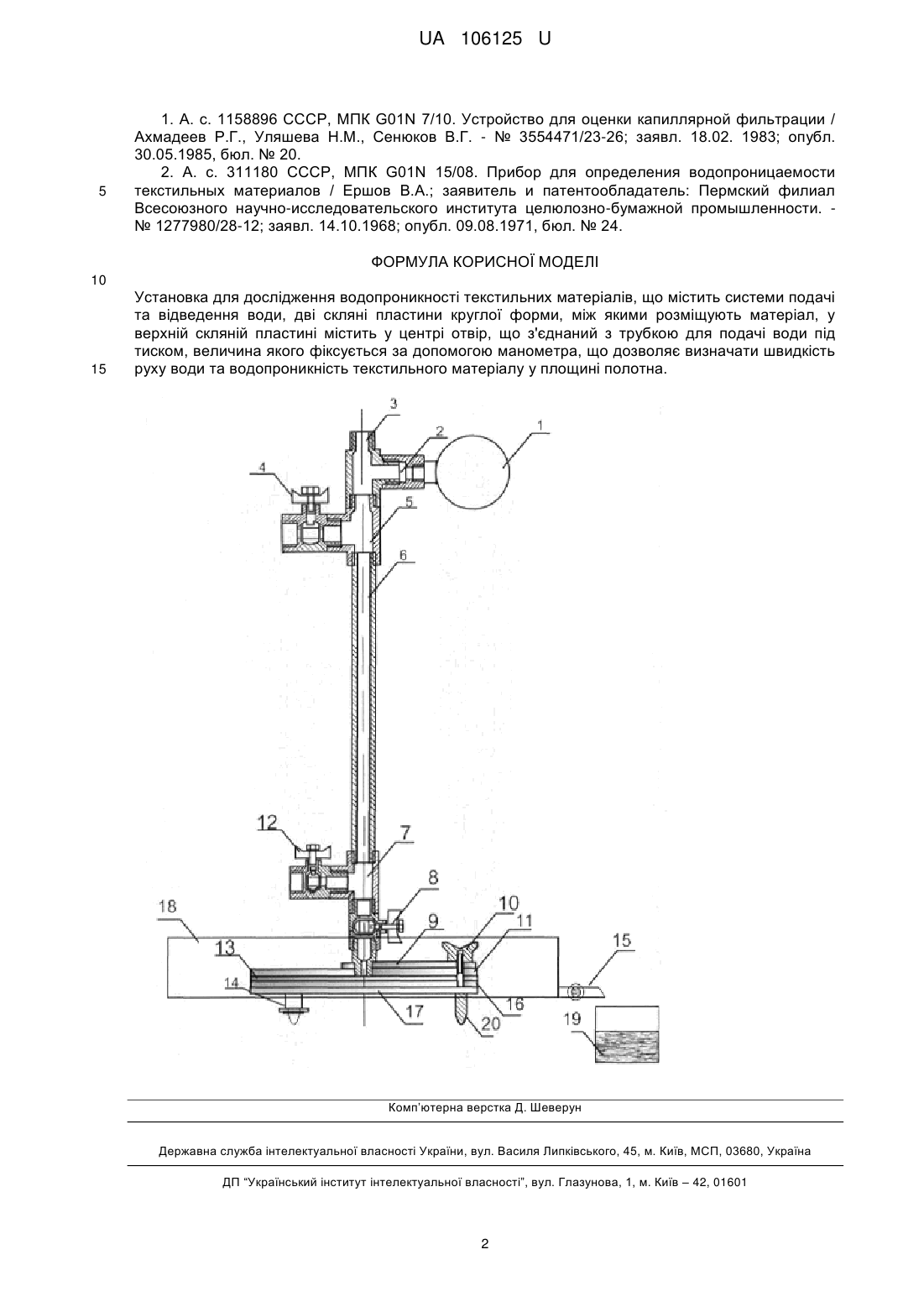

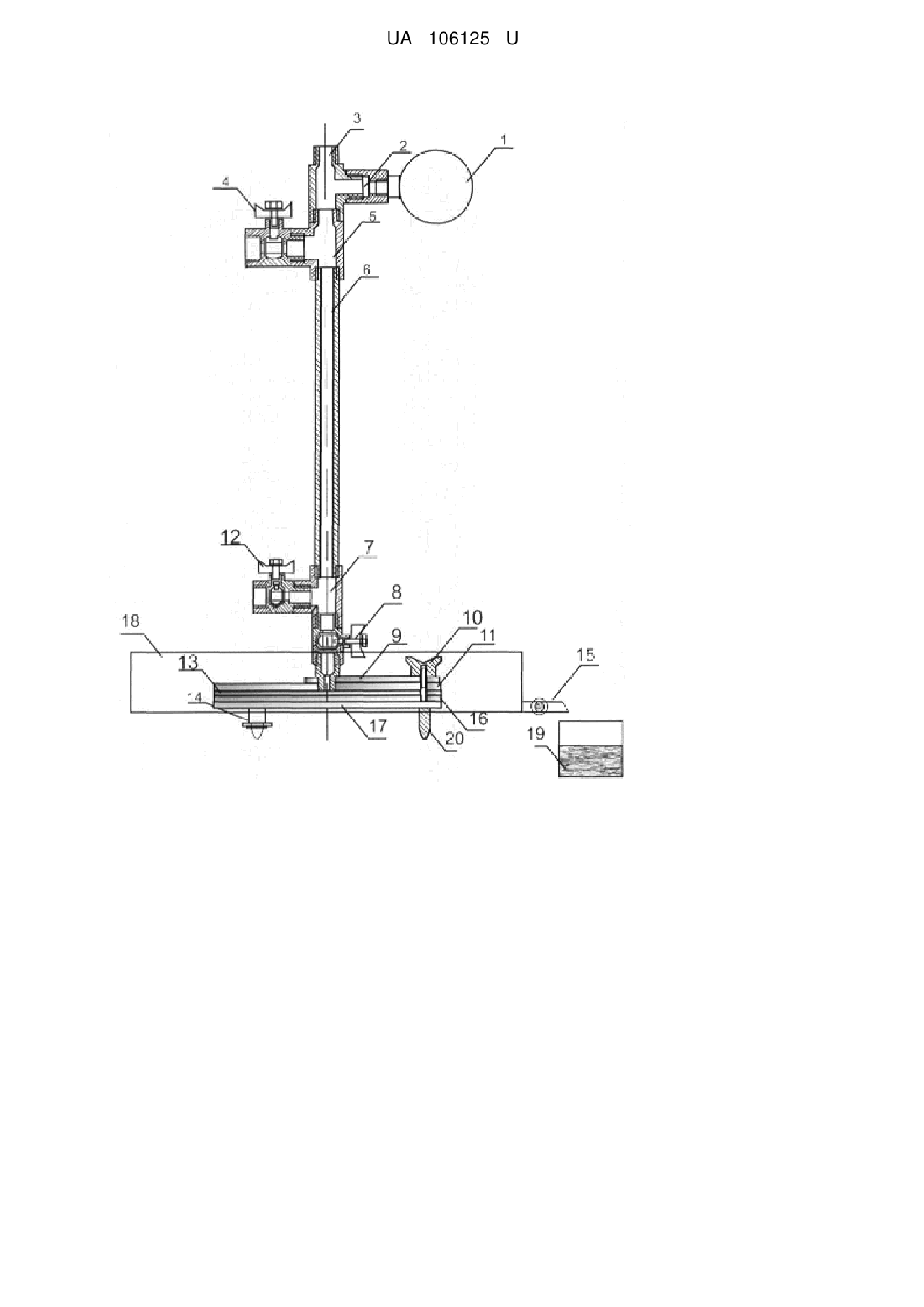

Реферат: Установка для дослідження водопроникності текстильних матеріалів містить системи подачі та відведення води, дві скляні пластини круглої форми, між якими розміщують матеріал. У верхній скляній пластині містить у центрі отвір, що з'єднаний з трубкою для подачі води під тиском, величина якого фіксується за допомогою манометра, що дозволяє визначати швидкість руху води та водопроникність текстильного матеріалу у площині полотна. UA 106125 U (54) УСТАНОВКА ДЛЯ ДОСЛІДЖЕННЯ ВОДОПРОНИКНОСТІ ТЕКСТИЛЬНИХ МАТЕРІАЛІВ UA 106125 U UA 106125 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до текстильної промисловості, зокрема до установок, що моделюють процеси, які відбуваються під час використання текстильних матеріалів для водовідведення, та пов'язані з водопроникністю останніх. Відомий пристрій для оцінки капілярної фільтрації [1]. Він включає в себе трубчату комірку з рідиною, що закріплена на штативі, нижній кінець комірки розміщується на підкладці. Пори капілярної підкладки заповнені тонкодиспергованою породою. Однак, даний пристрій не дозволяє встановлювати і вимірювати тиск на досліджуваний матеріал. Крім цього, використовується для оцінки капілярної фільтрації у гірських породах під час буріння свердловин. Найбільш близькою за технічною суттю до корисної моделі, що пропонується, є установка для визначення водопроникності текстильних матеріалів [2], яка включає корпус, штуцер з кільцевою виїмкою та канавкою для відведення води, індикатори і механізми поздовжнього та поперечного натягу матеріалу. Недоліком цієї установки є те, що зоною фільтрації є площа дотику торцевої поверхні штуцера та пуансона, а відкрита ділянка канавки для відведення води зверху обмежується досліджуваним зразком, у результаті чого може відбуватися проникнення води у напрямку, перпендикулярному площині матеріалу. Оскільки отвір у корпусі розміщений на різних відстанях від затискачів, то ділянка, що зафіксована пуансоном і штуцером, має структуру полотна, що відрізняється від структури полотна на інших ділянках зразка текстильного матеріалу, що досліджується. Також відсутня можливість візуально спостерігати за радіальним проникненням води на ділянці визначення, що особливо важливо у разі надання різних величин поперечного і поздовжнього натягу матеріалу. Задачею корисної моделі є дослідження водопроникності текстильних матеріалів у площині полотна та підвищення точності замірів за рахунок закріплення матеріалу між двома скляними пластинами круглої форми. Для вирішення поставленої задачі установка для дослідження водопроникності текстильних матеріалів, яка містить системи подачі та відведення води, дві скляні пластини круглої форми, між якими розміщують матеріал, у верхній скляній пластині містить у центрі отвір, що з'єднаний з трубкою для подачі води під тиском, величина якого фіксується за допомогою манометра, що дозволяє визначати швидкість руху води та водопроникність текстильного матеріалу у площині полотна. На кресленні наведена принципова схема установки. Установка складається з труби 6, до якої з обох кінців за допомогою трійників 2, 5, 7 приєднано кульові клапани 4, 12, під трійником 7 - кульовий клапан 8. Тиск води контролюється манометром 1. Вода подається гнучким шлангом, що кріпиться до труби за допомогою різьбового з'єднання 3. У нижній частині установки розміщено три фіксатори скляних пластин 9, скляна пластина круглої форми із отвором по центру 11, скляна пластина круглої форми без отвору по центру 16, що лежать на пластині круглої форми із нержавіючої сталі 17. До пластини 17 приєднано три ніжки 20 (дві і з регуляторами висоти 14). Скляні пластини круглої форми фіксуються за допомогою глухих гайок-баранців 10. Відпрацьована вода витікає у проміжну ємність 18, а потім через злив 15 збирається у ємність 19, де визначають її об'єм. Установка працює наступним чином. Вихідний стан - усі клапани закрито. Між скляними пластинами 11, 16 розміщують зразок полотна, що досліджується 13. Рівнем контролюється відповідність поверхні горизонтальній площині (рівень на кресленні не представлений). До установки за допомогою різьби 3 та до клапана 12 приєднують гнучкі шланги для подачі і підведення води. Перед проведенням дослідження трубку 6 заповнюють водою, при відкритому клапані 12 із установки видаляється повітря. Потім відкривають клапан 8, закриваючи клапан 12. У момент потрапляння води на зразок починають відлік часу та припиняють тоді, коли вода потрапляє у проміжну ємність. Закривають клапан 8 і відкривають клапан 12. Відпрацьовану воду зливають. Вдруге, відкривають клапан 8, закриваючи клапан 12, та починають відлік часу. За допомогою манометра 1 фіксують тиск води. Через 30 с закривають клапан 8 і відкривають клапан 12. Вимірюють об'єм відпрацьованої води у ємності 18. Таким чином, запропонована установка дозволяє досліджувати водопроникність текстильних матеріалів у площині полотна, що використовуються для водовідведення. Використання скляних пластин круглої форми дозволяє візуально спостерігати за швидкістю руху води у полотні матеріалу, що дає змогу отримати більш достовірні дані для оцінки водопроникності у площині полотна в машинному і поперечному до машинного напрямку виготовлення текстильних матеріалів. 60 1 UA 106125 U 5 1. А. с. 1158896 СССР, МПК G01N 7/10. Устройство для оценки капиллярной фильтрации / Ахмадеев Р.Г., Уляшева Н.М., Сенюков В.Г. - № 3554471/23-26; заявл. 18.02. 1983; опубл. 30.05.1985, бюл. № 20. 2. А. с. 311180 СССР, МПК G01N 15/08. Прибор для определения водопроницаемости текстильных материалов / Ершов В.А.; заявитель и патентообладатель: Пермский филиал Всесоюзного научно-исследовательского института целюлозно-бумажной промышленности. № 1277980/28-12; заявл. 14.10.1968; опубл. 09.08.1971, бюл. № 24. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Установка для дослідження водопроникності текстильних матеріалів, що містить системи подачі та відведення води, дві скляні пластини круглої форми, між якими розміщують матеріал, у верхній скляній пластині містить у центрі отвір, що з'єднаний з трубкою для подачі води під тиском, величина якого фіксується за допомогою манометра, що дозволяє визначати швидкість руху води та водопроникність текстильного матеріалу у площині полотна. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
