Установка для дослідження процесу змішування сипучих матеріалів

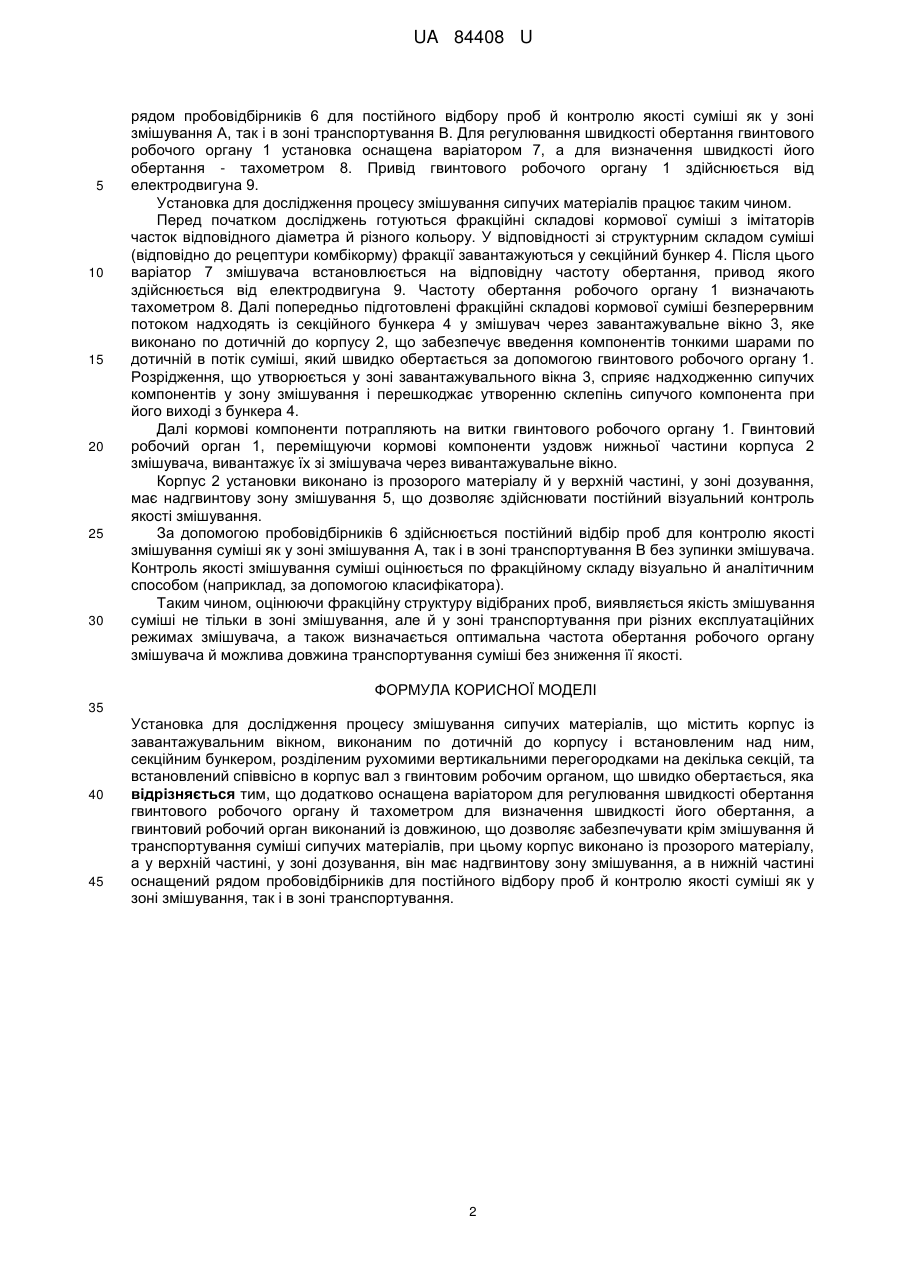

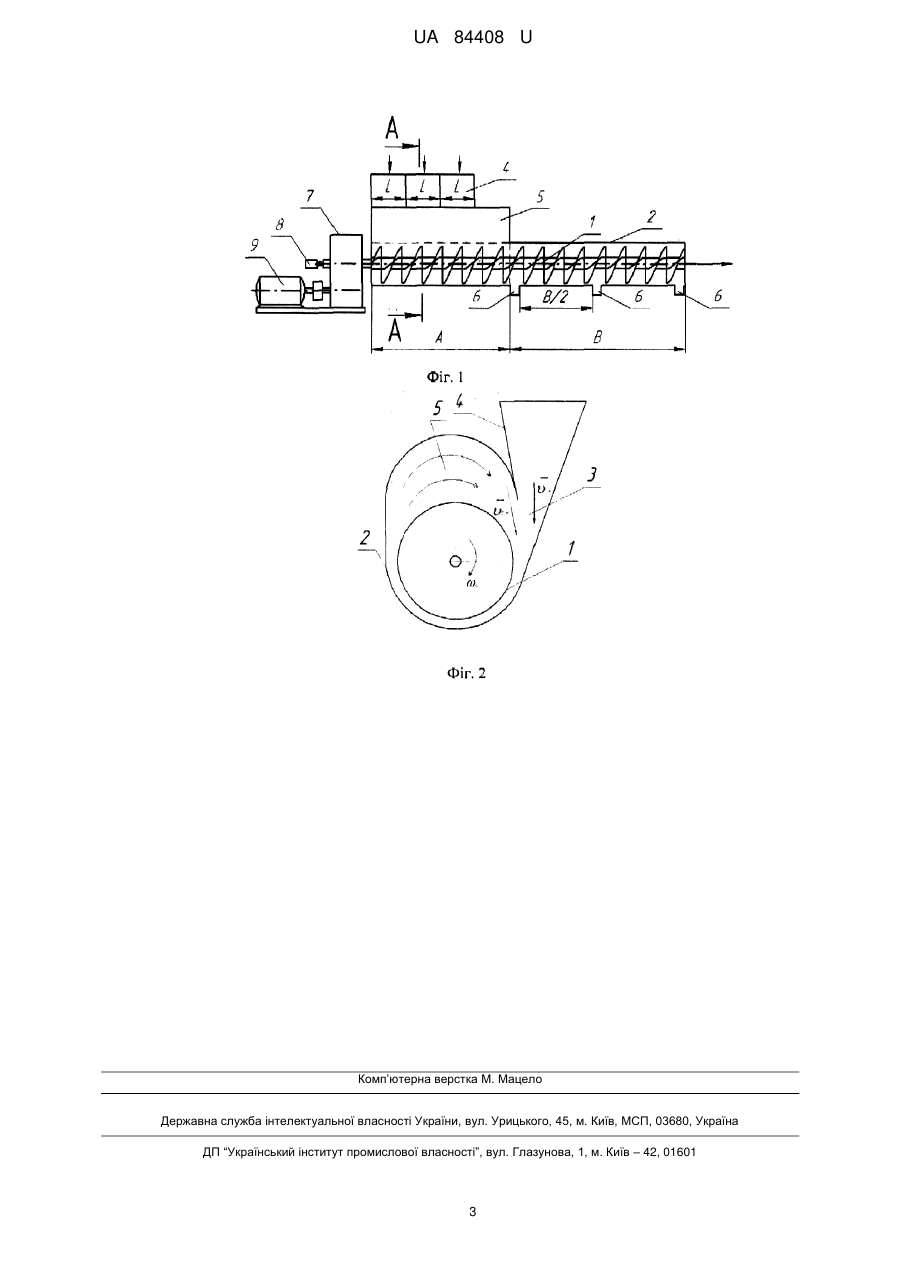

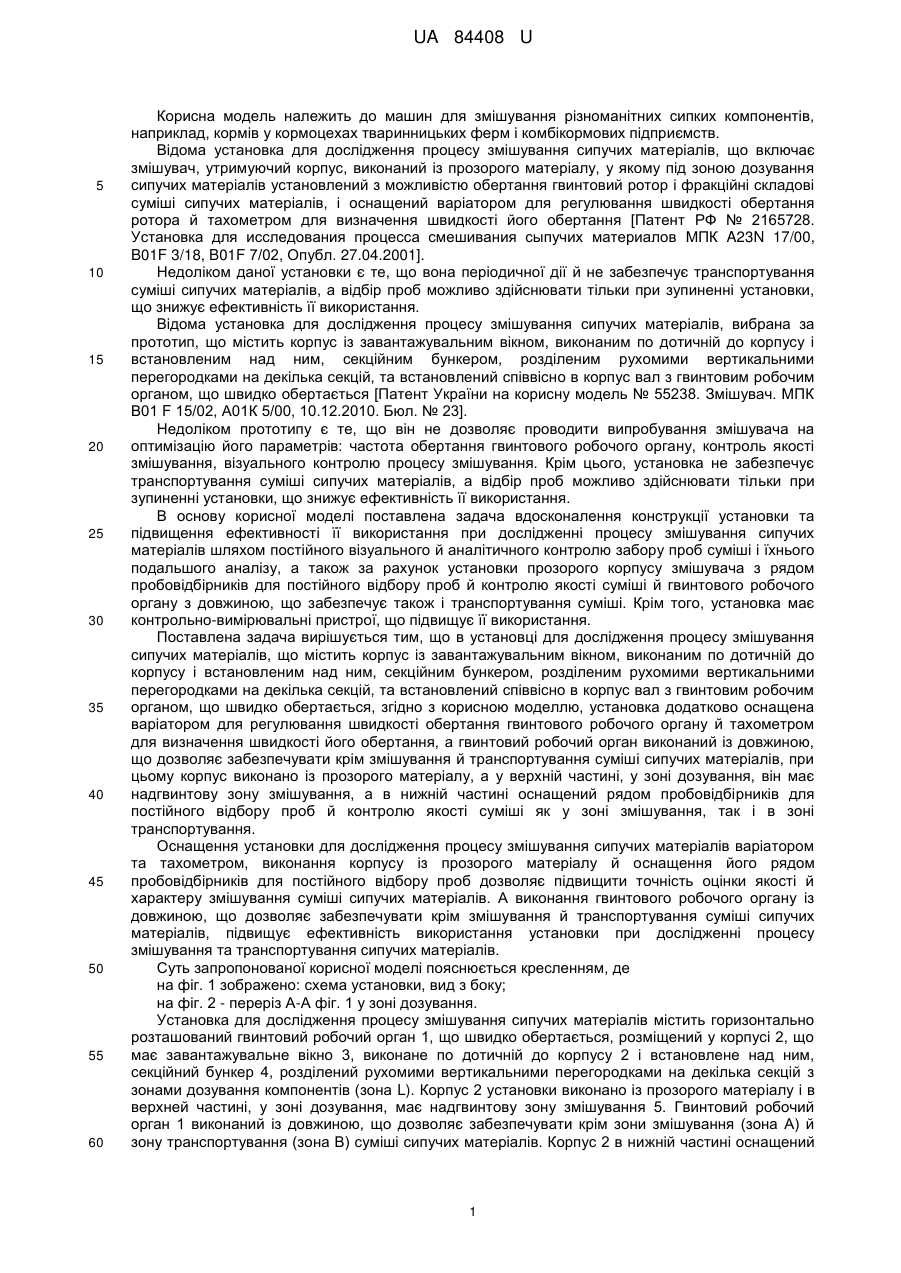

Реферат: Установка для дослідження процесу змішування сипучих матеріалів, що містить корпус із завантажувальним вікном, виконаним по дотичній до корпусу і встановленим над ним, секційним бункером, розділеним рухомими вертикальними перегородками на декілька секцій, та встановлений співвісно в корпус вал з гвинтовим робочим органом, що швидко обертається, причому додатково оснащена варіатором для регулювання швидкості обертання гвинтового робочого органу й тахометром для визначення швидкості його обертання, а гвинтовий робочий орган виконаний із довжиною, що дозволяє забезпечувати крім змішування й транспортування суміші сипучих матеріалів, при цьому корпус виконано із прозорого матеріалу, а у верхній частині, у зоні дозування він має надгвинтову зону змішування, а в нижній частині оснащений рядом пробовідбірників для постійного відбору проб й контролю якості суміші як у зоні змішування, так і в зоні транспортування. UA 84408 U (54) УСТАНОВКА ДЛЯ ДОСЛІДЖЕННЯ ПРОЦЕСУ ЗМІШУВАННЯ СИПУЧИХ МАТЕРІАЛІВ UA 84408 U UA 84408 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машин для змішування різноманітних сипких компонентів, наприклад, кормів у кормоцехах тваринницьких ферм і комбікормових підприємств. Відома установка для дослідження процесу змішування сипучих матеріалів, що включає змішувач, утримуючий корпус, виконаний із прозорого матеріалу, у якому під зоною дозування сипучих матеріалів установлений з можливістю обертання гвинтовий ротор і фракційні складові суміші сипучих матеріалів, і оснащений варіатором для регулювання швидкості обертання ротора й тахометром для визначення швидкості його обертання [Патент РФ № 2165728. Установка для исследования процесса смешивания сыпучих материалов МПК A23N 17/00, B01F 3/18, B01F 7/02, Опубл. 27.04.2001]. Недоліком даної установки є те, що вона періодичної дії й не забезпечує транспортування суміші сипучих матеріалів, а відбір проб можливо здійснювати тільки при зупиненні установки, що знижує ефективність її використання. Відома установка для дослідження процесу змішування сипучих матеріалів, вибрана за прототип, що містить корпус із завантажувальним вікном, виконаним по дотичній до корпусу і встановленим над ним, секційним бункером, розділеним рухомими вертикальними перегородками на декілька секцій, та встановлений співвісно в корпус вал з гвинтовим робочим органом, що швидко обертається [Патент України на корисну модель № 55238. Змішувач. МПК В01 F 15/02, А01К 5/00, 10.12.2010. Бюл. № 23]. Недоліком прототипу є те, що він не дозволяє проводити випробування змішувача на оптимізацію його параметрів: частота обертання гвинтового робочого органу, контроль якості змішування, візуального контролю процесу змішування. Крім цього, установка не забезпечує транспортування суміші сипучих матеріалів, а відбір проб можливо здійснювати тільки при зупиненні установки, що знижує ефективність її використання. В основу корисної моделі поставлена задача вдосконалення конструкції установки та підвищення ефективності її використання при дослідженні процесу змішування сипучих матеріалів шляхом постійного візуального й аналітичного контролю забору проб суміші і їхнього подальшого аналізу, а також за рахунок установки прозорого корпусу змішувача з рядом пробовідбірників для постійного відбору проб й контролю якості суміші й гвинтового робочого органу з довжиною, що забезпечує також і транспортування суміші. Крім того, установка має контрольно-вимірювальні пристрої, що підвищує її використання. Поставлена задача вирішується тим, що в установці для дослідження процесу змішування сипучих матеріалів, що містить корпус із завантажувальним вікном, виконаним по дотичній до корпусу і встановленим над ним, секційним бункером, розділеним рухомими вертикальними перегородками на декілька секцій, та встановлений співвісно в корпус вал з гвинтовим робочим органом, що швидко обертається, згідно з корисною моделлю, установка додатково оснащена варіатором для регулювання швидкості обертання гвинтового робочого органу й тахометром для визначення швидкості його обертання, а гвинтовий робочий орган виконаний із довжиною, що дозволяє забезпечувати крім змішування й транспортування суміші сипучих матеріалів, при цьому корпус виконано із прозорого матеріалу, а у верхній частині, у зоні дозування, він має надгвинтову зону змішування, а в нижній частині оснащений рядом пробовідбірників для постійного відбору проб й контролю якості суміші як у зоні змішування, так і в зоні транспортування. Оснащення установки для дослідження процесу змішування сипучих матеріалів варіатором та тахометром, виконання корпусу із прозорого матеріалу й оснащення його рядом пробовідбірників для постійного відбору проб дозволяє підвищити точність оцінки якості й характеру змішування суміші сипучих матеріалів. А виконання гвинтового робочого органу із довжиною, що дозволяє забезпечувати крім змішування й транспортування суміші сипучих матеріалів, підвищує ефективність використання установки при дослідженні процесу змішування та транспортування сипучих матеріалів. Суть запропонованої корисної моделі пояснюється кресленням, де на фіг. 1 зображено: схема установки, вид з боку; на фіг. 2 - переріз А-А фіг. 1 у зоні дозування. Установка для дослідження процесу змішування сипучих матеріалів містить горизонтально розташований гвинтовий робочий орган 1, що швидко обертається, розміщений у корпусі 2, що має завантажувальне вікно 3, виконане по дотичній до корпусу 2 і встановлене над ним, секційний бункер 4, розділений рухомими вертикальними перегородками на декілька секцій з зонами дозування компонентів (зона L). Корпус 2 установки виконано із прозорого матеріалу і в верхней частині, у зоні дозування, має надгвинтову зону змішування 5. Гвинтовий робочий орган 1 виконаний із довжиною, що дозволяє забезпечувати крім зони змішування (зона А) й зону транспортування (зона В) суміші сипучих матеріалів. Корпус 2 в нижній частині оснащений 1 UA 84408 U 5 10 15 20 25 30 рядом пробовідбірників 6 для постійного відбору проб й контролю якості суміші як у зоні змішування А, так і в зоні транспортування В. Для регулювання швидкості обертання гвинтового робочого органу 1 установка оснащена варіатором 7, а для визначення швидкості його обертання - тахометром 8. Привід гвинтового робочого органу 1 здійснюється від електродвигуна 9. Установка для дослідження процесу змішування сипучих матеріалів працює таким чином. Перед початком досліджень готуються фракційні складові кормової суміші з імітаторів часток відповідного діаметра й різного кольору. У відповідності зі структурним складом суміші (відповідно до рецептури комбікорму) фракції завантажуються у секційний бункер 4. Після цього варіатор 7 змішувача встановлюється на відповідну частоту обертання, привод якого здійснюється від електродвигуна 9. Частоту обертання робочого органу 1 визначають тахометром 8. Далі попередньо підготовлені фракційні складові кормової суміші безперервним потоком надходять із секційного бункера 4 у змішувач через завантажувальне вікно 3, яке виконано по дотичній до корпусу 2, що забезпечує введення компонентів тонкими шарами по дотичній в потік суміші, який швидко обертається за допомогою гвинтового робочого органу 1. Розрідження, що утворюється у зоні завантажувального вікна 3, сприяє надходженню сипучих компонентів у зону змішування і перешкоджає утворенню склепінь сипучого компонента при його виході з бункера 4. Далі кормові компоненти потрапляють на витки гвинтового робочого органу 1. Гвинтовий робочий орган 1, переміщуючи кормові компоненти уздовж нижньої частини корпуса 2 змішувача, вивантажує їх зі змішувача через вивантажувальне вікно. Корпус 2 установки виконано із прозорого матеріалу й у верхній частині, у зоні дозування, має надгвинтову зону змішування 5, що дозволяє здійснювати постійний візуальний контроль якості змішування. За допомогою пробовідбірників 6 здійснюється постійний відбір проб для контролю якості змішування суміші як у зоні змішування А, так і в зоні транспортування В без зупинки змішувача. Контроль якості змішування суміші оцінюється по фракційному складу візуально й аналітичним способом (наприклад, за допомогою класифікатора). Таким чином, оцінюючи фракційну структуру відібраних проб, виявляється якість змішування суміші не тільки в зоні змішування, але й у зоні транспортування при різних експлуатаційних режимах змішувача, а також визначається оптимальна частота обертання робочого органу змішувача й можлива довжина транспортування суміші без зниження її якості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Установка для дослідження процесу змішування сипучих матеріалів, що містить корпус із завантажувальним вікном, виконаним по дотичній до корпусу і встановленим над ним, секційним бункером, розділеним рухомими вертикальними перегородками на декілька секцій, та встановлений співвісно в корпус вал з гвинтовим робочим органом, що швидко обертається, яка відрізняється тим, що додатково оснащена варіатором для регулювання швидкості обертання гвинтового робочого органу й тахометром для визначення швидкості його обертання, а гвинтовий робочий орган виконаний із довжиною, що дозволяє забезпечувати крім змішування й транспортування суміші сипучих матеріалів, при цьому корпус виконано із прозорого матеріалу, а у верхній частині, у зоні дозування, він має надгвинтову зону змішування, а в нижній частині оснащений рядом пробовідбірників для постійного відбору проб й контролю якості суміші як у зоні змішування, так і в зоні транспортування. 2 UA 84408 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
