Пристрій для виготовлення розгорток картонних паковань

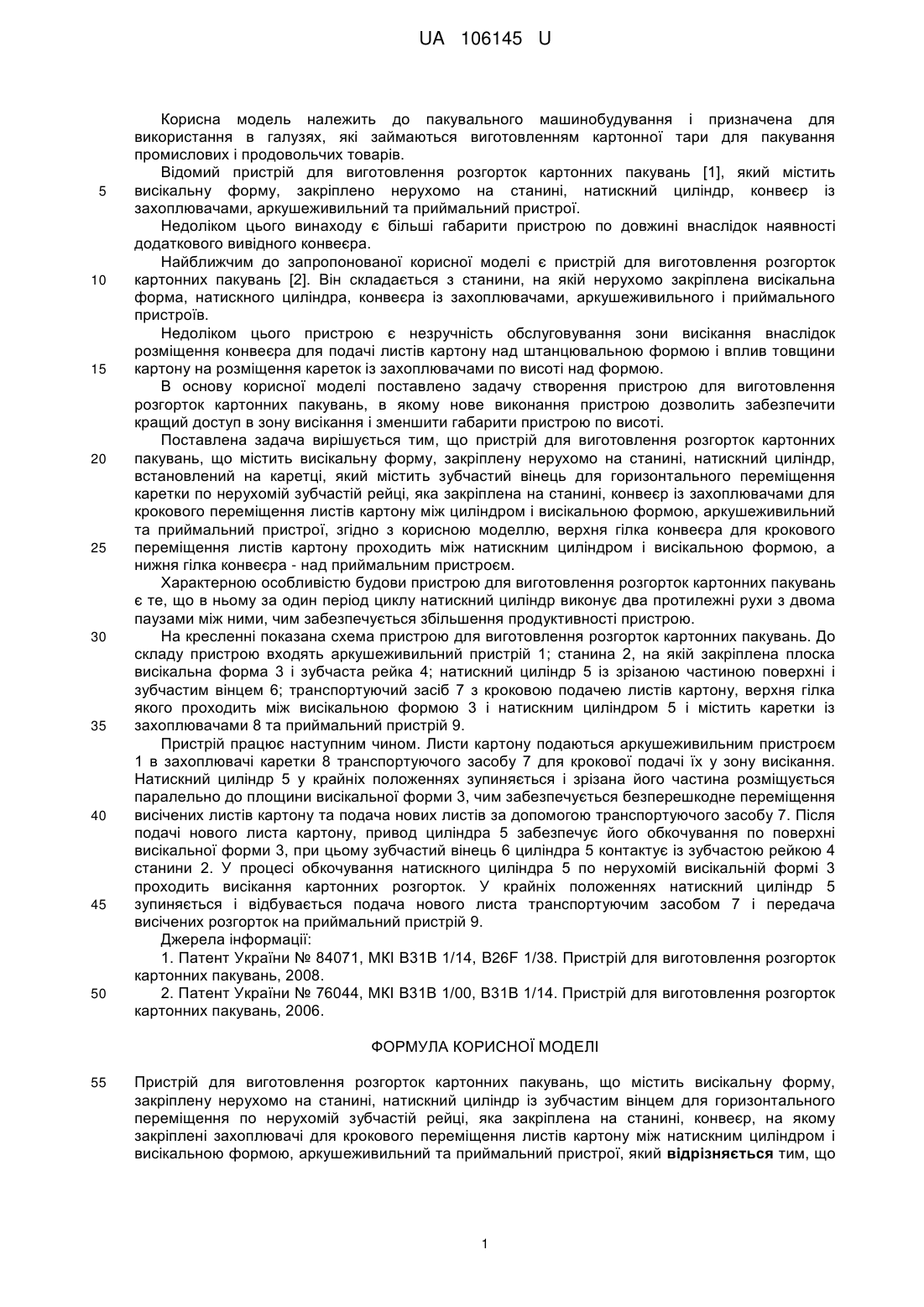

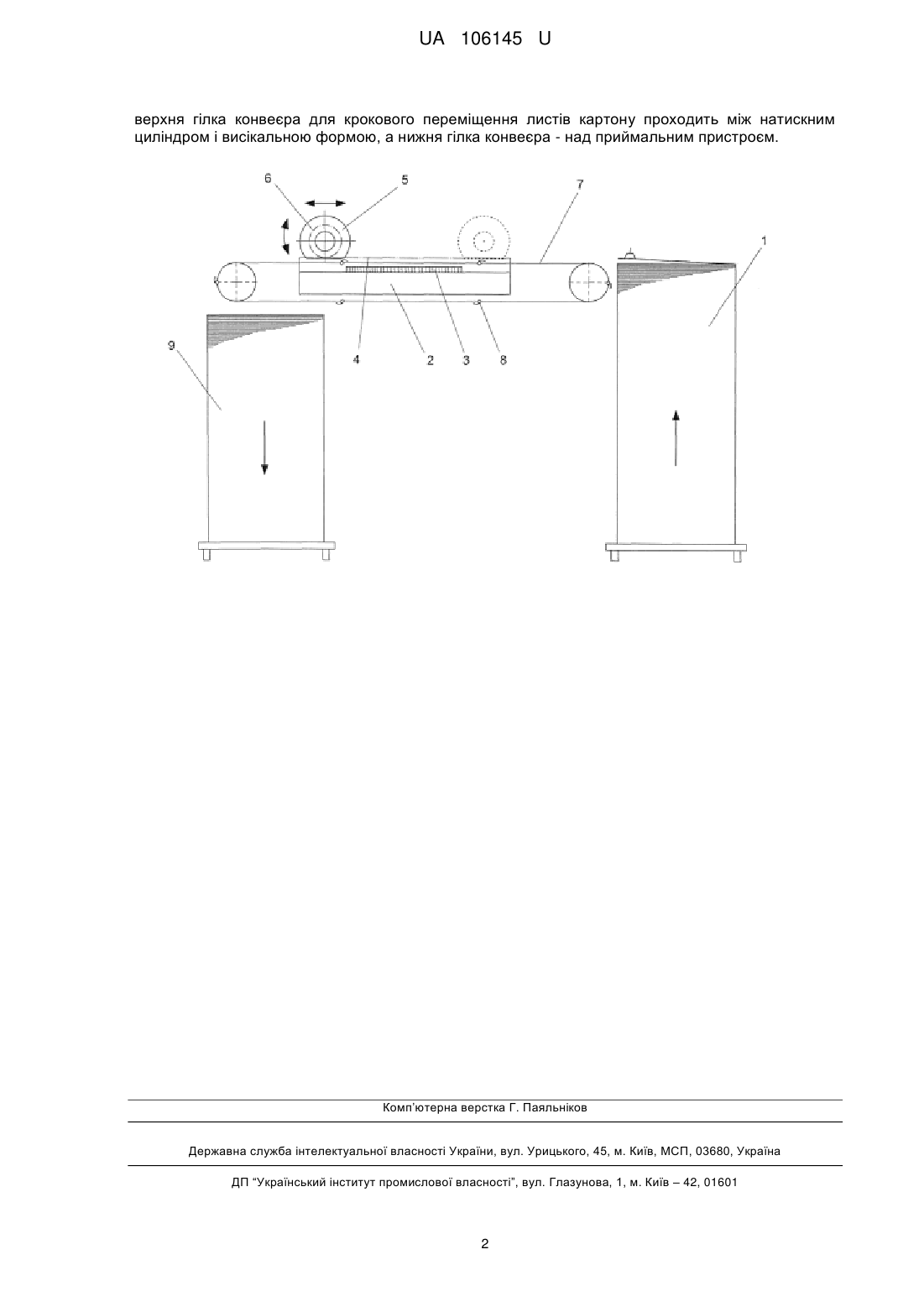

Реферат: UA 106145 U UA 106145 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пакувального машинобудування і призначена для використання в галузях, які займаються виготовленням картонної тари для пакування промислових і продовольчих товарів. Відомий пристрій для виготовлення розгорток картонних пакувань [1], який містить висікальну форму, закріплено нерухомо на станині, натискний циліндр, конвеєр із захоплювачами, аркушеживильний та приймальний пристрої. Недоліком цього винаходу є більші габарити пристрою по довжині внаслідок наявності додаткового вивідного конвеєра. Найближчим до запропонованої корисної моделі є пристрій для виготовлення розгорток картонних пакувань [2]. Він складається з станини, на якій нерухомо закріплена висікальна форма, натискного циліндра, конвеєра із захоплювачами, аркушеживильного і приймального пристроїв. Недоліком цього пристрою є незручність обслуговування зони висікання внаслідок розміщення конвеєра для подачі листів картону над штанцювальною формою і вплив товщини картону на розміщення кареток із захоплювачами по висоті над формою. В основу корисної моделі поставлено задачу створення пристрою для виготовлення розгорток картонних пакувань, в якому нове виконання пристрою дозволить забезпечити кращий доступ в зону висікання і зменшити габарити пристрою по висоті. Поставлена задача вирішується тим, що пристрій для виготовлення розгорток картонних пакувань, що містить висікальну форму, закріплену нерухомо на станині, натискний циліндр, встановлений на каретці, який містить зубчастий вінець для горизонтального переміщення каретки по нерухомій зубчастій рейці, яка закріплена на станині, конвеєр із захоплювачами для крокового переміщення листів картону між циліндром і висікальною формою, аркушеживильний та приймальний пристрої, згідно з корисною моделлю, верхня гілка конвеєра для крокового переміщення листів картону проходить між натискним циліндром і висікальною формою, а нижня гілка конвеєра - над приймальним пристроєм. Характерною особливістю будови пристрою для виготовлення розгорток картонних пакувань є те, що в ньому за один період циклу натискний циліндр виконує два протилежні рухи з двома паузами між ними, чим забезпечується збільшення продуктивності пристрою. На кресленні показана схема пристрою для виготовлення розгорток картонних пакувань. До складу пристрою входять аркушеживильний пристрій 1; станина 2, на якій закріплена плоска висікальна форма 3 і зубчаста рейка 4; натискний циліндр 5 із зрізаною частиною поверхні і зубчастим вінцем 6; транспортуючий засіб 7 з кроковою подачею листів картону, верхня гілка якого проходить між висікальною формою 3 і натискним циліндром 5 і містить каретки із захоплювачами 8 та приймальний пристрій 9. Пристрій працює наступним чином. Листи картону подаються аркушеживильним пристроєм 1 в захоплювачі каретки 8 транспортуючого засобу 7 для крокової подачі їх у зону висікання. Натискний циліндр 5 у крайніх положеннях зупиняється і зрізана його частина розміщується паралельно до площини висікальної форми 3, чим забезпечується безперешкодне переміщення висічених листів картону та подача нових листів за допомогою транспортуючого засобу 7. Після подачі нового листа картону, привод циліндра 5 забезпечує його обкочування по поверхні висікальної форми 3, при цьому зубчастий вінець 6 циліндра 5 контактує із зубчастою рейкою 4 станини 2. У процесі обкочування натискного циліндра 5 по нерухомій висікальній формі 3 проходить висікання картонних розгорток. У крайніх положеннях натискний циліндр 5 зупиняється і відбувається подача нового листа транспортуючим засобом 7 і передача висічених розгорток на приймальний пристрій 9. Джерела інформації: 1. Патент України № 84071, МКІ В31В 1/14, B26F 1/38. Пристрій для виготовлення розгорток картонних пакувань, 2008. 2. Патент України № 76044, МКІ В31В 1/00, В31В 1/14. Пристрій для виготовлення розгорток картонних пакувань, 2006. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для виготовлення розгорток картонних пакувань, що містить висікальну форму, закріплену нерухомо на станині, натискний циліндр із зубчастим вінцем для горизонтального переміщення по нерухомій зубчастій рейці, яка закріплена на станині, конвеєр, на якому закріплені захоплювачі для крокового переміщення листів картону між натискним циліндром і висікальною формою, аркушеживильний та приймальний пристрої, який відрізняється тим, що 1 UA 106145 U верхня гілка конвеєра для крокового переміщення листів картону проходить між натискним циліндром і висікальною формою, а нижня гілка конвеєра - над приймальним пристроєм. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
