Прикочуючий коток сівалки

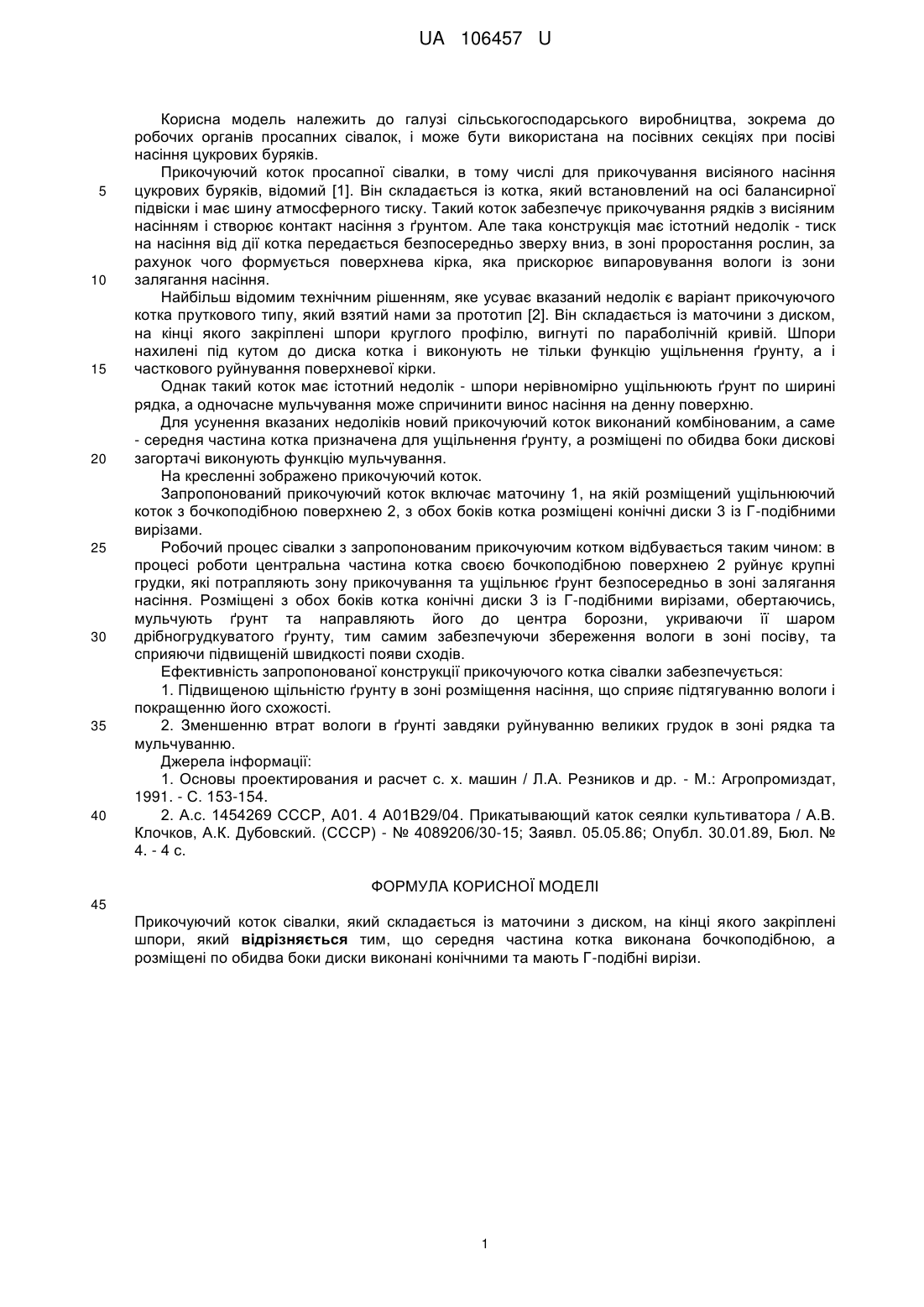

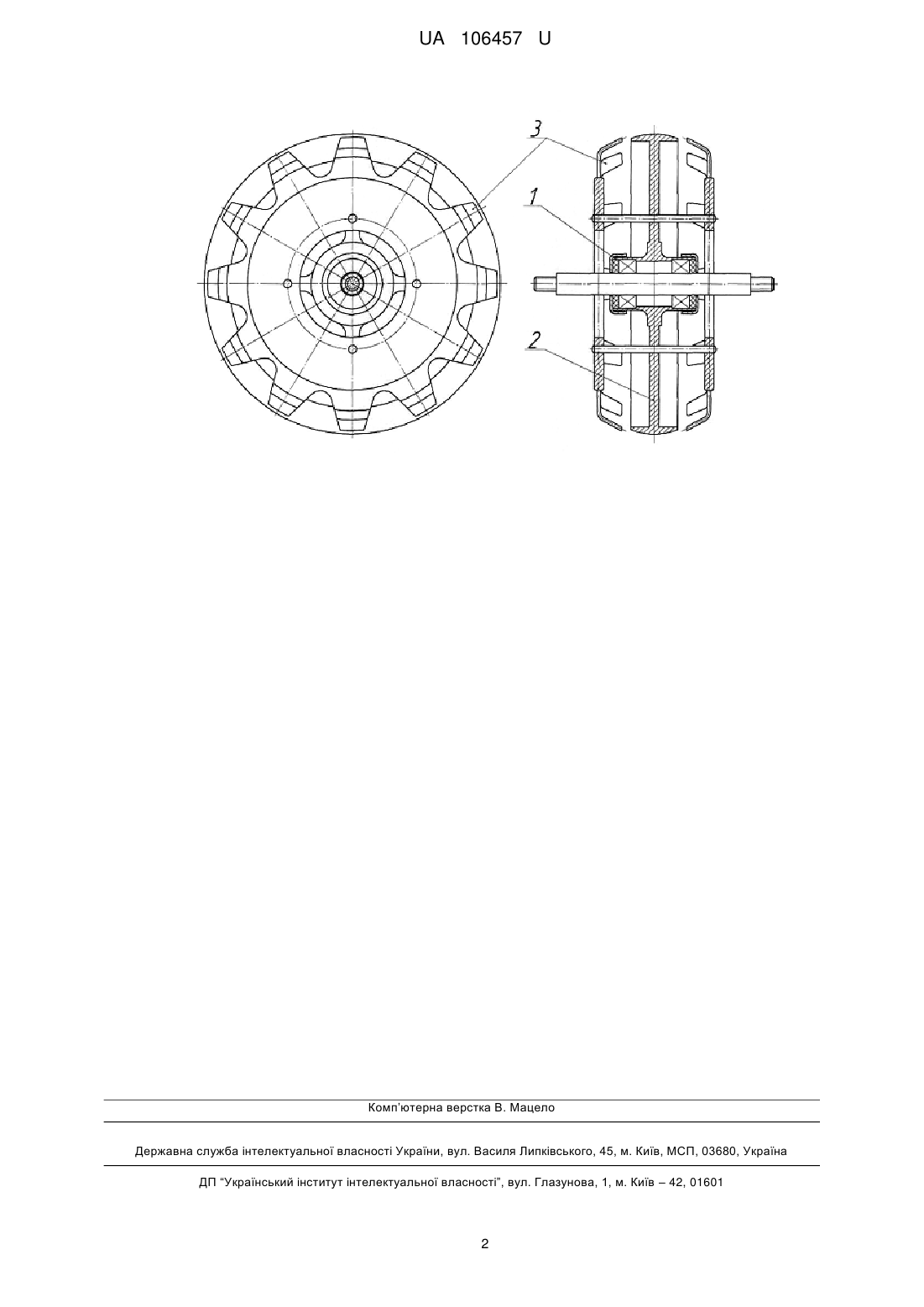

Реферат: Прикочуючий коток сівалки складається із маточини з диском, на кінці якого закріплені шпори, причому середня частина котка виконана бочкоподібною, а розміщені по обидва боки диски виконані конічними та мають Γ-подібні вирізи. UA 106457 U (54) ПРИКОЧУЮЧИЙ КОТОК СІВАЛКИ UA 106457 U UA 106457 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського виробництва, зокрема до робочих органів просапних сівалок, і може бути використана на посівних секціях при посіві насіння цукрових буряків. Прикочуючий коток просапної сівалки, в тому числі для прикочування висіяного насіння цукрових буряків, відомий [1]. Він складається із котка, який встановлений на осі балансирної підвіски і має шину атмосферного тиску. Такий коток забезпечує прикочування рядків з висіяним насінням і створює контакт насіння з ґрунтом. Але така конструкція має істотний недолік - тиск на насіння від дії котка передається безпосередньо зверху вниз, в зоні проростання рослин, за рахунок чого формується поверхнева кірка, яка прискорює випаровування вологи із зони залягання насіння. Найбільш відомим технічним рішенням, яке усуває вказаний недолік є варіант прикочуючого котка пруткового типу, який взятий нами за прототип [2]. Він складається із маточини з диском, на кінці якого закріплені шпори круглого профілю, вигнуті по параболічній кривій. Шпори нахилені під кутом до диска котка і виконують не тільки функцію ущільнення ґрунту, а і часткового руйнування поверхневої кірки. Однак такий коток має істотний недолік - шпори нерівномірно ущільнюють ґрунт по ширині рядка, а одночасне мульчування може спричинити винос насіння на денну поверхню. Для усунення вказаних недоліків новий прикочуючий коток виконаний комбінованим, а саме - середня частина котка призначена для ущільнення ґрунту, а розміщені по обидва боки дискові загортачі виконують функцію мульчування. На кресленні зображено прикочуючий коток. Запропонований прикочуючий коток включає маточину 1, на якій розміщений ущільнюючий коток з бочкоподібною поверхнею 2, з обох боків котка розміщені конічні диски 3 із Γ-подібними вирізами. Робочий процес сівалки з запропонованим прикочуючим котком відбувається таким чином: в процесі роботи центральна частина котка своєю бочкоподібною поверхнею 2 руйнує крупні грудки, які потрапляють зону прикочування та ущільнює ґрунт безпосередньо в зоні залягання насіння. Розміщені з обох боків котка конічні диски 3 із Г-подібними вирізами, обертаючись, мульчують ґрунт та направляють його до центра борозни, укриваючи її шаром дрібногрудкуватого ґрунту, тим самим забезпечуючи збереження вологи в зоні посіву, та сприяючи підвищеній швидкості появи сходів. Ефективність запропонованої конструкції прикочуючого котка сівалки забезпечується: 1. Підвищеною щільністю ґрунту в зоні розміщення насіння, що сприяє підтягуванню вологи і покращенню його схожості. 2. Зменшенню втрат вологи в ґрунті завдяки руйнуванню великих грудок в зоні рядка та мульчуванню. Джерела інформації: 1. Основы проектирования и расчет с. х. машин / Л.А. Резников и др. - М.: Агропромиздат, 1991. - С. 153-154. 2. А.с. 1454269 СССР, А01. 4 А01В29/04. Прикатывающий каток сеялки культиватора / А.В. Клочков, А.К. Дубовский. (СССР) - № 4089206/30-15; Заявл. 05.05.86; Опубл. 30.01.89, Бюл. № 4. - 4 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Прикочуючий коток сівалки, який складається із маточини з диском, на кінці якого закріплені шпори, який відрізняється тим, що середня частина котка виконана бочкоподібною, а розміщені по обидва боки диски виконані конічними та мають Γ-подібні вирізи. 1 UA 106457 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
