Прикочуючий коток сівалки

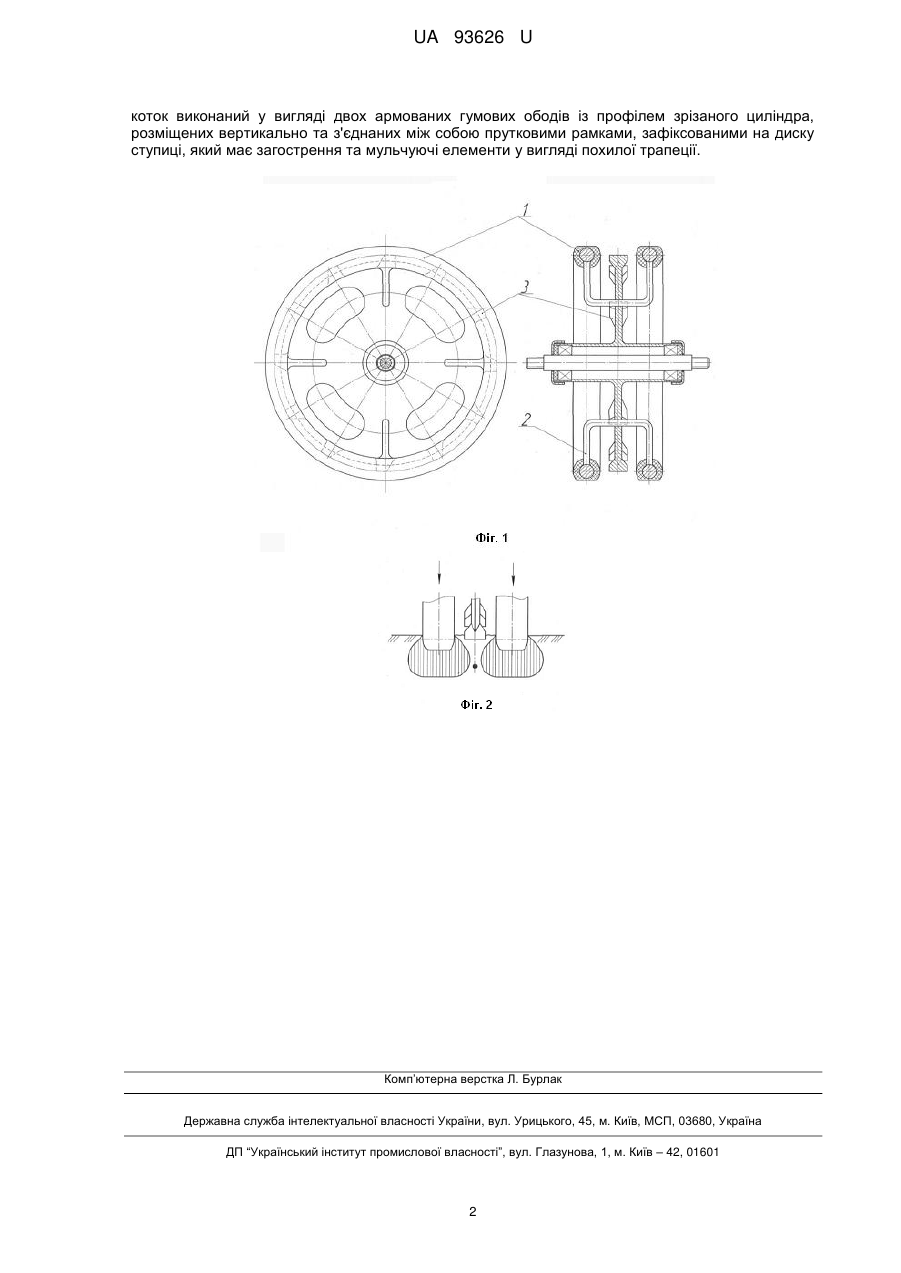

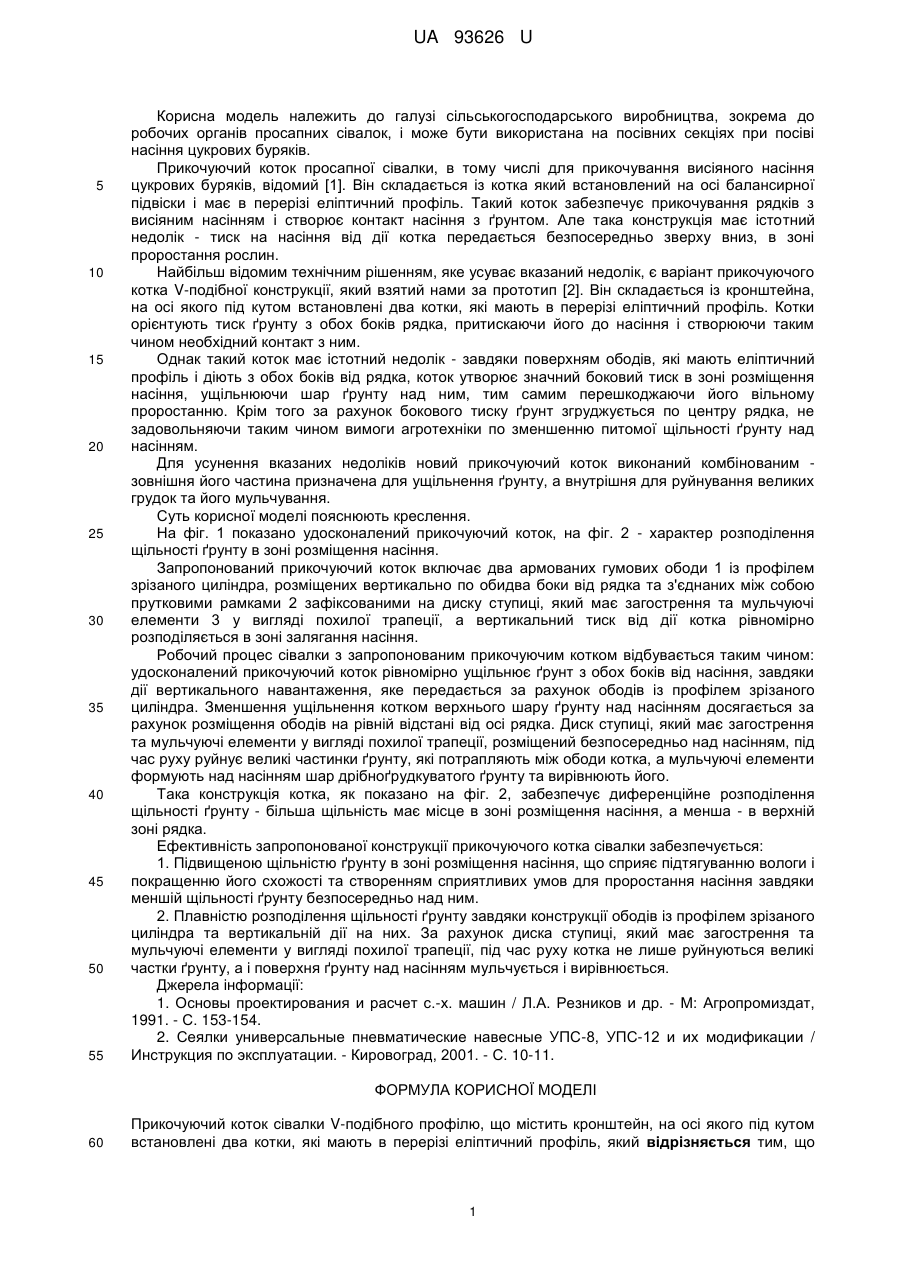

Реферат: Прикочуючий коток сівалки V-подібного профілю містить кронштейн, на осі якого під кутом встановлені два котки, які мають в перерізі еліптичний профіль. Коток виконаний у вигляді двох армованих гумових ободів із профілем зрізаного циліндра, розміщених вертикально та з'єднаних між собою прутковими рамками, зафіксованими на диску ступиці, який має загострення та мульчуючі елементи у вигляді похилої трапеції. UA 93626 U (54) ПРИКОЧУЮЧИЙ КОТОК СІВАЛКИ UA 93626 U UA 93626 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського виробництва, зокрема до робочих органів просапних сівалок, і може бути використана на посівних секціях при посіві насіння цукрових буряків. Прикочуючий коток просапної сівалки, в тому числі для прикочування висіяного насіння цукрових буряків, відомий [1]. Він складається із котка який встановлений на осі балансирної підвіски і має в перерізі еліптичний профіль. Такий коток забезпечує прикочування рядків з висіяним насінням і створює контакт насіння з ґрунтом. Але така конструкція має істотний недолік - тиск на насіння від дії котка передається безпосередньо зверху вниз, в зоні проростання рослин. Найбільш відомим технічним рішенням, яке усуває вказаний недолік, є варіант прикочуючого котка V-подібної конструкції, який взятий нами за прототип [2]. Він складається із кронштейна, на осі якого під кутом встановлені два котки, які мають в перерізі еліптичний профіль. Котки орієнтують тиск ґрунту з обох боків рядка, притискаючи його до насіння і створюючи таким чином необхідний контакт з ним. Однак такий коток має істотний недолік - завдяки поверхням ободів, які мають еліптичний профіль і діють з обох боків від рядка, коток утворює значний боковий тиск в зоні розміщення насіння, ущільнюючи шар ґрунту над ним, тим самим перешкоджаючи його вільному проростанню. Крім того за рахунок бокового тиску ґрунт згруджується по центру рядка, не задовольняючи таким чином вимоги агротехніки по зменшенню питомої щільності ґрунту над насінням. Для усунення вказаних недоліків новий прикочуючий коток виконаний комбінованим зовнішня його частина призначена для ущільнення ґрунту, а внутрішня для руйнування великих грудок та його мульчування. Суть корисної моделі пояснюють креслення. На фіг. 1 показано удосконалений прикочуючий коток, на фіг. 2 - характер розподілення щільності ґрунту в зоні розміщення насіння. Запропонований прикочуючий коток включає два армованих гумових ободи 1 із профілем зрізаного циліндра, розміщених вертикально по обидва боки від рядка та з'єднаних між собою прутковими рамками 2 зафіксованими на диску ступиці, який має загострення та мульчуючі елементи 3 у вигляді похилої трапеції, а вертикальний тиск від дії котка рівномірно розподіляється в зоні залягання насіння. Робочий процес сівалки з запропонованим прикочуючим котком відбувається таким чином: удосконалений прикочуючий коток рівномірно ущільнює ґрунт з обох боків від насіння, завдяки дії вертикального навантаження, яке передається за рахунок ободів із профілем зрізаного циліндра. Зменшення ущільнення котком верхнього шару ґрунту над насінням досягається за рахунок розміщення ободів на рівній відстані від осі рядка. Диск ступиці, який має загострення та мульчуючі елементи у вигляді похилої трапеції, розміщений безпосередньо над насінням, під час руху руйнує великі частинки ґрунту, які потрапляють між ободи котка, а мульчуючі елементи формують над насінням шар дрібноґрудкуватого ґрунту та вирівнюють його. Така конструкція котка, як показано на фіг. 2, забезпечує диференційне розподілення щільності ґрунту - більша щільність має місце в зоні розміщення насіння, а менша - в верхній зоні рядка. Ефективність запропонованої конструкції прикочуючого котка сівалки забезпечується: 1. Підвищеною щільністю ґрунту в зоні розміщення насіння, що сприяє підтягуванню вологи і покращенню його схожості та створенням сприятливих умов для проростання насіння завдяки меншій щільності ґрунту безпосередньо над ним. 2. Плавністю розподілення щільності ґрунту завдяки конструкції ободів із профілем зрізаного циліндра та вертикальній дії на них. За рахунок диска ступиці, який має загострення та мульчуючі елементи у вигляді похилої трапеції, під час руху котка не лише руйнуються великі частки ґрунту, а і поверхня ґрунту над насінням мульчується і вирівнюється. Джерела інформації: 1. Основы проектирования и расчет с.-х. машин / Л.А. Резников и др. - М: Агропромиздат, 1991. - С. 153-154. 2. Сеялки универсальные пневматические навесные УПС-8, УПС-12 и их модификации / Инструкция по эксплуатации. - Кировоград, 2001. - С. 10-11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Прикочуючий коток сівалки V-подібного профілю, що містить кронштейн, на осі якого під кутом встановлені два котки, які мають в перерізі еліптичний профіль, який відрізняється тим, що 1 UA 93626 U коток виконаний у вигляді двох армованих гумових ободів із профілем зрізаного циліндра, розміщених вертикально та з'єднаних між собою прутковими рамками, зафіксованими на диску ступиці, який має загострення та мульчуючі елементи у вигляді похилої трапеції. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
