Висіваючий диск

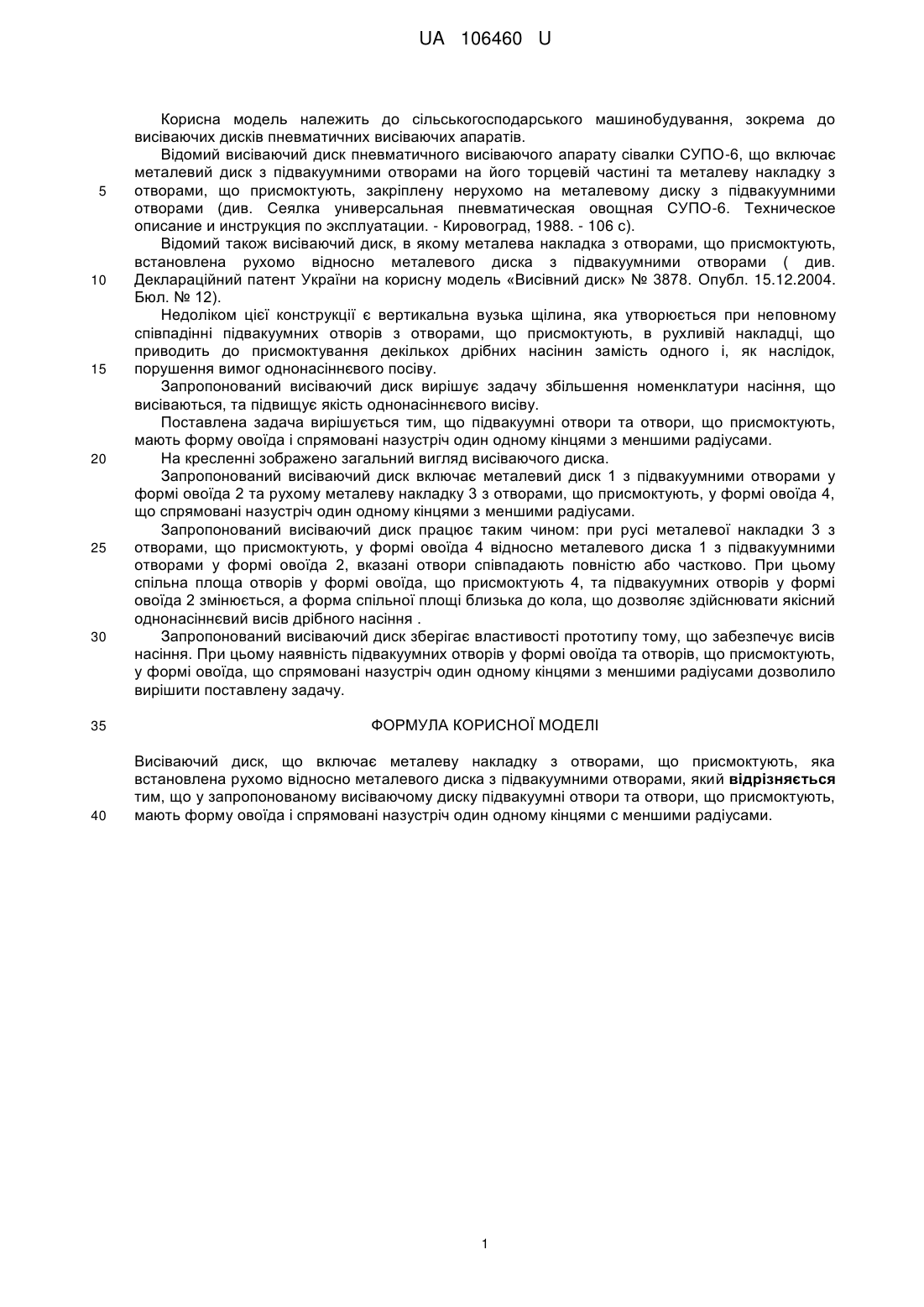

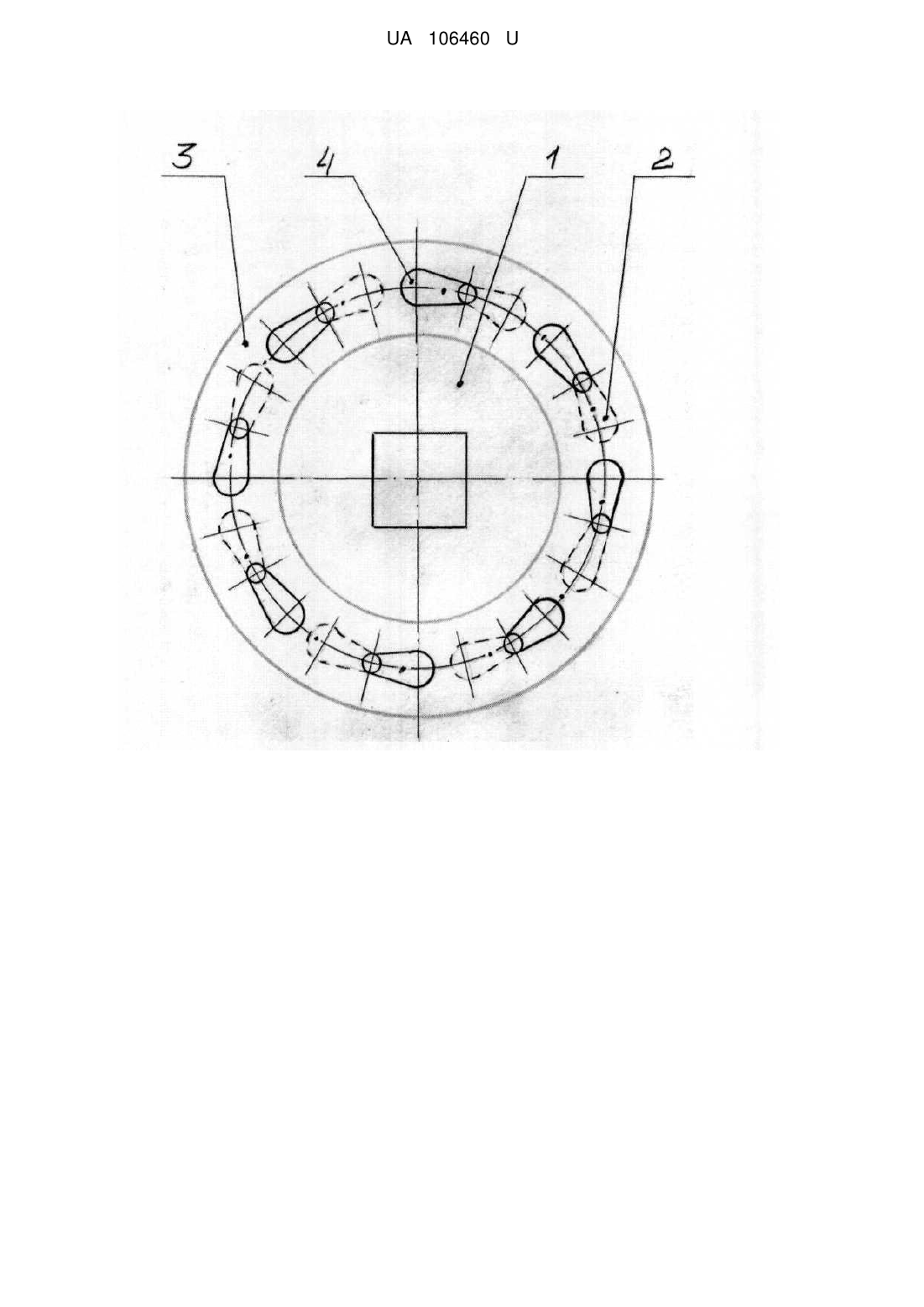

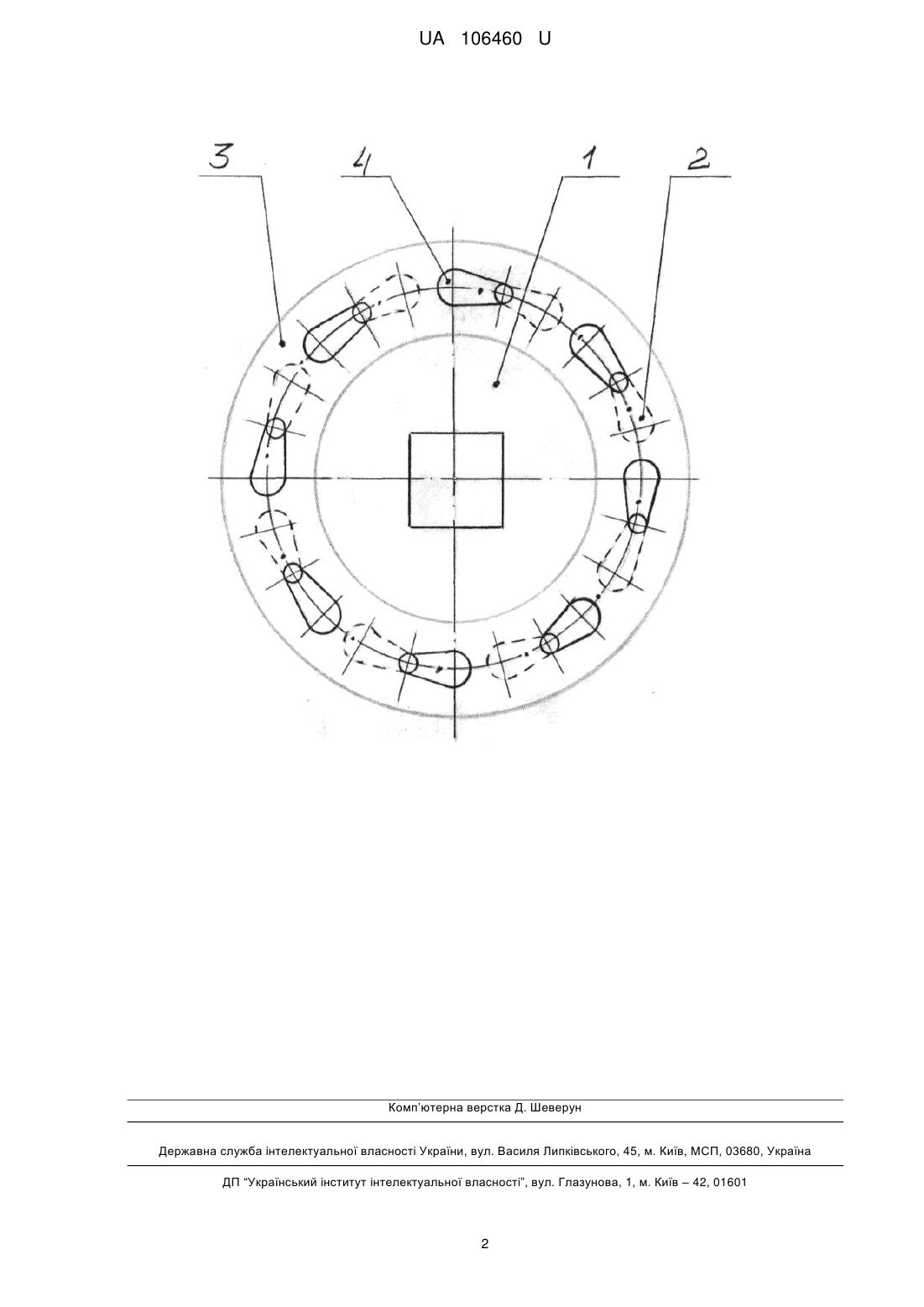

Реферат: Висіваючий диск включає металеву накладку з отворами, що присмоктують, яка встановлена рухомо відносно металевого диска з підвакуумними отворами, причому у запропонованому висіваючому диску підвакуумні отвори та отвори, що присмоктують, мають форму овоїда і спрямовані назустріч один одному кінцями з меншими радіусами. UA 106460 U (54) ВИСІВАЮЧИЙ ДИСК UA 106460 U UA 106460 U 5 10 15 20 25 30 Корисна модель належить до сільськогосподарського машинобудування, зокрема до висіваючих дисків пневматичних висіваючих апаратів. Відомий висіваючий диск пневматичного висіваючого апарату сівалки СУПО-6, що включає металевий диск з підвакуумними отворами на його торцевій частині та металеву накладку з отворами, що присмоктують, закріплену нерухомо на металевому диску з підвакуумними отворами (див. Сеялка универсальная пневматическая овощная СУПО-6. Техническое описание и инструкция по эксплуатации. - Кировоград, 1988. - 106 с). Відомий також висіваючий диск, в якому металева накладка з отворами, що присмоктують, встановлена рухомо відносно металевого диска з підвакуумними отворами ( див. Деклараційний патент України на корисну модель «Висівний диск» № 3878. Опубл. 15.12.2004. Бюл. № 12). Недоліком цієї конструкції є вертикальна вузька щілина, яка утворюється при неповному співпадінні підвакуумних отворів з отворами, що присмоктують, в рухливій накладці, що приводить до присмоктування декількох дрібних насінин замість одного і, як наслідок, порушення вимог однонасіннєвого посіву. Запропонований висіваючий диск вирішує задачу збільшення номенклатури насіння, що висіваються, та підвищує якість однонасіннєвого висіву. Поставлена задача вирішується тим, що підвакуумні отвори та отвори, що присмоктують, мають форму овоїда і спрямовані назустріч один одному кінцями з меншими радіусами. На кресленні зображено загальний вигляд висіваючого диска. Запропонований висіваючий диск включає металевий диск 1 з підвакуумними отворами у формі овоїда 2 та рухому металеву накладку 3 з отворами, що присмоктують, у формі овоїда 4, що спрямовані назустріч один одному кінцями з меншими радіусами. Запропонований висіваючий диск працює таким чином: при русі металевої накладки 3 з отворами, що присмоктують, у формі овоїда 4 відносно металевого диска 1 з підвакуумними отворами у формі овоїда 2, вказані отвори співпадають повністю або частково. При цьому спільна площа отворів у формі овоїда, що присмоктують 4, та підвакуумних отворів у формі овоїда 2 змінюється, а форма спільної площі близька до кола, що дозволяє здійснювати якісний однонасіннєвий висів дрібного насіння . Запропонований висіваючий диск зберігає властивості прототипу тому, що забезпечує висів насіння. При цьому наявність підвакуумних отворів у формі овоїда та отворів, що присмоктують, у формі овоїда, що спрямовані назустріч один одному кінцями з меншими радіусами дозволило вирішити поставлену задачу. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Висіваючий диск, що включає металеву накладку з отворами, що присмоктують, яка встановлена рухомо відносно металевого диска з підвакуумними отворами, який відрізняється тим, що у запропонованому висіваючому диску підвакуумні отвори та отвори, що присмоктують, мають форму овоїда і спрямовані назустріч один одному кінцями с меншими радіусами. 1 UA 106460 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
