Комбінований пристрій для дослідження взаємовідношень судинно-нервових утворень твердої оболони головного мозку

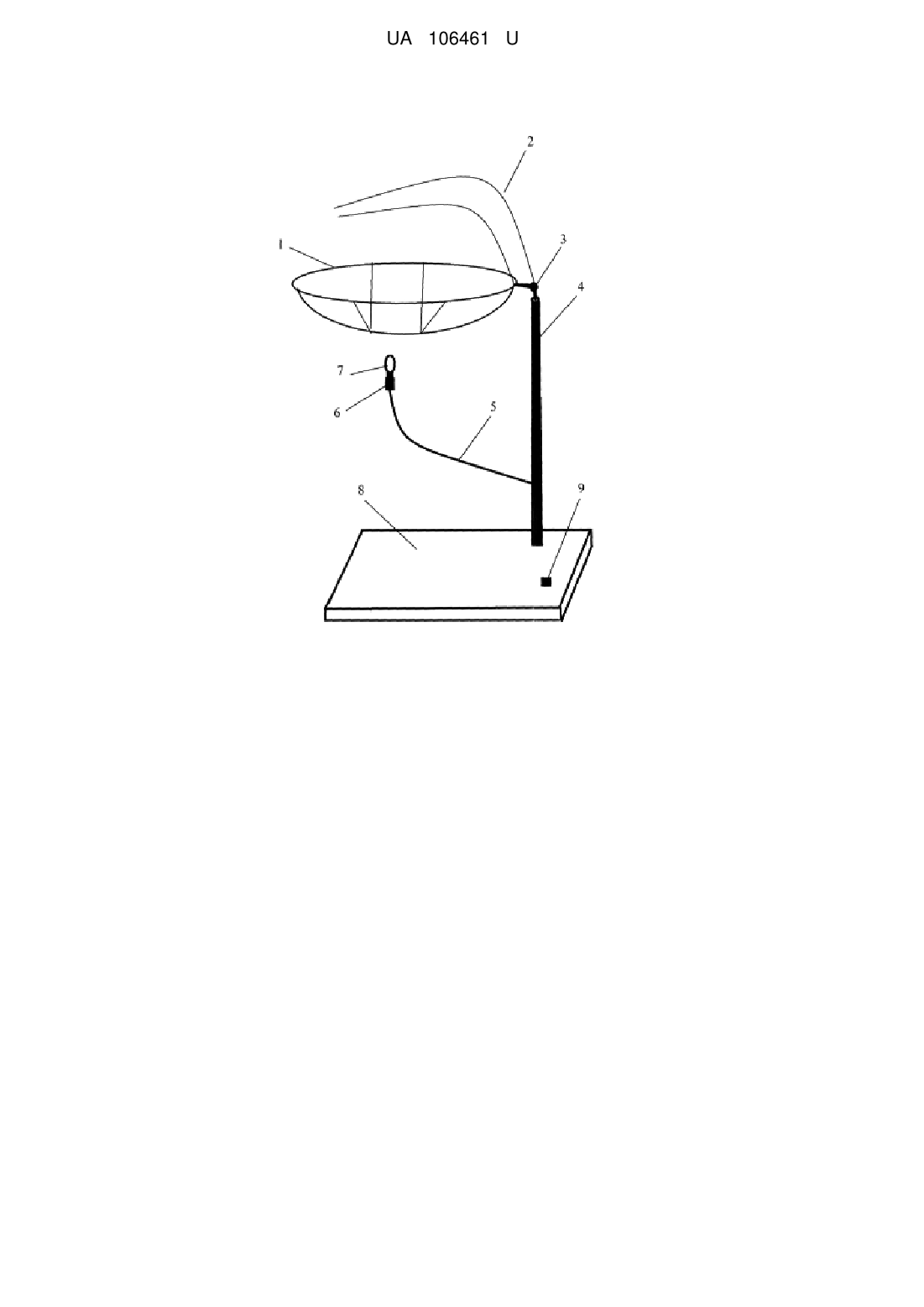

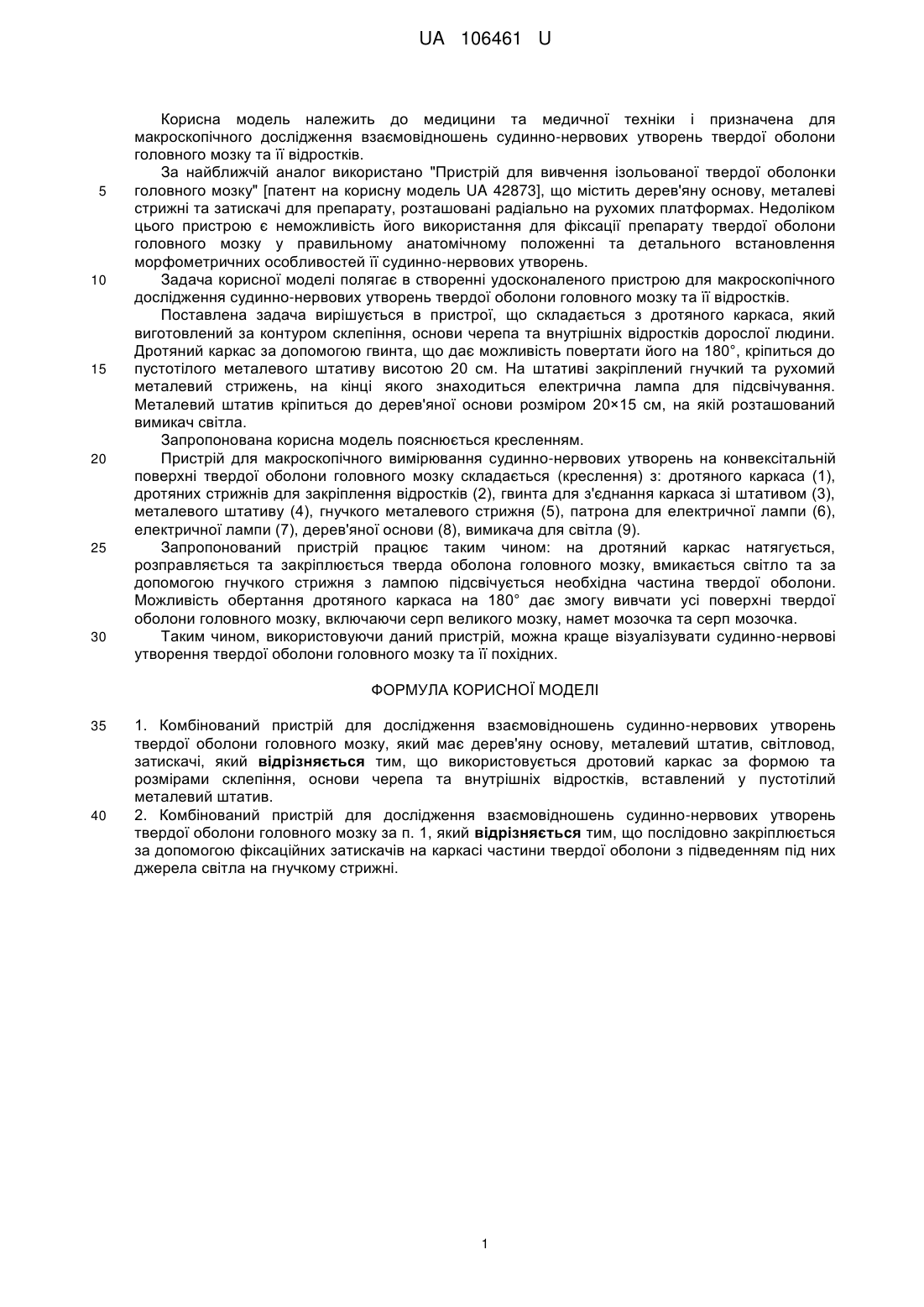

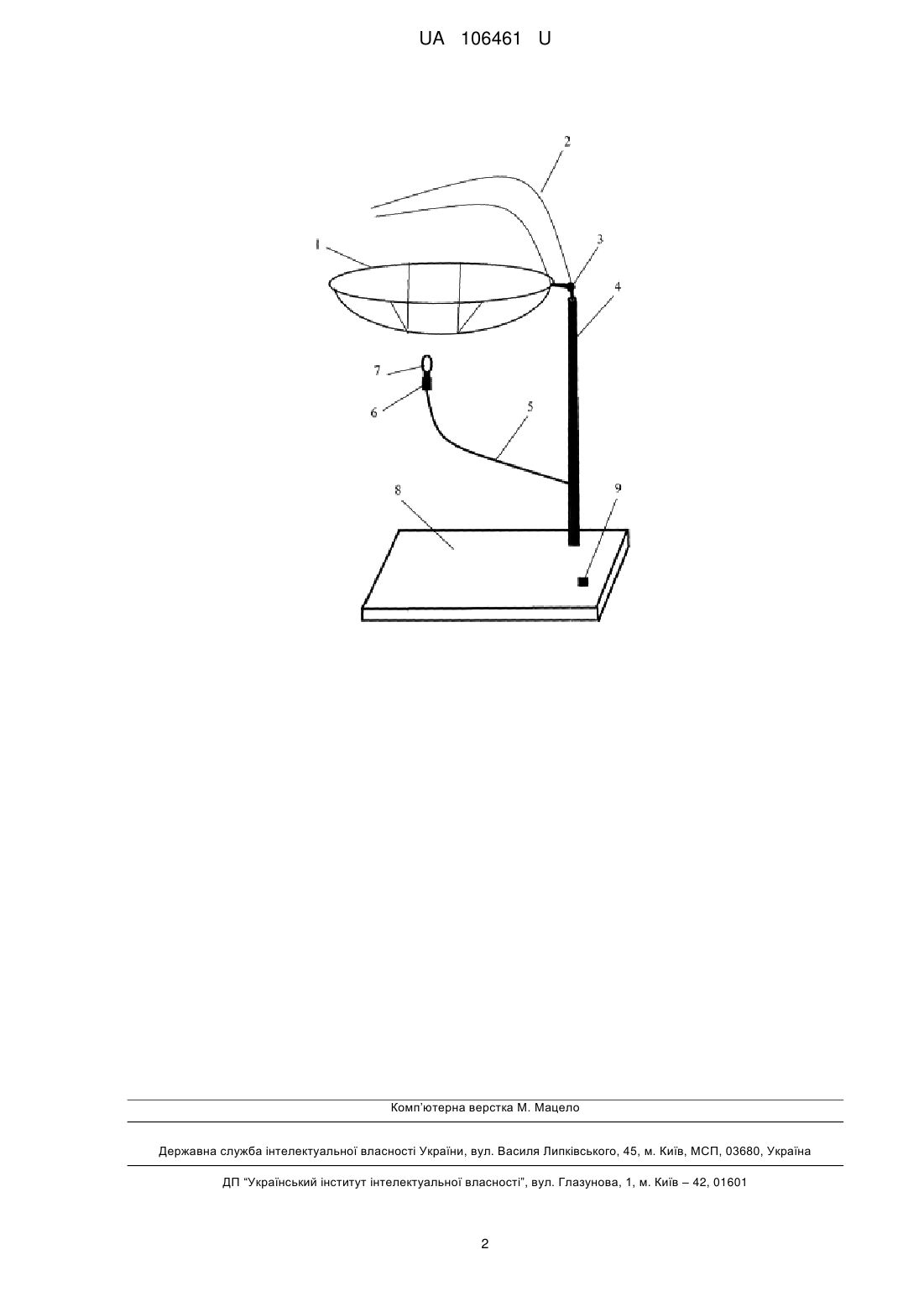

Реферат: Комбінований пристрій для дослідження взаємовідношень судинно-нервових утворень твердої оболони головного мозку, який має дерев'яну основу, металевий штатив, світловод, затискачі, причому використовується дротовий каркас за формою та розмірами склепіння, основи черепа та внутрішніх відростків, вставлений у пустотілий металевий штатив. UA 106461 U (54) КОМБІНОВАНИЙ ПРИСТРІЙ ДЛЯ ДОСЛІДЖЕННЯ ВЗАЄМОВІДНОШЕНЬ СУДИННО-НЕРВОВИХ УТВОРЕНЬ ТВЕРДОЇ ОБОЛОНИ ГОЛОВНОГО МОЗКУ UA 106461 U UA 106461 U 5 10 15 20 25 30 Корисна модель належить до медицини та медичної техніки і призначена для макроскопічного дослідження взаємовідношень судинно-нервових утворень твердої оболони головного мозку та її відростків. За найближчій аналог використано "Пристрій для вивчення ізольованої твердої оболонки головного мозку" [патент на корисну модель UA 42873], що містить дерев'яну основу, металеві стрижні та затискачі для препарату, розташовані радіально на рухомих платформах. Недоліком цього пристрою є неможливість його використання для фіксації препарату твердої оболони головного мозку у правильному анатомічному положенні та детального встановлення морфометричних особливостей її судинно-нервових утворень. Задача корисної моделі полягає в створенні удосконаленого пристрою для макроскопічного дослідження судинно-нервових утворень твердої оболони головного мозку та її відростків. Поставлена задача вирішується в пристрої, що складається з дротяного каркаса, який виготовлений за контуром склепіння, основи черепа та внутрішніх відростків дорослої людини. Дротяний каркас за допомогою гвинта, що дає можливість повертати його на 180°, кріпиться до пустотілого металевого штативу висотою 20 см. На штативі закріплений гнучкий та рухомий металевий стрижень, на кінці якого знаходиться електрична лампа для підсвічування. Металевий штатив кріпиться до дерев'яної основи розміром 20×15 см, на якій розташований вимикач світла. Запропонована корисна модель пояснюється кресленням. Пристрій для макроскопічного вимірювання судинно-нервових утворень на конвексітальній поверхні твердої оболони головного мозку складається (креслення) з: дротяного каркаса (1), дротяних стрижнів для закріплення відростків (2), гвинта для з'єднання каркаса зі штативом (3), металевого штативу (4), гнучкого металевого стрижня (5), патрона для електричної лампи (6), електричної лампи (7), дерев'яної основи (8), вимикача для світла (9). Запропонований пристрій працює таким чином: на дротяний каркас натягується, розправляється та закріплюється тверда оболона головного мозку, вмикається світло та за допомогою гнучкого стрижня з лампою підсвічується необхідна частина твердої оболони. Можливість обертання дротяного каркаса на 180° дає змогу вивчати усі поверхні твердої оболони головного мозку, включаючи серп великого мозку, намет мозочка та серп мозочка. Таким чином, використовуючи даний пристрій, можна краще візуалізувати судинно-нервові утворення твердої оболони головного мозку та її похідних. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Комбінований пристрій для дослідження взаємовідношень судинно-нервових утворень твердої оболони головного мозку, який має дерев'яну основу, металевий штатив, світловод, затискачі, який відрізняється тим, що використовується дротовий каркас за формою та розмірами склепіння, основи черепа та внутрішніх відростків, вставлений у пустотілий металевий штатив. 2. Комбінований пристрій для дослідження взаємовідношень судинно-нервових утворень твердої оболони головного мозку за п. 1, який відрізняється тим, що послідовно закріплюється за допомогою фіксаційних затискачів на каркасі частини твердої оболони з підведенням під них джерела світла на гнучкому стрижні. 1 UA 106461 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
