Рейкове гальмо шахтного локомотива

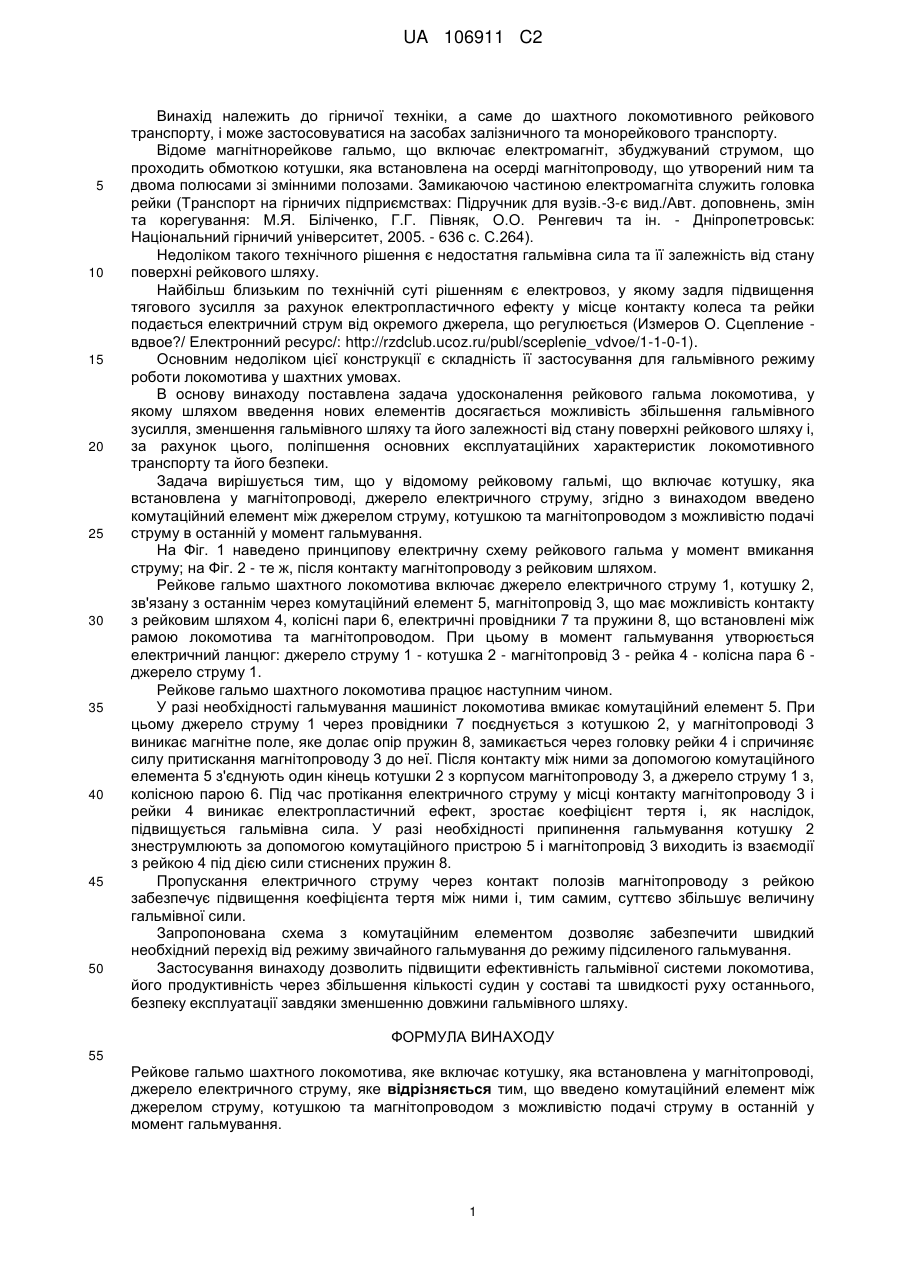

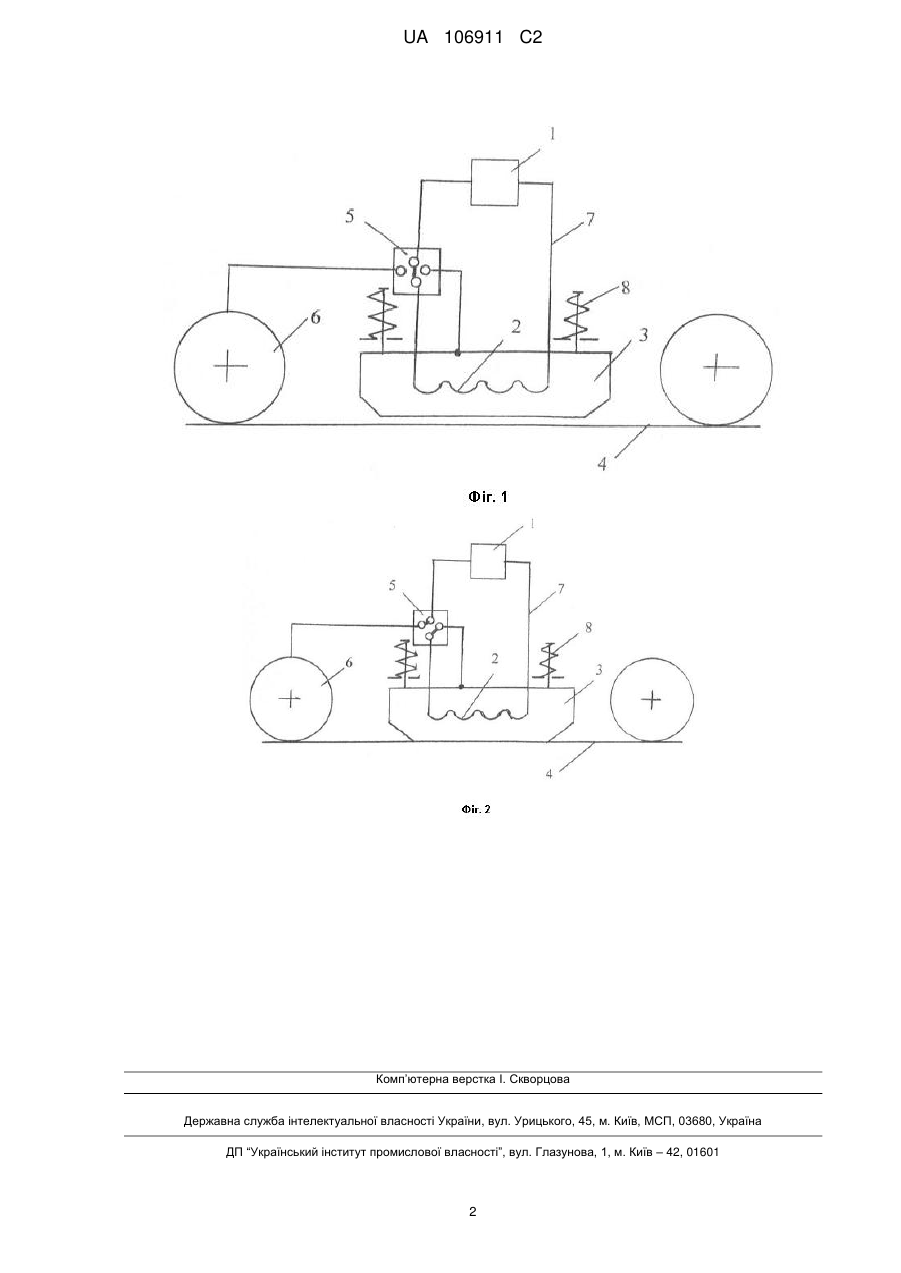

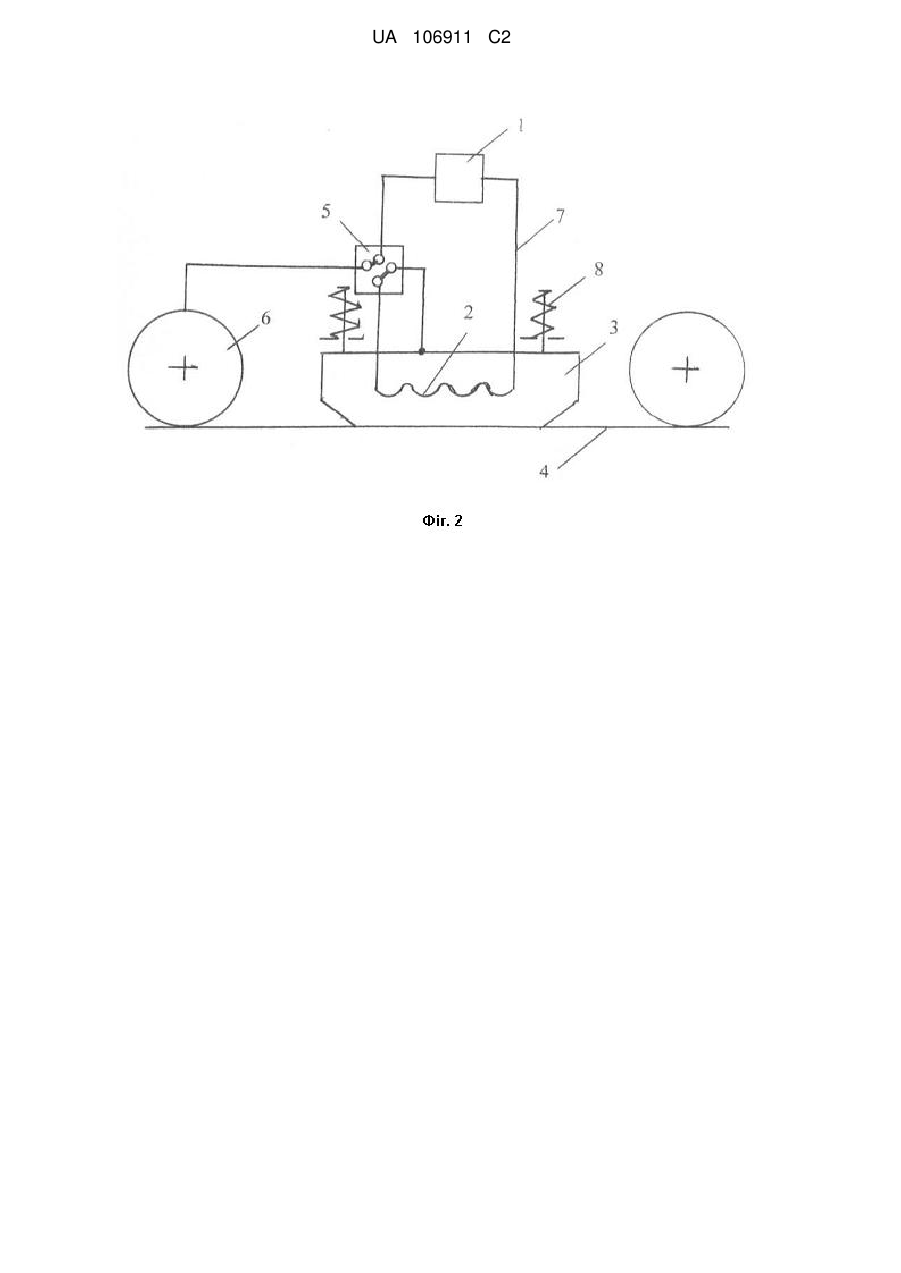

Реферат: Рейкове гальмо шахтного локомотива включає котушку, яка встановлена у магнітопроводі, джерело електричного струму. Для збільшення гальмівного зусилля введено комутаційний елемент між джерелом струму, котушкою та магнітопроводом з можливістю подачі струму в останній у момент гальмування. UA 106911 C2 (12) UA 106911 C2 UA 106911 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до гірничої техніки, а саме до шахтного локомотивного рейкового транспорту, і може застосовуватися на засобах залізничного та монорейкового транспорту. Відоме магнітнорейкове гальмо, що включає електромагніт, збуджуваний струмом, що проходить обмоткою котушки, яка встановлена на осерді магнітопроводу, що утворений ним та двома полюсами зі змінними полозами. Замикаючою частиною електромагніта служить головка рейки (Транспорт на гірничих підприємствах: Підручник для вузів.-3-є вид./Авт. доповнень, змін та корегування: М.Я. Біліченко, Г.Г. Півняк, О.О. Ренгевич та ін. - Дніпропетровськ: Національний гірничий університет, 2005. - 636 с. С.264). Недоліком такого технічного рішення є недостатня гальмівна сила та її залежність від стану поверхні рейкового шляху. Найбільш близьким по технічній суті рішенням є електровоз, у якому задля підвищення тягового зусилля за рахунок електропластичного ефекту у місце контакту колеса та рейки подається електричний струм від окремого джерела, що регулюється (Измеров О. Сцепление вдвое?/ Електронний ресурс/: http://rzdclub.ucoz.ru/publ/sceplenie_vdvoe/1-1-0-1). Основним недоліком цієї конструкції є складність її застосування для гальмівного режиму роботи локомотива у шахтних умовах. В основу винаходу поставлена задача удосконалення рейкового гальма локомотива, у якому шляхом введення нових елементів досягається можливість збільшення гальмівного зусилля, зменшення гальмівного шляху та його залежності від стану поверхні рейкового шляху і, за рахунок цього, поліпшення основних експлуатаційних характеристик локомотивного транспорту та його безпеки. Задача вирішується тим, що у відомому рейковому гальмі, що включає котушку, яка встановлена у магнітопроводі, джерело електричного струму, згідно з винаходом введено комутаційний елемент між джерелом струму, котушкою та магнітопроводом з можливістю подачі струму в останній у момент гальмування. На Фіг. 1 наведено принципову електричну схему рейкового гальма у момент вмикання струму; на Фіг. 2 - те ж, після контакту магнітопроводу з рейковим шляхом. Рейкове гальмо шахтного локомотива включає джерело електричного струму 1, котушку 2, зв'язану з останнім через комутаційний елемент 5, магнітопровід 3, що має можливість контакту з рейковим шляхом 4, колісні пари 6, електричні провідники 7 та пружини 8, що встановлені між рамою локомотива та магнітопроводом. При цьому в момент гальмування утворюється електричний ланцюг: джерело струму 1 - котушка 2 - магнітопровід 3 - рейка 4 - колісна пара 6 джерело струму 1. Рейкове гальмо шахтного локомотива працює наступним чином. У разі необхідності гальмування машиніст локомотива вмикає комутаційний елемент 5. При цьому джерело струму 1 через провідники 7 поєднується з котушкою 2, у магнітопроводі 3 виникає магнітне поле, яке долає опір пружин 8, замикається через головку рейки 4 і спричиняє силу притискання магнітопроводу 3 до неї. Після контакту між ними за допомогою комутаційного елемента 5 з'єднують один кінець котушки 2 з корпусом магнітопроводу 3, а джерело струму 1 з, колісною парою 6. Під час протікання електричного струму у місці контакту магнітопроводу 3 і рейки 4 виникає електропластичний ефект, зростає коефіцієнт тертя і, як наслідок, підвищується гальмівна сила. У разі необхідності припинення гальмування котушку 2 знеструмлюють за допомогою комутаційного пристрою 5 і магнітопровід 3 виходить із взаємодії з рейкою 4 під дією сили стиснених пружин 8. Пропускання електричного струму через контакт полозів магнітопроводу з рейкою забезпечує підвищення коефіцієнта тертя між ними і, тим самим, суттєво збільшує величину гальмівної сили. Запропонована схема з комутаційним елементом дозволяє забезпечити швидкий необхідний перехід від режиму звичайного гальмування до режиму підсиленого гальмування. Застосування винаходу дозволить підвищити ефективність гальмівної системи локомотива, його продуктивність через збільшення кількості судин у составі та швидкості руху останнього, безпеку експлуатації завдяки зменшенню довжини гальмівного шляху. ФОРМУЛА ВИНАХОДУ 55 Рейкове гальмо шахтного локомотива, яке включає котушку, яка встановлена у магнітопроводі, джерело електричного струму, яке відрізняється тим, що введено комутаційний елемент між джерелом струму, котушкою та магнітопроводом з можливістю подачі струму в останній у момент гальмування. 1 UA 106911 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
