Пристрій для виявлення нерозірваних авіаснарядів

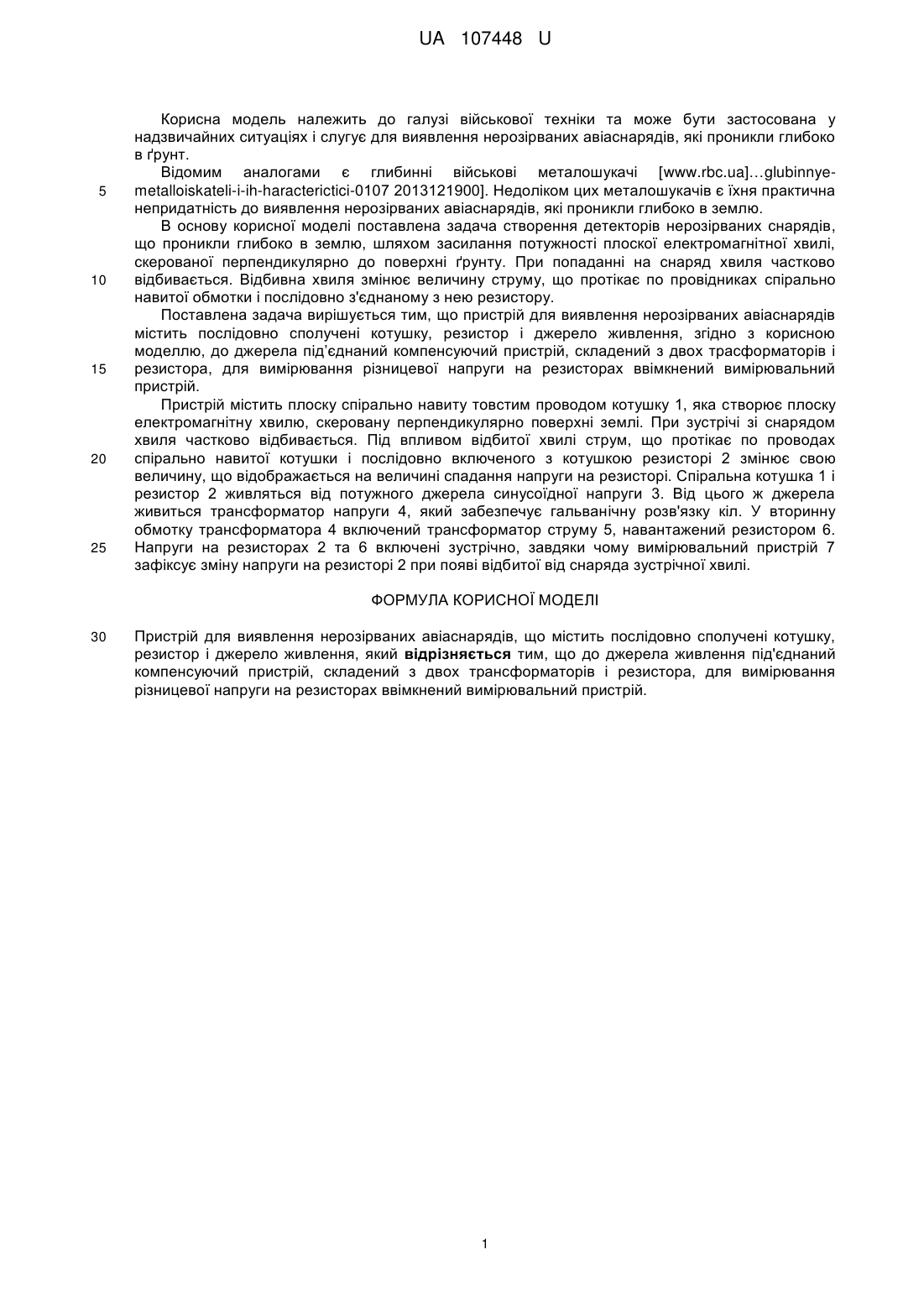

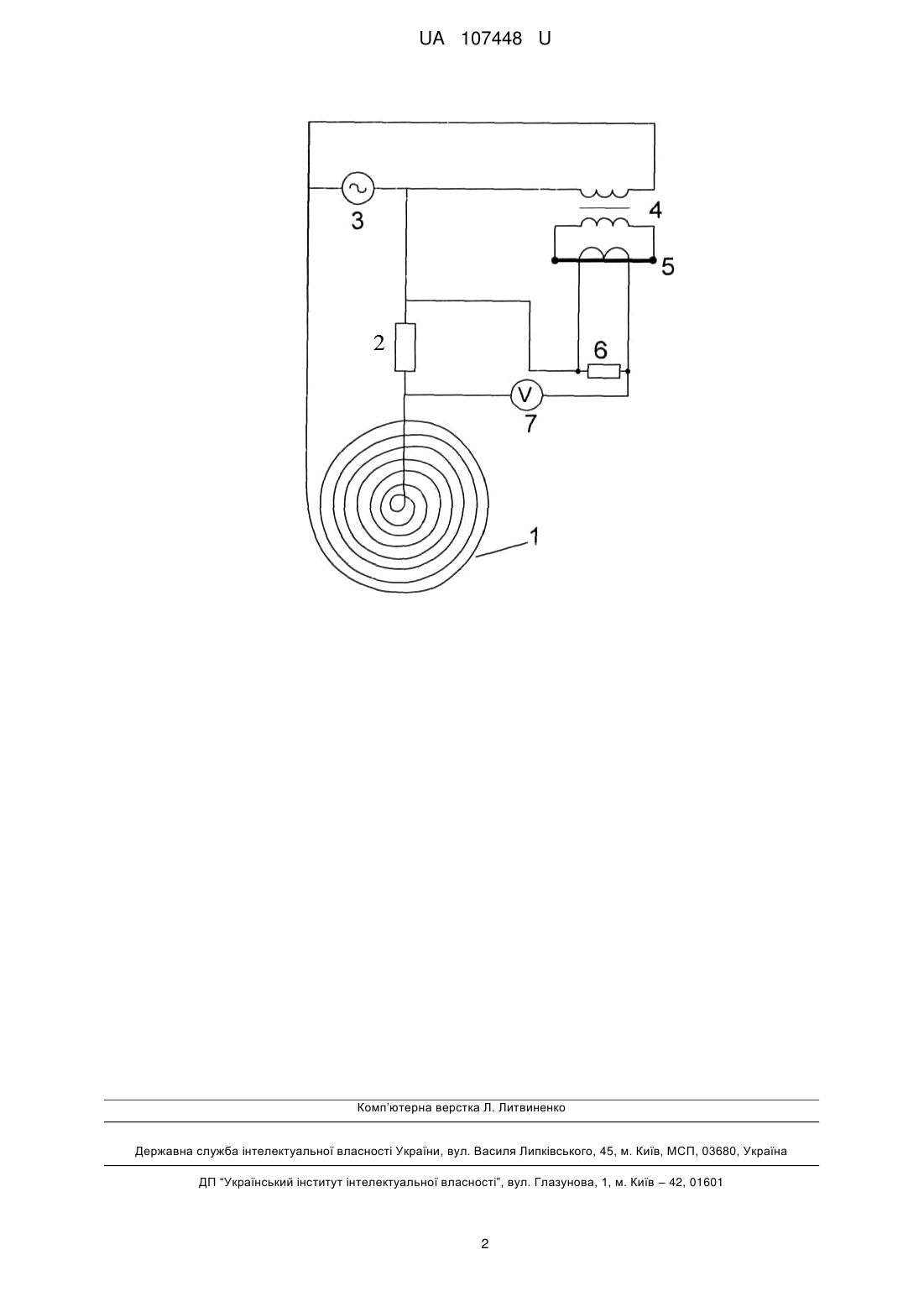

Реферат: Пристрій для виявлення нерозірваних авіаснарядів містить послідовно сполучені котушку, резистор і джерело живлення. До джерела живлення під'єднаний компенсуючий пристрій, складений з двох трансформаторів і резистора, для вимірювання різницевої напруги на резисторах ввімкнений вимірювальний пристрій. UA 107448 U (12) UA 107448 U UA 107448 U 5 10 15 20 25 Корисна модель належить до галузі військової техніки та може бути застосована у надзвичайних ситуаціях і слугує для виявлення нерозірваних авіаснарядів, які проникли глибоко в ґрунт. Відомим аналогами є глибинні військові металошукачі [www.rbc.ua]…glubinnyemetalloiskateli-i-ih-haracterictici-0107 2013121900]. Недоліком цих металошукачів є їхня практична непридатність до виявлення нерозірваних авіаснарядів, які проникли глибоко в землю. В основу корисної моделі поставлена задача створення детекторів нерозірваних снарядів, що проникли глибоко в землю, шляхом засилання потужності плоскої електромагнітної хвилі, скерованої перпендикулярно до поверхні ґрунту. При попаданні на снаряд хвиля частково відбивається. Відбивна хвиля змінює величину струму, що протікає по провідниках спірально навитої обмотки і послідовно з'єднаному з нею резистору. Поставлена задача вирішується тим, що пристрій для виявлення нерозірваних авіаснарядів містить послідовно сполучені котушку, резистор і джерело живлення, згідно з корисною моделлю, до джерела під’єднаний компенсуючий пристрій, складений з двох трасформаторів і резистора, для вимірювання різницевої напруги на резисторах ввімкнений вимірювальний пристрій. Пристрій містить плоску спірально навиту товстим проводом котушку 1, яка створює плоску електромагнітну хвилю, скеровану перпендикулярно поверхні землі. При зустрічі зі снарядом хвиля частково відбивається. Під впливом відбитої хвилі струм, що протікає по проводах спірально навитої котушки і послідовно включеного з котушкою резисторі 2 змінює свою величину, що відображається на величині спадання напруги на резисторі. Спіральна котушка 1 і резистор 2 живляться від потужного джерела синусоїдної напруги 3. Від цього ж джерела живиться трансформатор напруги 4, який забезпечує гальванічну розв'язку кіл. У вторинну обмотку трансформатора 4 включений трансформатор струму 5, навантажений резистором 6. Напруги на резисторах 2 та 6 включені зустрічно, завдяки чому вимірювальний пристрій 7 зафіксує зміну напруги на резисторі 2 при появі відбитої від снаряда зустрічної хвилі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для виявлення нерозірваних авіаснарядів, що містить послідовно сполучені котушку, резистор і джерело живлення, який відрізняється тим, що до джерела живлення під'єднаний компенсуючий пристрій, складений з двох трансформаторів і резистора, для вимірювання різницевої напруги на резисторах ввімкнений вимірювальний пристрій. 1 UA 107448 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
