Пристрій для виявлення металевих включень у деревині

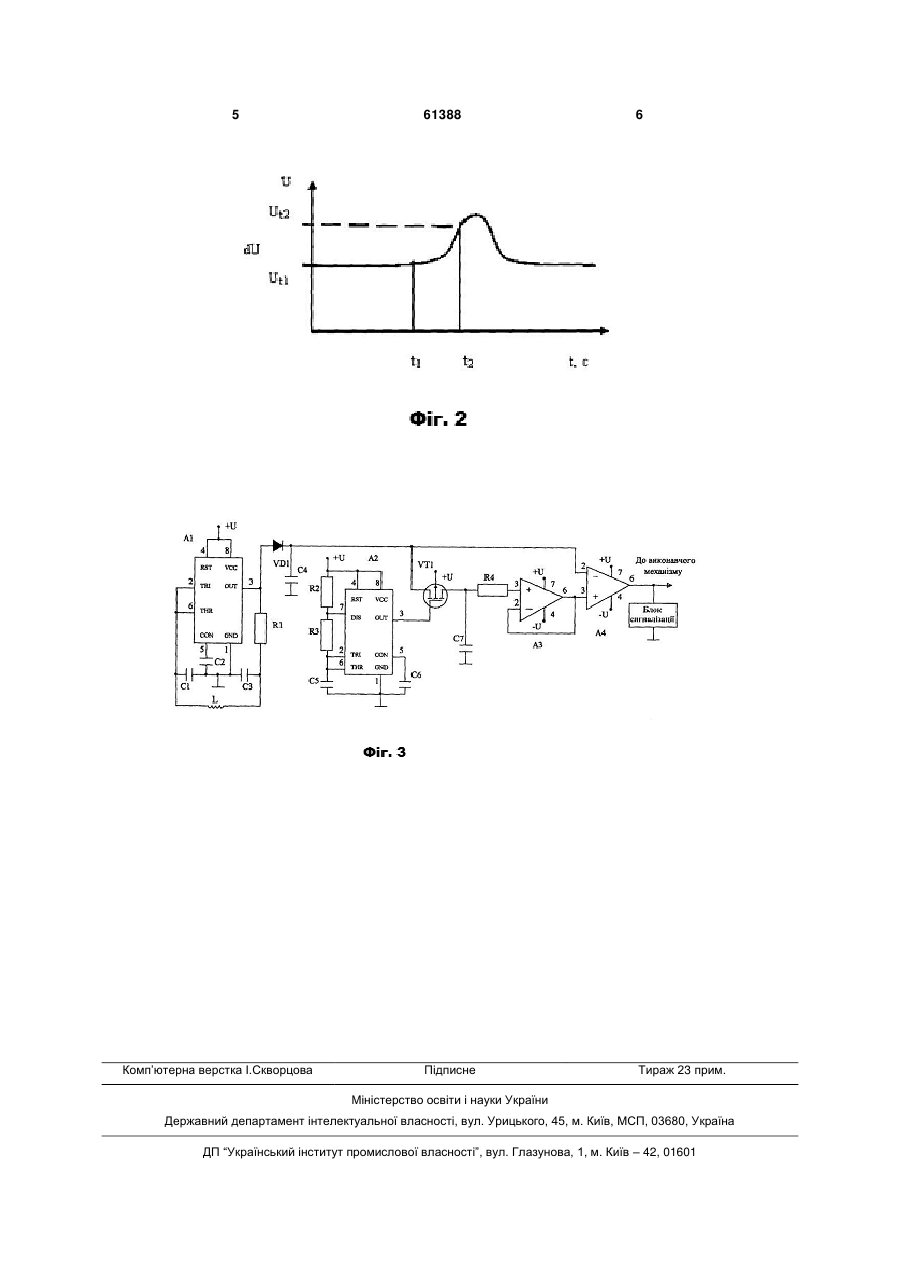

Пристрій для виявлення металевих включень у деревині, що містить індуктивний датчик, перестроюваний генератор, випрямляч, суматор, блок 3 На фіг. 1 зображена блок-схема пристрою; на фіг.2 - сигнал на виході випрямляча; на фіг.З принципова електрична схема пристрою. Пристрій для виявлення металевих включень у деревині складається з наступних елементів: 1 - індуктивний датчик, 2 - перестроюваний генератор, 3 -випрямляч, 4 - суматор, 5 - блок сигналізації, 6 - генератор циклів, 7 -блок пам'яті, 8 металеве включення, 9 - деревинні плити, 10 конвейєр. Пристрій працює в такий спосіб. При відсутності металевого предмета в магнітному полі котушки індуктивного датчика 1, частота перестроюваного генератора 2 постійна. Змінна напруга з виходу перестроюваного генератора 2 надходить на вхід випрямляча 3 і далі на вхід суматора 4 і блок пам'яті 7. Генератор циклів 6 періодично подає імпульси на керуючий вхід блоку пам'яті. При наявності імпульсу на керуючому вході блоку пам'яті в ньому відбувається запам'ятовування напруги з виходу випрямляча 3. При відсутності металевих включень протягом циклу виміру, на виході суматора 4 напруга буде відсутня (сигнали на входах суматора віднімаються). З появою металевого включення 8 у магнітному полі котушки індуктивності датчика 1 частота перестроюваного генератора 2 зміниться. Відповідно зміниться й напруга на виході випрямляча 3. При цьому на виході суматора 4 буде присутня різниця напруг dU=Ut2-Ut1 (Фіг.3), де: t1 - час, коли відсутнє металеве включення в деревині 61388 4 або конвеєр нерухомий; t2 - час наявності металевого включення; dU - різниця напруги на вході суматора при наявності металевого включення наприкінці циклу виміру між проміжком часу t=t2-t1. Різниця напруг фіксується в блоці сигналізації 5. У такий спосіб пристрій реагує тільки на металеві включення, що рухається, і не реагує на навколишнє металеве устаткування. В схемі перестроюваний генератор, реалізований на мікросхемі таймеру А1 (типу LE555), конденсаторів С1, С2, С3 і резисторі R1. В якості індуктивності контуру служить пошукова індуктивна котушка L1. Випрямляч виконаний на діоді VD1 і конденсаторі С4. Задатчик циклів виконаний на мікросхемі таймеру А2 (типу LE555), резисторах R2,R3, конденсаторах С5, С6 та МОП-ключі VT1. Блок пам'яті виконаний на операційному повторювані A3, конденсаторі С7 та резисторі R4. Суматор виконаний на компараторі А4. В якості блоку сигналізації може бути застосований світлодіод, вольтметр або будь-який пристрій сигналізації. Експериментально підтверджено, що пристрій для виявлення металевих включень у деревині вирішує проблему захисту різального інструменту від поломок і затуплення, дозволяє збільшити термін служби дереворізальних інструментів, зменшити простої устаткування, підвищити якість продукції. 5 Комп’ютерна верстка І.Скворцова 61388 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
