Коренеклубнекопач

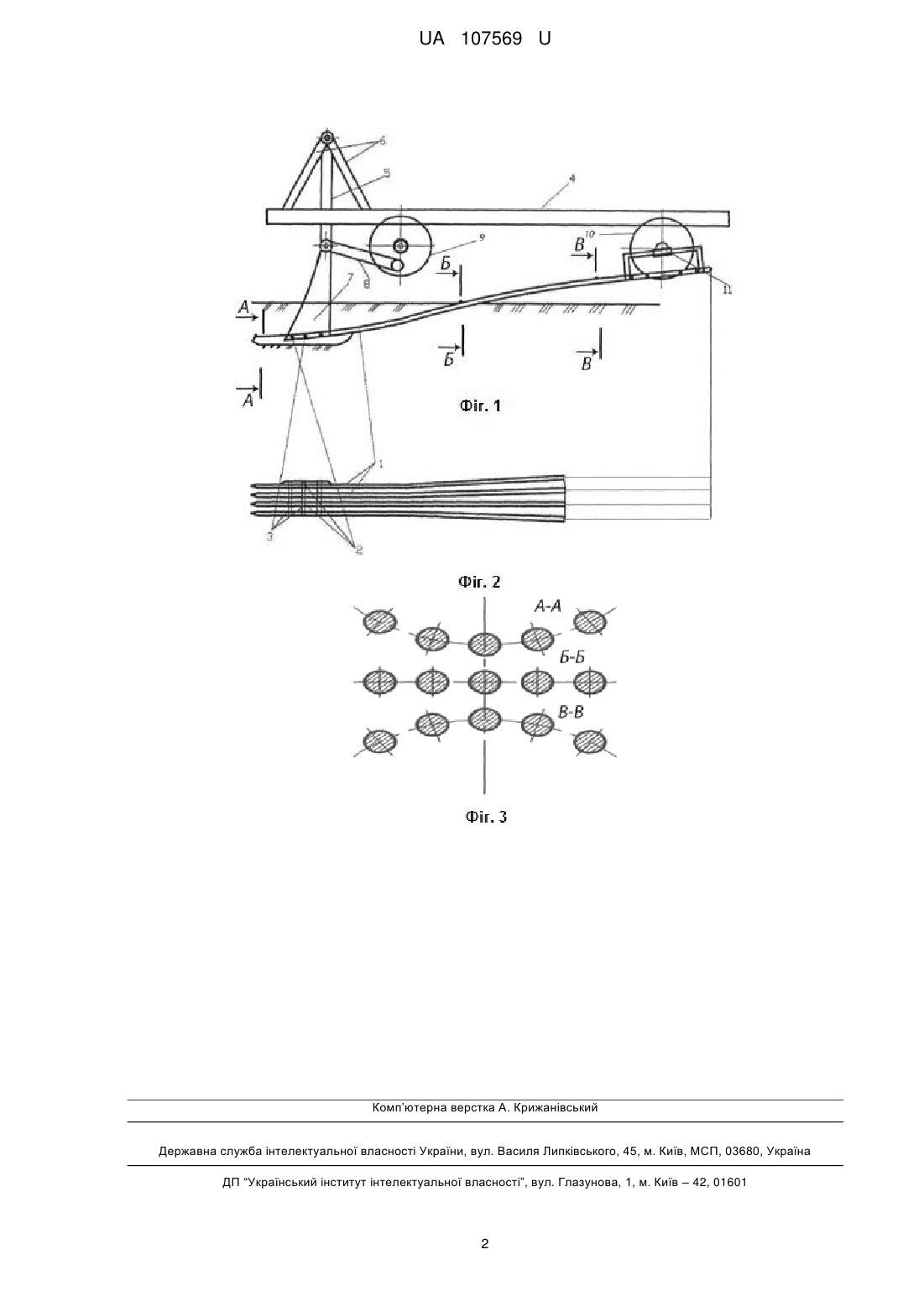

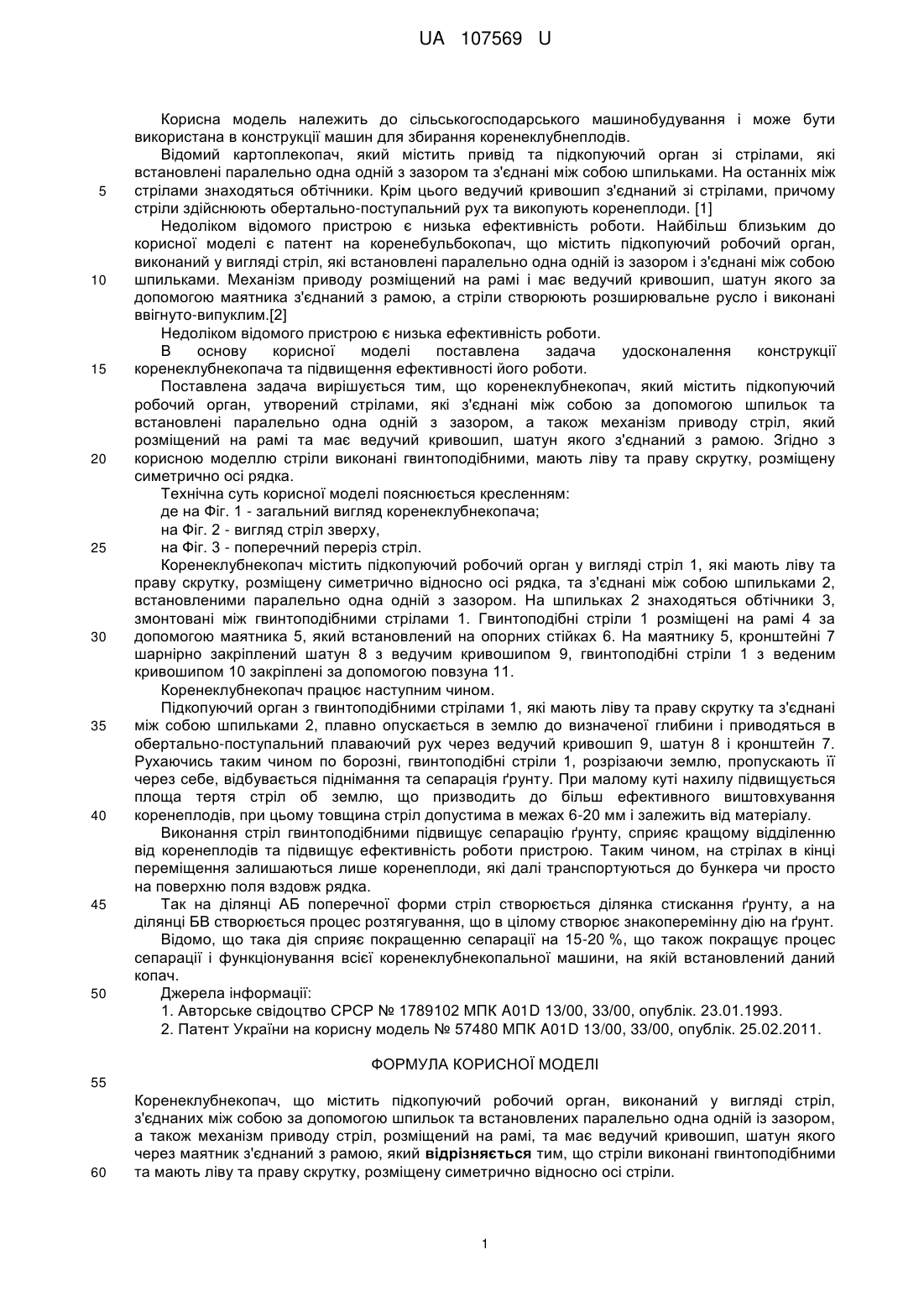

Реферат: Коренеклубнекопач містить підкопуючий робочий орган, виконаний у вигляді стріл, з'єднаних між собою за допомогою шпильок та встановлених паралельно одна одній із зазором, а також механізм приводу стріл, розміщений на рамі. Пристрій має ведучий кривошип, шатун якого через маятник з'єднаний з рамою. Стріли виконані гвинтоподібними та мають ліву та праву скрутку, розміщену симетрично відносно осі стріли. UA 107569 U (12) UA 107569 U UA 107569 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування і може бути використана в конструкції машин для збирання коренеклубнеплодів. Відомий картоплекопач, який містить привід та підкопуючий орган зі стрілами, які встановлені паралельно одна одній з зазором та з'єднані між собою шпильками. На останніх між стрілами знаходяться обтічники. Крім цього ведучий кривошип з'єднаний зі стрілами, причому стріли здійснюють обертально-поступальний рух та викопують коренеплоди. [1] Недоліком відомого пристрою є низька ефективність роботи. Найбільш близьким до корисної моделі є патент на коренебульбокопач, що містить підкопуючий робочий орган, виконаний у вигляді стріл, які встановлені паралельно одна одній із зазором і з'єднані між собою шпильками. Механізм приводу розміщений на рамі і має ведучий кривошип, шатун якого за допомогою маятника з'єднаний з рамою, а стріли створюють розширювальне русло і виконані ввігнуто-випуклим.[2] Недоліком відомого пристрою є низька ефективність роботи. В основу корисної моделі поставлена задача удосконалення конструкції коренеклубнекопача та підвищення ефективності його роботи. Поставлена задача вирішується тим, що коренеклубнекопач, який містить підкопуючий робочий орган, утворений стрілами, які з'єднані між собою за допомогою шпильок та встановлені паралельно одна одній з зазором, а також механізм приводу стріл, який розміщений на рамі та має ведучий кривошип, шатун якого з'єднаний з рамою. Згідно з корисною моделлю стріли виконані гвинтоподібними, мають ліву та праву скрутку, розміщену симетрично осі рядка. Технічна суть корисної моделі пояснюється кресленням: де на Фіг. 1 - загальний вигляд коренеклубнекопача; на Фіг. 2 - вигляд стріл зверху, на Фіг. 3 - поперечний переріз стріл. Коренеклубнекопач містить підкопуючий робочий орган у вигляді стріл 1, які мають ліву та праву скрутку, розміщену симетрично відносно осі рядка, та з'єднані між собою шпильками 2, встановленими паралельно одна одній з зазором. На шпильках 2 знаходяться обтічники 3, змонтовані між гвинтоподібними стрілами 1. Гвинтоподібні стріли 1 розміщені на рамі 4 за допомогою маятника 5, який встановлений на опорних стійках 6. На маятнику 5, кронштейні 7 шарнірно закріплений шатун 8 з ведучим кривошипом 9, гвинтоподібні стріли 1 з веденим кривошипом 10 закріплені за допомогою повзуна 11. Коренеклубнекопач працює наступним чином. Підкопуючий орган з гвинтоподібними стрілами 1, які мають ліву та праву скрутку та з'єднані між собою шпильками 2, плавно опускається в землю до визначеної глибини і приводяться в обертально-поступальний плаваючий рух через ведучий кривошип 9, шатун 8 і кронштейн 7. Рухаючись таким чином по борозні, гвинтоподібні стріли 1, розрізаючи землю, пропускають її через себе, відбувається піднімання та сепарація ґрунту. При малому куті нахилу підвищується площа тертя стріл об землю, що призводить до більш ефективного виштовхування коренеплодів, при цьому товщина стріл допустима в межах 6-20 мм і залежить від матеріалу. Виконання стріл гвинтоподібними підвищує сепарацію ґрунту, сприяє кращому відділенню від коренеплодів та підвищує ефективність роботи пристрою. Таким чином, на стрілах в кінці переміщення залишаються лише коренеплоди, які далі транспортуються до бункера чи просто на поверхню поля вздовж рядка. Так на ділянці АБ поперечної форми стріл створюється ділянка стискання ґрунту, а на ділянці БВ створюється процес розтягування, що в цілому створює знакоперемінну дію на ґрунт. Відомо, що така дія сприяє покращенню сепарації на 15-20 %, що також покращує процес сепарації і функціонування всієї коренеклубнекопальної машини, на якій встановлений даний копач. Джерела інформації: 1. Авторське свідоцтво СРСР № 1789102 МПК A01D 13/00, 33/00, опублік. 23.01.1993. 2. Патент України на корисну модель № 57480 МПК A01D 13/00, 33/00, опублік. 25.02.2011. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Коренеклубнекопач, що містить підкопуючий робочий орган, виконаний у вигляді стріл, з'єднаних між собою за допомогою шпильок та встановлених паралельно одна одній із зазором, а також механізм приводу стріл, розміщений на рамі, та має ведучий кривошип, шатун якого через маятник з'єднаний з рамою, який відрізняється тим, що стріли виконані гвинтоподібними та мають ліву та праву скрутку, розміщену симетрично відносно осі стріли. 1 UA 107569 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
