Автоматизований модуль водопідготовки

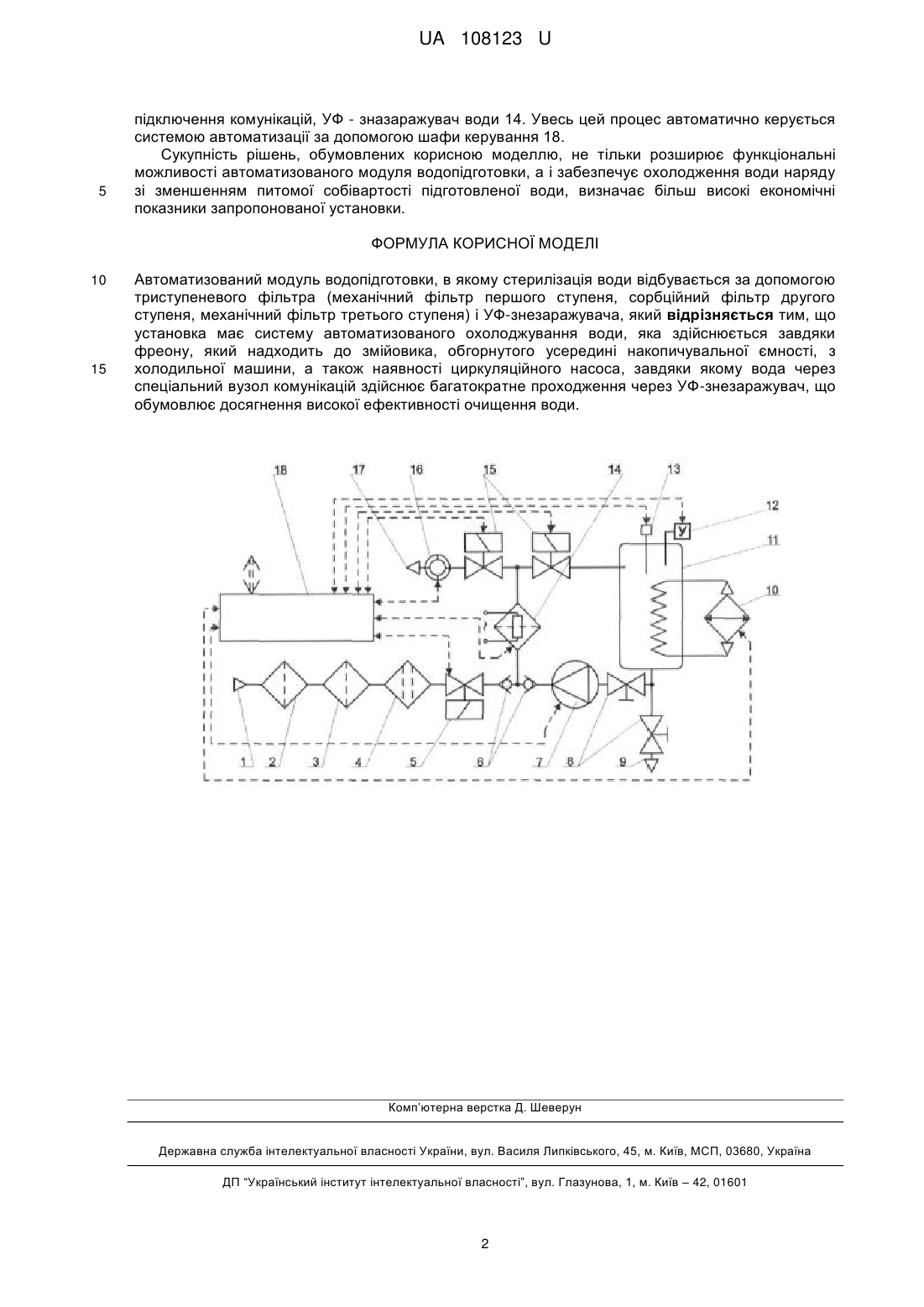

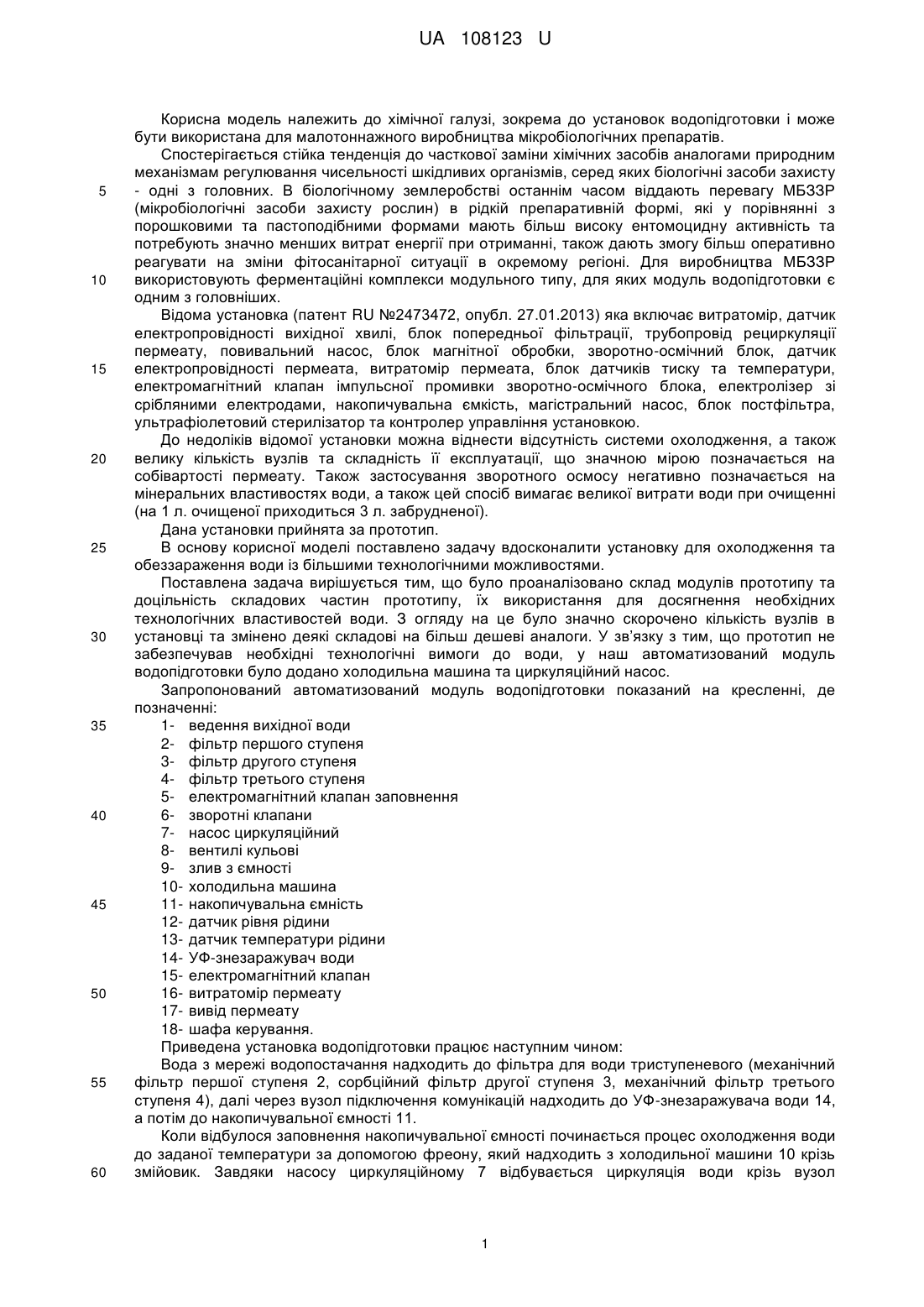

Реферат: Автоматизований модуль водопідготовки, в якому стерилізація води відбувається за допомогою триступеневого фільтра (механічний фільтр першого ступеня, сорбційний фільтр другого ступеня, механічний фільтр третього ступеня) і УФ-знезаражувача. Установка має систему автоматизованого охолоджування води, яка здійснюється завдяки фреону, який надходить до змійовика, обгорнутого усередині накопичувальної ємності, з холодильної машини, а також наявності циркуляційного насоса, завдяки якому вода через спеціальний вузол комунікацій здійснює багатократне проходження через УФ-знезаражувач, що обумовлює досягнення високої ефективності очищення води. UA 108123 U (54) АВТОМАТИЗОВАНИЙ МОДУЛЬ ВОДОПІДГОТОВКИ UA 108123 U UA 108123 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до хімічної галузі, зокрема до установок водопідготовки і може бути використана для малотоннажного виробництва мікробіологічних препаратів. Спостерігається стійка тенденція до часткової заміни хімічних засобів аналогами природним механізмам регулювання чисельності шкідливих організмів, серед яких біологічні засоби захисту - одні з головних. В біологічному землеробстві останнім часом віддають перевагу МБЗЗР (мікробіологічні засоби захисту рослин) в рідкій препаративній формі, які у порівнянні з порошковими та пастоподібними формами мають більш високу ентомоцидну активність та потребують значно менших витрат енергії при отриманні, також дають змогу більш оперативно реагувати на зміни фітосанітарної ситуації в окремому регіоні. Для виробництва МБЗЗР використовують ферментаційні комплекси модульного типу, для яких модуль водопідготовки є одним з головніших. Відома установка (патент RU №2473472, опубл. 27.01.2013) яка включає витратомір, датчик електропровідності вихідної хвилі, блок попередньої фільтрації, трубопровід рециркуляції пермеату, повивальний насос, блок магнітної обробки, зворотно-осмічний блок, датчик електропровідності пермеата, витратомір пермеата, блок датчиків тиску та температури, електромагнітний клапан імпульсної промивки зворотно-осмічного блока, електролізер зі срібляними електродами, накопичувальна ємкість, магістральний насос, блок постфільтра, ультрафіолетовий стерилізатор та контролер управління установкою. До недоліків відомої установки можна віднести відсутність системи охолодження, а також велику кількість вузлів та складність її експлуатації, що значною мірою позначається на собівартості пермеату. Також застосування зворотного осмосу негативно позначається на мінеральних властивостях води, а також цей спосіб вимагає великої витрати води при очищенні (на 1 л. очищеної приходиться 3 л. забрудненої). Дана установки прийнята за прототип. В основу корисної моделі поставлено задачу вдосконалити установку для охолодження та обеззараження води із більшими технологічними можливостями. Поставлена задача вирішується тим, що було проаналізовано склад модулів прототипу та доцільність складових частин прототипу, їх використання для досягнення необхідних технологічних властивостей води. З огляду на це було значно скорочено кількість вузлів в установці та змінено деякі складові на більш дешеві аналоги. У зв’язку з тим, що прототип не забезпечував необхідні технологічні вимоги до води, у наш автоматизований модуль водопідготовки було додано холодильна машина та циркуляційний насос. Запропонований автоматизований модуль водопідготовки показаний на кресленні, де позначенні: 1- ведення вихідної води 2- фільтр першого ступеня 3- фільтр другого ступеня 4- фільтр третього ступеня 5- електромагнітний клапан заповнення 6- зворотні клапани 7- насос циркуляційний 8- вентилі кульові 9- злив з ємності 10- холодильна машина 11- накопичувальна ємність 12- датчик рівня рідини 13- датчик температури рідини 14- УФ-знезаражувач води 15- електромагнітний клапан 16- витратомір пермеату 17- вивід пермеату 18- шафа керування. Приведена установка водопідготовки працює наступним чином: Вода з мережі водопостачання надходить до фільтра для води триступеневого (механічний фільтр першої ступеня 2, сорбційний фільтр другої ступеня 3, механічний фільтр третього ступеня 4), далі через вузол підключення комунікацій надходить до УФ-знезаражувача води 14, а потім до накопичувальної ємності 11. Коли відбулося заповнення накопичувальної ємності починається процес охолодження води до заданої температури за допомогою фреону, який надходить з холодильної машини 10 крізь змійовик. Завдяки насосу циркуляційному 7 відбувається циркуляція води крізь вузол 1 UA 108123 U 5 підключення комунікацій, УФ - зназаражувач води 14. Увесь цей процес автоматично керується системою автоматизації за допомогою шафи керування 18. Сукупність рішень, обумовлених корисною моделлю, не тільки розширює функціональні можливості автоматизованого модуля водопідготовки, а і забезпечує охолодження води наряду зі зменшенням питомої собівартості підготовленої води, визначає більш високі економічні показники запропонованої установки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Автоматизований модуль водопідготовки, в якому стерилізація води відбувається за допомогою триступеневого фільтра (механічний фільтр першого ступеня, сорбційний фільтр другого ступеня, механічний фільтр третього ступеня) і УФ-знезаражувача, який відрізняється тим, що установка має систему автоматизованого охолоджування води, яка здійснюється завдяки фреону, який надходить до змійовика, обгорнутого усередині накопичувальної ємності, з холодильної машини, а також наявності циркуляційного насоса, завдяки якому вода через спеціальний вузол комунікацій здійснює багатократне проходження через УФ-знезаражувач, що обумовлює досягнення високої ефективності очищення води. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
