Ізоляційна гумова суміш

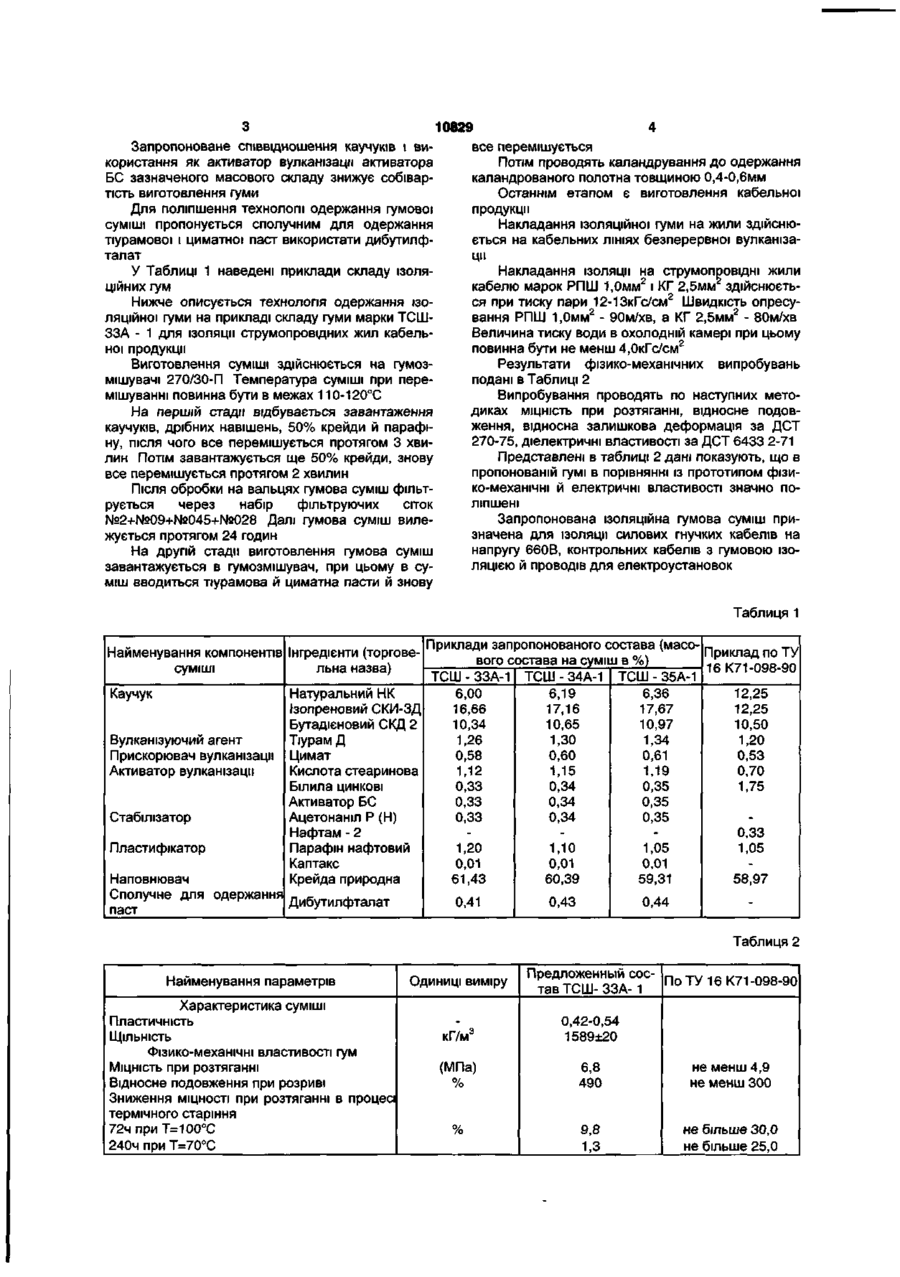

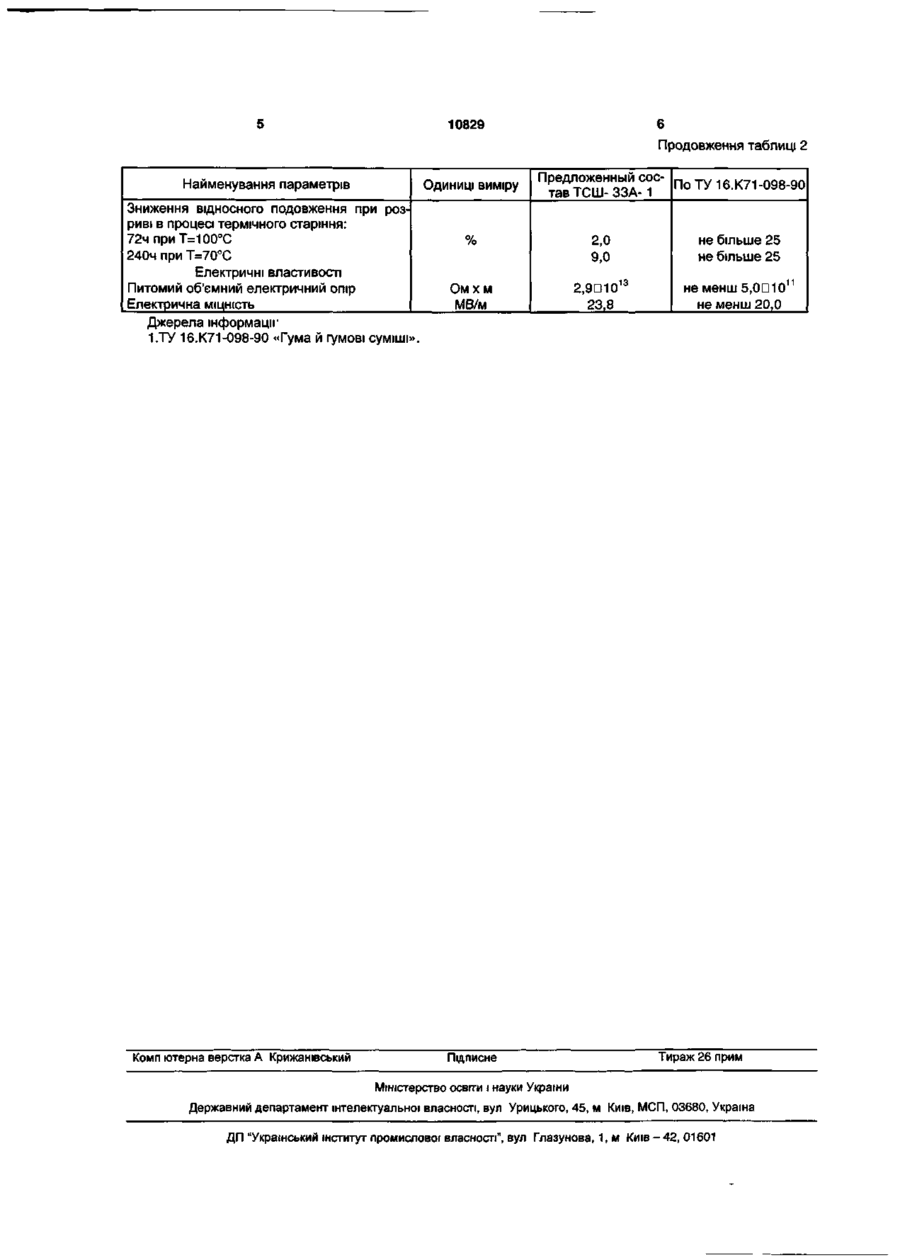

Ізоляційна гумова суміш, що включає натуральний, ізопреновий СКІ-ЗД, бутадієновий СКД-2 каучуки, стабілізатор, кислоту стеаринову, білила цинкові, цимат, тіурам-Д, парафін і крейду, яка відрізняється тим, що в неї додатково введені активатор БС, каптакс і дибутилфталат, а як стабілізатор використаний ацетонаніл Р (Н), при цьому вміст компонентів вибраний наступного масового складу на суміш в % Корисна модель ставиться до електротехніки й стосується одержання ізоляційної гуми на основі карбоцепных каучуков і може бути використана в кабельній промисловості для ізоляції жил гнучких силових кабелів Найбільш близьким по технічній сутності до заявленої корисної моделі і обраний як прототип, є склад ізоляційної гуми на основі комбінації натурального НК, ізопренового СКІ-ЗД і бутадієнового СКД-2 каучуків Склад включає стабілізатор, як активатор - кислоту стеаринову й білила цинкові, як прискорювач вулканізації - цимат, як вулканізуючого агента - тіурам Д, як пластифікатор - парафін і наповнювача - крейду (1) У прототипа масовий склад каучуків обраний у такому співвідношенні (на суміш в %) натуральний НК - 12,25, ізопреновий СКІ-ЗД - 12,25 і бутадієновий С К Д 2 - 10,50 Завданням пропонованої корисної моделі є зниження собівартості гумових сумішей і кабельних виробів Для цього у ВІДОМІЙ ІЗОЛЯЦІЙНІЙ гумовій суміші, що включає натуральний, ізопреновий СКИ-ЗД, бутадієновий СКД-2 каучуки, стабілізатор, тіурам Д, цимат, білила цинкові, кислоту стеаринову, натуральний каучук ізопреновий СКІ-ЗД каучук стереорегулярний бутадієновий СКД-2 каучук Тіурам-Д цимат білила цинкові активатор БС кислота стеаринова каптакс ацетонаніл Р (Н) крейда природна парафін нафтовий дибутилфталат 6,00-6,36 16,66 -17,67 10. 3 4 - 1 ° £ 7 1,26-1,34 0,58-0,61 0,33 - 0,35 0,33 - 0,35 1,12 -1,19 0,01 0,33 - 0,35 61,43-59,31 1,20 -1,05 0,41 - 0,44 крейду й парафін, пропонується додатково застосувати активатор БС і каптакс Як стабілізатор використати ацетонаніл Р (Н) Вміст компонентів вибрати наступного масового складу на суміш в % натуральний каучук 6,00-6,36 ізопреновий СКІ-ЗД каучук 16,66 -17,67 стереорегулярний бутадієновий СКД-2 каучук 10,34 -10,97 Тіурам-Д 1,26-1,34 цимат 0,58-0,61 білила цинкові 0,33 - 0,35 активатор БС 0,33 - 0,35 кислота стеаринова 1,12 -1,19 каптакс 0,01 ацетонаніл Р (Н) 0,33 - 0,35 крейда природна 61,43-59,31 парафін нафтовий 1,20-1,05 дибутилфталат 0,41 - 0,44 Перераховані вище ІСТОТНІ ознаки корисної моделі, ВІДМІННІ від прототипу, необхідні й достатні у всіх випадках, на яких поширюється обсяг правової охорони корисної моделі CM 00 о О) 10829 Запропоноване співвідношення каучуків і використання як активатор вулканізації активатора БС зазначеного масового складу знижує собівартість виготовлення гуми Для поліпшення технології одержання гумової суміші пропонується сполучним для одержання тіурамової і циматної паст використати дибутилфталат У Таблиці 1 наведені приклади складу ІЗОЛЯ все перемішується Потім проводять каландрування до одержання каландрованого полотна товщиною 0,4-0,6мм Останнім етапом є виготовлення кабельної продукції Накладання ізоляційної гуми на жили здійснюється на кабельних ЛІНІЯХ безперервної вулканізації Накладання ізоляції на струмопровідні жили кабелю марок РПШ 1,0мм21 КГ 2,5мм здійснюється при тиску пари 12-13кГс/см2 Швидкість опресування РПШ 1,0мм2 - 90м/хв, а КГ 2,5мм2 - 80м/хв Величина тиску води в охолодній камері при цьому повинна бути не менш 4,0кГс/см2 Результати фізико-механічних випробувань подані в Таблиці 2 Випробування проводять по наступних методиках МІЦНІСТЬ при розтяганні, відносне подовження, відносна залишкова деформація за ДСТ 270-75, діелектричні властивості за ДСТ 6433 2-71 Представлені в таблиці 2 дані показують, що в пропонованій гумі в порівнянні із прототипом фізико-механічні й електричні властивості значно поліпшені Запропонована ізоляційна гумова суміш призначена для ізоляції силових гнучких кабелів на напругу 660В, контрольних кабелів з гумовою ІЗОЛЯЦІЄЮ й проводів для електроустановок ЦІЙНИХ гум Нижче описується технологія одержання ізоляційної гуми на прикладі складу гуми марки ТСШЗЗА - 1 для ізоляції струмопровідних жил кабельної продукції Виготовлення суміші здійснюється на гумозмішувачі 270/30-П Температура суміші при перемішуванні повинна бути в межах 110-120°С На першій стадії відбувається завантаження каучуків, дрібних навішень, 50% крейди й парафіну, після чого все перемішується протягом 3 хвилин Потім завантажується ще 50% крейди, знову все перемішується протягом 2 хвилин Після обробки на вальцях гумова суміш фільтрується через набір фільтруючих сіток №2+№09+№045+№028 Далі гумова суміш вилежується протягом 24 годин На другій стадії виготовлення гумова суміш завантажується в гумозмішувач, при цьому в суміш вводиться тіурамова й циматна пасти й знову Таблиця 1 Приклади запропонованого состава (масоПриклад по ТУ вого состава на суміш в %) 16 К71-098-90 ТСШ - ЗЗА-1 ТСШ - 34А-1 ТСШ - 35А-1 Натуральний НК 6,00 6,19 6,36 12,25 Ізопреновий СКИ-ЗД 16,66 17,16 17,67 12,25 Бутадієновий СКД 2 10,34 10,65 10,97 10,50 Тіурам Д 1,26 1,30 1,34 1,20 Цимат 0,58 0,60 0,61 0,53 Кислота стеаринова 1,12 1,15 1,19 0,70 Білила цинкові 0,33 0,34 0,35 1,75 Активатор БС 0,33 0,34 0,35 Ацетонаніл Р (Н) 0,33 0,34 0,35 Нафтам - 2 0,33 1,10 Парафін нафтовий 1,20 1,05 1,05 0,01 0,01 0,01 Каптакс 60,39 61,43 59,31 58,97 Крейда природна Найменування компонентів Інгредієнти (торговесуміші льна назва) Каучук Вулканізуючий агент Прискорювач вулканізації Активатор вулканізації Стабілізатор Пластифікатор Наповнювач Сполучне для одержання Дибутилфталат паст 0,41 0,43 0,44 Таблиця 2 Найменування параметрів Характеристика суміші Пластичність ЩІЛЬНІСТЬ Одиниці виміру Предложенный сосПо ТУ 16 К71-098-90 тав ТСШ- ЗЗА-1 кГ/м3 0,42-0,54 1589±20 (МПа) % 6,8 490 не менш 4,9 не менш 300 % 9,8 1,3 не більше 30,0 не більше 25,0 Фізико-механічні властивості гум МІЦНІСТЬ при розтяганні Відносне подовження при розриві Зниження МІЦНОСТІ при розтяганні в процесі термічного старіння 72чприТ=100°С 240ч при Т=70°С 10829 Продовження таблиці 2 Найменування параметрів ОДИНИЦІ виміру Зниження відносного подовження при розриві в процесі термічного старіння: 72чприТ=100°С 240ч при Т=70°С Електричні властивості Питомий об'ємний електричний опір Електрична МІЦНІСТЬ Предложенный сосПоТУ16.К71-098-90 тав ТСШ- ЗЗА- 1 % 2,0 9,0 не більше 25 не більше 25 Омх м МВ/м 2.9П10 13 23,8 не менш 5,0ПЮ 11 не менш 20,0 Джерела інформаціє 1.ТУ 16.К71-098-90 «Гума й гумові суміші». Комп ютерна верстка А Крижанівський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
