Пристрій для автоматичної програмної тракції світловода ендоваскулярної лазерної коагуляції
Номер патенту: 108311
Опубліковано: 11.07.2016
Автори: Гощинський Володимир Броніславович, Кохан Роман Степанович, Панічев Віктор Володимирович, Коптюх Валерій Васильович
Формула / Реферат

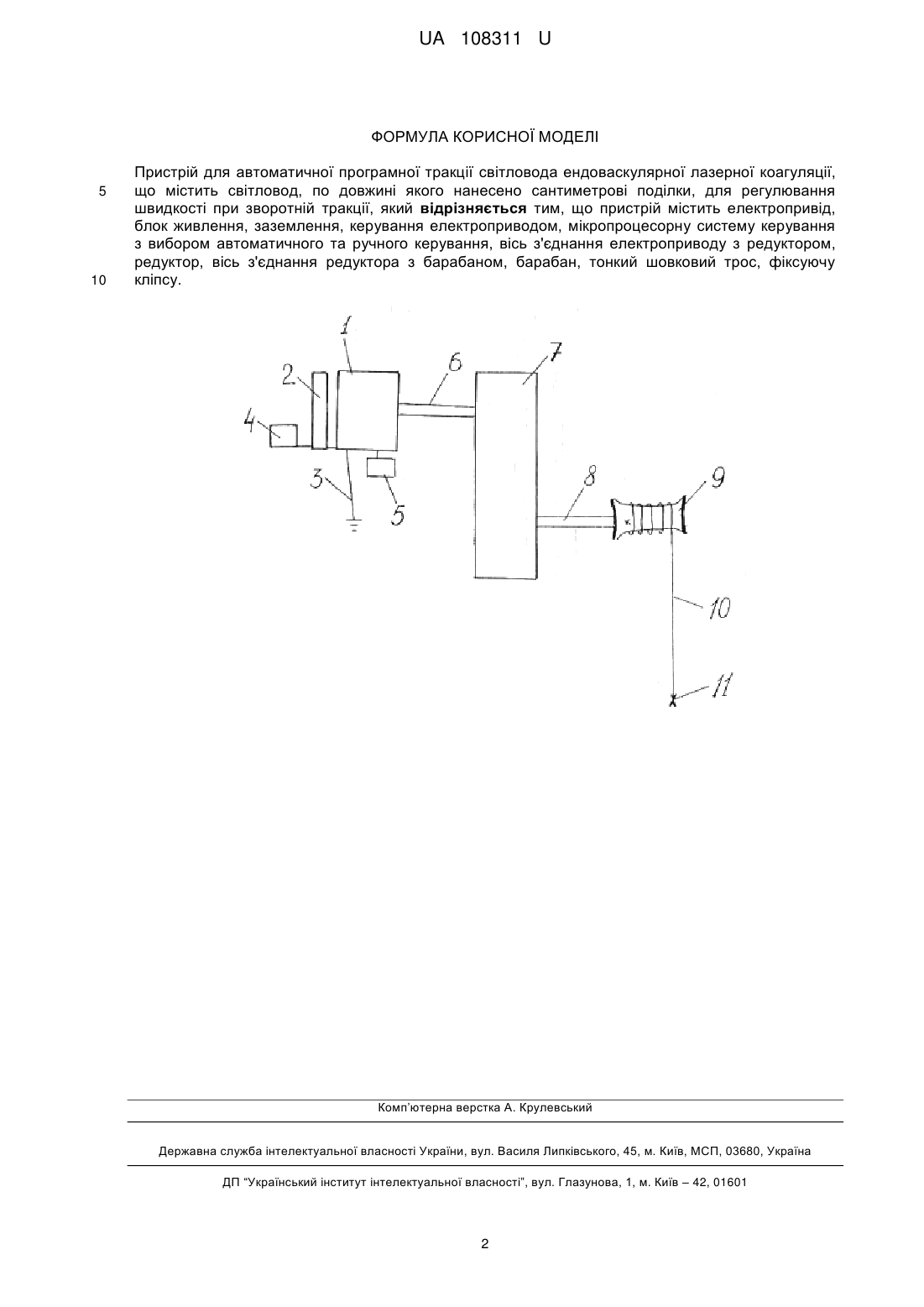

Пристрій для автоматичної програмної тракції світловода ендоваскулярної лазерної коагуляції, що містить світловод, по довжині якого нанесено сантиметрові поділки, для регулювання швидкості при зворотній тракції, який відрізняється тим, що пристрій містить електропривід, блок живлення, заземлення, керування електроприводом, мікропроцесорну систему керування з вибором автоматичного та ручного керування, вісь з'єднання електроприводу з редуктором, редуктор, вісь з'єднання редуктора з барабаном, барабан, тонкий шовковий трос, фіксуючу кліпсу.
Текст

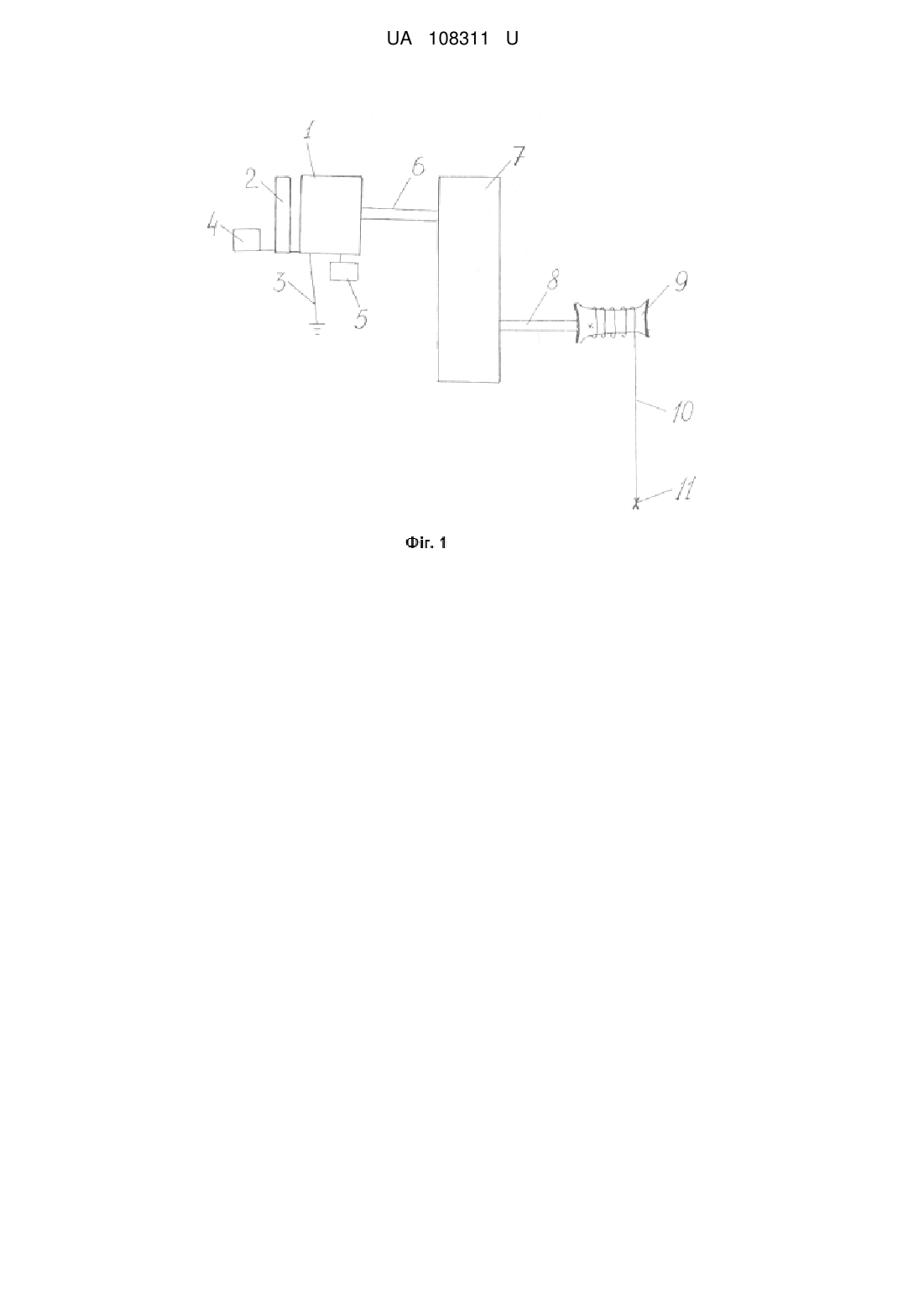

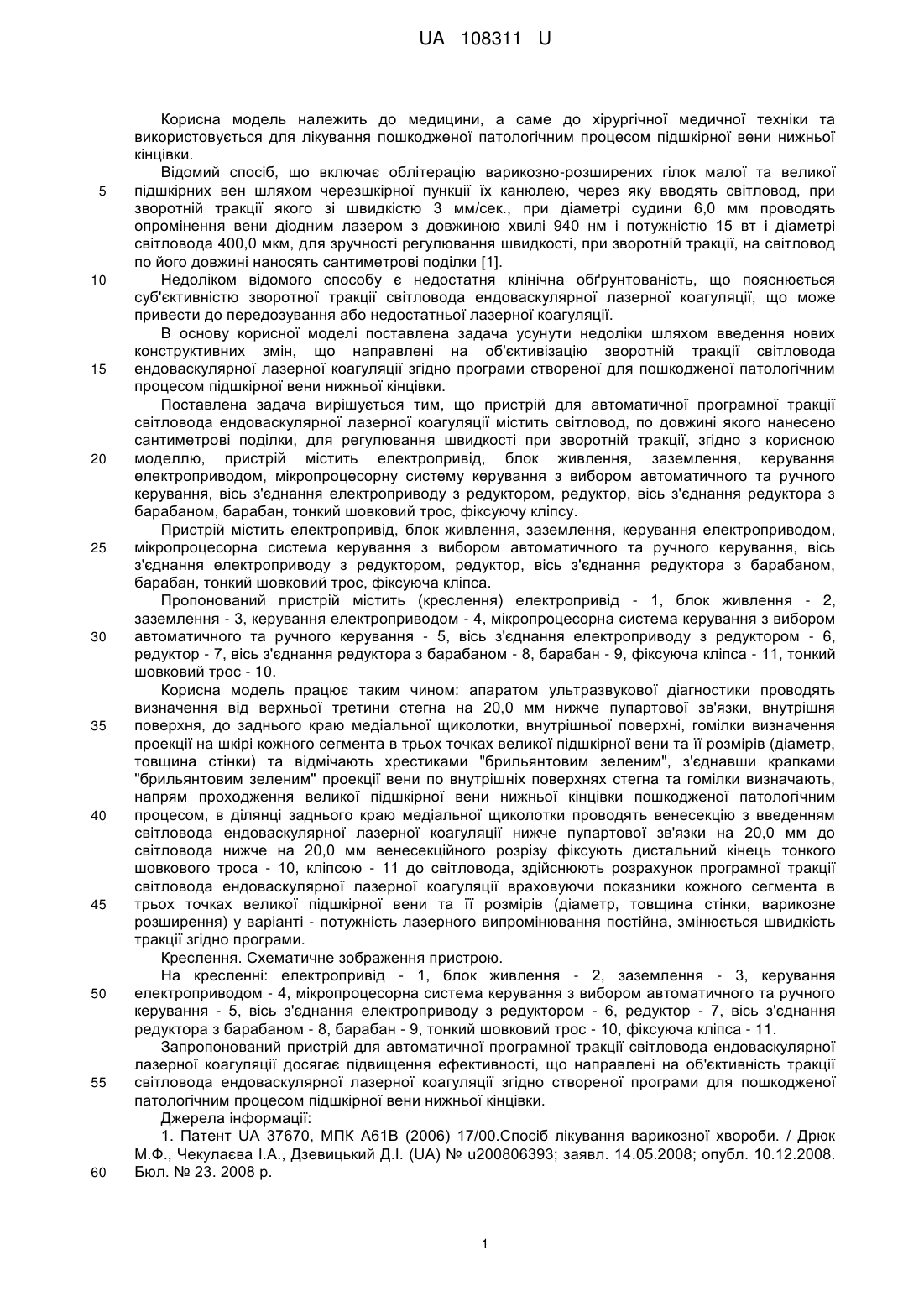

Реферат: Пристрій для автоматичної програмної тракції світловода ендоваскулярної лазерної коагуляції містить світловод, електропривід, блок живлення, заземлення, керування електроприводом, мікропроцесорну систему керування з вибором автоматичного та ручного керування, вісь з'єднання електроприводу з редуктором, вісь з'єднання редуктора з барабаном, тонкий шовковий трос та фіксуючу кліпсу. UA 108311 U (12) UA 108311 U UA 108311 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до хірургічної медичної техніки та використовується для лікування пошкодженої патологічним процесом підшкірної вени нижньої кінцівки. Відомий спосіб, що включає облітерацію варикозно-розширених гілок малої та великої підшкірних вен шляхом черезшкірної пункції їх канюлею, через яку вводять світловод, при зворотній тракції якого зі швидкістю 3 мм/сек., при діаметрі судини 6,0 мм проводять опромінення вени діодним лазером з довжиною хвилі 940 нм і потужністю 15 вт і діаметрі світловода 400,0 мкм, для зручності регулювання швидкості, при зворотній тракції, на світловод по його довжині наносять сантиметрові поділки [1]. Недоліком відомого способу є недостатня клінічна обґрунтованість, що пояснюється суб'єктивністю зворотної тракції світловода ендоваскулярної лазерної коагуляції, що може привести до передозування або недостатньої лазерної коагуляції. В основу корисної моделі поставлена задача усунути недоліки шляхом введення нових конструктивних змін, що направлені на об'єктивізацію зворотній тракції світловода ендоваскулярної лазерної коагуляції згідно програми створеної для пошкодженої патологічним процесом підшкірної вени нижньої кінцівки. Поставлена задача вирішується тим, що пристрій для автоматичної програмної тракції світловода ендоваскулярної лазерної коагуляції містить світловод, по довжині якого нанесено сантиметрові поділки, для регулювання швидкості при зворотній тракції, згідно з корисною моделлю, пристрій містить електропривід, блок живлення, заземлення, керування електроприводом, мікропроцесорну систему керування з вибором автоматичного та ручного керування, вісь з'єднання електроприводу з редуктором, редуктор, вісь з'єднання редуктора з барабаном, барабан, тонкий шовковий трос, фіксуючу кліпсу. Пристрій містить електропривід, блок живлення, заземлення, керування електроприводом, мікропроцесорна система керування з вибором автоматичного та ручного керування, вісь з'єднання електроприводу з редуктором, редуктор, вісь з'єднання редуктора з барабаном, барабан, тонкий шовковий трос, фіксуюча кліпса. Пропонований пристрій містить (креслення) електропривід - 1, блок живлення - 2, заземлення - 3, керування електроприводом - 4, мікропроцесорна система керування з вибором автоматичного та ручного керування - 5, вісь з'єднання електроприводу з редуктором - 6, редуктор - 7, вісь з'єднання редуктора з барабаном - 8, барабан - 9, фіксуюча кліпса - 11, тонкий шовковий трос - 10. Корисна модель працює таким чином: апаратом ультразвукової діагностики проводять визначення від верхньої третини стегна на 20,0 мм нижче пупартової зв'язки, внутрішня поверхня, до заднього краю медіальної щиколотки, внутрішньої поверхні, гомілки визначення проекції на шкірі кожного сегмента в трьох точках великої підшкірної вени та її розмірів (діаметр, товщина стінки) та відмічають хрестиками "брильянтовим зеленим", з'єднавши крапками "брильянтовим зеленим" проекції вени по внутрішніх поверхнях стегна та гомілки визначають, напрям проходження великої підшкірної вени нижньої кінцівки пошкодженої патологічним процесом, в ділянці заднього краю медіальної щиколотки проводять венесекцію з введенням світловода ендоваскулярної лазерної коагуляції нижче пупартової зв'язки на 20,0 мм до світловода нижче на 20,0 мм венесекційного розрізу фіксують дистальний кінець тонкого шовкового троса - 10, кліпсою - 11 до світловода, здійснюють розрахунок програмної тракції світловода ендоваскулярної лазерної коагуляції враховуючи показники кожного сегмента в трьох точках великої підшкірної вени та її розмірів (діаметр, товщина стінки, варикозне розширення) у варіанті - потужність лазерного випромінювання постійна, змінюється швидкість тракції згідно програми. Креслення. Схематичне зображення пристрою. На кресленні: електропривід - 1, блок живлення - 2, заземлення - 3, керування електроприводом - 4, мікропроцесорна система керування з вибором автоматичного та ручного керування - 5, вісь з'єднання електроприводу з редуктором - 6, редуктор - 7, вісь з'єднання редуктора з барабаном - 8, барабан - 9, тонкий шовковий трос - 10, фіксуюча кліпса - 11. Запропонований пристрій для автоматичної програмної тракції світловода ендоваскулярної лазерної коагуляції досягає підвищення ефективності, що направлені на об'єктивність тракції світловода ендоваскулярної лазерної коагуляції згідно створеної програми для пошкодженої патологічним процесом підшкірної вени нижньої кінцівки. Джерела інформації: 1. Патент UA 37670, МПК А61В (2006) 17/00.Спосіб лікування варикозної хвороби. / Дрюк М.Ф., Чекулаєва І.Α., Дзевицький Д.І. (UA) № u200806393; заявл. 14.05.2008; опубл. 10.12.2008. Бюл. № 23. 2008 р. 1 UA 108311 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для автоматичної програмної тракції світловода ендоваскулярної лазерної коагуляції, що містить світловод, по довжині якого нанесено сантиметрові поділки, для регулювання швидкості при зворотній тракції, який відрізняється тим, що пристрій містить електропривід, блок живлення, заземлення, керування електроприводом, мікропроцесорну систему керування з вибором автоматичного та ручного керування, вісь з'єднання електроприводу з редуктором, редуктор, вісь з'єднання редуктора з барабаном, барабан, тонкий шовковий трос, фіксуючу кліпсу. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A61B 18/00, A61B 17/00, A61N 5/067
Мітки: пристрій, світловода, ендоваскулярної, тракції, автоматичної, коагуляції, програмної, лазерної
