Система для дистанційного визначення стану здоров’я пацієнта

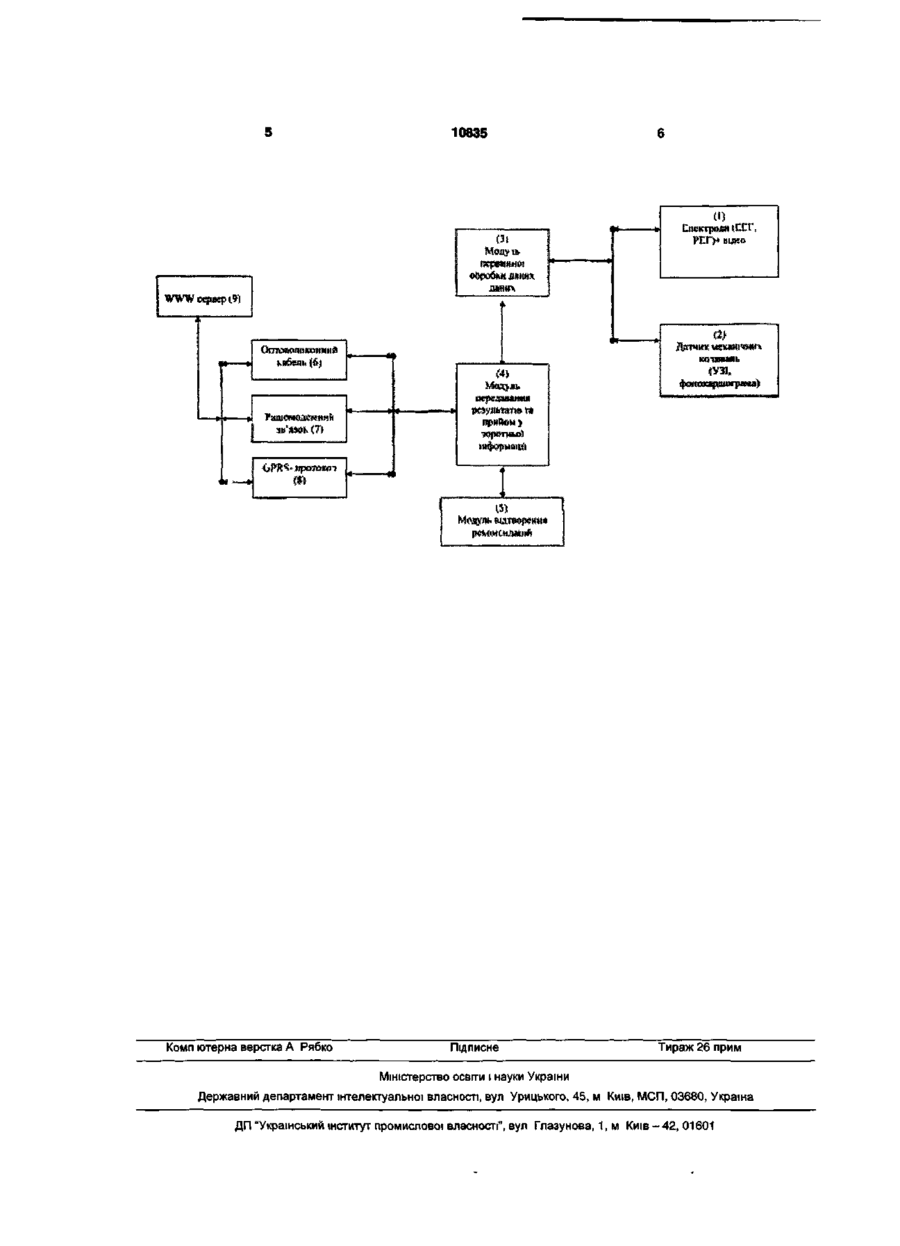

Система для дистанційного визначення стану здоров'я пацієнта, що включає модуль електродів/датчиків для реєстрації електричної активності та механічних коливань, модуль первинної обробки результатів вимірювань, модуль передавання результатів та сприйняття зворотної інформації, модуль відтворення результатів вимірювань та відтворення рекомендацій, канали зв'язку - оптоволоконний, радіомодемний зв'язок з діаграмним покриттям території, спутникова система зв'язку GPRS, та сервер, яка відрізняється тим, що система додатково містить електроди для реєстрації електричних сигналів та датчики для реєстрації механічних коливань, які з'єднані з сервером комбінованою системою зв'язку для одночасної синхронної обробки інформації, а також генерування рекомендацій щодо стану здоров'я пацієнта. Корисна модель відноситься до області медицини, а саме до медичної інформатики та телемедицини, і може бути використаний для комбінованого дистанційного визначення стану здоров'я пацієнта. Існують різноманітні системи, що використовуються з метою дистанційного консультування хворих та лікарів, в системах «електронного здоров'я» (e-health), які можуть використовуватись як в автоматичному, так і в керованому режимах [13]. Подібні системи дозволяють провести спостереження певного показника, визначитися з питанням його мониторування, співставлення з показниками норми та генерувати певні рекомендації щодо надання медичної допомоги, як правило, спеціалізованого характеру. Але існуючі системи базуються на стаціонарних комунікаційних каналах, які включають і супутникові системи. Як правило, такі системи і особливо супутникові, відрізняються високою коштовністю, наявністю спеціалізованих протоколів передавання даних в оцифрованому вигляді, що значно зменшує сферу застосування подібних систем. Крім того, йдеться про послідовне (асинхронне) надання спеціалізованих форм дистанційного медичного сервісу, а не комплексного обстеження пацієнтів. Найбільш близьким до способу, що заявляється, є дистантне передавання даних ЕЕГмоніторингу [4], в якій автори пропонують інтегро вану систему, яка застосовується для ЕЕГмоніторингу та електричної стимуляції опосередкованої самими електродами, які використовуються для реєстрації ЕЕГ (скальпові та внутрішньо мозкові). Система дозволяє дистантно ідентифікувати електроди, які потрібно використовувати для подразнення тканини мозку, а також забезпечує безпровідний зв'язок між системою реєстрації ЕЕГ та віддаленим центром аналізу ЕЕГ та його функціонального контролю. Таким чином вказана система є інтегрованим підходом, який одночасно поєднує систему реєстрації ЕЕГ та подразнення тканини мозку. Однак, в цьому винаході йдеться тільки про систему, яка призначена для реєстрації та ідентифікації суто епілептичної та епілептиформної активності з наступним зворотнім зв'язком у разі її визначення, що здійснюється з метою припинення судом. Зазначені особливості можуть бути використані дистантно. Тобто, йдеться про вирішення спеціалізованих задач і відсутній комплексний підхід до визначення стану здоров'я пацієнта. В основу корисної моделі поставлено задачу вдосконалення системи для визначення стану здоров'я пацієнта шляхом застосування комбінованого дистанційного збору, передачі та обробки аналогових, а також оцифрованих сигналів про стан здоров'я пацієнта, аналізу комплекса даних відповідно нормативних значень, що дозволить значно підвищити вірогідність визначення стану ю со 00 О) 10835 здоров'я пацієнта Поставлена задача вирішується тим, що, згідно корисної моделі, система включає електроди/ датчики для реєстрації електричної активності та механічних коливань (1, 2), які з'єднані з модулем первинної обробки результатів вимірювань (3), який, в свою чергу, з'єднаний з модулем передавання результатів та сприйняття зворотньої інформації (4), що з'єднаний з сервером (9) за допомогою радюмод ємного зв'язку в діапазоні 2,5-2,7ГГц в форматі MMDS з діаграмним покриттям території (7), або оптоволоконними системами (6) чи GPRS (8), а зворотня інформація відтворюється за допомогою модуля відтворення рекомендацій лікарю та пацієнту (5) Розроблена система призначена для центрів телемедицини та надання телемедичного сервісу Вона дозволяє проводити регіональні, міжрегіональні та міжнародні телеконсультаци медичних відеозображень та даних інструментального та лабораторно-клінічного обстеження пацієнтів як в режимі on-line, так і в режимі off-line (відставлених в часі консультацій) Запропонована система наведена на Фіг, де 1 - електроди, які призначені для реєстрації біоелектричної активності (ЕКГ, ЕЕГ, РЕГ) та датчики перетворення світла в електричні сигнали (відеоканал), 2 - датчики для сприйняття механічних коливань - сприйняття ультразвукових коливань, фонокардіограми, інших механічних коливань, 3 - модуль первинної обробки зареєстрованої інформації (фільтрація, підсилення, накопичення результатів вимірювань), 4 - модуль передавання результатів на сервер та сприйняття зворотньої інформації, 5 - модуль відтворення рекомендацій, що отримані з сервера (виведення зображень на дисплей, звукові рекомендації), 6 - оптоволоконна система зв'язку, 7 - радюмодемна система зв'язку в діапазоні 2,5-2,7ГГц в форматі MMDS з діаграмним покриттям території, 8 - GPRS протокол (супутникова система зв'язку), 9 - Сервер (аналіз отриманих даних, архівація, розміщення в базі даних, генерування рекомендацій) Система використовується наступним чином Розміщенням ВІДПОВІДНИХ електродів та датчиків ( 1 , 2) досягається комплексна одночасна реєстрація низки показників функціонального стану пацієнтів, що обробляються модулем первинної обробки результатів вимірювань (3) та за допомогою модуля передавання даних (4) відтворюються (за бажанням) у ВІДПОВІДНІЙ формі (5) та опосередковано каналами зв'язку (6-8) передаються на сервер (9), який генерує зворотні рекомендації, які сприймаються модулем (5) та відтворюються у ВІДПОВІДНІЙ формі Захист від несанкціонованого використання даних результатів, які передаються по відкритим системам, забезпечується шляхом деперсоніфікаци на рівні лікаря, який консультує хворого, тобто в інформації, що надається до центрального серверу, є відсутніми прізвище, ім'я та по-батькові хворого, точна адреса його, а в наступному його ідентифікація відбувається через ідентифікаційний номер пацієнта Таким чином, в порівнянні з прототипом заявлена система дозволяє суттєво підвищити вірогідність визначення дистанційно стану здоров я пацієнта, поширює можливості надання своєчасної лікарської допомоги та запобігає розвитку ускладнень Література 1 Годлевский Л С , Дець В В , Степаненко К И , Прыбаловец Т В , Бежик Н В , Смирнов И В , Баязитов Н Р Перспективы внедрения телемедицинских технологий для лиц пожилого возраста в Одесском регионе В зб Біофізичні стандарти та інформаційні технологи в медицині Одеса, 2004 - С 48-52 2 Godlevsky L S Perspectives of informatics technologies with the emphasis on improving life quality of older people in Odessa region 2 n d International Congress for the Third and Fourth Age, Odessa, 2004 P 36 3 Дюк В , Эмануэль В Информационные технологии в медико-биологических исследованиях Санкт-Петербург Питер, 2003 - 528с 4 Fischell R Е , Fischell D R Integrated system for EEG monitoring and electrical stimulation with a multiplicity of electrodes USA patent №6, 230, 049, 2001 10835 (1) Комп ютерна верстка А Рябко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
