Опорний елемент балки перекриття

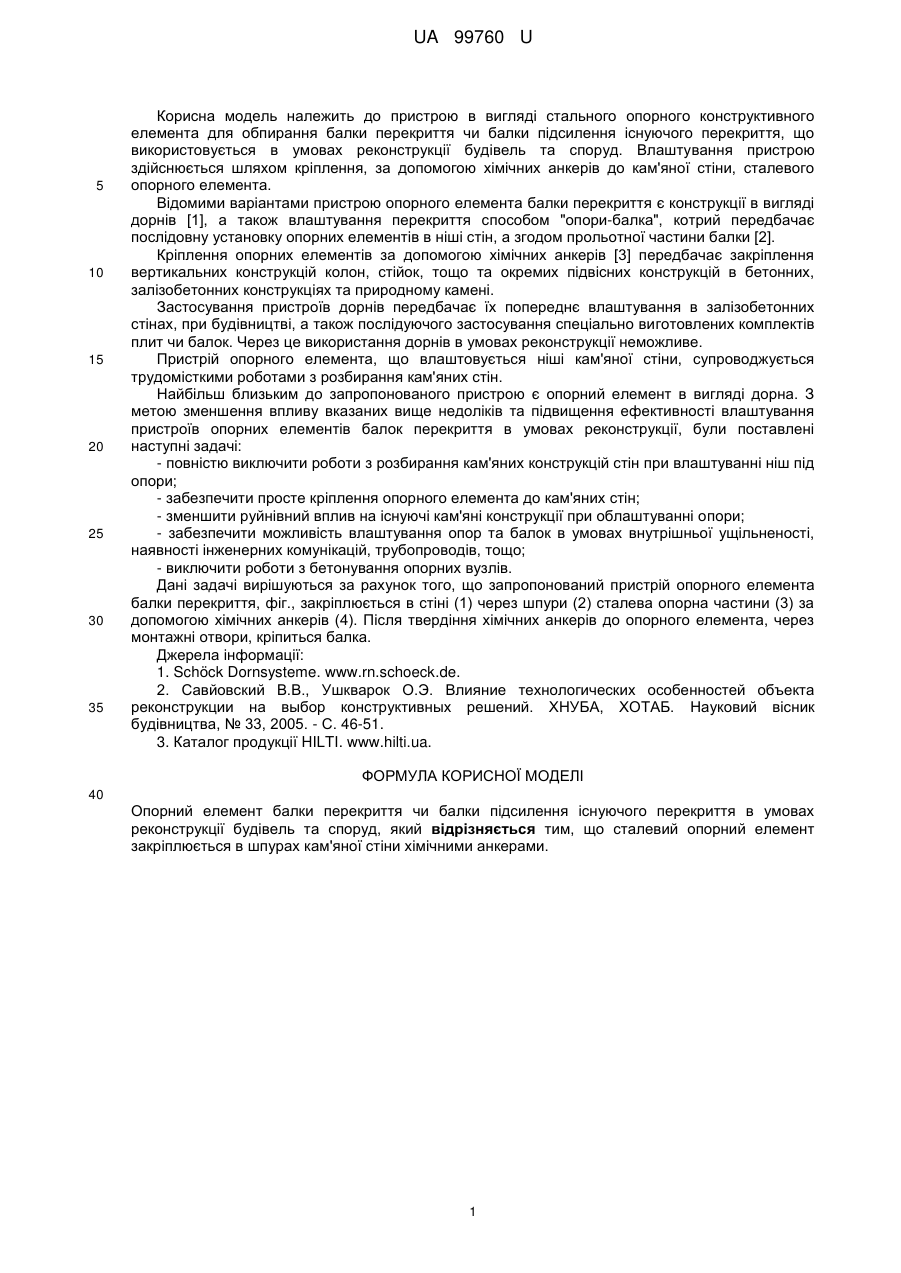

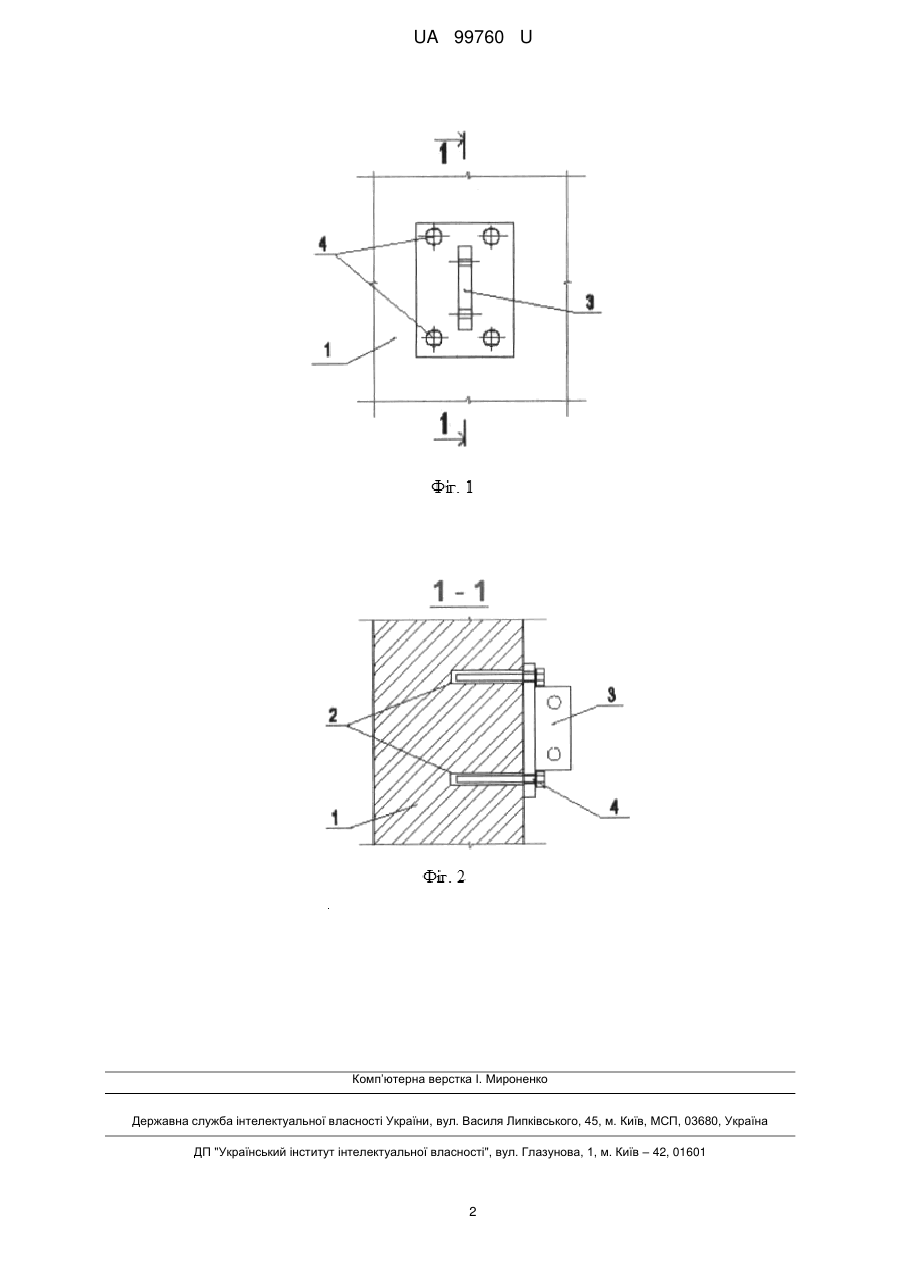

Реферат: Опорний елемент балки перекриття чи балки підсилення існуючого перекриття в умовах реконструкції будівель та споруд є сталевий опорний елемент, який закріплюється в шпурах кам’яної стіни хімічними анкерами. UA 99760 U (12) UA 99760 U UA 99760 U 5 10 15 20 25 30 35 Корисна модель належить до пристрою в вигляді стального опорного конструктивного елемента для обпирання балки перекриття чи балки підсилення існуючого перекриття, що використовується в умовах реконструкції будівель та споруд. Влаштування пристрою здійснюється шляхом кріплення, за допомогою хімічних анкерів до кам'яної стіни, сталевого опорного елемента. Відомими варіантами пристрою опорного елемента балки перекриття є конструкції в вигляді дорнів [1], а також влаштування перекриття способом "опори-балка", котрий передбачає послідовну установку опорних елементів в ніші стін, а згодом прольотної частини балки [2]. Кріплення опорних елементів за допомогою хімічних анкерів [3] передбачає закріплення вертикальних конструкцій колон, стійок, тощо та окремих підвісних конструкцій в бетонних, залізобетонних конструкціях та природному камені. Застосування пристроїв дорнів передбачає їх попереднє влаштування в залізобетонних стінах, при будівництві, а також послідуючого застосування спеціально виготовлених комплектів плит чи балок. Через це використання дорнів в умовах реконструкції неможливе. Пристрій опорного елемента, що влаштовується ніші кам'яної стіни, супроводжується трудомісткими роботами з розбирання кам'яних стін. Найбільш близьким до запропонованого пристрою є опорний елемент в вигляді дорна. З метою зменшення впливу вказаних вище недоліків та підвищення ефективності влаштування пристроїв опорних елементів балок перекриття в умовах реконструкції, були поставлені наступні задачі: - повністю виключити роботи з розбирання кам'яних конструкцій стін при влаштуванні ніш під опори; - забезпечити просте кріплення опорного елемента до кам'яних стін; - зменшити руйнівний вплив на існуючі кам'яні конструкції при облаштуванні опори; - забезпечити можливість влаштування опор та балок в умовах внутрішньої ущільненості, наявності інженерних комунікацій, трубопроводів, тощо; - виключити роботи з бетонування опорних вузлів. Дані задачі вирішуються за рахунок того, що запропонований пристрій опорного елемента балки перекриття, фіг., закріплюється в стіні (1) через шпури (2) сталева опорна частини (3) за допомогою хімічних анкерів (4). Після твердіння хімічних анкерів до опорного елемента, через монтажні отвори, кріпиться балка. Джерела інформації: 1. Schöck Dornsysteme. www.rn.schoeck.de. 2. Савйовский В.В., Ушкварок О.Э. Влияние технологических особенностей объекта реконструкции на выбор конструктивных решений. ХНУБА, ХОТАБ. Науковий вісник будівництва, № 33, 2005. - С. 46-51. 3. Каталог продукції HILTI. www.hilti.ua. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Опорний елемент балки перекриття чи балки підсилення існуючого перекриття в умовах реконструкції будівель та споруд, який відрізняється тим, що сталевий опорний елемент закріплюється в шпурах кам'яної стіни хімічними анкерами. 1 UA 99760 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
