Пристрій для підготування вугільної шихти до коксування

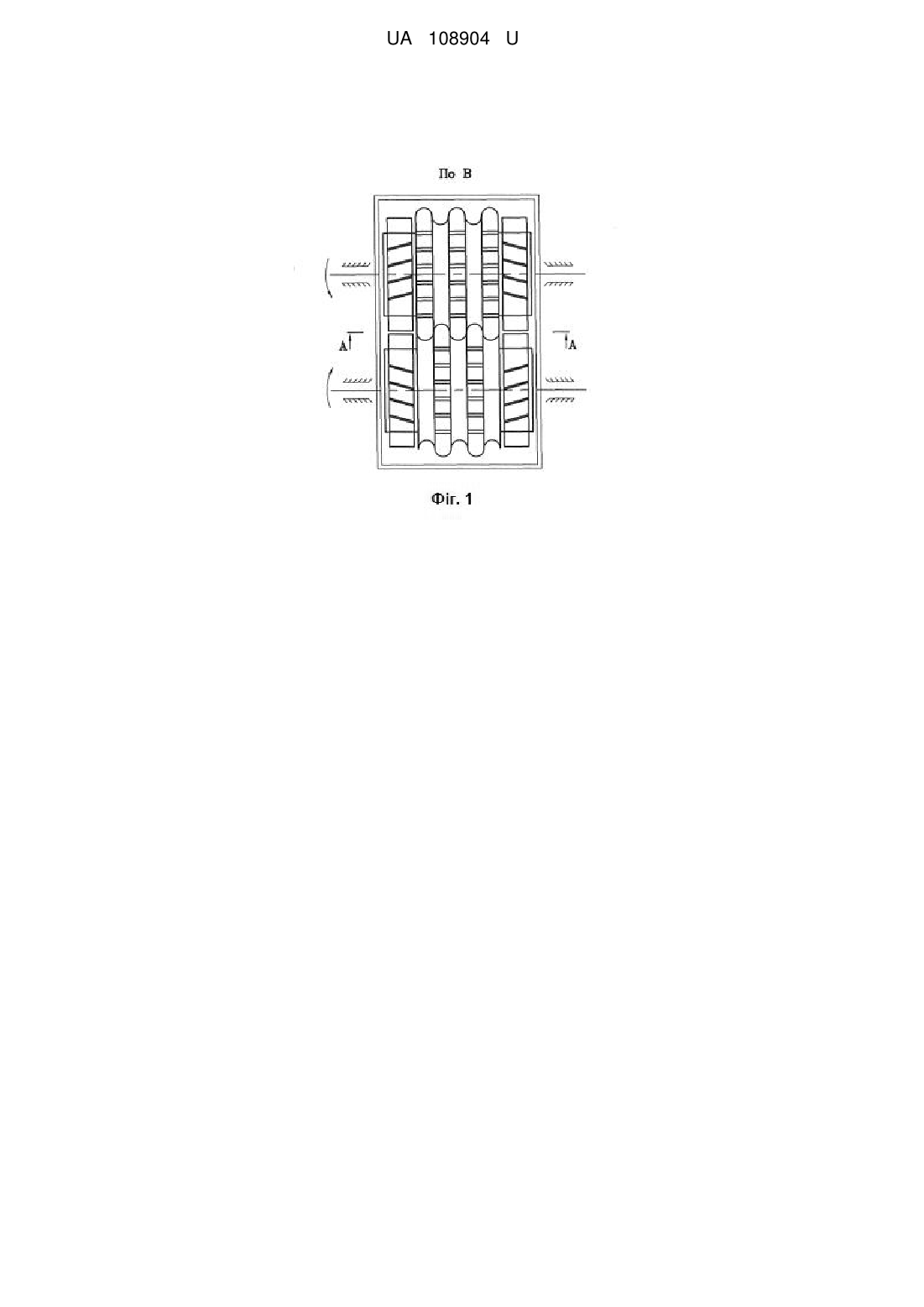

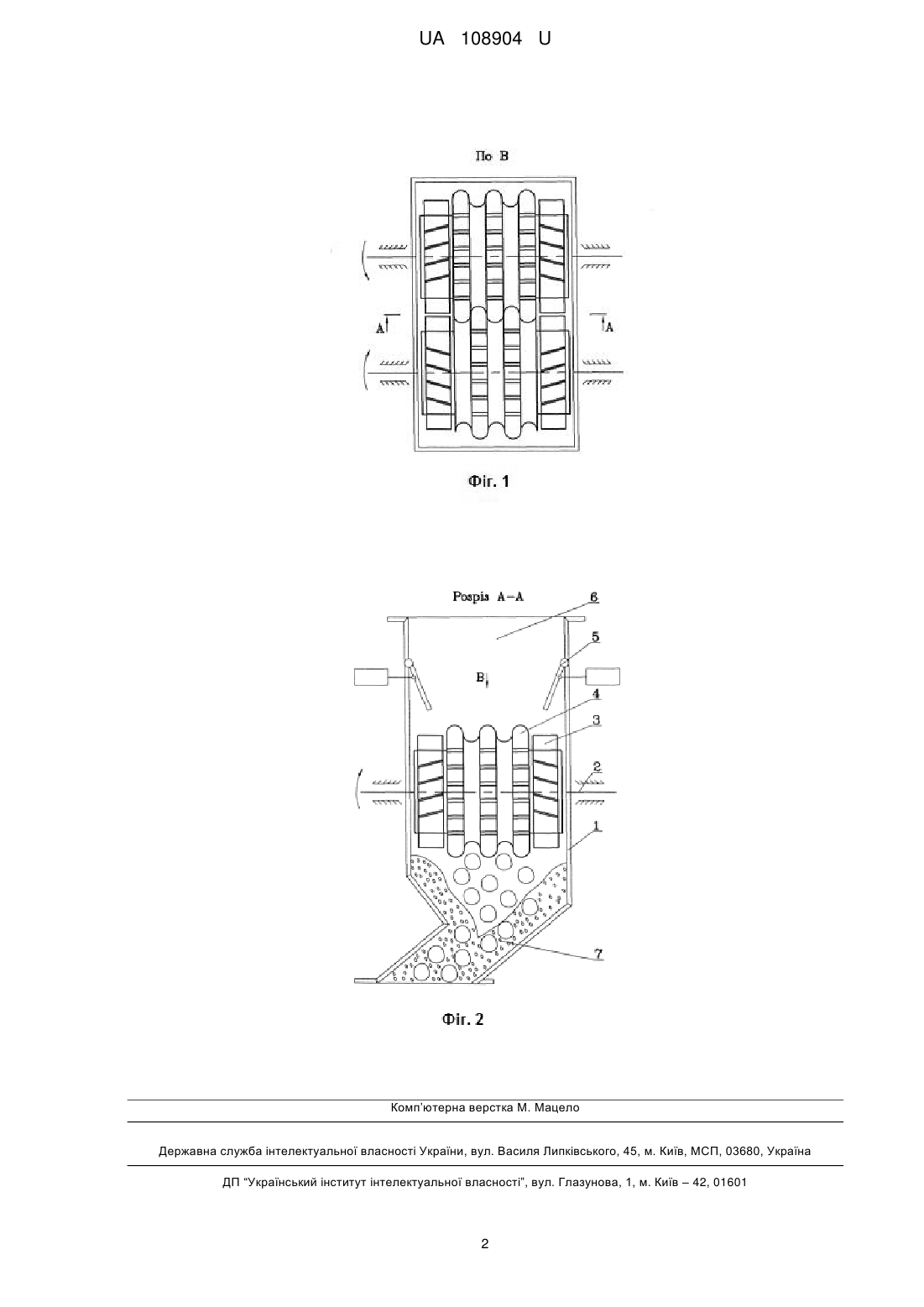

Реферат: Пристрій для підготування вугільної шихти до коксування містить укладені в загальному корпусі два сполучених валки для пресування, на зовнішній поверхні яких виконані формувальні комірки, завантажувальний жолоб і розвантажувальний жолоб. При цьому з двох сторін валків встановлені лопатеві живильники, лопаті яких розташовані під кутом 15-30° до осі вала. UA 108904 U (54) ПРИСТРІЙ ДЛЯ ПІДГОТУВАННЯ ВУГІЛЬНОЇ ШИХТИ ДО КОКСУВАННЯ UA 108904 U UA 108904 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для підготування вугільної шихти до коксування і може знайти застосування в коксохімічній промисловості. Відомо пристрій для підготування вугільної шихти до коксування, що містить паралельно змонтовані у корпусі зустрічно-обертові валки, на зовнішній поверхні яких виконані формувальні комірки, розміщений над валками завантажувальний жолоб [див., наприклад, SU399391, МПК: В28В 3/14; В30В 11/18, 03.10.1973]. Відомо також пристрій для підготування вугільної шихти до коксування, який виконано в вигляді укладених в загальному корпусі двох сполучених валків, на зовнішній поверхні яких виконані формувальні комірки, завантажувального жолоба і розвантажувального жолоба [див., наприклад, SU136704, МПК: В30В 11/16, С10В 53/08, 30.11.1960]. За технічною суттю та ефектом, що досягається, відомий пристрій є найближчим аналогом до того, що заявляється. Загальним недоліком відомих пристроїв для здійснення процесу є руйнування великої кількості брикетів в процесі їх розвантаження на конвеєр та зменшення густини шихти, що знижує ефективність процесу коксування. В основу корисної моделі поставлена задача створити пристрій для підготування вугільної шихти до коксування, який дозволить підвищити ефективність процесу за рахунок збереження цілісності отриманих брикетів і підвищення насипної густини брикетів. Поставлена задача вирішується тим, що у пристрої, що містить укладені в загальному корпусі два сполучених валка для пресування, на зовнішній поверхні яких виконані формувальні комірки, завантажувальний жолоб і розвантажувальний жолоб, згідно з корисною моделлю, з двох сторін валків встановлені лопатеві живильники, лопаті яких розташовані під кутом 15-30° до осі вала. Пристрій, що заявляється, представлено на кресленнях, де на фіг. 1 вид по В, а на фіг. 2 розріз по А-А. Пристрій, що заявляється, складається з корпусу 1, всередині якого на валу 2, з'єднаному з приводом, встановлені два сполучених валка 3, на поверхні яких виконані формувальні комірки, з обох боків валків встановлені лопатеві живильники 4, лопаті яких розміщені під кутом 15-30° до осі вала. Пристрій забезпечений віджимними клапанами 5 та оснащений завантажувальним 6 та розвантажувальним 7 жолобами. Пристрій, що заявляється, працює наступним чином. Вугільну шихту крізь завантажувальний жолоб 6 подають на брикетування. Обертові лопатеві живильники 4 байпасом направляють половину всього потоку шихти на розвантажувальний жолоб 7, а друга половина шихти проходить крізь два сполучених валка 3. В процесі пресування утворюються брикети, які при вивантаженні падають на шихту, що вміщує, після чого усе крізь розвантажувальний жолоб 7 попадає на конвеєр. Якщо лопаті розташовані під кутом менш 15° до осі вала, то на байпас попаде менш ніж половина об'єму шихти. Якщо лопаті розташовані під кутом більш 30° до осі вала, то на байпас попаде більш ніж половина об'єму шихти. Техніко-економічна перевага пристрою, що заявляється, у порівнянні з найближчим аналогом складається в підвищенні ефективності процесу за рахунок збереження цілісності отриманих брикетів і підвищенні насипної густини шихти на коксування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для підготування вугільної шихти до коксування, що містить укладені в загальному корпусі два сполучених валки для пресування, на зовнішній поверхні яких виконані формувальні комірки, завантажувальний жолоб і розвантажувальний жолоб, який відрізняється тим, що з двох сторін валків встановлені лопатеві живильники, лопаті яких розташовані під кутом 15-30° до осі вала. 1 UA 108904 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
