Прикочуючий коток сівалки

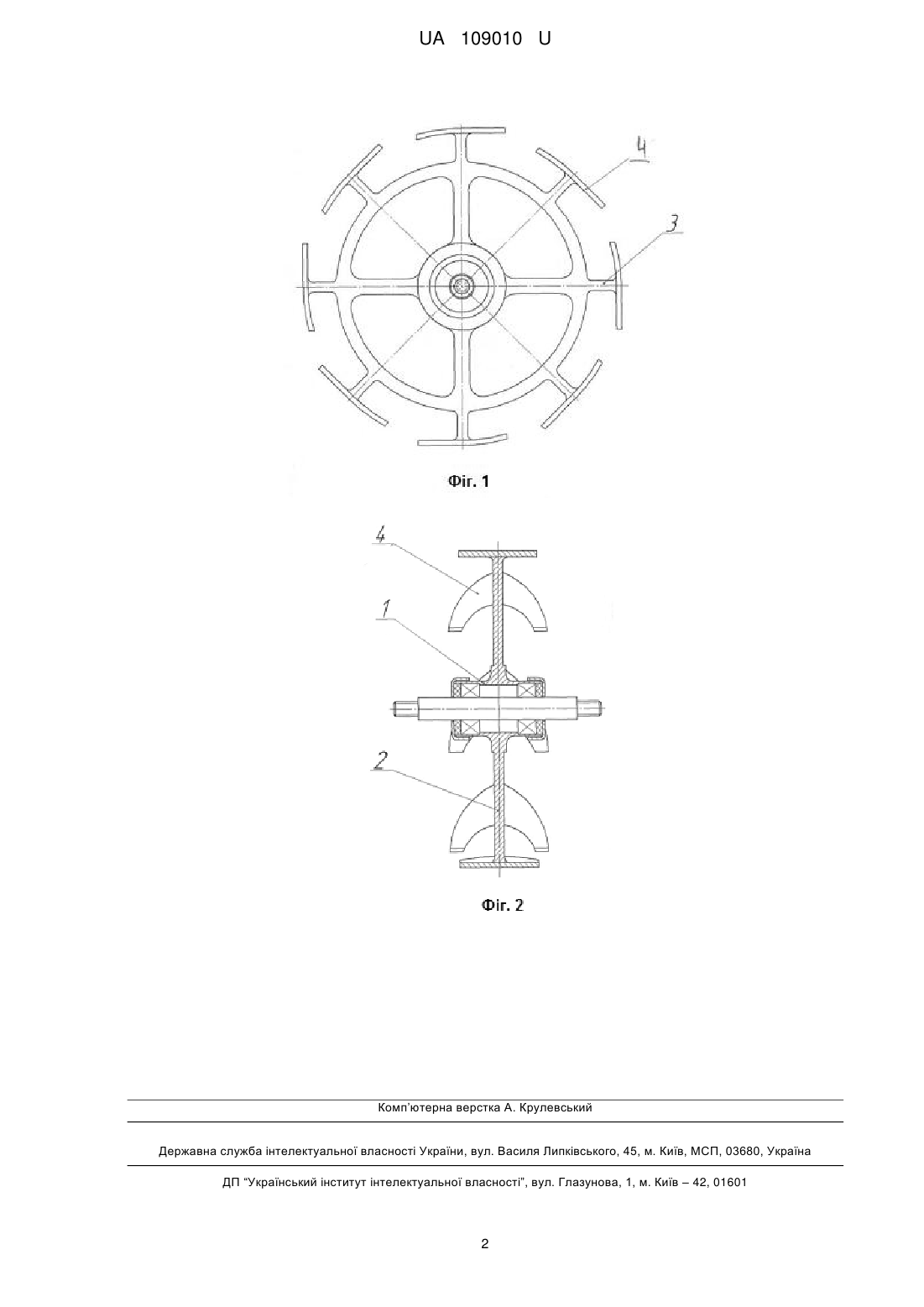

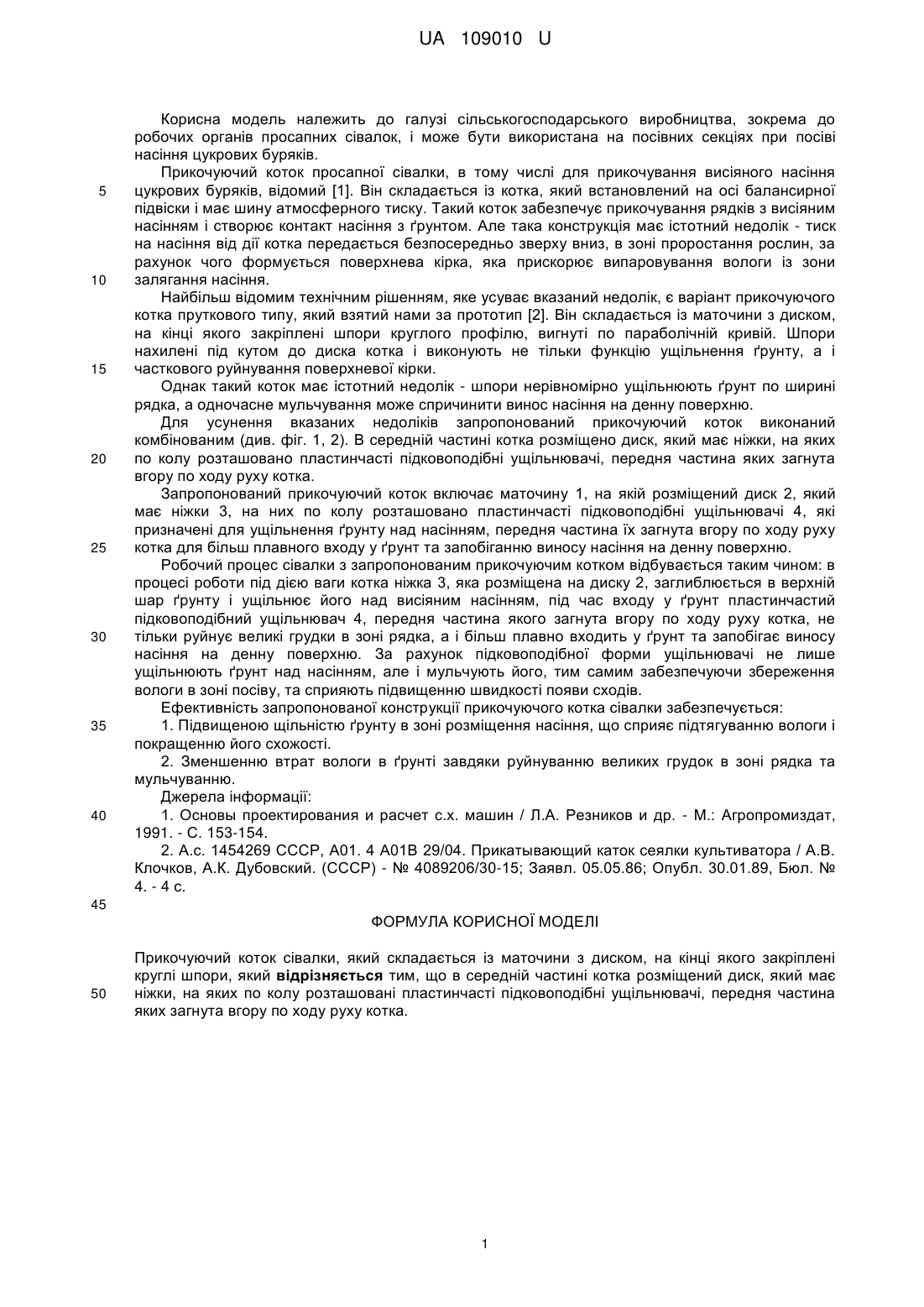

Реферат: Прикочуючий коток сівалки, який складається із маточини з диском, на кінці якого закріплені круглі шпори. В середній частині котка розміщений диск, який має ніжки, на яких по колу розташовані пластинчасті підковоподібні ущільнювачі, передня частина яких загнута вгору по ходу руху котка. UA 109010 U (54) ПРИКОЧУЮЧИЙ КОТОК СІВАЛКИ UA 109010 U UA 109010 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського виробництва, зокрема до робочих органів просапних сівалок, і може бути використана на посівних секціях при посіві насіння цукрових буряків. Прикочуючий коток просапної сівалки, в тому числі для прикочування висіяного насіння цукрових буряків, відомий [1]. Він складається із котка, який встановлений на осі балансирної підвіски і має шину атмосферного тиску. Такий коток забезпечує прикочування рядків з висіяним насінням і створює контакт насіння з ґрунтом. Але така конструкція має істотний недолік - тиск на насіння від дії котка передається безпосередньо зверху вниз, в зоні проростання рослин, за рахунок чого формується поверхнева кірка, яка прискорює випаровування вологи із зони залягання насіння. Найбільш відомим технічним рішенням, яке усуває вказаний недолік, є варіант прикочуючого котка пруткового типу, який взятий нами за прототип [2]. Він складається із маточини з диском, на кінці якого закріплені шпори круглого профілю, вигнуті по параболічній кривій. Шпори нахилені під кутом до диска котка і виконують не тільки функцію ущільнення ґрунту, а і часткового руйнування поверхневої кірки. Однак такий коток має істотний недолік - шпори нерівномірно ущільнюють ґрунт по ширині рядка, а одночасне мульчування може спричинити винос насіння на денну поверхню. Для усунення вказаних недоліків запропонований прикочуючий коток виконаний комбінованим (див. фіг. 1, 2). В середній частині котка розміщено диск, який має ніжки, на яких по колу розташовано пластинчасті підковоподібні ущільнювачі, передня частина яких загнута вгору по ходу руху котка. Запропонований прикочуючий коток включає маточину 1, на якій розміщений диск 2, який має ніжки 3, на них по колу розташовано пластинчасті підковоподібні ущільнювачі 4, які призначені для ущільнення ґрунту над насінням, передня частина їх загнута вгору по ходу руху котка для більш плавного входу у ґрунт та запобіганню виносу насіння на денну поверхню. Робочий процес сівалки з запропонованим прикочуючим котком відбувається таким чином: в процесі роботи під дією ваги котка ніжка 3, яка розміщена на диску 2, заглиблюється в верхній шар ґрунту і ущільнює його над висіяним насінням, під час входу у ґрунт пластинчастий підковоподібний ущільнювач 4, передня частина якого загнута вгору по ходу руху котка, не тільки руйнує великі грудки в зоні рядка, а і більш плавно входить у ґрунт та запобігає виносу насіння на денну поверхню. За рахунок підковоподібної форми ущільнювачі не лише ущільнюють ґрунт над насінням, але і мульчують його, тим самим забезпечуючи збереження вологи в зоні посіву, та сприяють підвищенню швидкості появи сходів. Ефективність запропонованої конструкції прикочуючого котка сівалки забезпечується: 1. Підвищеною щільністю ґрунту в зоні розміщення насіння, що сприяє підтягуванню вологи і покращенню його схожості. 2. Зменшенню втрат вологи в ґрунті завдяки руйнуванню великих грудок в зоні рядка та мульчуванню. Джерела інформації: 1. Основы проектирования и расчет с.х. машин / Л.А. Резников и др. - М.: Агропромиздат, 1991. - С. 153-154. 2. А.с. 1454269 СССР, А01. 4 А01В 29/04. Прикатывающий каток сеялки культиватора / А.В. Клочков, А.К. Дубовский. (СССР) - № 4089206/30-15; Заявл. 05.05.86; Опубл. 30.01.89, Бюл. № 4. - 4 с. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Прикочуючий коток сівалки, який складається із маточини з диском, на кінці якого закріплені круглі шпори, який відрізняється тим, що в середній частині котка розміщений диск, який має ніжки, на яких по колу розташовані пластинчасті підковоподібні ущільнювачі, передня частина яких загнута вгору по ходу руху котка. 1 UA 109010 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
