Лопать вітроенергетичної установки

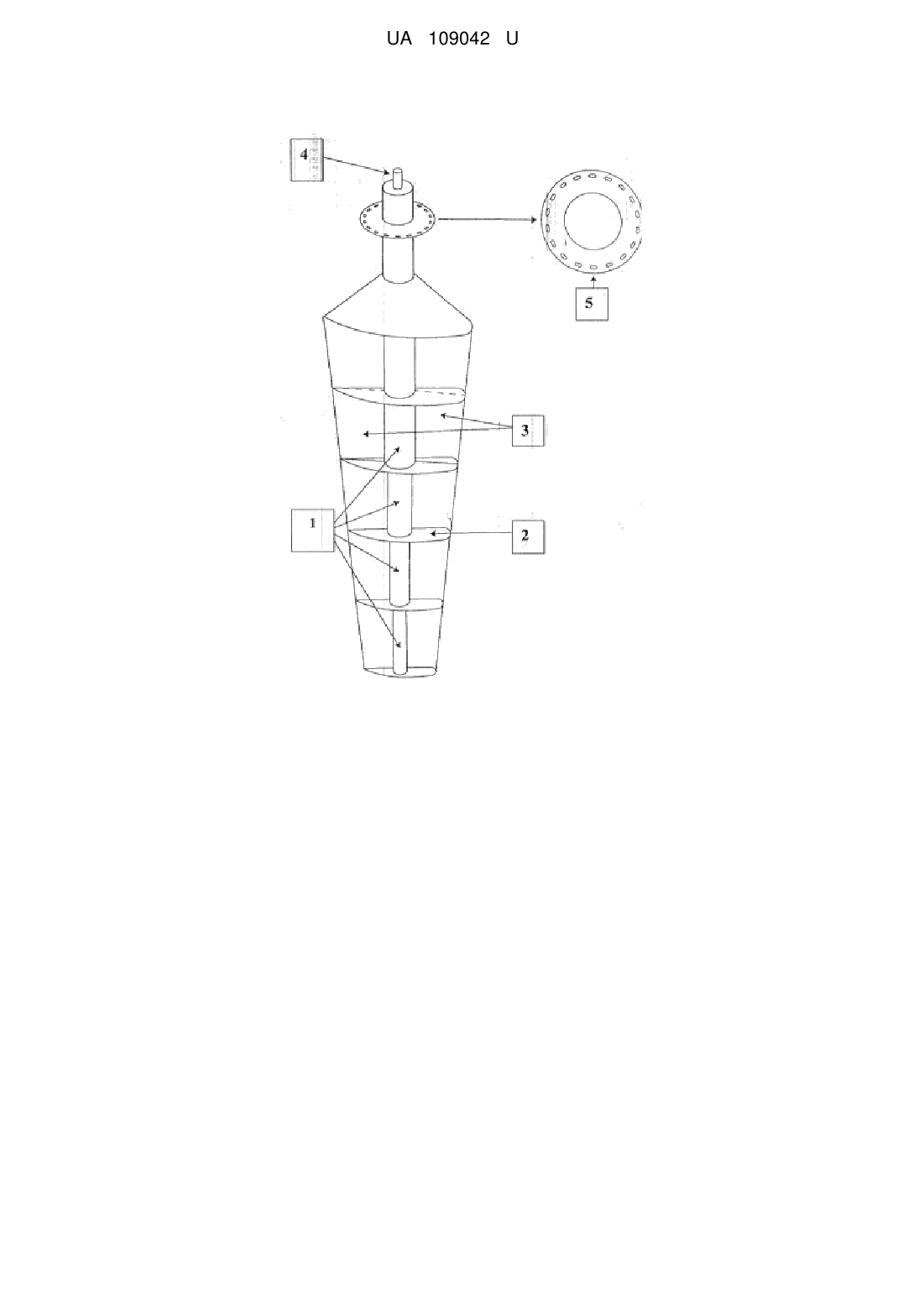

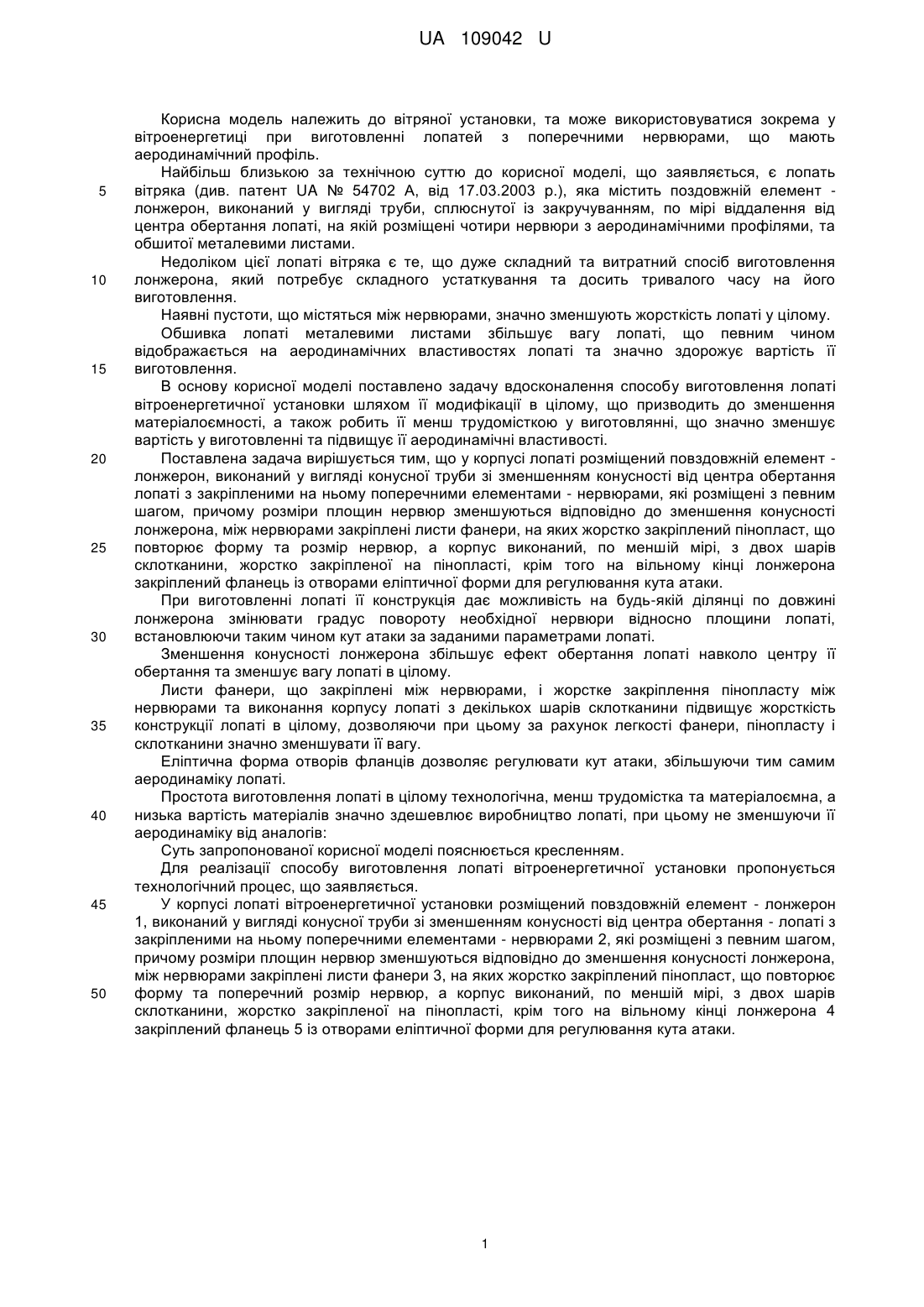

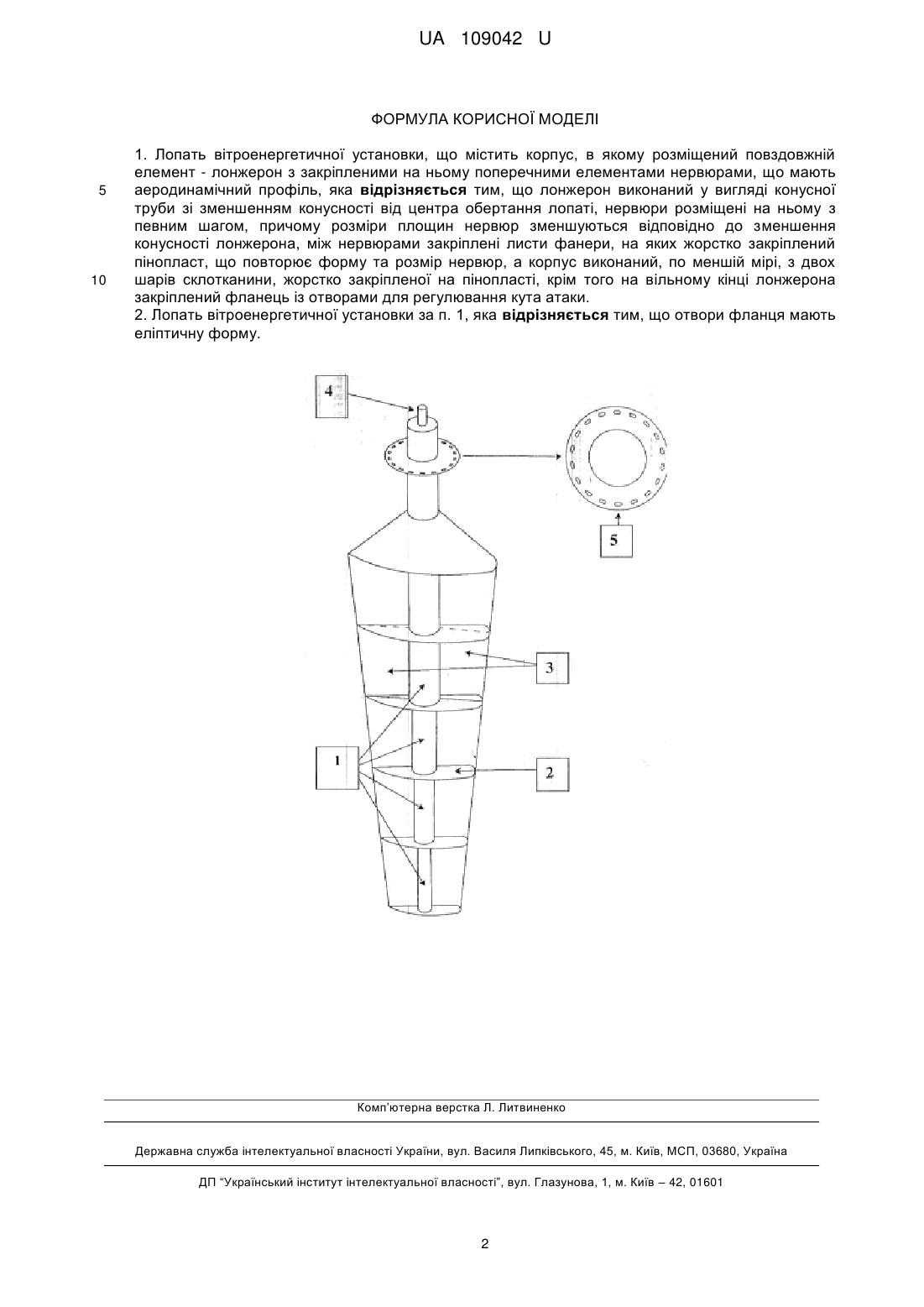

Реферат: Лопать вітроенергетичної установки містить корпус, в якому розміщений повздовжній елемент лонжерон з закріпленими на ньому поперечними елементами нервюрами, що мають аеродинамічний профіль. Лонжерон виконаний у вигляді конусної труби зі зменшенням конусності від центра обертання лопаті, нервюри розміщені на ньому з певним шагом. Розміри площин нервюр зменшуються відповідно до зменшення конусності лонжерона. Між нервюрами закріплені листи фанери, на яких жорстко закріплений пінопласт, що повторює форму та розмір нервюр. Корпус виконаний, по меншій мірі, з двох шарів склотканини, жорстко закріпленої на пінопласті. На вільному кінці лонжерона закріплений фланець із отворами для регулювання кута атаки. UA 109042 U (54) ЛОПАТЬ ВІТРОЕНЕРГЕТИЧНОЇ УСТАНОВКИ UA 109042 U UA 109042 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до вітряної установки, та може використовуватися зокрема у вітроенергетиці при виготовленні лопатей з поперечними нервюрами, що мають аеродинамічний профіль. Найбільш близькою за технічною суттю до корисної моделі, що заявляється, є лопать вітряка (див. патент UA № 54702 А, від 17.03.2003 p.), яка містить поздовжній елемент лонжерон, виконаний у вигляді труби, сплюснутої із закручуванням, по мірі віддалення від центра обертання лопаті, на якій розміщені чотири нервюри з аеродинамічними профілями, та обшитої металевими листами. Недоліком цієї лопаті вітряка є те, що дуже складний та витратний спосіб виготовлення лонжерона, який потребує складного устаткування та досить тривалого часу на його виготовлення. Наявні пустоти, що містяться між нервюрами, значно зменшують жорсткість лопаті у цілому. Обшивка лопаті металевими листами збільшує вагу лопаті, що певним чином відображається на аеродинамічних властивостях лопаті та значно здорожує вартість її виготовлення. В основу корисної моделі поставлено задачу вдосконалення способу виготовлення лопаті вітроенергетичної установки шляхом її модифікації в цілому, що призводить до зменшення матеріалоємності, а також робить її менш трудомісткою у виготовлянні, що значно зменшує вартість у виготовленні та підвищує її аеродинамічні властивості. Поставлена задача вирішується тим, що у корпусі лопаті розміщений повздовжній елемент лонжерон, виконаний у вигляді конусної труби зі зменшенням конусності від центра обертання лопаті з закріпленими на ньому поперечними елементами - нервюрами, які розміщені з певним шагом, причому розміри площин нервюр зменшуються відповідно до зменшення конусності лонжерона, між нервюрами закріплені листи фанери, на яких жорстко закріплений пінопласт, що повторює форму та розмір нервюр, а корпус виконаний, по меншій мірі, з двох шарів склотканини, жорстко закріпленої на пінопласті, крім того на вільному кінці лонжерона закріплений фланець із отворами еліптичної форми для регулювання кута атаки. При виготовленні лопаті її конструкція дає можливість на будь-якій ділянці по довжині лонжерона змінювати градус повороту необхідної нервюри відносно площини лопаті, встановлюючи таким чином кут атаки за заданими параметрами лопаті. Зменшення конусності лонжерона збільшує ефект обертання лопаті навколо центру її обертання та зменшує вагу лопаті в цілому. Листи фанери, що закріплені між нервюрами, і жорстке закріплення пінопласту між нервюрами та виконання корпусу лопаті з декількох шарів склотканини підвищує жорсткість конструкції лопаті в цілому, дозволяючи при цьому за рахунок легкості фанери, пінопласту і склотканини значно зменшувати її вагу. Еліптична форма отворів фланців дозволяє регулювати кут атаки, збільшуючи тим самим аеродинаміку лопаті. Простота виготовлення лопаті в цілому технологічна, менш трудомістка та матеріалоємна, а низька вартість матеріалів значно здешевлює виробництво лопаті, при цьому не зменшуючи її аеродинаміку від аналогів: Суть запропонованої корисної моделі пояснюється кресленням. Для реалізації способу виготовлення лопаті вітроенергетичної установки пропонується технологічний процес, що заявляється. У корпусі лопаті вітроенергетичної установки розміщений повздовжній елемент - лонжерон 1, виконаний у вигляді конусної труби зі зменшенням конусності від центра обертання - лопаті з закріпленими на ньому поперечними елементами - нервюрами 2, які розміщені з певним шагом, причому розміри площин нервюр зменшуються відповідно до зменшення конусності лонжерона, між нервюрами закріплені листи фанери 3, на яких жорстко закріплений пінопласт, що повторює форму та поперечний розмір нервюр, а корпус виконаний, по меншій мірі, з двох шарів склотканини, жорстко закріпленої на пінопласті, крім того на вільному кінці лонжерона 4 закріплений фланець 5 із отворами еліптичної форми для регулювання кута атаки. 1 UA 109042 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Лопать вітроенергетичної установки, що містить корпус, в якому розміщений повздовжній елемент - лонжерон з закріпленими на ньому поперечними елементами нервюрами, що мають аеродинамічний профіль, яка відрізняється тим, що лонжерон виконаний у вигляді конусної труби зі зменшенням конусності від центра обертання лопаті, нервюри розміщені на ньому з певним шагом, причому розміри площин нервюр зменшуються відповідно до зменшення конусності лонжерона, між нервюрами закріплені листи фанери, на яких жорстко закріплений пінопласт, що повторює форму та розмір нервюр, а корпус виконаний, по меншій мірі, з двох шарів склотканини, жорстко закріпленої на пінопласті, крім того на вільному кінці лонжерона закріплений фланець із отворами для регулювання кута атаки. 2. Лопать вітроенергетичної установки за п. 1, яка відрізняється тим, що отвори фланця мають еліптичну форму. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
