Спосіб роботи вітроенергетичної установки
Формула / Реферат
Спосіб роботи вітроенергетичної установки, що передбачає встановлення на єдиному валу з вітроколесом кінематично зв'язаного з ним генератора для живлення теплового контуру, який відрізняється тим, що одночасно з вітроколесом на валу встановлюють з відповідною кінематикою додатковий генератор для живлення системи видобутку електроенергії, при цьому систему оснащують стабілізатором частоти струму.
Текст

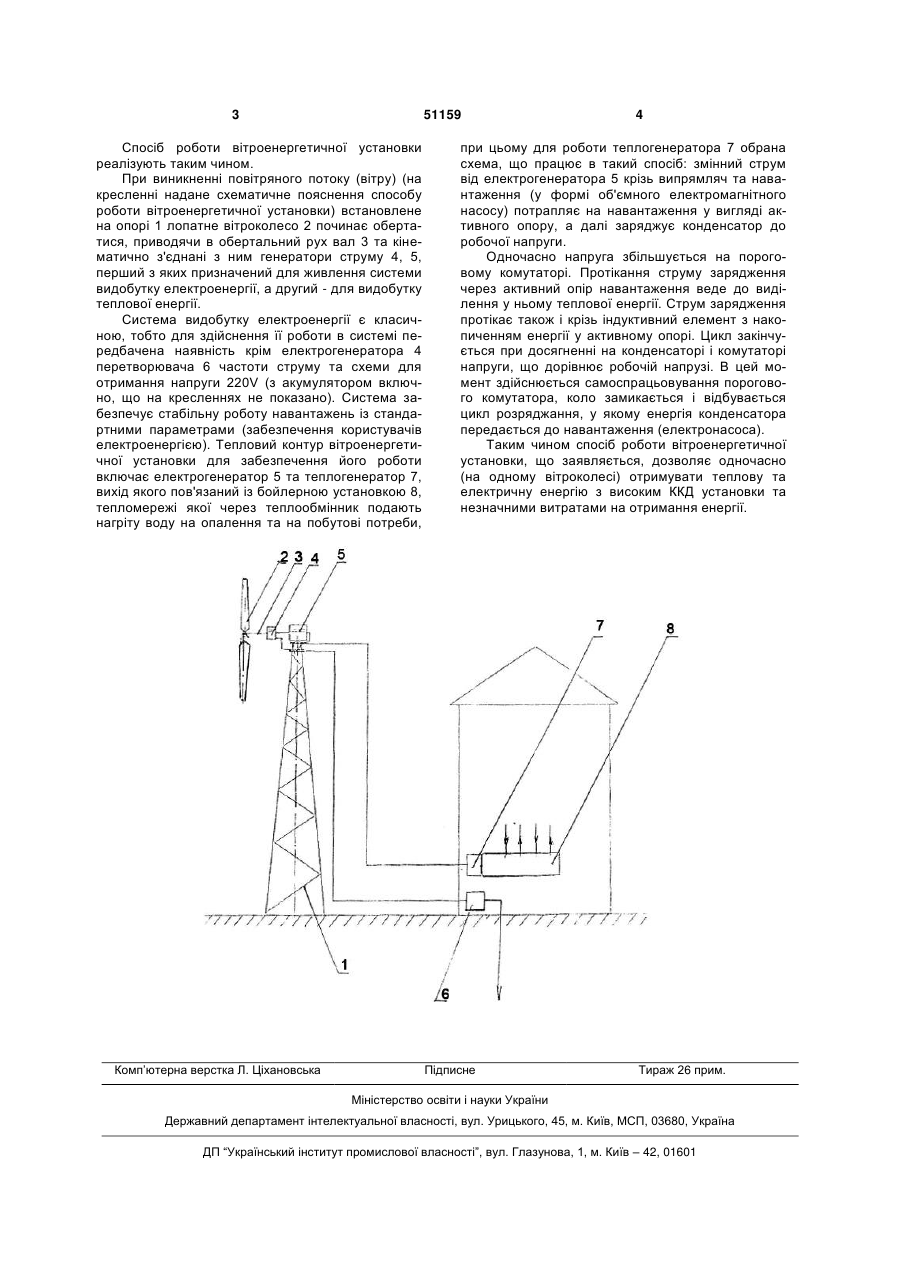

Спосіб роботи вітроенергетичної установки, що передбачає встановлення на єдиному валу з 3 51159 Спосіб роботи вітроенергетичної установки реалізують таким чином. При виникненні повітряного потоку (вітру) (на кресленні надане схематичне пояснення способу роботи вітроенергетичної установки) встановлене на опорі 1 лопатне вітроколесо 2 починає обертатися, приводячи в обертальний рух вал 3 та кінематично з'єднані з ним генератори струму 4, 5, перший з яких призначений для живлення системи видобутку електроенергії, а другий - для видобутку теплової енергії. Система видобутку електроенергії є класичною, тобто для здійснення її роботи в системі передбачена наявність крім електрогенератора 4 перетворювача 6 частоти струму та схеми для отримання напруги 220V (з акумулятором включно, що на кресленнях не показано). Система забезпечує стабільну роботу навантажень із стандартними параметрами (забезпечення користувачів електроенергією). Тепловий контур вітроенергетичної установки для забезпечення його роботи включає електрогенератор 5 та теплогенератор 7, вихід якого пов'язаний із бойлерною установкою 8, тепломережі якої через теплообмінник подають нагріту воду на опалення та на побутові потреби, Комп’ютерна верстка Л. Ціхановська 4 при цьому для роботи теплогенератора 7 обрана схема, що працює в такий спосіб: змінний струм від електрогенератора 5 крізь випрямляч та навантаження (у формі об'ємного електромагнітного насосу) потрапляє на навантаження у вигляді активного опору, а далі заряджує конденсатор до робочої напруги. Одночасно напруга збільшується на пороговому комутаторі. Протікання струму зарядження через активний опір навантаження веде до виділення у ньому теплової енергії. Струм зарядження протікає також і крізь індуктивний елемент з накопиченням енергії у активному опорі. Цикл закінчується при досягненні на конденсаторі і комутаторі напруги, що дорівнює робочій напрузі. В цей момент здійснюється самоспрацьовування порогового комутатора, коло замикається і відбувається цикл розряджання, у якому енергія конденсатора передається до навантаження (електронасоса). Таким чином спосіб роботи вітроенергетичної установки, що заявляється, дозволяє одночасно (на одному вітроколесі) отримувати теплову та електричну енергію з високим ККД установки та незначними витратами на отримання енергії. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for operation of wind-driven power plant
Автори англійськоюTrachuk Mykola Mykolaiovych
Назва патенту російськоюСпособ работы ветроэнергетической установки
Автори російськоюТрачук Николай Николаевич
МПК / Мітки
МПК: F03D 9/00
Мітки: спосіб, роботи, установки, вітроенергетичної
