Спосіб утилізації боєприпасів шляхом підриву з отриманням електричної енергії

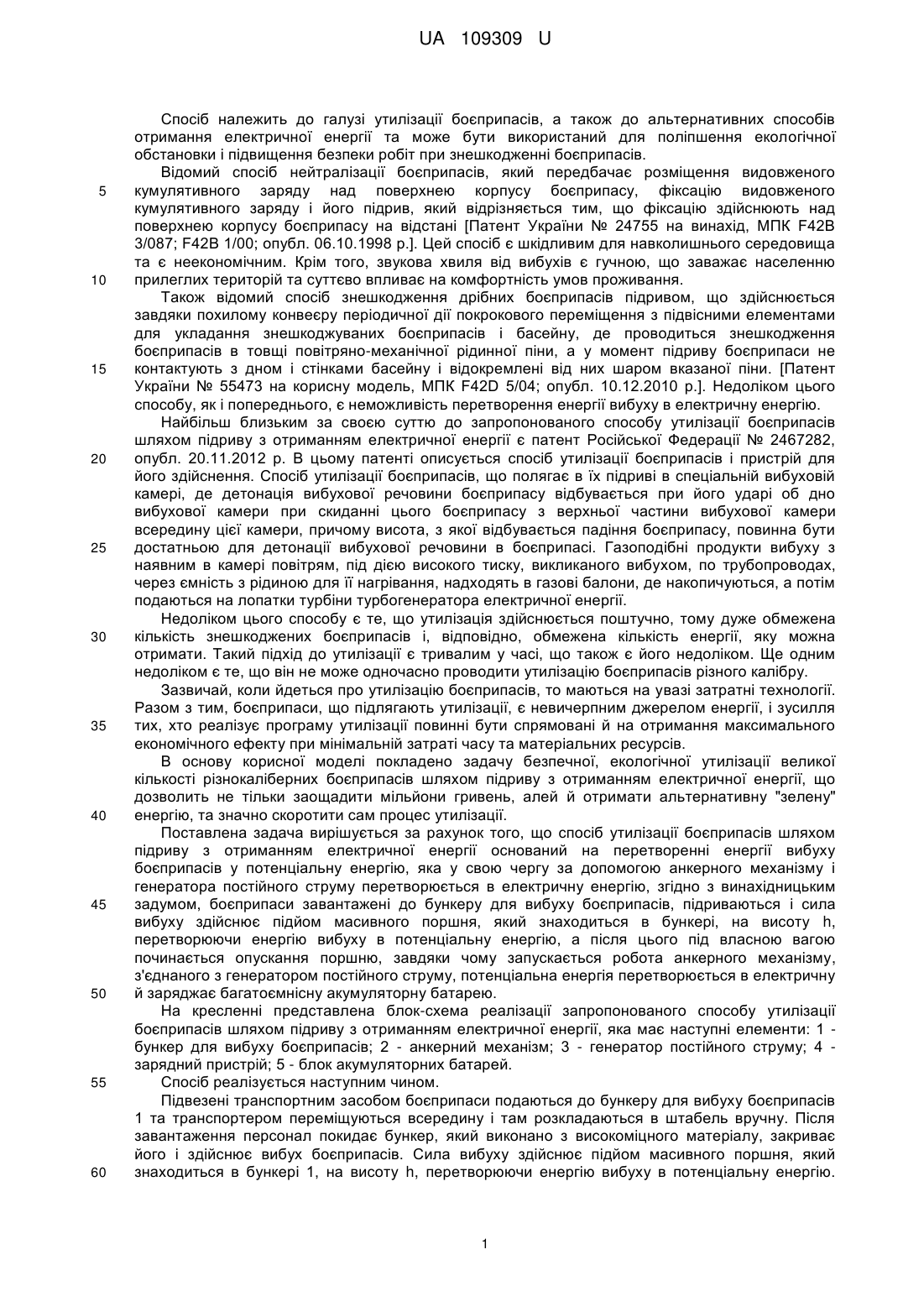

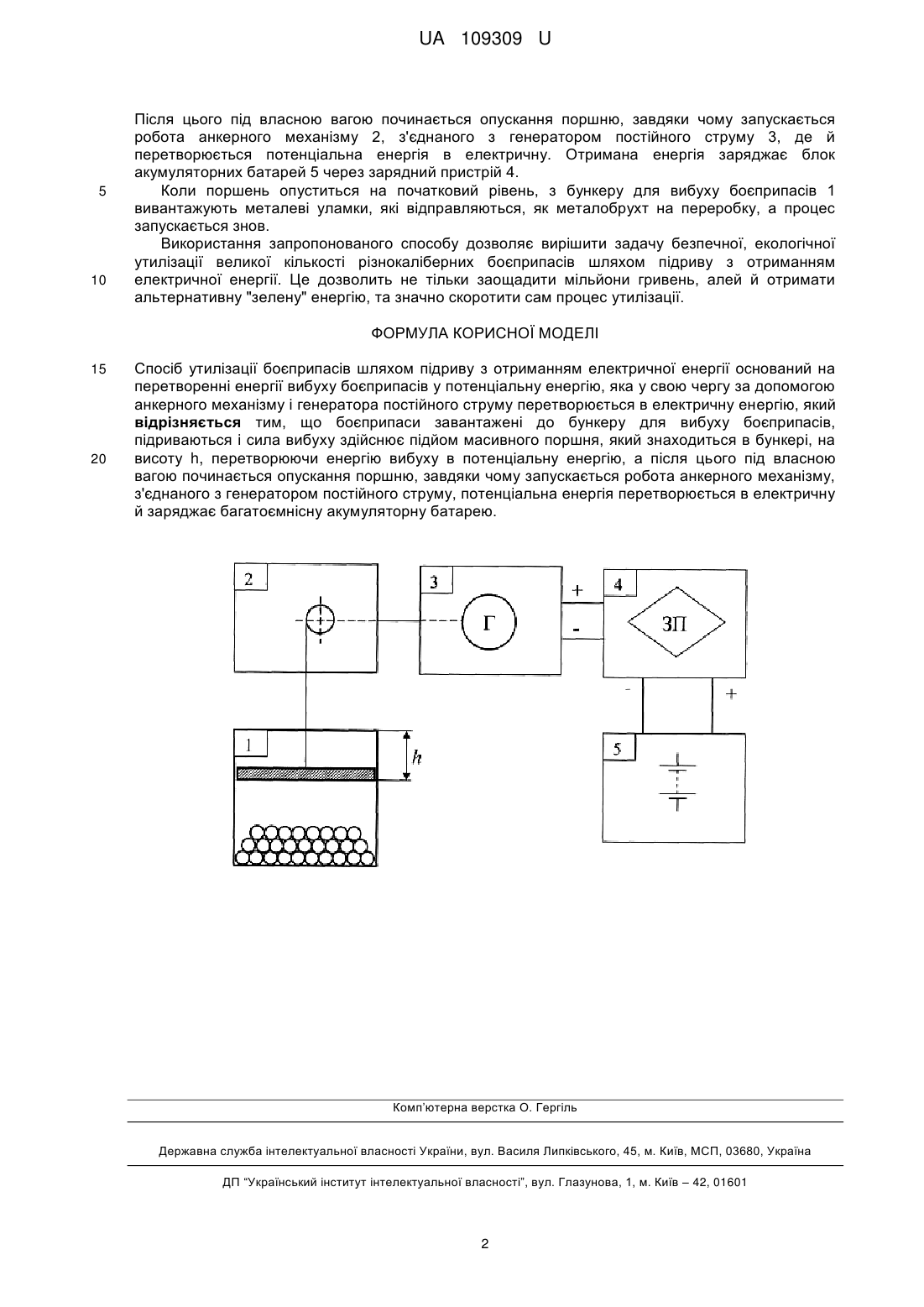

Реферат: Спосіб утилізації боєприпасів шляхом підриву з отриманням електричної енергії оснований на перетворенні енергії вибуху боєприпасів у потенціальну енергію, яка у свою чергу за допомогою анкерного механізму і генератора постійного струму перетворюється в електричну енергію. Боєприпаси завантажені до бункеру для вибуху боєприпасів, підриваються і сила вибуху здійснює підйом масивного поршня, який знаходиться в бункері, на висоту h, перетворюючи енергію вибуху в потенціальну енергію, а після цього під власною вагою починається опускання поршню, завдяки чому запускається робота анкерного механізму, з'єднаного з генератором постійного струму, потенціальна енергія перетворюється в електричну й заряджає багатоємнісну акумуляторну батарею. UA 109309 U (54) СПОСІБ УТИЛІЗАЦІЇ БОЄПРИПАСІВ ШЛЯХОМ ПІДРИВУ З ОТРИМАННЯМ ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ UA 109309 U UA 109309 U 5 10 15 20 25 30 35 40 45 50 55 60 Спосіб належить до галузі утилізації боєприпасів, а також до альтернативних способів отримання електричної енергії та може бути використаний для поліпшення екологічної обстановки і підвищення безпеки робіт при знешкодженні боєприпасів. Відомий спосіб нейтралізації боєприпасів, який передбачає розміщення видовженого кумулятивного заряду над поверхнею корпусу боєприпасу, фіксацію видовженого кумулятивного заряду і його підрив, який відрізняється тим, що фіксацію здійснюють над поверхнею корпусу боєприпасу на відстані [Патент України № 24755 на винахід, МПК F42B 3/087; F42B 1/00; опубл. 06.10.1998 p.]. Цей спосіб є шкідливим для навколишнього середовища та є неекономічним. Крім того, звукова хвиля від вибухів є гучною, що заважає населенню прилеглих територій та суттєво впливає на комфортність умов проживання. Також відомий спосіб знешкодження дрібних боєприпасів підривом, що здійснюється завдяки похилому конвеєру періодичної дії покрокового переміщення з підвісними елементами для укладання знешкоджуваних боєприпасів і басейну, де проводиться знешкодження боєприпасів в товщі повітряно-механічної рідинної піни, а у момент підриву боєприпаси не контактують з дном і стінками басейну і відокремлені від них шаром вказаної піни. [Патент України № 55473 на корисну модель, МПК F42D 5/04; опубл. 10.12.2010 р.]. Недоліком цього способу, як і попереднього, є неможливість перетворення енергії вибуху в електричну енергію. Найбільш близьким за своєю суттю до запропонованого способу утилізації боєприпасів шляхом підриву з отриманням електричної енергії є патент Російської Федерації № 2467282, опубл. 20.11.2012 р. В цьому патенті описується спосіб утилізації боєприпасів і пристрій для його здійснення. Спосіб утилізації боєприпасів, що полягає в їх підриві в спеціальній вибуховій камері, де детонація вибухової речовини боєприпасу відбувається при його ударі об дно вибухової камери при скиданні цього боєприпасу з верхньої частини вибухової камери всередину цієї камери, причому висота, з якої відбувається падіння боєприпасу, повинна бути достатньою для детонації вибухової речовини в боєприпасі. Газоподібні продукти вибуху з наявним в камері повітрям, під дією високого тиску, викликаного вибухом, по трубопроводах, через ємність з рідиною для її нагрівання, надходять в газові балони, де накопичуються, а потім подаються на лопатки турбіни турбогенератора електричної енергії. Недоліком цього способу є те, що утилізація здійснюється поштучно, тому дуже обмежена кількість знешкоджених боєприпасів і, відповідно, обмежена кількість енергії, яку можна отримати. Такий підхід до утилізації є тривалим у часі, що також є його недоліком. Ще одним недоліком є те, що він не може одночасно проводити утилізацію боєприпасів різного калібру. Зазвичай, коли йдеться про утилізацію боєприпасів, то маються на увазі затратні технології. Разом з тим, боєприпаси, що підлягають утилізації, є невичерпним джерелом енергії, і зусилля тих, хто реалізує програму утилізації повинні бути спрямовані й на отримання максимального економічного ефекту при мінімальній затраті часу та матеріальних ресурсів. В основу корисної моделі покладено задачу безпечної, екологічної утилізації великої кількості різнокаліберних боєприпасів шляхом підриву з отриманням електричної енергії, що дозволить не тільки заощадити мільйони гривень, алей й отримати альтернативну "зелену" енергію, та значно скоротити сам процес утилізації. Поставлена задача вирішується за рахунок того, що спосіб утилізації боєприпасів шляхом підриву з отриманням електричної енергії оснований на перетворенні енергії вибуху боєприпасів у потенціальну енергію, яка у свою чергу за допомогою анкерного механізму і генератора постійного струму перетворюється в електричну енергію, згідно з винахідницьким задумом, боєприпаси завантажені до бункеру для вибуху боєприпасів, підриваються і сила вибуху здійснює підйом масивного поршня, який знаходиться в бункері, на висоту h, перетворюючи енергію вибуху в потенціальну енергію, а після цього під власною вагою починається опускання поршню, завдяки чому запускається робота анкерного механізму, з'єднаного з генератором постійного струму, потенціальна енергія перетворюється в електричну й заряджає багатоємнісну акумуляторну батарею. На кресленні представлена блок-схема реалізації запропонованого способу утилізації боєприпасів шляхом підриву з отриманням електричної енергії, яка має наступні елементи: 1 бункер для вибуху боєприпасів; 2 - анкерний механізм; 3 - генератор постійного струму; 4 зарядний пристрій; 5 - блок акумуляторних батарей. Спосіб реалізується наступним чином. Підвезені транспортним засобом боєприпаси подаються до бункеру для вибуху боєприпасів 1 та транспортером переміщуються всередину і там розкладаються в штабель вручну. Після завантаження персонал покидає бункер, який виконано з високоміцного матеріалу, закриває його і здійснює вибух боєприпасів. Сила вибуху здійснює підйом масивного поршня, який знаходиться в бункері 1, на висоту h, перетворюючи енергію вибуху в потенціальну енергію. 1 UA 109309 U 5 10 Після цього під власною вагою починається опускання поршню, завдяки чому запускається робота анкерного механізму 2, з'єднаного з генератором постійного струму 3, де й перетворюється потенціальна енергія в електричну. Отримана енергія заряджає блок акумуляторних батарей 5 через зарядний пристрій 4. Коли поршень опуститься на початковий рівень, з бункеру для вибуху боєприпасів 1 вивантажують металеві уламки, які відправляються, як металобрухт на переробку, а процес запускається знов. Використання запропонованого способу дозволяє вирішити задачу безпечної, екологічної утилізації великої кількості різнокаліберних боєприпасів шляхом підриву з отриманням електричної енергії. Це дозволить не тільки заощадити мільйони гривень, алей й отримати альтернативну "зелену" енергію, та значно скоротити сам процес утилізації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб утилізації боєприпасів шляхом підриву з отриманням електричної енергії оснований на перетворенні енергії вибуху боєприпасів у потенціальну енергію, яка у свою чергу за допомогою анкерного механізму і генератора постійного струму перетворюється в електричну енергію, який відрізняється тим, що боєприпаси завантажені до бункеру для вибуху боєприпасів, підриваються і сила вибуху здійснює підйом масивного поршня, який знаходиться в бункері, на висоту h, перетворюючи енергію вибуху в потенціальну енергію, а після цього під власною вагою починається опускання поршню, завдяки чому запускається робота анкерного механізму, з'єднаного з генератором постійного струму, потенціальна енергія перетворюється в електричну й заряджає багатоємнісну акумуляторну батарею. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
