Вантова система

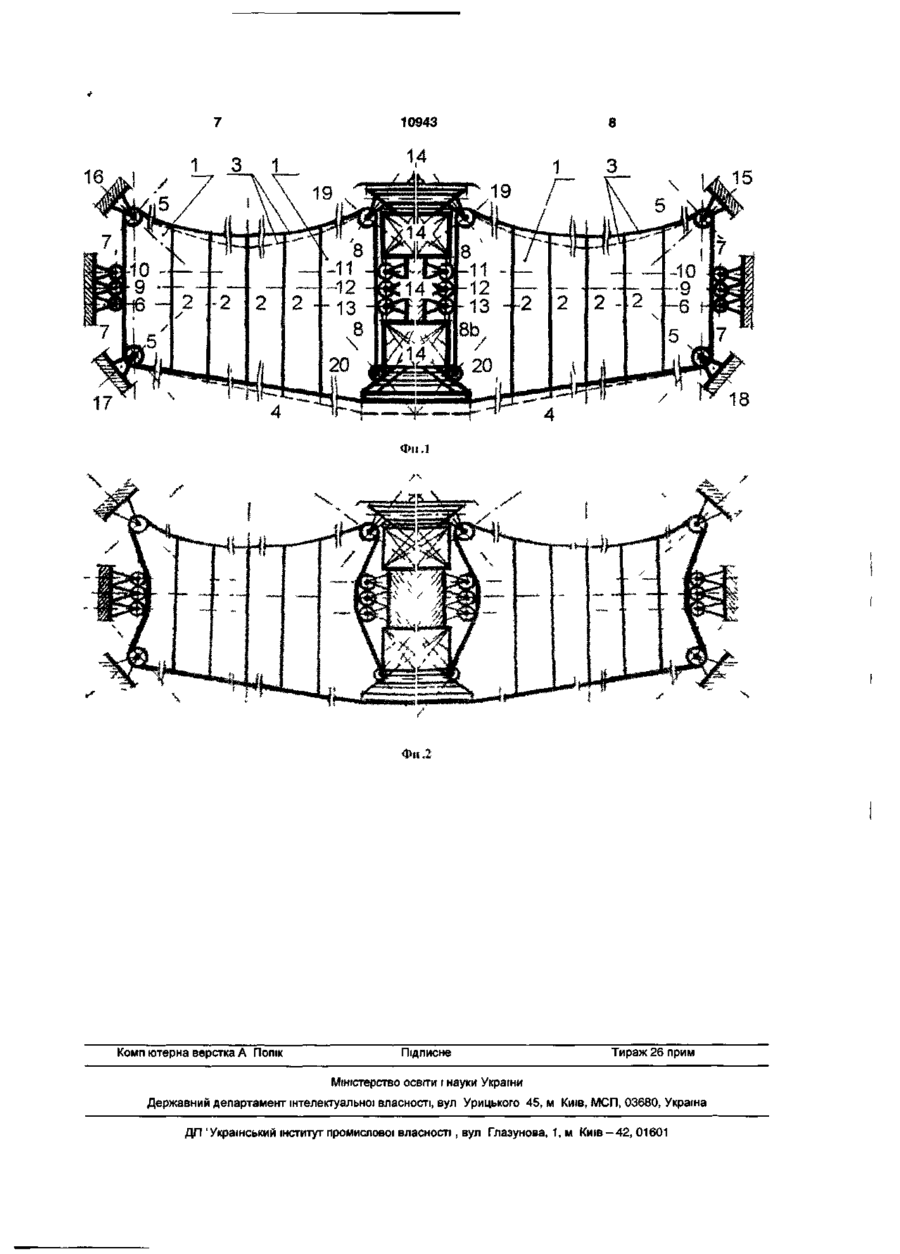

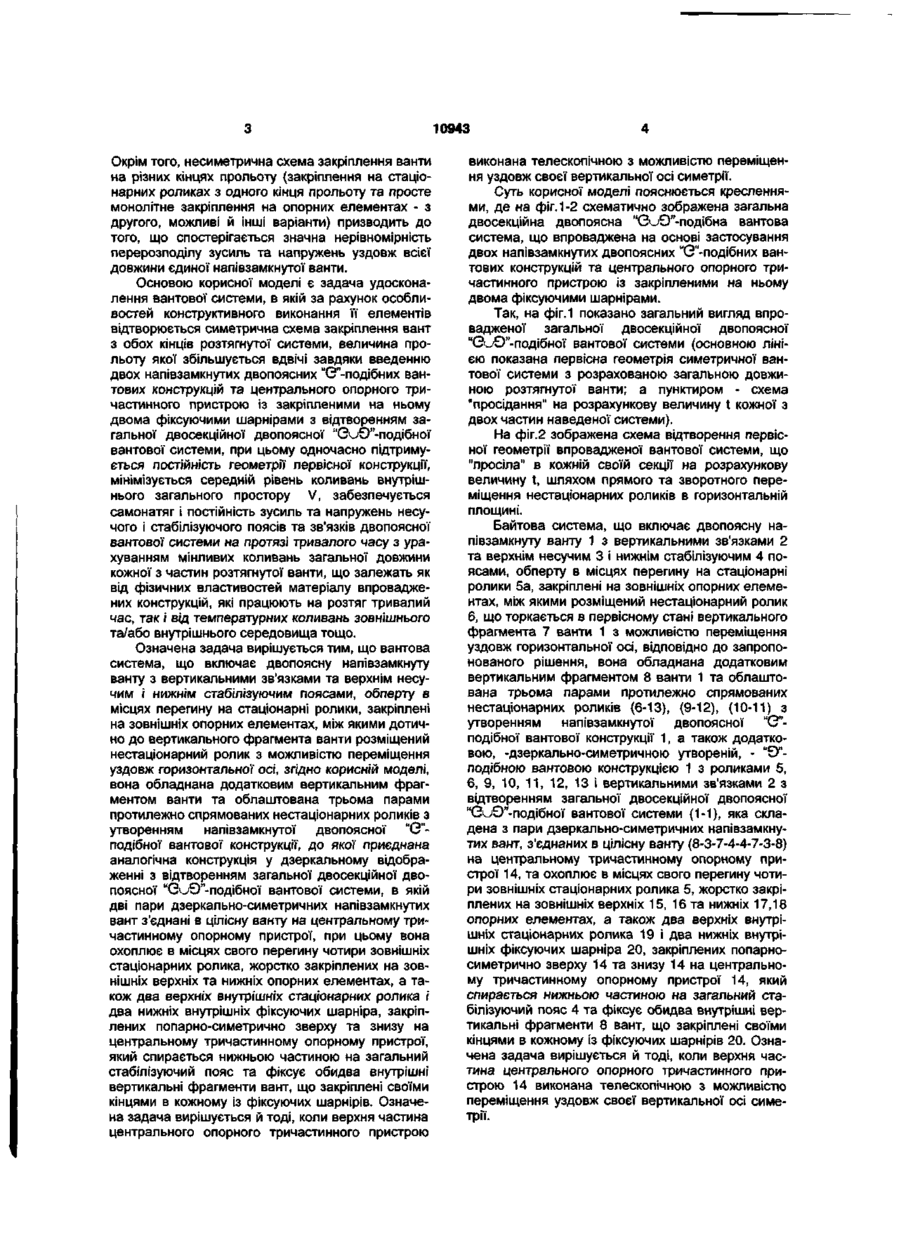

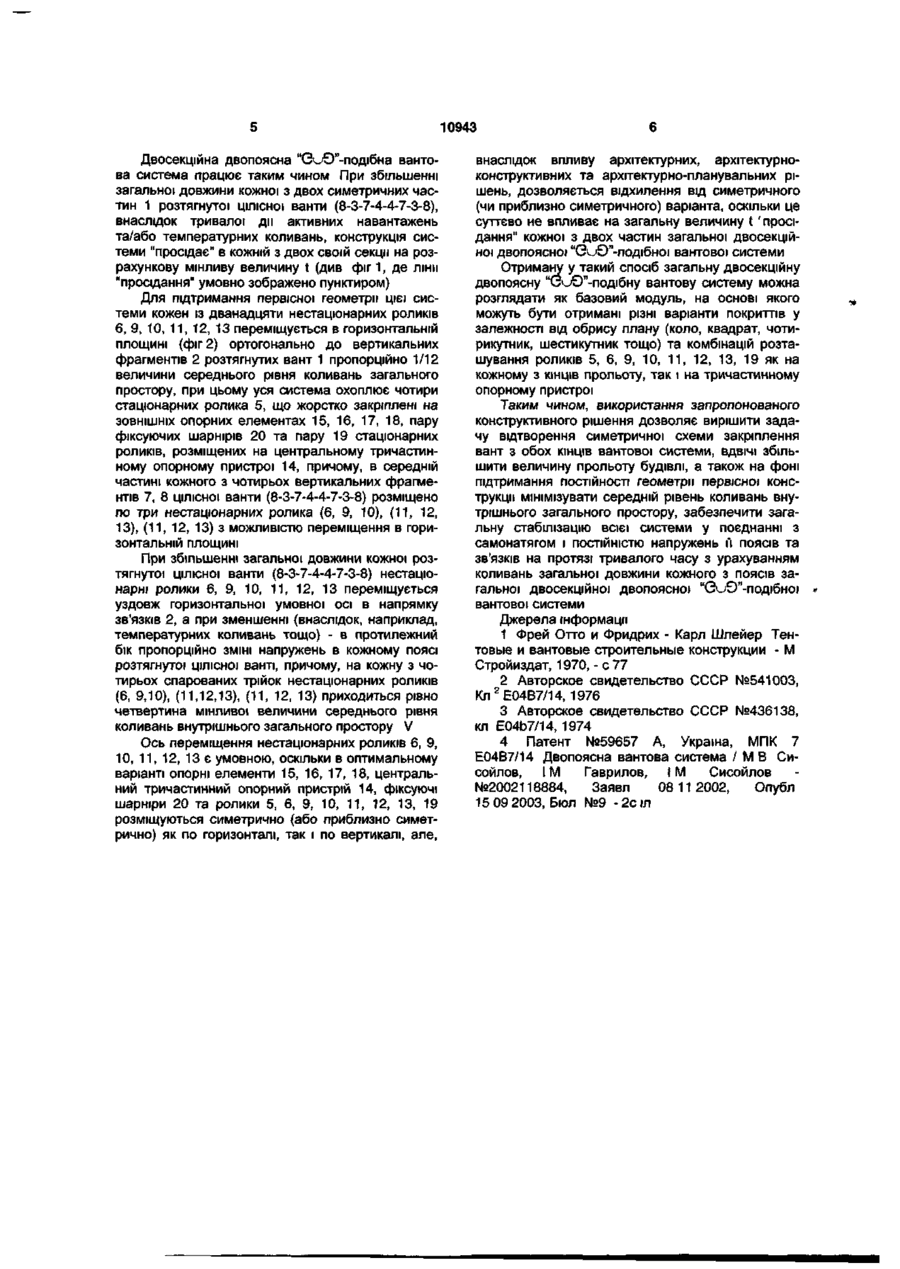

1. Байтова система, що містить двопоясну напівзамкнуту ванту з вертикальними зв'язками та верхнім несучим і нижнім стабілізуючим поясами, обперту в місцях перегину на стаціонарні ролики, закріплені на зовнішніх опорних елементах, між якими дотично до вертикального фрагмента ванти розміщений нестаціонарний ролик з можливістю переміщення уздовж горизонтальної осі, яка відрізняється тим, що вона обладнана додатковим вертикальним фрагментом ванти та обладнана трьома парами протилежно спрямованих нестаціонарних роликів з утворенням напівзамкнутої дво поясної "О"-подібної вантової конструкції, до якої приєднана аналогічна конструкція у дзеркальному відображенні з відтворенням загальної двосекційної двопоясної "G^O''-подібної вантової системи, в якій дві пари дзеркально симетричних напівзамкнутих вант з'єднані в цілісну ванту на центральному тричастинному опорному пристрої, при цьому вона охоплює в місцях свого перегину чотири зовнішні стаціонарні ролики, жорстко закріплені на зовнішніх верхніх та нижніх опорних елементах, а також два верхні внутрішні стаціонарні ролики і два нижні внутрішні фіксуючі шарніри, закріплені попарно симетрично зверху та знизу на центральному тричастинному опорному пристрої, який обпирається нижньою частиною на загальний стабілізуючий пояс та фіксує обидва внутрішні вертикальні фрагменти вант, що закріплені своїми кінцями в кожному із фіксуючих шарнірів. 2. Вантова система за п. 1, яка відрізняється тим, що верхня частина центрального опорного тричастинного пристрою виконана телескопічною з можливістю переміщення уздовж своєї вертикальної осі симетрії. со Корисна модель відноситься до будівництва, а саме - до висячих вантових систем, і може бути використана для перекриття значних прольотів будівель і споруд різного призначення, наприклад, цирків, палаців спорту, палаців культури, промислових корпусів, овочесховищ, зерносховищ тощо при їх різноманітному обрисі в плані (коло, еліпс, квадрат, замкнутий N - кутник, N>3 тощо). Широко відомі однопоясні вантові системи [1, 2], які використовують розповсюджене конструктивне рішення на основі поєднання сумісної роботи ванти та шарніру та/або інших шарнірноподібних пристроїв, механізмів та елементів. Одним з найголовніших недоліків цих систем є те, що вони не забезпечують необхідної стабілізації будівельної конструкції внаслідок повної чи часткової відокремленості несучого та стабілізуючого поясів. В сучасній практиці відома також конструкція [3], яка, завдяки використанню роликів, закріпле них на опорних елементах, відтворює цілісну двопоясну вантову систему, що поєднує два окремих пояси, - несучий та стабілізуючий, - виконані у вигляді напівзамкнутої ванти зі зв'язками, обпертої в місцях перегину на стаціонарні ролики, що закріплені на опорних елементах. Найбільшим недоліком цієї системи є те, що при тривалих строках експлуатації суттєво змінюється первісна геометрія конструкції внаслідок зміни фізичних властивостей матеріалу. Найбільш близькою до пропонованої є конструкція [4], до якої з метою підтримки первісної геометрії двопоясної вантової системи додатково включений нестаціонарний ролик, розміщений між двома стаціонарними, з можливістю його переміщення в горизонтальній площині. Основним недоліком цієї системи є те, що застосування двопоясної напівзамкнутої ванти у вигляді одного цілісного елемента суттєво обмежує величину прольоту будівлі, що перекривається. О) 10943 Окрім того, несиметрична схема закріплення ванти на різних кінцях прольоту (закріплення на стаціонарних роликах з одного кінця прольоту та просте монолітне закріплення на опорних елементах - з другого, можливі й інші варіанти) призводить до того, що спостерігається значна нерівномірність перерозподілу зусиль та напружень уздовж всієї довжини єдиної напівзамкнутої ванти. Основою корисної моделі є задача удосконалення вантової системи, в якій за рахунок особливостей конструктивного виконання її елементів відтворюється симетрична схема закріплення вант з обох кінців розтягнутої системи, величина прольоту якої збільшується вдвічі завдяки введенню двох напівзамкнутих двопоясних "G''-подібних вантових конструкцій та центрального опорного тричастинного пристрою із закріпленими на ньому двома фіксуючими шарнірами з відтворенням загальної двосекційної двопоясної "ОиО"-подібної вантової системи, при цьому одночасно підтримується постійність геометрії первісної конструкції, мінімізується середній рівень коливань внутрішнього загального простору V, забезпечується самонатяг і постійність зусиль та напружень несучого і стабілізуючого поясів та зв'язків двопоясної вантової системи на протязі тривалого часу з урахуванням мінливих коливань загальної довжини кожної з частин розтягнутої ванти, що залежать як від фізичних властивостей матеріалу впроваджених конструкцій, які працюють на розтяг тривалий час, так і від температурних коливань зовнішнього та/або внутрішнього середовища тощо. Означена задача вирішується тим, що вантова система, що включає двопоясну напівзамкнуту ванту з вертикальними зв'язками та верхнім несучим і нижнім стабілізуючим поясами, обперту в місцях перегину на стаціонарні ролики, закріплені на зовнішніх опорних елементах, між якими дотично до вертикального фрагмента ванти розміщений нестаціонарний ролик з можливістю переміщення уздовж горизонтальної осі, згідно корисній моделі, вона обладнана додатковим вертикальним фрагментом ванти та облаштована трьома парами протилежно спрямованих нестаціонарних роликів з утворенням напівзамкнутої двопоясної "G"подібної вантової конструкції, до яко)' приєднана аналогічна конструкція у дзеркальному відображенні з відтворенням загальної двосекційної двопоясної "G^O''-подібної вантової системи, в якій дві пари дзеркально-симетричних напівзамкнутих вант з'єднані в цілісну ванту на центральному тричастинному опорному пристрої, при цьому вона охоплює в місцях свого перегину чотири зовнішніх стаціонарних ролика, жорстко закріплених на зовнішніх верхніх та нижніх опорних елементах, а також два верхніх внутрішніх стаціонарних ролика і два нижніх внутрішніх фіксуючих шарніра, закріплених попарно-симетрично зверху та знизу на центральному тричастинному опорному пристрої, який спирається нижньою частиною на загальний стабілізуючий пояс та фіксує обидва внутрішні вертикальні фрагменти вант, що закріплені своїми кінцями в кожному із фіксуючих шарнірів. Означена задача вирішується й тоді, коли верхня частина центрального опорного тричастинного пристрою виконана телескопічною з можливістю переміщення уздовж своєї вертикальної осі симетрії. Суть корисної моделі пояснюється кресленнями, де на фіг. 1-2 схематично зображена загальна двосекційна двопоясна "G^jQ''-подібна вантова система, що впроваджена на основі застосування двох напівзамкнутих двопоясних "G''-подібних вантових конструкцій та центрального опорного тричастинного пристрою із закріпленими на ньому двома фіксуючими шарнірами. Так, на фіг.1 показано загальний вигляд впровадженої загальної двосекційної двопоясної "О
