Будівельна панель “тпліт”

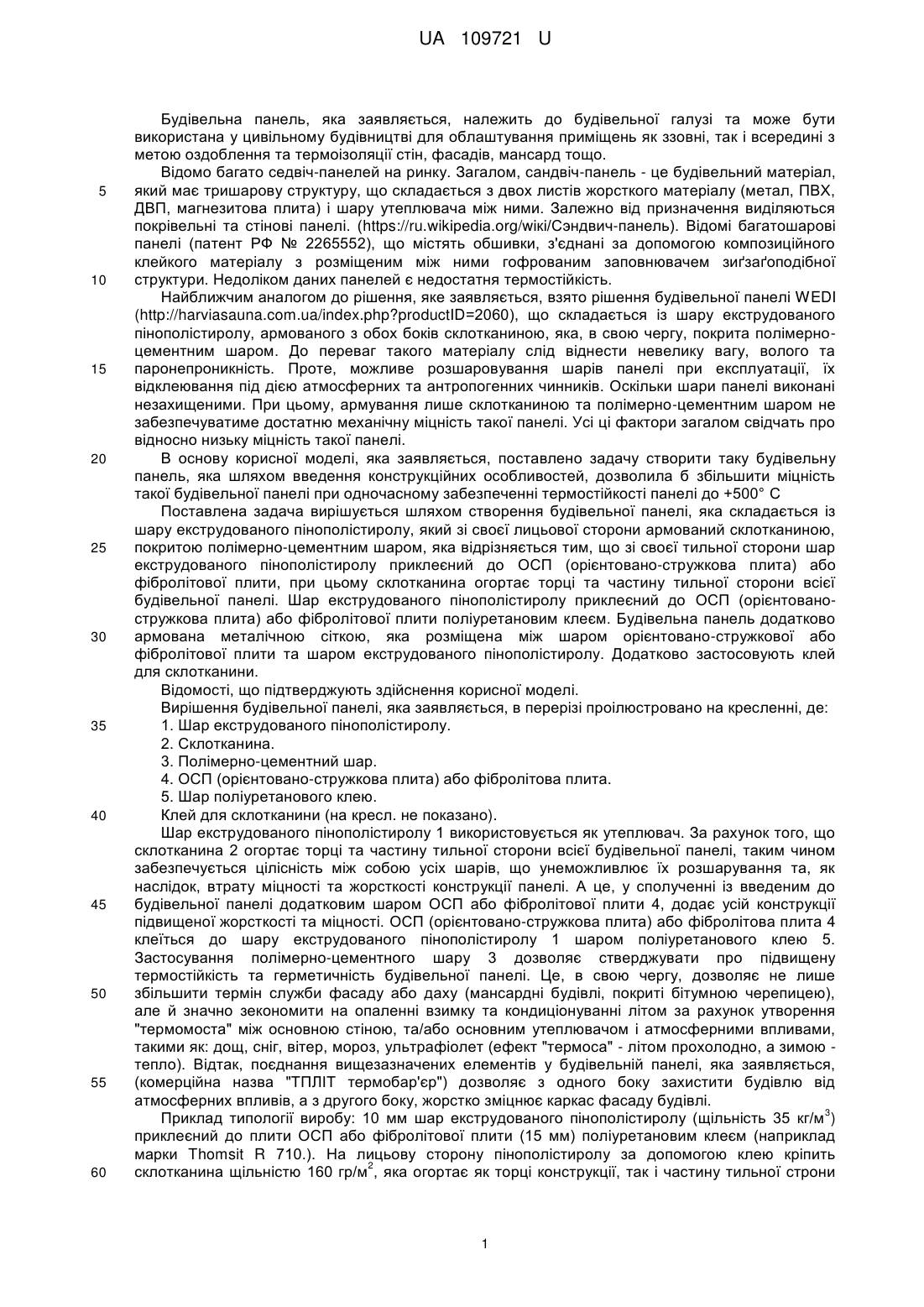

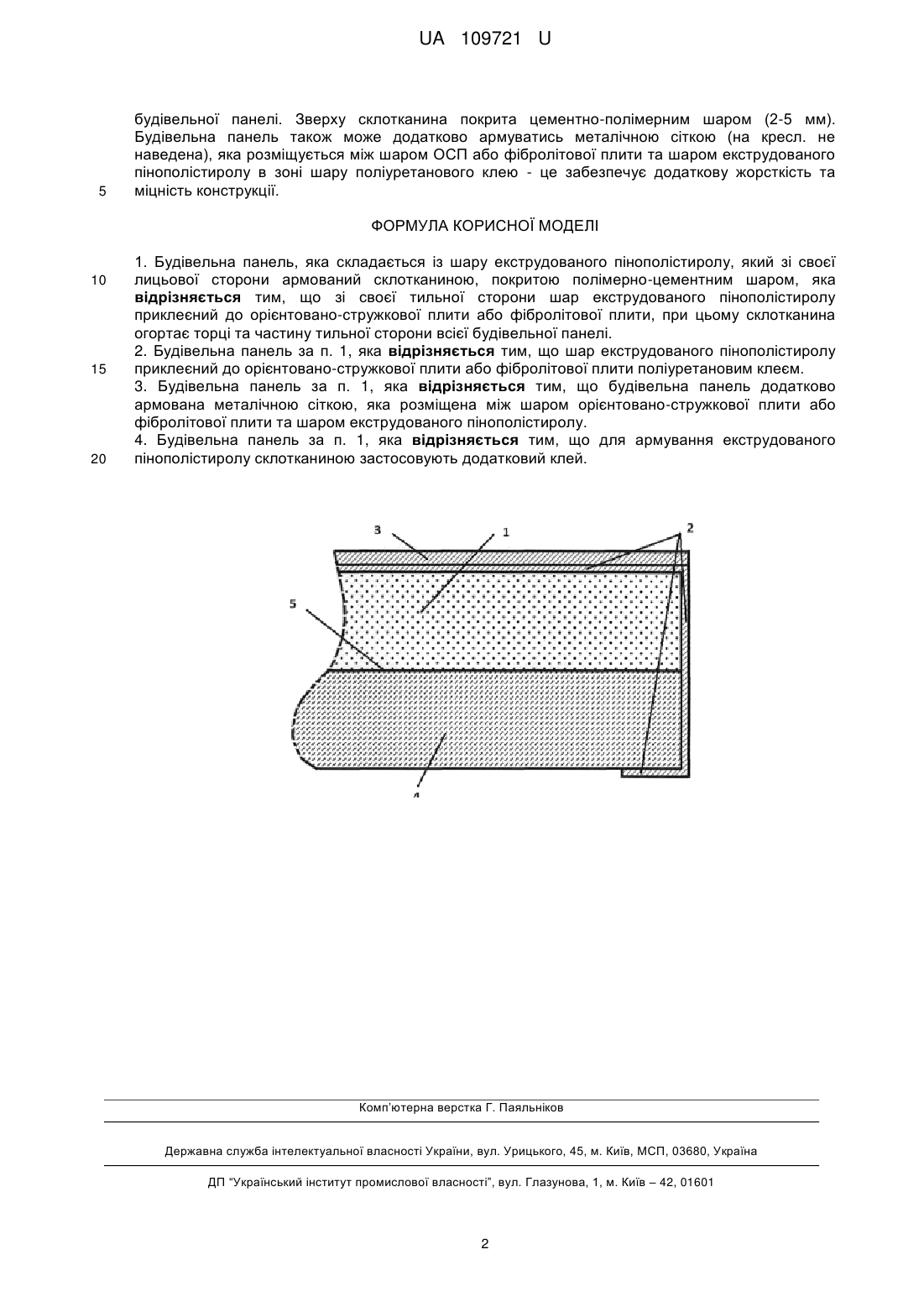

Реферат: Будівельна панель "ТПЛІТ", яка складається із шару екструдованого пінополістиролу, який зі своєї лицьової сторони армований склотканиною, покритою полімерно-цементним шаром, причому зі своєї тильної сторони шар екструдованого пінополістиролу приклеєний до орієнтовано-стружкової плити або фібролітової плити, при цьому склотканина огортає торці та частину тильної сторони всієї будівельної панелі. UA 109721 U (54) БУДІВЕЛЬНА ПАНЕЛЬ "ТПЛІТ" UA 109721 U UA 109721 U 5 10 15 20 25 30 35 40 45 50 55 60 Будівельна панель, яка заявляється, належить до будівельної галузі та може бути використана у цивільному будівництві для облаштування приміщень як ззовні, так і всередині з метою оздоблення та термоізоляції стін, фасадів, мансард тощо. Відомо багато седвіч-панелей на ринку. Загалом, сандвіч-панель - це будівельний матеріал, який має тришарову структуру, що складається з двох листів жорсткого матеріалу (метал, ПВХ, ДВП, магнезитова плита) і шару утеплювача між ними. Залежно від призначення виділяються покрівельні та стінові панелі. (https://ru.wikіреdіа.оrg/wікі/Сэндвич-панель). Відомі багатошарові панелі (патент РФ № 2265552), що містять обшивки, з'єднані за допомогою композиційного клейкого матеріалу з розміщеним між ними гофрованим заповнювачем зиґзаґоподібної структури. Недоліком даних панелей є недостатня термостійкість. Найближчим аналогом до рішення, яке заявляється, взято рішення будівельної панелі WEDI (http://harviasauna.com.ua/index.php?productID=2060), що складається із шару екструдованого пінополістиролу, армованого з обох боків склотканиною, яка, в свою чергу, покрита полімерноцементним шаром. До переваг такого матеріалу слід віднести невелику вагу, волого та паронепроникність. Проте, можливе розшаровування шарів панелі при експлуатації, їх відклеювання під дією атмосферних та антропогенних чинників. Оскільки шари панелі виконані незахищеними. При цьому, армування лише склотканиною та полімерно-цементним шаром не забезпечуватиме достатню механічну міцність такої панелі. Усі ці фактори загалом свідчать про відносно низьку міцність такої панелі. В основу корисної моделі, яка заявляється, поставлено задачу створити таку будівельну панель, яка шляхом введення конструкційних особливостей, дозволила б збільшити міцність такої будівельної панелі при одночасному забезпеченні термостійкості панелі до +500° С Поставлена задача вирішується шляхом створення будівельної панелі, яка складається із шару екструдованого пінополістиролу, який зі своєї лицьової сторони армований склотканиною, покритою полімерно-цементним шаром, яка відрізняється тим, що зі своєї тильної сторони шар екструдованого пінополістиролу приклеєний до ОСП (орієнтовано-стружкова плита) або фібролітової плити, при цьому склотканина огортає торці та частину тильної сторони всієї будівельної панелі. Шар екструдованого пінополістиролу приклеєний до ОСП (орієнтованостружкова плита) або фібролітової плити поліуретановим клеєм. Будівельна панель додатково армована металічною сіткою, яка розміщена між шаром орієнтовано-стружкової або фібролітової плити та шаром екструдованого пінополістиролу. Додатково застосовують клей для склотканини. Відомості, що підтверджують здійснення корисної моделі. Вирішення будівельної панелі, яка заявляється, в перерізі проілюстровано на кресленні, де: 1. Шар екструдованого пінополістиролу. 2. Склотканина. 3. Полімерно-цементний шар. 4. ОСП (орієнтовано-стружкова плита) або фібролітова плита. 5. Шар поліуретанового клею. Клей для склотканини (на кресл. не показано). Шар екструдованого пінополістиролу 1 використовується як утеплювач. За рахунок того, що склотканина 2 огортає торці та частину тильної сторони всієї будівельної панелі, таким чином забезпечується цілісність між собою усіх шарів, що унеможливлює їх розшарування та, як наслідок, втрату міцності та жорсткості конструкції панелі. А це, у сполученні із введеним до будівельної панелі додатковим шаром ОСП або фібролітової плити 4, додає усій конструкції підвищеної жорсткості та міцності. ОСП (орієнтовано-стружкова плита) або фібролітова плита 4 клеїться до шару екструдованого пінополістиролу 1 шаром поліуретанового клею 5. Застосування полімерно-цементного шару 3 дозволяє стверджувати про підвищену термостійкість та герметичність будівельної панелі. Це, в свою чергу, дозволяє не лише збільшити термін служби фасаду або даху (мансардні будівлі, покриті бітумною черепицею), але й значно зекономити на опаленні взимку та кондиціонуванні літом за рахунок утворення "термомоста" між основною стіною, та/або основним утеплювачом і атмосферними впливами, такими як: дощ, сніг, вітер, мороз, ультрафіолет (ефект "термоса" - літом прохолодно, а зимою тепло). Відтак, поєднання вищезазначених елементів у будівельній панелі, яка заявляється, (комерційна назва "ТПЛІТ термобар'єр") дозволяє з одного боку захистити будівлю від атмосферних впливів, а з другого боку, жорстко зміцнює каркас фасаду будівлі. 3 Приклад типології виробу: 10 мм шар екструдованого пінополістиролу (щільність 35 кг/м ) приклеєний до плити ОСП або фібролітової плити (15 мм) поліуретановим клеєм (наприклад марки Thomsit R 710.). На лицьову сторону пінополістиролу за допомогою клею кріпить 2 склотканина щільністю 160 гр/м , яка огортає як торці конструкції, так і частину тильної строни 1 UA 109721 U 5 будівельної панелі. Зверху склотканина покрита цементно-полімерним шаром (2-5 мм). Будівельна панель також може додатково армуватись металічною сіткою (на кресл. не наведена), яка розміщується між шаром ОСП або фібролітової плити та шаром екструдованого пінополістиролу в зоні шару поліуретанового клею - це забезпечує додаткову жорсткість та міцність конструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Будівельна панель, яка складається із шару екструдованого пінополістиролу, який зі своєї лицьової сторони армований склотканиною, покритою полімерно-цементним шаром, яка відрізняється тим, що зі своєї тильної сторони шар екструдованого пінополістиролу приклеєний до орієнтовано-стружкової плити або фібролітової плити, при цьому склотканина огортає торці та частину тильної сторони всієї будівельної панелі. 2. Будівельна панель за п. 1, яка відрізняється тим, що шар екструдованого пінополістиролу приклеєний до орієнтовано-стружкової плити або фібролітової плити поліуретановим клеєм. 3. Будівельна панель за п. 1, яка відрізняється тим, що будівельна панель додатково армована металічною сіткою, яка розміщена між шаром орієнтовано-стружкової плити або фібролітової плити та шаром екструдованого пінополістиролу. 4. Будівельна панель за п. 1, яка відрізняється тим, що для армування екструдованого пінополістиролу склотканиною застосовують додатковий клей. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
