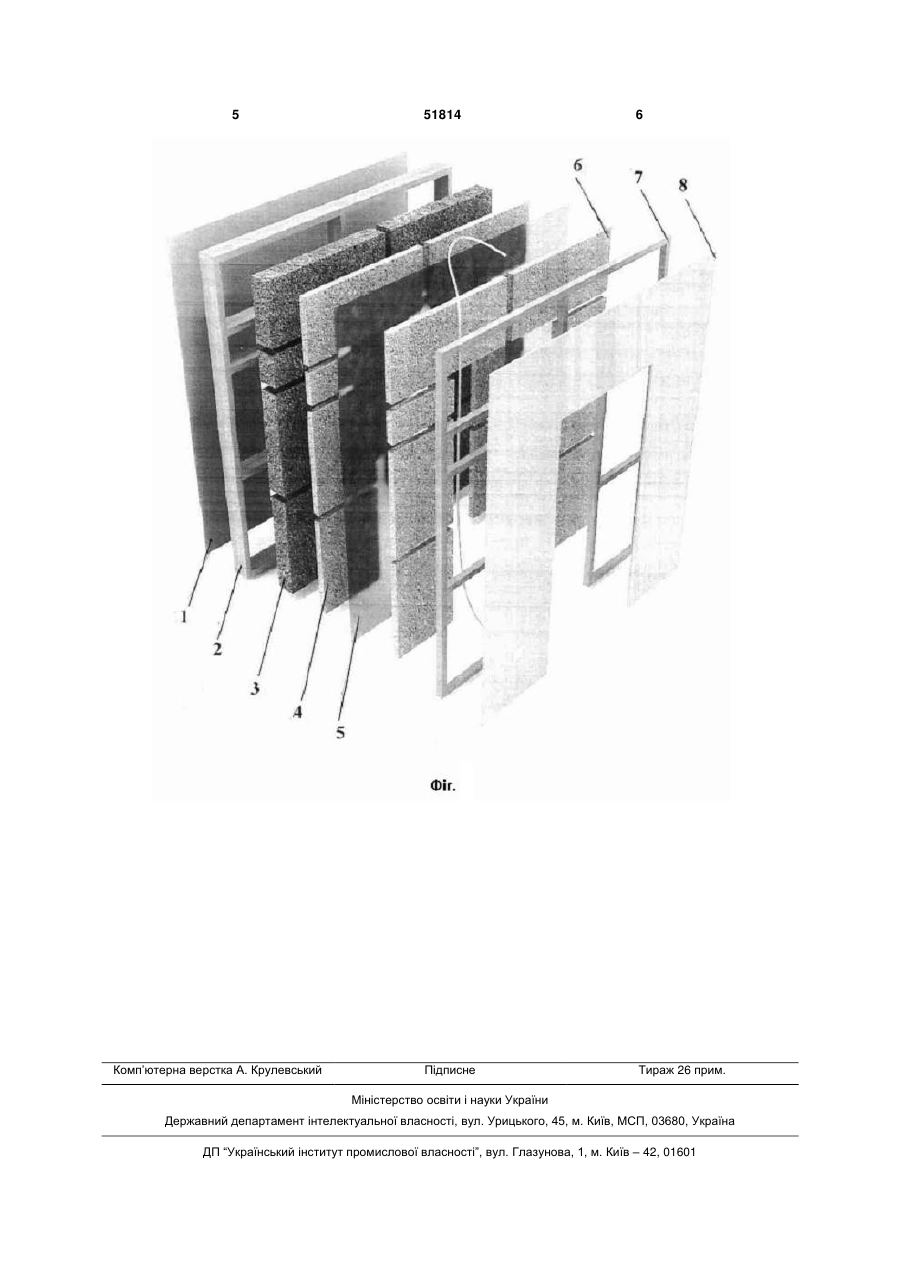

Теплоізоляційна будівельна панель “wks”

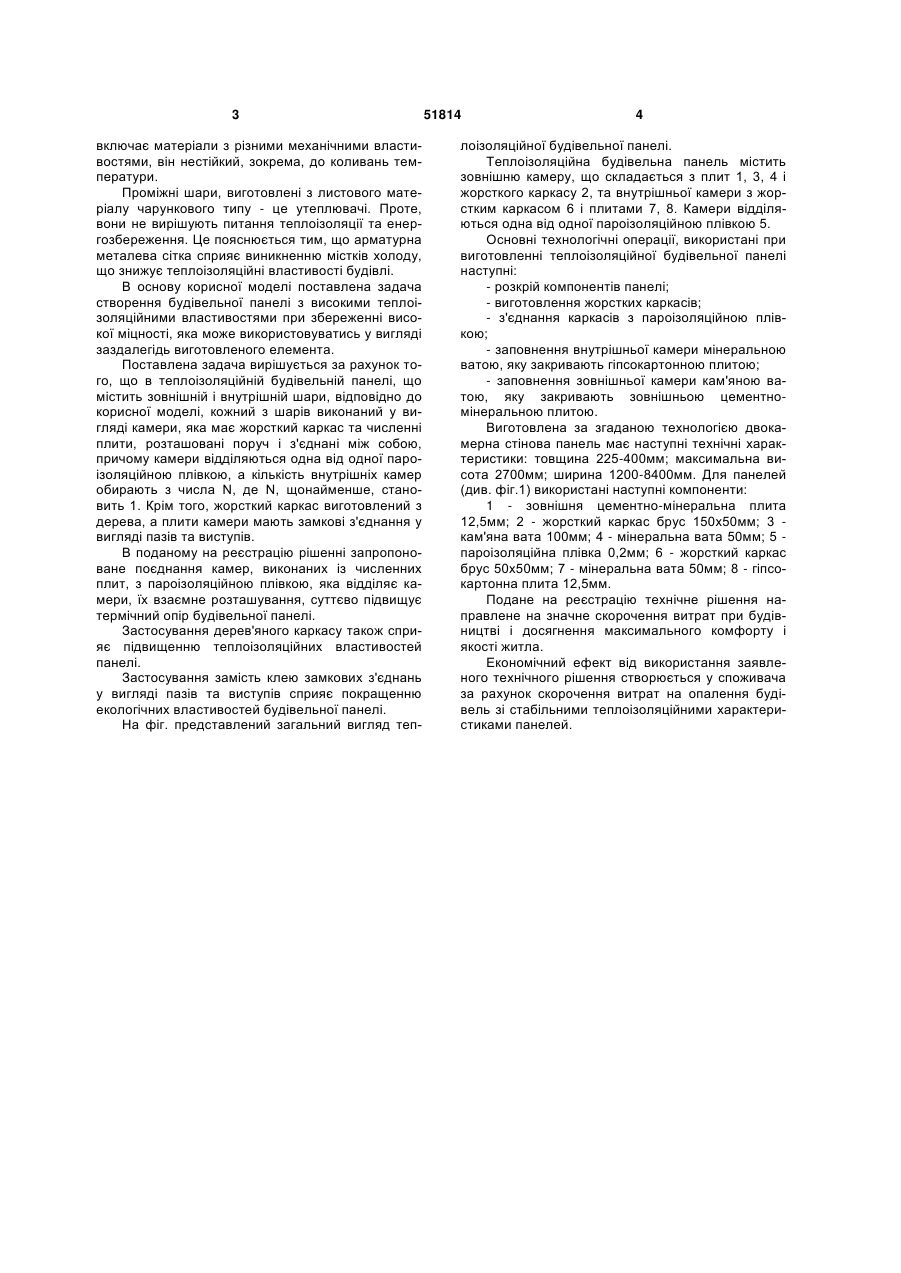

1. Теплоізоляційна будівельна панель, що містить зовнішній і внутрішній шари, яка відрізняється тим, що кожний з шарів виконаний у вигляді 3 включає матеріали з різними механічними властивостями, він нестійкий, зокрема, до коливань температури. Проміжні шари, виготовлені з листового матеріалу чарункового типу - це утеплювачі. Проте, вони не вирішують питання теплоізоляції та енергозбереження. Це пояснюється тим, що арматурна металева сітка сприяє виникненню містків холоду, що знижує теплоізоляційні властивості будівлі. В основу корисної моделі поставлена задача створення будівельної панелі з високими теплоізоляційними властивостями при збереженні високої міцності, яка може використовуватись у вигляді заздалегідь виготовленого елемента. Поставлена задача вирішується за рахунок того, що в теплоізоляційній будівельній панелі, що містить зовнішній і внутрішній шари, відповідно до корисної моделі, кожний з шарів виконаний у вигляді камери, яка має жорсткий каркас та численні плити, розташовані поруч і з'єднані між собою, причому камери відділяються одна від одної пароізоляційною плівкою, а кількість внутрішніх камер обирають з числа N, де N, щонайменше, становить 1. Крім того, жорсткий каркас виготовлений з дерева, а плити камери мають замкові з'єднання у вигляді пазів та виступів. В поданому на реєстрацію рішенні запропоноване поєднання камер, виконаних із численних плит, з пароізоляційною плівкою, яка відділяє камери, їх взаємне розташування, суттєво підвищує термічний опір будівельної панелі. Застосування дерев'яного каркасу також сприяє підвищенню теплоізоляційних властивостей панелі. Застосування замість клею замкових з'єднань у вигляді пазів та виступів сприяє покращенню екологічних властивостей будівельної панелі. На фіг. представлений загальний вигляд теп 51814 4 лоізоляційної будівельної панелі. Теплоізоляційна будівельна панель містить зовнішню камеру, що складається з плит 1, 3, 4 і жорсткого каркасу 2, та внутрішньої камери з жорстким каркасом 6 і плитами 7, 8. Камери відділяються одна від одної пароізоляційною плівкою 5. Основні технологічні операції, використані при виготовленні теплоізоляційної будівельної панелі наступні: - розкрій компонентів панелі; - виготовлення жорстких каркасів; - з'єднання каркасів з пароізоляційною плівкою; - заповнення внутрішньої камери мінеральною ватою, яку закривають гіпсокартонною плитою; - заповнення зовнішньої камери кам'яною ватою, яку закривають зовнішньою цементномінеральною плитою. Виготовлена за згаданою технологією двокамерна стінова панель має наступні технічні характеристики: товщина 225-400мм; максимальна висота 2700мм; ширина 1200-8400мм. Для панелей (див. фіг.1) використані наступні компоненти: 1 - зовнішня цементно-мінеральна плита 12,5мм; 2 - жорсткий каркас брус 150х50мм; 3 кам'яна вата 100мм; 4 - мінеральна вата 50мм; 5 пароізоляційна плівка 0,2мм; 6 - жорсткий каркас брус 50х50мм; 7 - мінеральна вата 50мм; 8 - гіпсокартонна плита 12,5мм. Подане на реєстрацію технічне рішення направлене на значне скорочення витрат при будівництві і досягнення максимального комфорту і якості житла. Економічний ефект від використання заявленого технічного рішення створюється у споживача за рахунок скорочення витрат на опалення будівель зі стабільними теплоізоляційними характеристиками панелей. 5 Комп’ютерна верстка А. Крулевський 51814 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
