Гнучкий резистивний обігрівач інфрачервоної дії

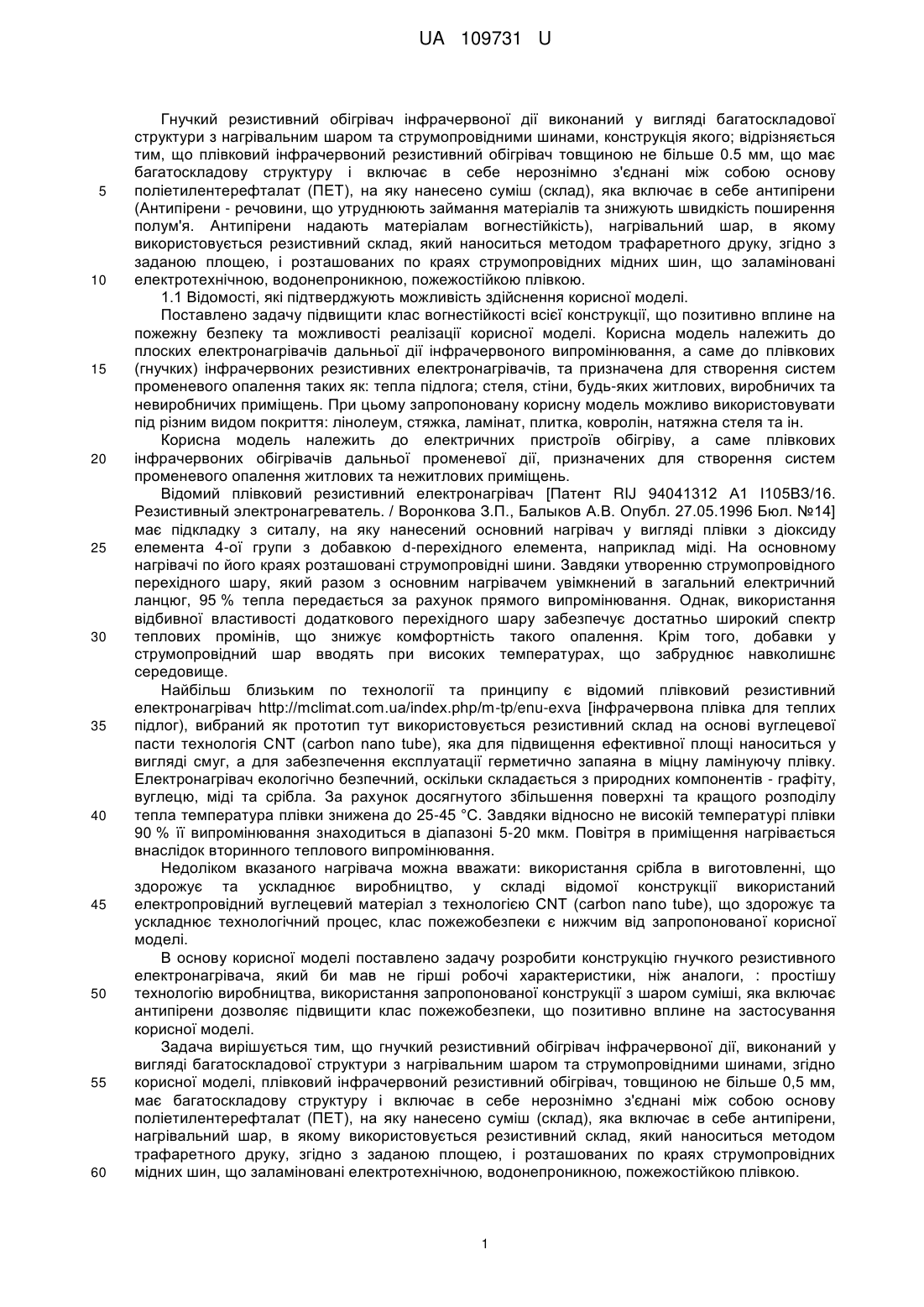

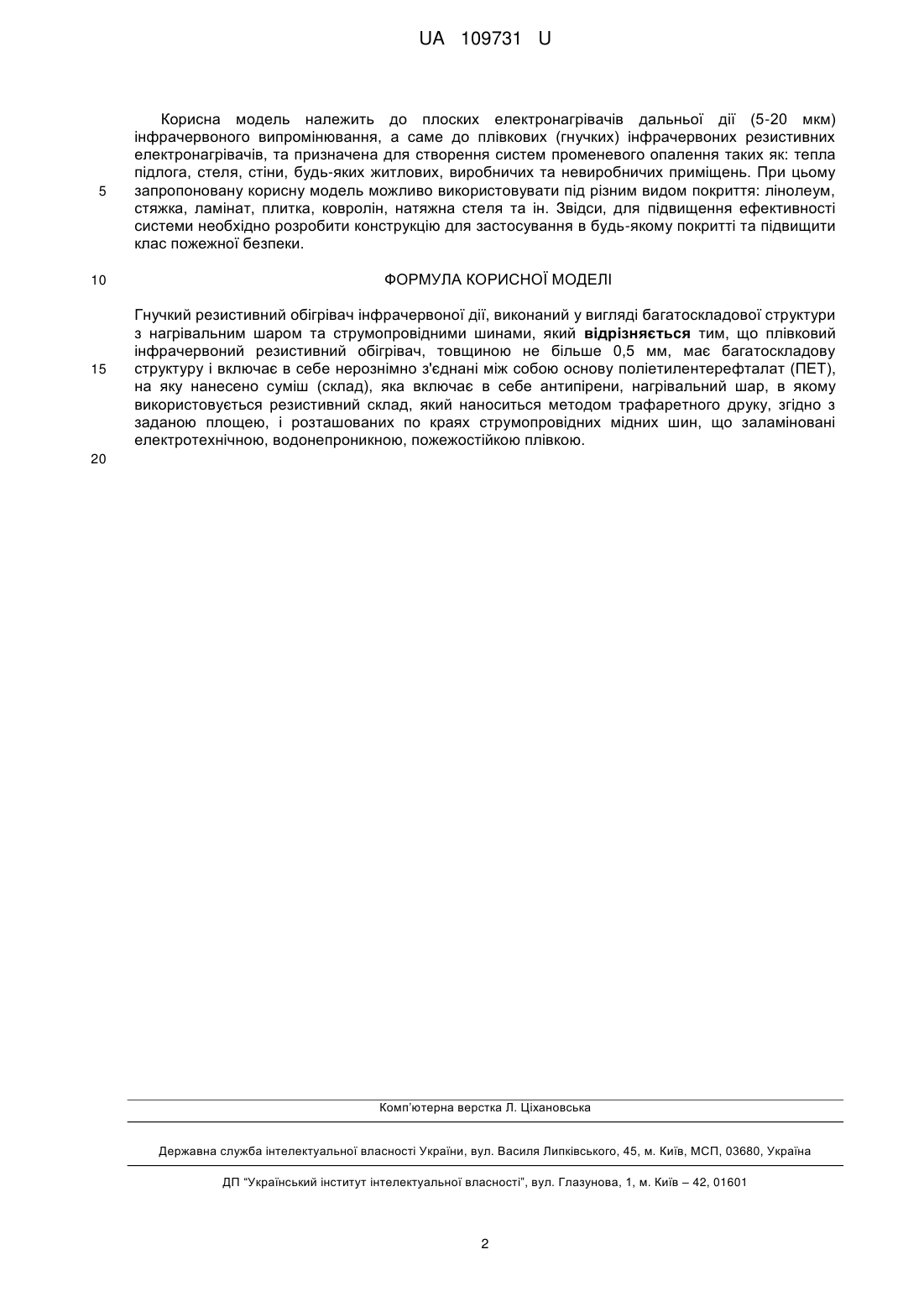

Реферат: UA 109731 U UA 109731 U 5 10 15 20 25 30 35 40 45 50 55 60 Гнучкий резистивний обігрівач інфрачервоної дії виконаний у вигляді багатоскладової структури з нагрівальним шаром та струмопровідними шинами, конструкція якого; відрізняється тим, що плівковий інфрачервоний резистивний обігрівач товщиною не більше 0.5 мм, що має багатоскладову структуру і включає в себе нерознімно з'єднані між собою основу поліетилентерефталат (ПЕТ), на яку нанесено суміш (склад), яка включає в себе антипірени (Антипірени - речовини, що утруднюють займання матеріалів та знижують швидкість поширення полум'я. Антипірени надають матеріалам вогнестійкість), нагрівальний шар, в якому використовується резистивний склад, який наноситься методом трафаретного друку, згідно з заданою площею, і розташованих по краях струмопровідних мідних шин, що заламіновані електротехнічною, водонепроникною, пожежостійкою плівкою. 1.1 Відомості, які підтверджують можливість здійснення корисної моделі. Поставлено задачу підвищити клас вогнестійкості всієї конструкції, що позитивно вплине на пожежну безпеку та можливості реалізації корисної моделі. Корисна модель належить до плоских електронагрівачів дальньої дії інфрачервоного випромінювання, а саме до плівкових (гнучких) інфрачервоних резистивних електронагрівачів, та призначена для створення систем променевого опалення таких як: тепла підлога; стеля, стіни, будь-яких житлових, виробничих та невиробничих приміщень. При цьому запропоновану корисну модель можливо використовувати під різним видом покриття: лінолеум, стяжка, ламінат, плитка, ковролін, натяжна стеля та ін. Корисна модель належить до електричних пристроїв обігріву, а саме плівкових інфрачервоних обігрівачів дальньої променевої дії, призначених для створення систем променевого опалення житлових та нежитлових приміщень. Відомий плівковий резистивний електронагрівач [Патент RIJ 94041312 А1 І105ВЗ/16. Резистивный электронагреватель. / Воронкова З.П., Балыков А.В. Опубл. 27.05.1996 Бюл. №14] має підкладку з ситалу, на яку нанесений основний нагрівач у вигляді плівки з діоксиду елемента 4-ої групи з добавкою d-перехідного елемента, наприклад міді. На основному нагрівачі по його краях розташовані струмопровідні шини. Завдяки утворенню струмопровідного перехідного шару, який разом з основним нагрівачем увімкнений в загальний електричний ланцюг, 95 % тепла передається за рахунок прямого випромінювання. Однак, використання відбивної властивості додаткового перехідного шару забезпечує достатньо широкий спектр теплових промінів, що знижує комфортність такого опалення. Крім того, добавки у струмопровідний шар вводять при високих температурах, що забруднює навколишнє середовище. Найбільш близьким по технології та принципу є відомий плівковий резистивний електронагрівач http://mclimat.com.ua/index.php/m-tp/enu-exva [інфрачервона плівка для теплих підлог), вибраний як прототип тут використовується резистивний склад на основі вуглецевої пасти технологія CNT (carbon nano tube), яка для підвищення ефективної площі наноситься у вигляді смуг, а для забезпечення експлуатації герметично запаяна в міцну ламінуючу плівку. Електронагрівач екологічно безпечний, оскільки складається з природних компонентів - графіту, вуглецю, міді та срібла. За рахунок досягнутого збільшення поверхні та кращого розподілу тепла температура плівки знижена до 25-45 °C. Завдяки відносно не високій температурі плівки 90 % її випромінювання знаходиться в діапазоні 5-20 мкм. Повітря в приміщення нагрівається внаслідок вторинного теплового випромінювання. Недоліком вказаного нагрівача можна вважати: використання срібла в виготовленні, що здорожує та ускладнює виробництво, у складі відомої конструкції використаний електропровідний вуглецевий матеріал з технологією CNT (carbon nano tube), що здорожує та ускладнює технологічний процес, клас пожежобезпеки є нижчим від запропонованої корисної моделі. В основу корисної моделі поставлено задачу розробити конструкцію гнучкого резистивного електронагрівача, який би мав не гірші робочі характеристики, ніж аналоги, : простішу технологію виробництва, використання запропонованої конструкції з шаром суміші, яка включає антипірени дозволяє підвищити клас пожежобезпеки, що позитивно вплине на застосування корисної моделі. Задача вирішується тим, що гнучкий резистивний обігрівач інфрачервоної дії, виконаний у вигляді багатоскладової структури з нагрівальним шаром та струмопровідними шинами, згідно корисної моделі, плівковий інфрачервоний резистивний обігрівач, товщиною не більше 0,5 мм, має багатоскладову структуру і включає в себе нерознімно з'єднані між собою основу поліетилентерефталат (ПЕТ), на яку нанесено суміш (склад), яка включає в себе антипірени, нагрівальний шар, в якому використовується резистивний склад, який наноситься методом трафаретного друку, згідно з заданою площею, і розташованих по краях струмопровідних мідних шин, що заламіновані електротехнічною, водонепроникною, пожежостійкою плівкою. 1 UA 109731 U 5 10 15 Корисна модель належить до плоских електронагрівачів дальньої дії (5-20 мкм) інфрачервоного випромінювання, а саме до плівкових (гнучких) інфрачервоних резистивних електронагрівачів, та призначена для створення систем променевого опалення таких як: тепла підлога, стеля, стіни, будь-яких житлових, виробничих та невиробничих приміщень. При цьому запропоновану корисну модель можливо використовувати під різним видом покриття: лінолеум, стяжка, ламінат, плитка, ковролін, натяжна стеля та ін. Звідси, для підвищення ефективності системи необхідно розробити конструкцію для застосування в будь-якому покритті та підвищити клас пожежної безпеки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Гнучкий резистивний обігрівач інфрачервоної дії, виконаний у вигляді багатоскладової структури з нагрівальним шаром та струмопровідними шинами, який відрізняється тим, що плівковий інфрачервоний резистивний обігрівач, товщиною не більше 0,5 мм, має багатоскладову структуру і включає в себе нерознімно з'єднані між собою основу поліетилентерефталат (ПЕТ), на яку нанесено суміш (склад), яка включає в себе антипірени, нагрівальний шар, в якому використовується резистивний склад, який наноситься методом трафаретного друку, згідно з заданою площею, і розташованих по краях струмопровідних мідних шин, що заламіновані електротехнічною, водонепроникною, пожежостійкою плівкою. 20 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
