Вулик бджолиний

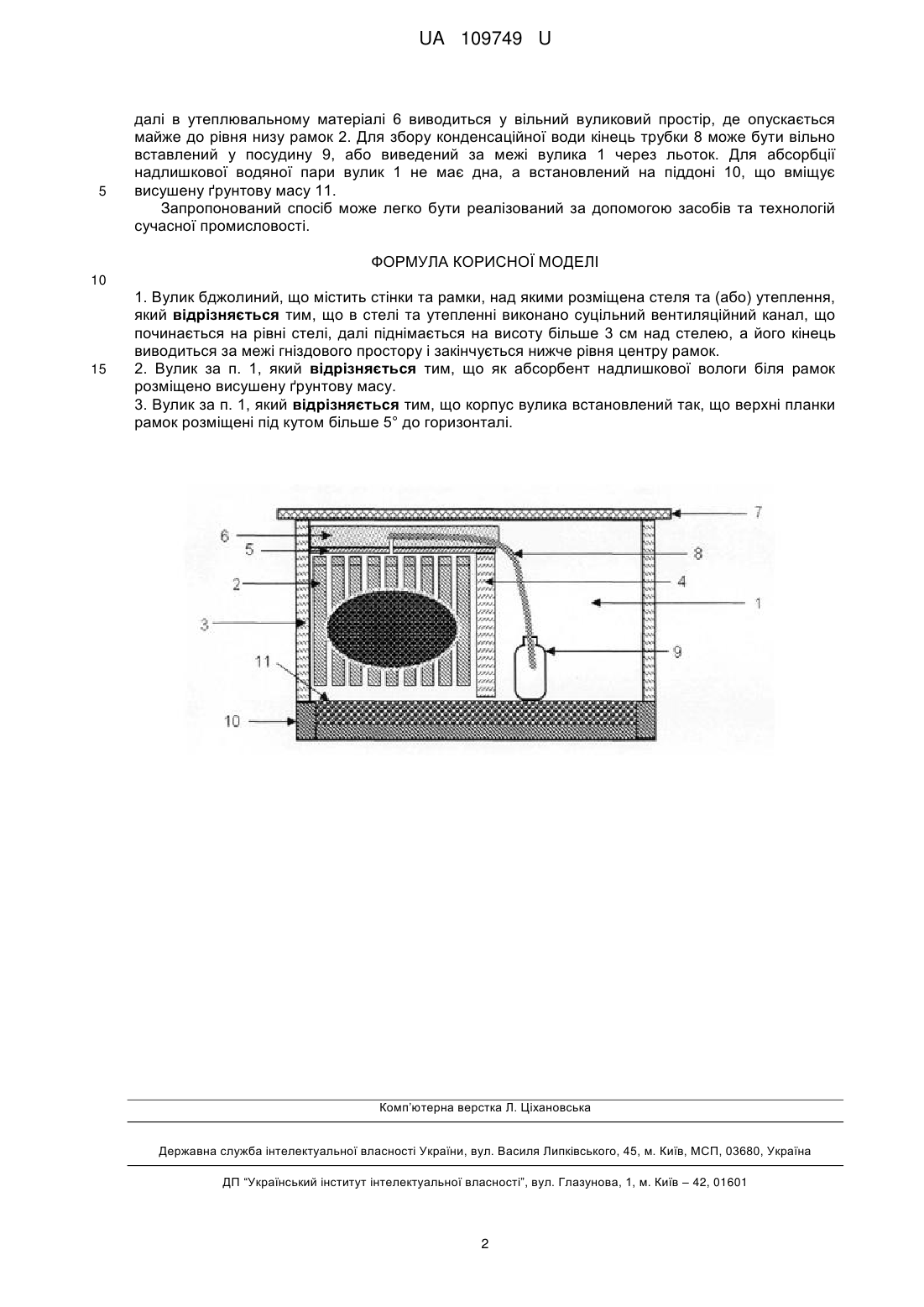

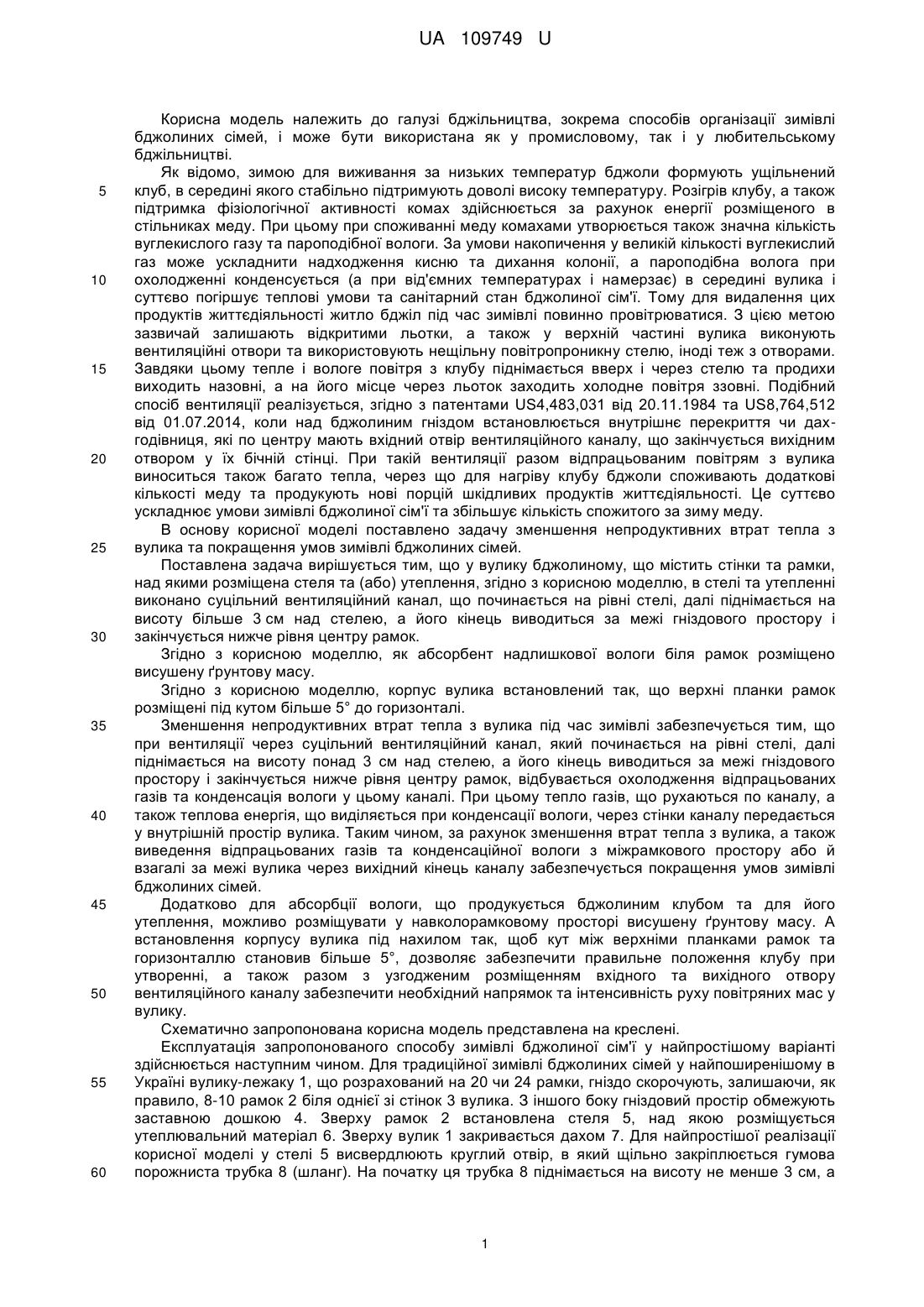

Реферат: UA 109749 U UA 109749 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі бджільництва, зокрема способів організації зимівлі бджолиних сімей, і може бути використана як у промисловому, так і у любительському бджільництві. Як відомо, зимою для виживання за низьких температур бджоли формують ущільнений клуб, в середині якого стабільно підтримують доволі високу температуру. Розігрів клубу, а також підтримка фізіологічної активності комах здійснюється за рахунок енергії розміщеного в стільниках меду. При цьому при споживанні меду комахами утворюється також значна кількість вуглекислого газу та пароподібної вологи. За умови накопичення у великій кількості вуглекислий газ може ускладнити надходження кисню та дихання колонії, а пароподібна волога при охолодженні конденсується (а при від'ємних температурах і намерзає) в середині вулика і суттєво погіршує теплові умови та санітарний стан бджолиної сім'ї. Тому для видалення цих продуктів життєдіяльності житло бджіл під час зимівлі повинно провітрюватися. З цією метою зазвичай залишають відкритими льотки, а також у верхній частині вулика виконують вентиляційні отвори та використовують нещільну повітропроникну стелю, іноді теж з отворами. Завдяки цьому тепле і вологе повітря з клубу піднімається вверх і через стелю та продихи виходить назовні, а на його місце через льоток заходить холодне повітря ззовні. Подібний спосіб вентиляції реалізується, згідно з патентами US4,483,031 від 20.11.1984 та US8,764,512 від 01.07.2014, коли над бджолиним гніздом встановлюється внутрішнє перекриття чи дахгодівниця, які по центру мають вхідний отвір вентиляційного каналу, що закінчується вихідним отвором у їх бічній стінці. При такій вентиляції разом відпрацьованим повітрям з вулика виноситься також багато тепла, через що для нагріву клубу бджоли споживають додаткові кількості меду та продукують нові порцій шкідливих продуктів життєдіяльності. Це суттєво ускладнює умови зимівлі бджолиної сім'ї та збільшує кількість спожитого за зиму меду. В основу корисної моделі поставлено задачу зменшення непродуктивних втрат тепла з вулика та покращення умов зимівлі бджолиних сімей. Поставлена задача вирішується тим, що у вулику бджолиному, що містить стінки та рамки, над якими розміщена стеля та (або) утеплення, згідно з корисною моделлю, в стелі та утепленні виконано суцільний вентиляційний канал, що починається на рівні стелі, далі піднімається на висоту більше 3 см над стелею, а його кінець виводиться за межі гніздового простору і закінчується нижче рівня центру рамок. Згідно з корисною моделлю, як абсорбент надлишкової вологи біля рамок розміщено висушену ґрунтову масу. Згідно з корисною моделлю, корпус вулика встановлений так, що верхні планки рамок розміщені під кутом більше 5° до горизонталі. Зменшення непродуктивних втрат тепла з вулика під час зимівлі забезпечується тим, що при вентиляції через суцільний вентиляційний канал, який починається на рівні стелі, далі піднімається на висоту понад 3 см над стелею, а його кінець виводиться за межі гніздового простору і закінчується нижче рівня центру рамок, відбувається охолодження відпрацьованих газів та конденсація вологи у цьому каналі. При цьому тепло газів, що рухаються по каналу, а також теплова енергія, що виділяється при конденсації вологи, через стінки каналу передається у внутрішній простір вулика. Таким чином, за рахунок зменшення втрат тепла з вулика, а також виведення відпрацьованих газів та конденсаційної вологи з міжрамкового простору або й взагалі за межі вулика через вихідний кінець каналу забезпечується покращення умов зимівлі бджолиних сімей. Додатково для абсорбції вологи, що продукується бджолиним клубом та для його утеплення, можливо розміщувати у навколорамковому просторі висушену ґрунтову масу. А встановлення корпусу вулика під нахилом так, щоб кут між верхніми планками рамок та горизонталлю становив більше 5°, дозволяє забезпечити правильне положення клубу при утворенні, а також разом з узгодженим розміщенням вхідного та вихідного отвору вентиляційного каналу забезпечити необхідний напрямок та інтенсивність руху повітряних мас у вулику. Схематично запропонована корисна модель представлена на креслені. Експлуатація запропонованого способу зимівлі бджолиної сім'ї у найпростішому варіанті здійснюється наступним чином. Для традиційної зимівлі бджолиних сімей у найпоширенішому в Україні вулику-лежаку 1, що розрахований на 20 чи 24 рамки, гніздо скорочують, залишаючи, як правило, 8-10 рамок 2 біля однієї зі стінок 3 вулика. З іншого боку гніздовий простір обмежують заставною дошкою 4. Зверху рамок 2 встановлена стеля 5, над якою розміщується утеплювальний матеріал 6. Зверху вулик 1 закривається дахом 7. Для найпростішої реалізації корисної моделі у стелі 5 висвердлюють круглий отвір, в який щільно закріплюється гумова порожниста трубка 8 (шланг). На початку ця трубка 8 піднімається на висоту не менше 3 см, а 1 UA 109749 U 5 далі в утеплювальному матеріалі 6 виводиться у вільний вуликовий простір, де опускається майже до рівня низу рамок 2. Для збору конденсаційної води кінець трубки 8 може бути вільно вставлений у посудину 9, або виведений за межі вулика 1 через льоток. Для абсорбції надлишкової водяної пари вулик 1 не має дна, а встановлений на піддоні 10, що вміщує висушену ґрунтову масу 11. Запропонований спосіб може легко бути реалізований за допомогою засобів та технологій сучасної промисловості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Вулик бджолиний, що містить стінки та рамки, над якими розміщена стеля та (або) утеплення, який відрізняється тим, що в стелі та утепленні виконано суцільний вентиляційний канал, що починається на рівні стелі, далі піднімається на висоту більше 3 см над стелею, а його кінець виводиться за межі гніздового простору і закінчується нижче рівня центру рамок. 2. Вулик за п. 1, який відрізняється тим, що як абсорбент надлишкової вологи біля рамок розміщено висушену ґрунтову масу. 3. Вулик за п. 1, який відрізняється тим, що корпус вулика встановлений так, що верхні планки рамок розміщені під кутом більше 5° до горизонталі. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
