Спосіб улаштування енергозберігаючого конструктивного вузла “балконна плита – зовнішня огороджувальна конструкція – плита перекриття”

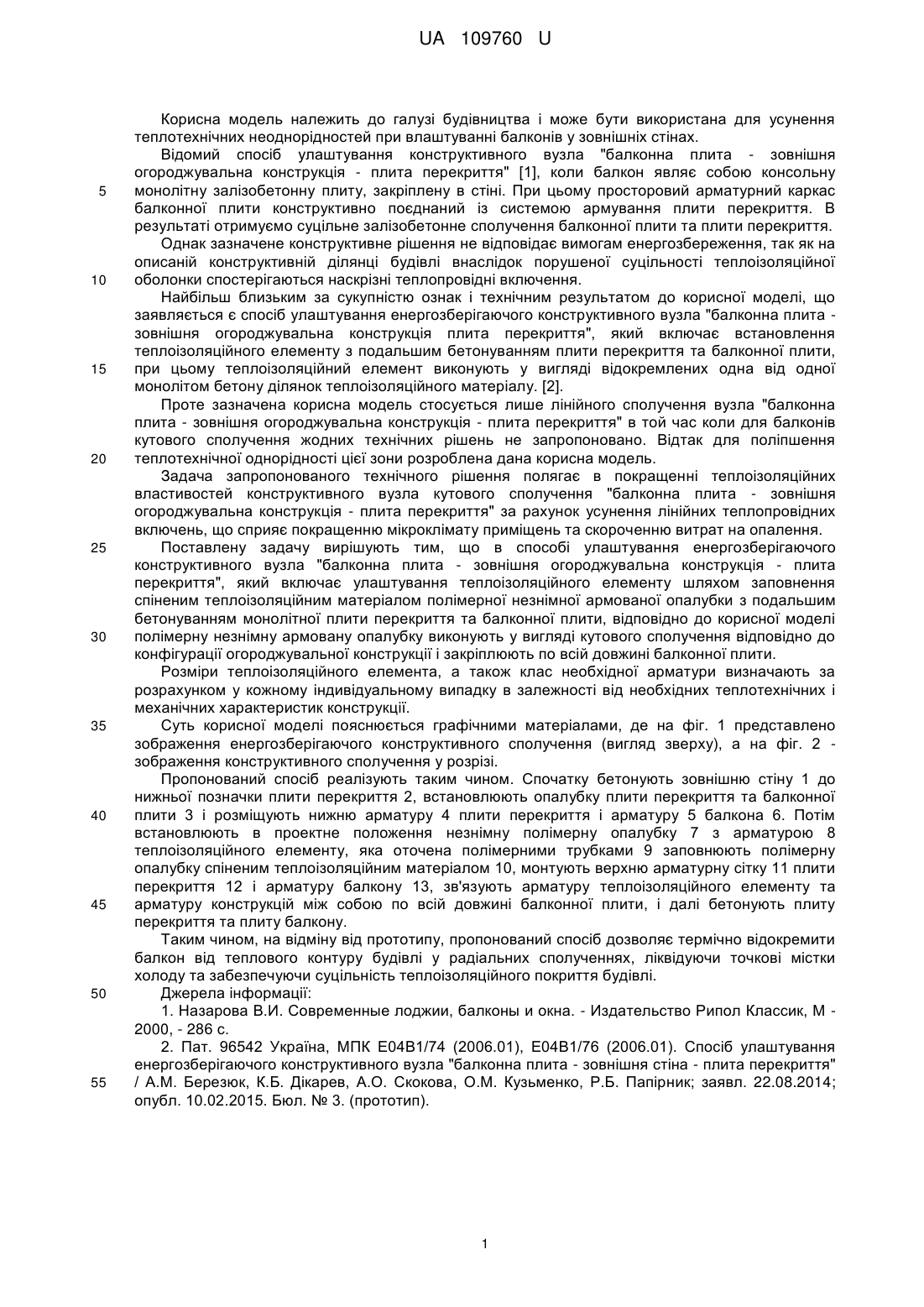

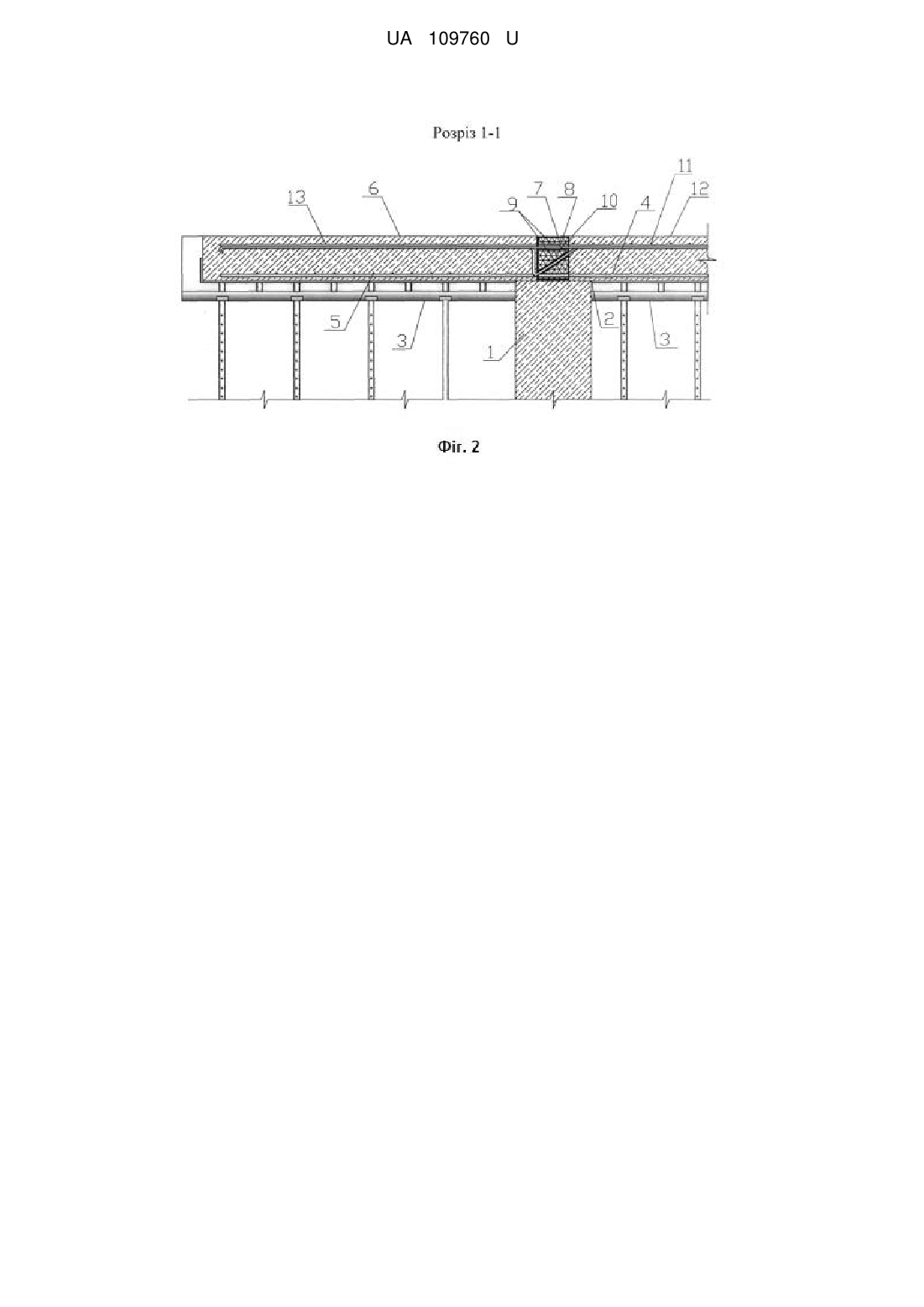

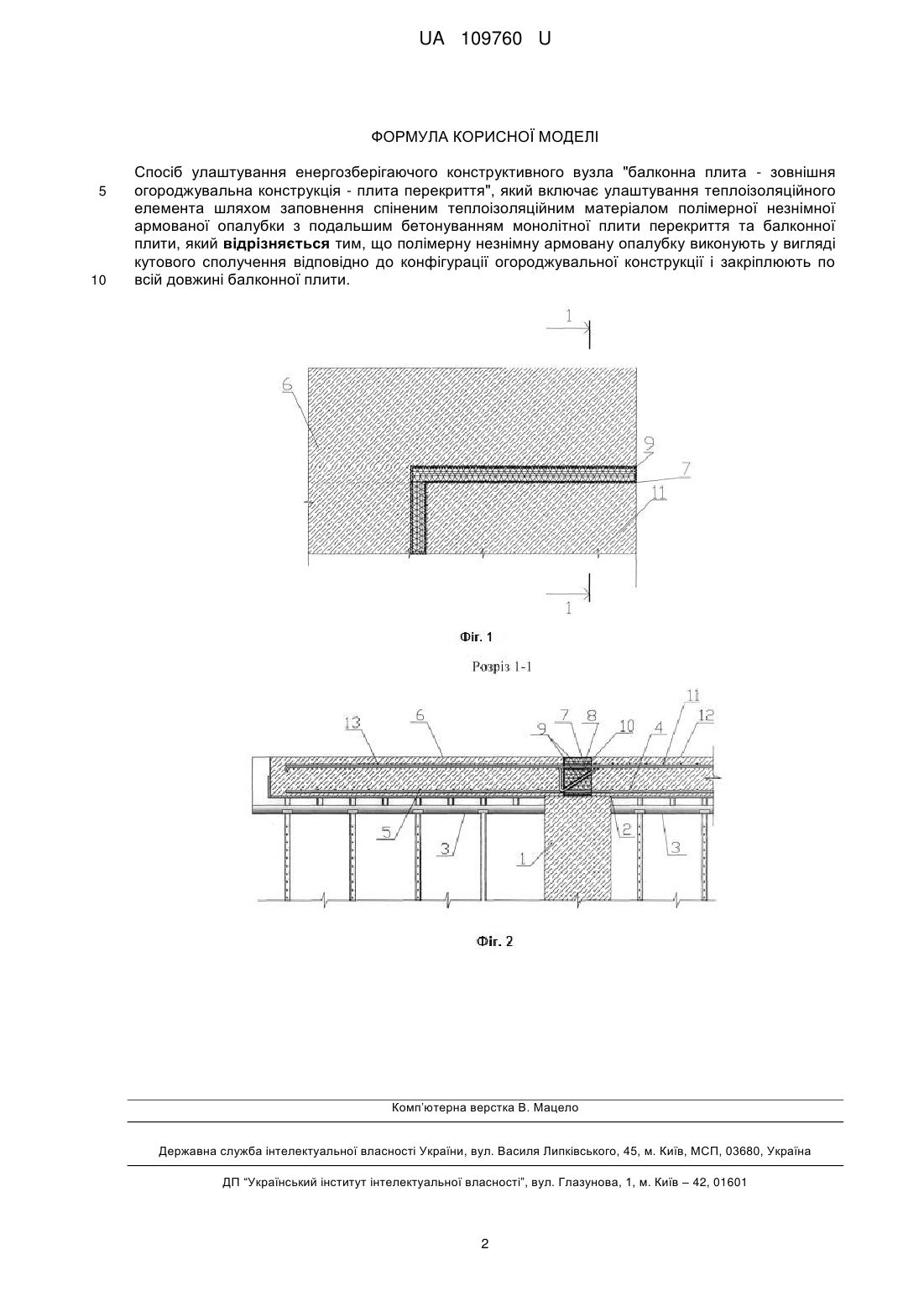

Реферат: Спосіб улаштування енергозберігаючого конструктивного вузла "балконна плита - зовнішня огороджувальна конструкція - плита перекриття" включає улаштування теплоізоляційного елемента шляхом заповнення спіненим теплоізоляційним матеріалом полімерної незнімної армованої опалубки з подальшим бетонуванням монолітної плити перекриття та балконної плити. Крім цього, полімерну незнімну армовану опалубку виконують у вигляді кутового сполучення відповідно до конфігурації огороджувальної конструкції і закріплюють по всій довжині балконної плити. UA 109760 U (12) UA 109760 U UA 109760 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва і може бути використана для усунення теплотехнічних неоднорідностей при влаштуванні балконів у зовнішніх стінах. Відомий спосіб улаштування конструктивного вузла "балконна плита - зовнішня огороджувальна конструкція - плита перекриття" [1], коли балкон являє собою консольну монолітну залізобетонну плиту, закріплену в стіні. При цьому просторовий арматурний каркас балконної плити конструктивно поєднаний із системою армування плити перекриття. В результаті отримуємо суцільне залізобетонне сполучення балконної плити та плити перекриття. Однак зазначене конструктивне рішення не відповідає вимогам енергозбереження, так як на описаній конструктивній ділянці будівлі внаслідок порушеної суцільності теплоізоляційної оболонки спостерігаються наскрізні теплопровідні включення. Найбільш близьким за сукупністю ознак і технічним результатом до корисної моделі, що заявляється є спосіб улаштування енергозберігаючого конструктивного вузла "балконна плита зовнішня огороджувальна конструкція плита перекриття", який включає встановлення теплоізоляційного елементу з подальшим бетонуванням плити перекриття та балконної плити, при цьому теплоізоляційний елемент виконують у вигляді відокремлених одна від одної монолітом бетону ділянок теплоізоляційного матеріалу. [2]. Проте зазначена корисна модель стосується лише лінійного сполучення вузла "балконна плита - зовнішня огороджувальна конструкція - плита перекриття" в той час коли для балконів кутового сполучення жодних технічних рішень не запропоновано. Відтак для поліпшення теплотехнічної однорідності цієї зони розроблена дана корисна модель. Задача запропонованого технічного рішення полягає в покращенні теплоізоляційних властивостей конструктивного вузла кутового сполучення "балконна плита - зовнішня огороджувальна конструкція - плита перекриття" за рахунок усунення лінійних теплопровідних включень, що сприяє покращенню мікроклімату приміщень та скороченню витрат на опалення. Поставлену задачу вирішують тим, що в способі улаштування енергозберігаючого конструктивного вузла "балконна плита - зовнішня огороджувальна конструкція - плита перекриття", який включає улаштування теплоізоляційного елементу шляхом заповнення спіненим теплоізоляційним матеріалом полімерної незнімної армованої опалубки з подальшим бетонуванням монолітної плити перекриття та балконної плити, відповідно до корисної моделі полімерну незнімну армовану опалубку виконують у вигляді кутового сполучення відповідно до конфігурації огороджувальної конструкції і закріплюють по всій довжині балконної плити. Розміри теплоізоляційного елемента, а також клас необхідної арматури визначають за розрахунком у кожному індивідуальному випадку в залежності від необхідних теплотехнічних і механічних характеристик конструкції. Суть корисної моделі пояснюється графічними матеріалами, де на фіг. 1 представлено зображення енергозберігаючого конструктивного сполучення (вигляд зверху), а на фіг. 2 зображення конструктивного сполучення у розрізі. Пропонований спосіб реалізують таким чином. Спочатку бетонують зовнішню стіну 1 до нижньої позначки плити перекриття 2, встановлюють опалубку плити перекриття та балконної плити 3 і розміщують нижню арматуру 4 плити перекриття і арматуру 5 балкона 6. Потім встановлюють в проектне положення незнімну полімерну опалубку 7 з арматурою 8 теплоізоляційного елементу, яка оточена полімерними трубками 9 заповнюють полімерну опалубку спіненим теплоізоляційним матеріалом 10, монтують верхню арматурну сітку 11 плити перекриття 12 і арматуру балкону 13, зв'язують арматуру теплоізоляційного елементу та арматуру конструкцій між собою по всій довжині балконної плити, і далі бетонують плиту перекриття та плиту балкону. Таким чином, на відміну від прототипу, пропонований спосіб дозволяє термічно відокремити балкон від теплового контуру будівлі у радіальних сполученнях, ліквідуючи точкові містки холоду та забезпечуючи суцільність теплоізоляційного покриття будівлі. Джерела інформації: 1. Назарова В.И. Современные лоджии, балконы и окна. - Издательство Рипол Классик, М 2000, - 286 с. 2. Пат. 96542 Україна, МПК Е04В1/74 (2006.01), Е04В1/76 (2006.01). Спосіб улаштування енергозберігаючого конструктивного вузла "балконна плита - зовнішня стіна - плита перекриття" / A.M. Березюк, К.Б. Дікарев, А.О. Скокова, О.М. Кузьменко, Р.Б. Папірник; заявл. 22.08.2014; опубл. 10.02.2015. Бюл. № 3. (прототип). 1 UA 109760 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб улаштування енергозберігаючого конструктивного вузла "балконна плита - зовнішня огороджувальна конструкція - плита перекриття", який включає улаштування теплоізоляційного елемента шляхом заповнення спіненим теплоізоляційним матеріалом полімерної незнімної армованої опалубки з подальшим бетонуванням монолітної плити перекриття та балконної плити, який відрізняється тим, що полімерну незнімну армовану опалубку виконують у вигляді кутового сполучення відповідно до конфігурації огороджувальної конструкції і закріплюють по всій довжині балконної плити. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
