Закупорювальний пристрій для пляшки

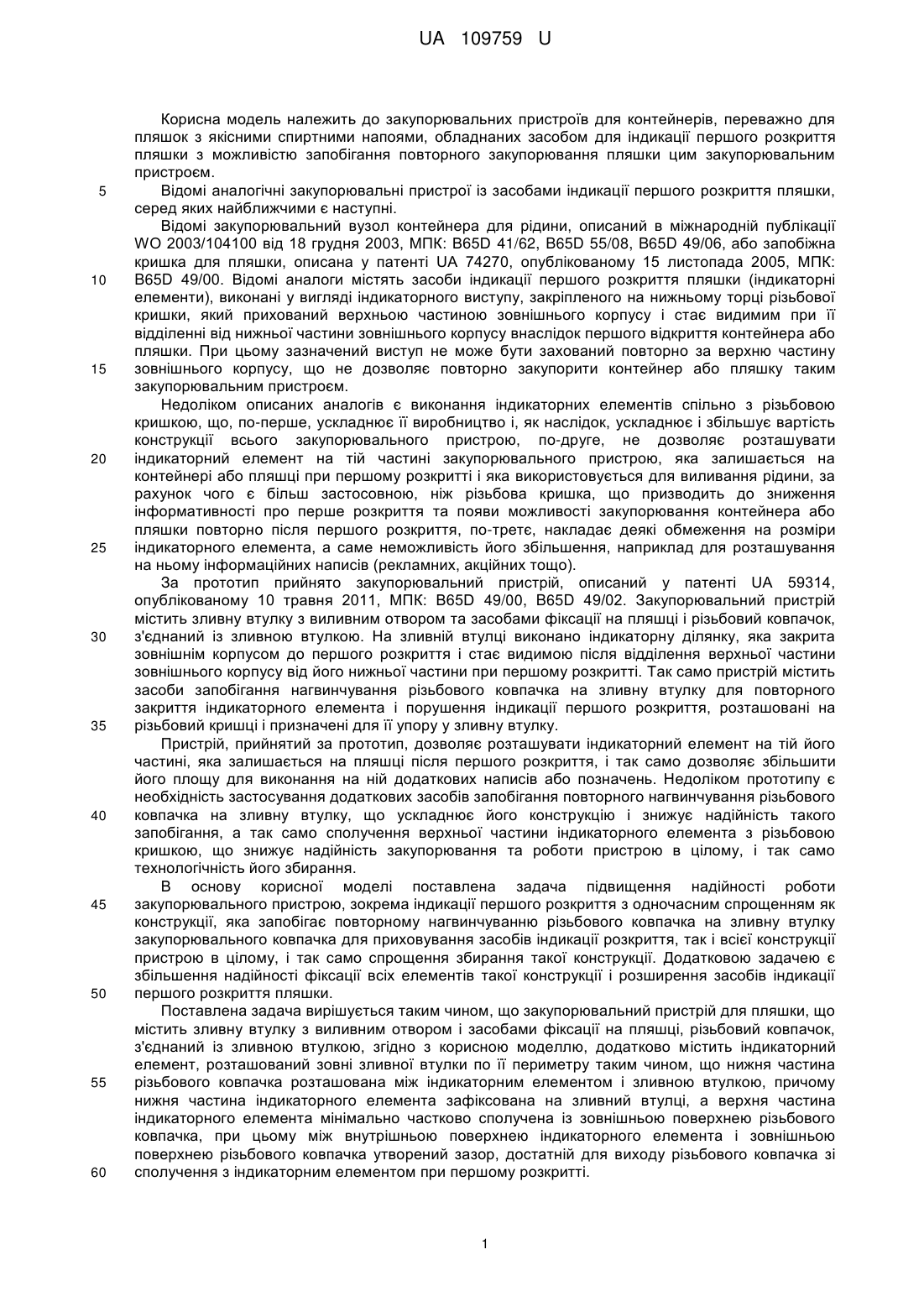

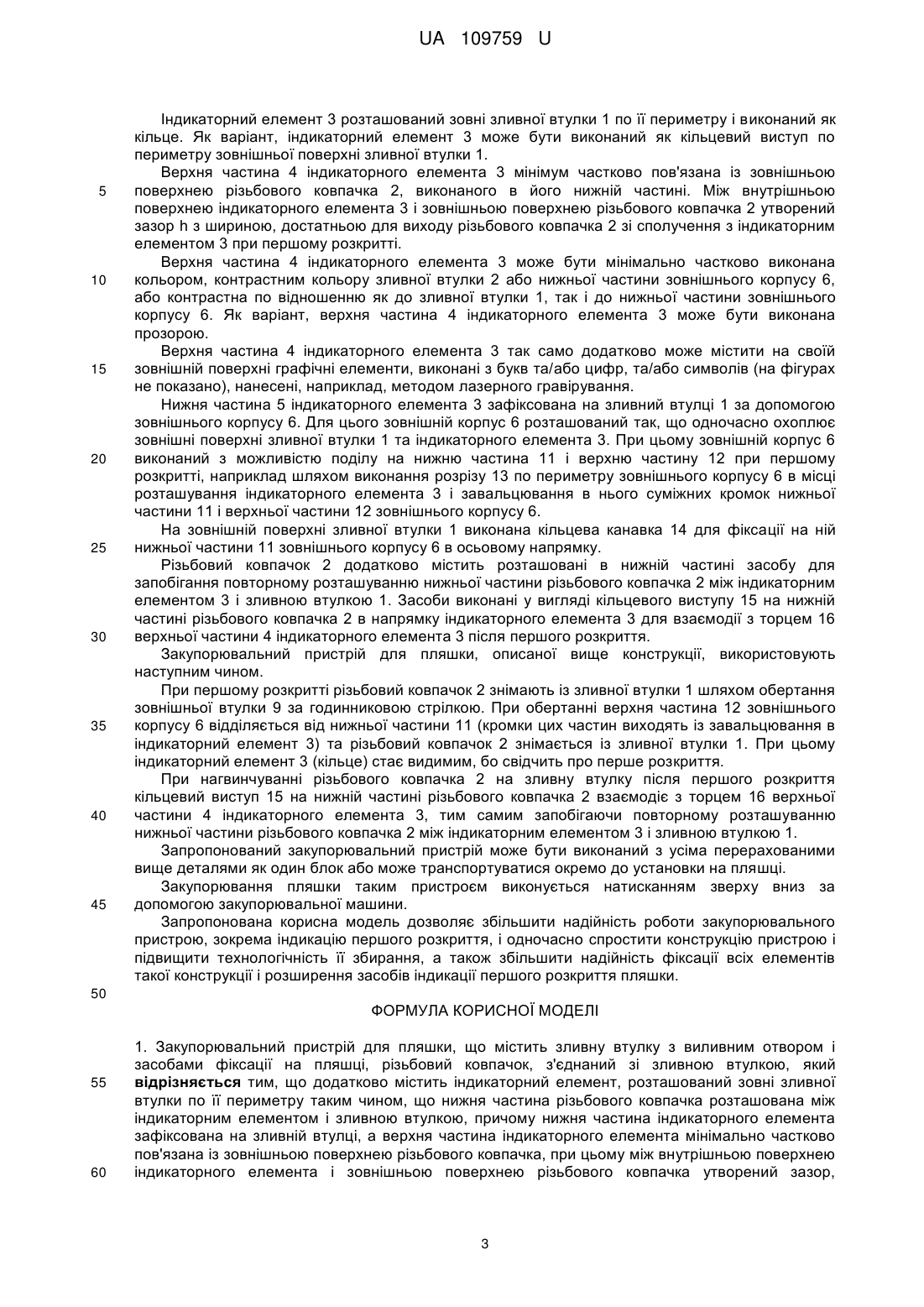

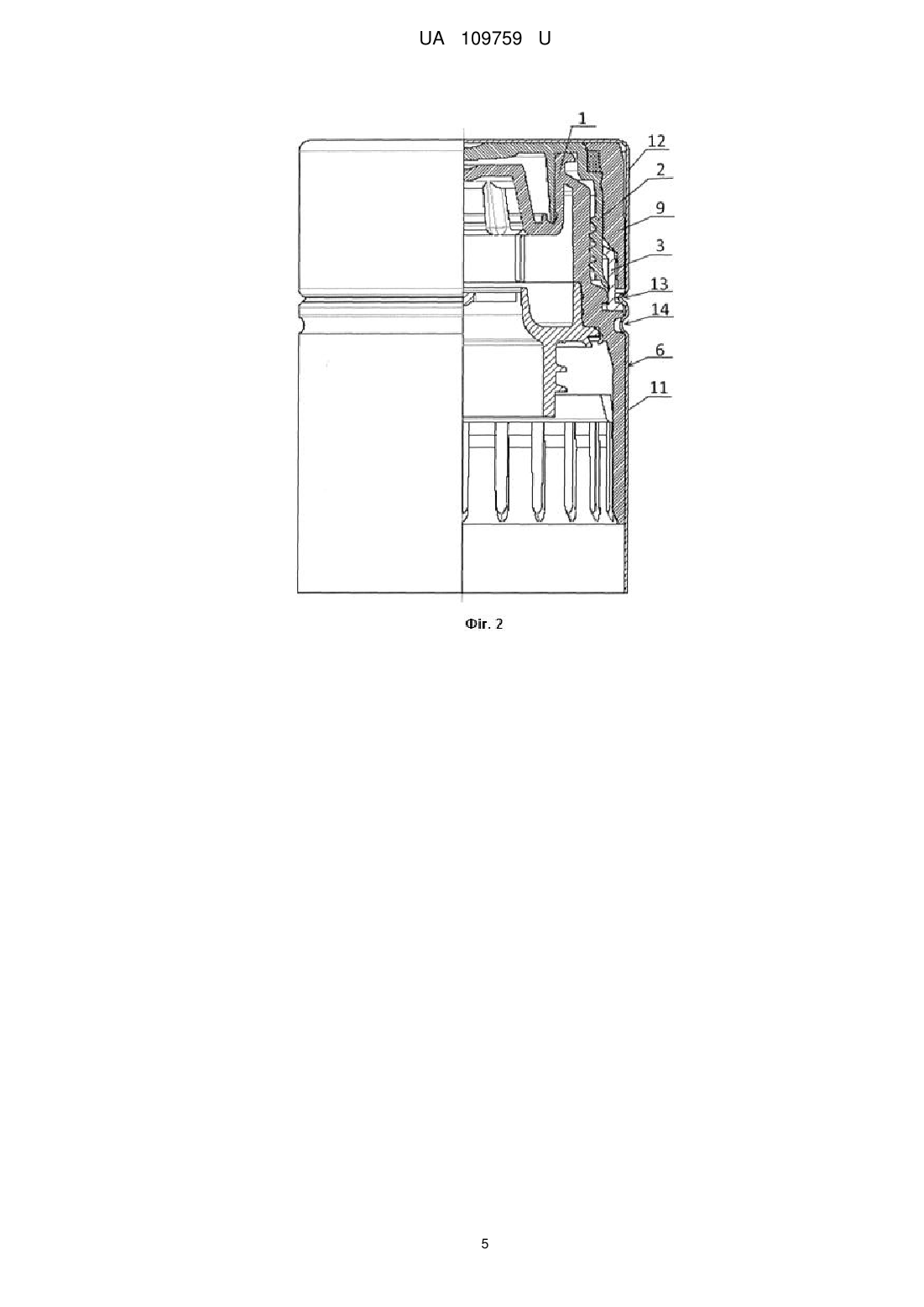

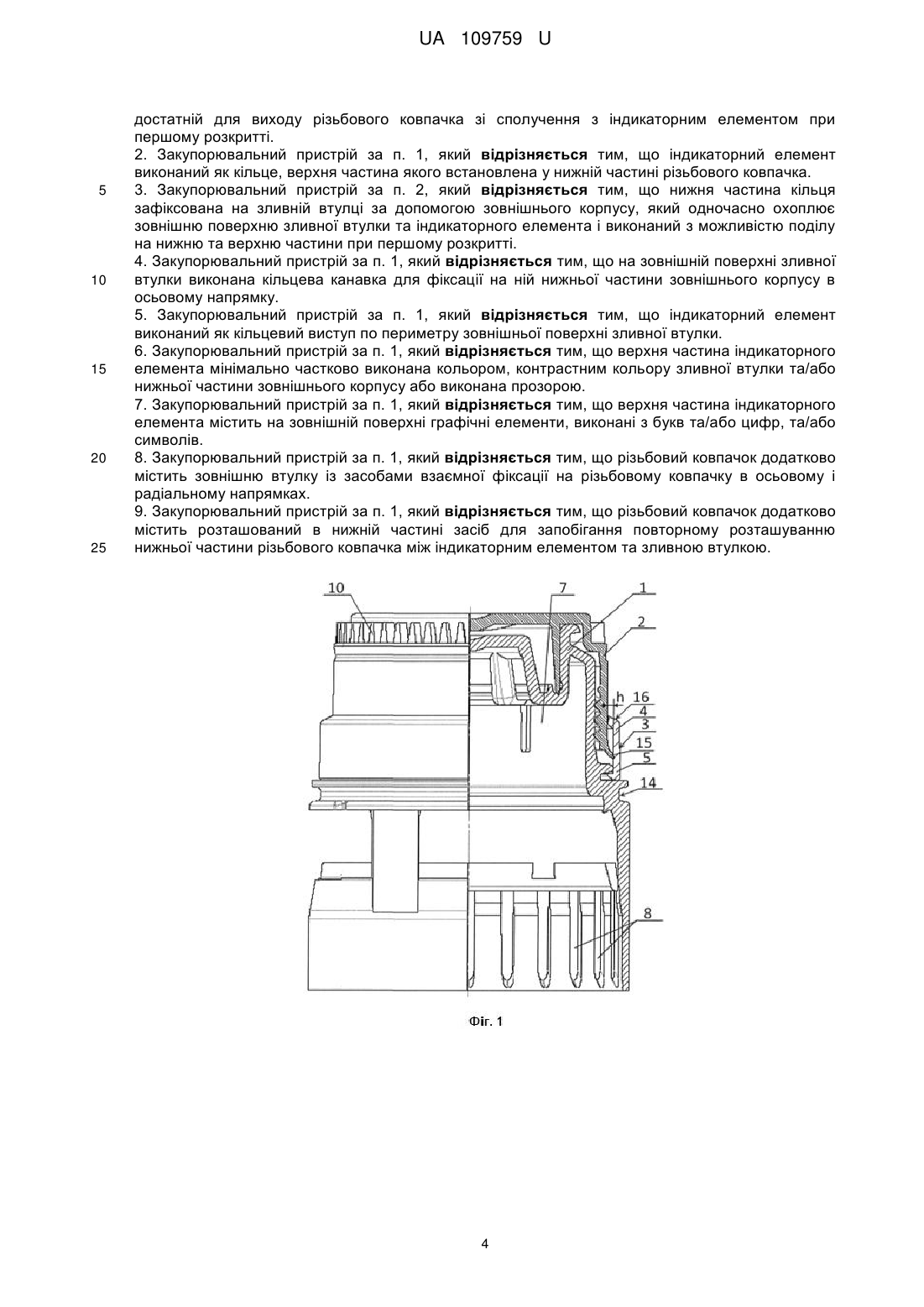

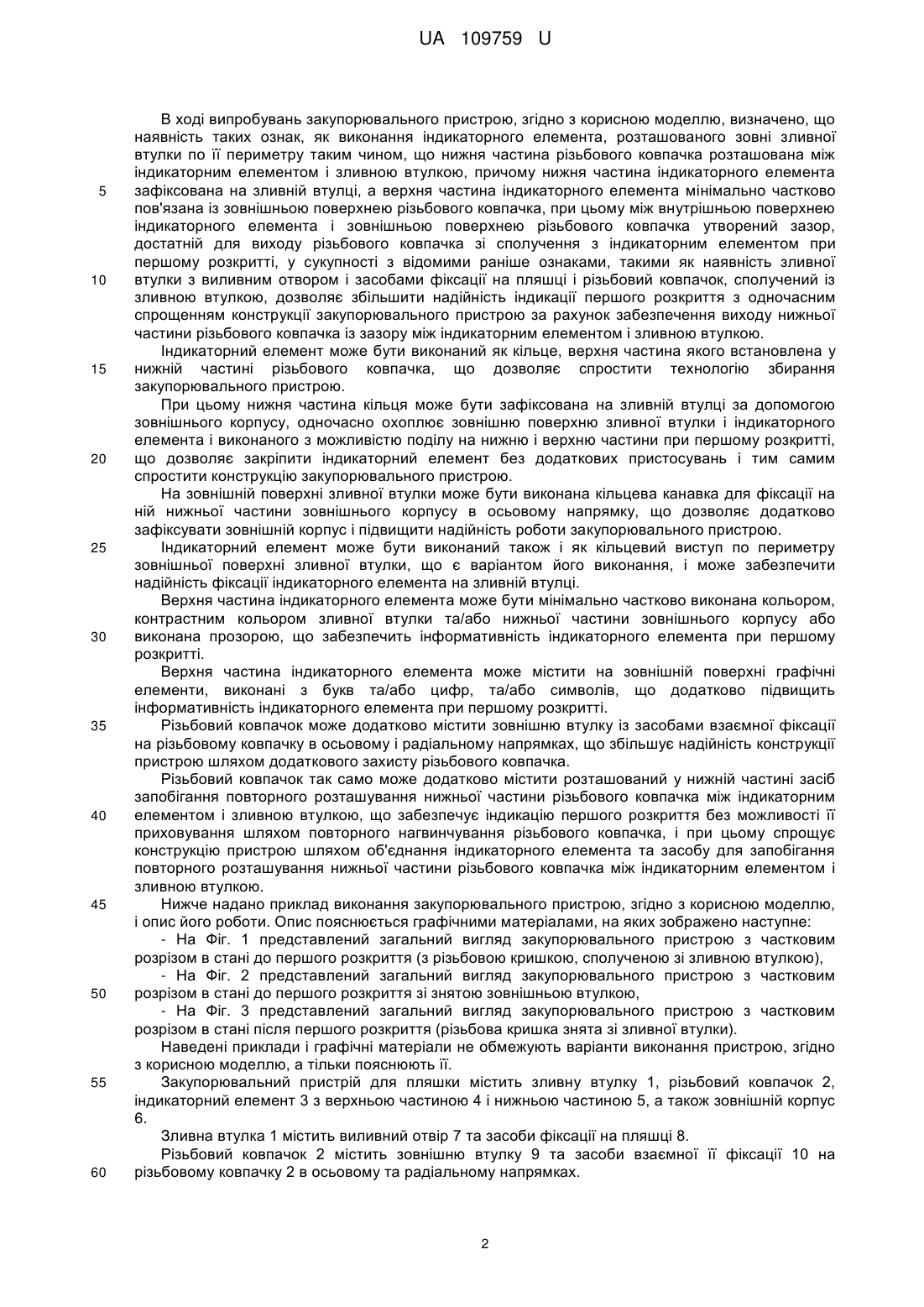

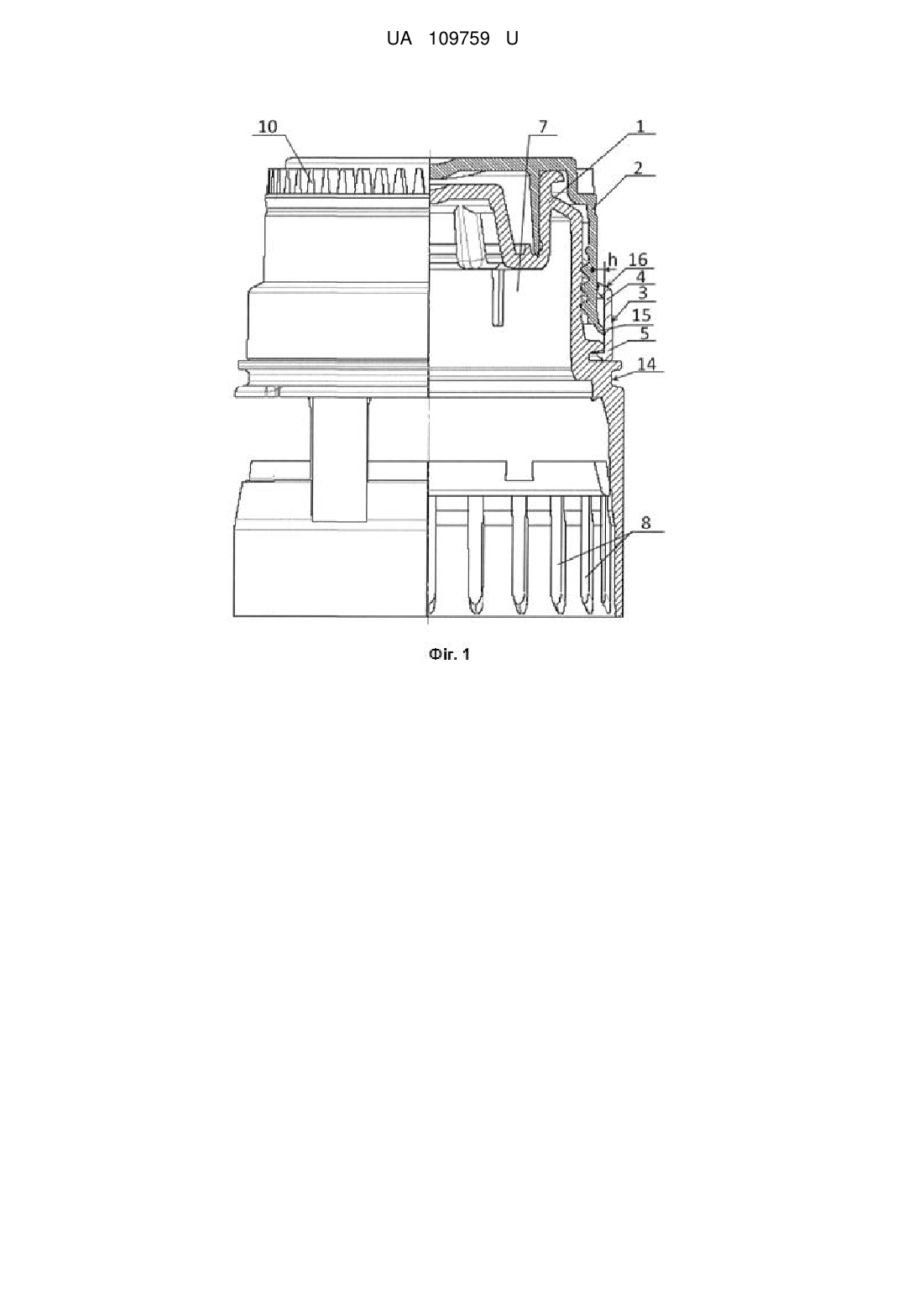

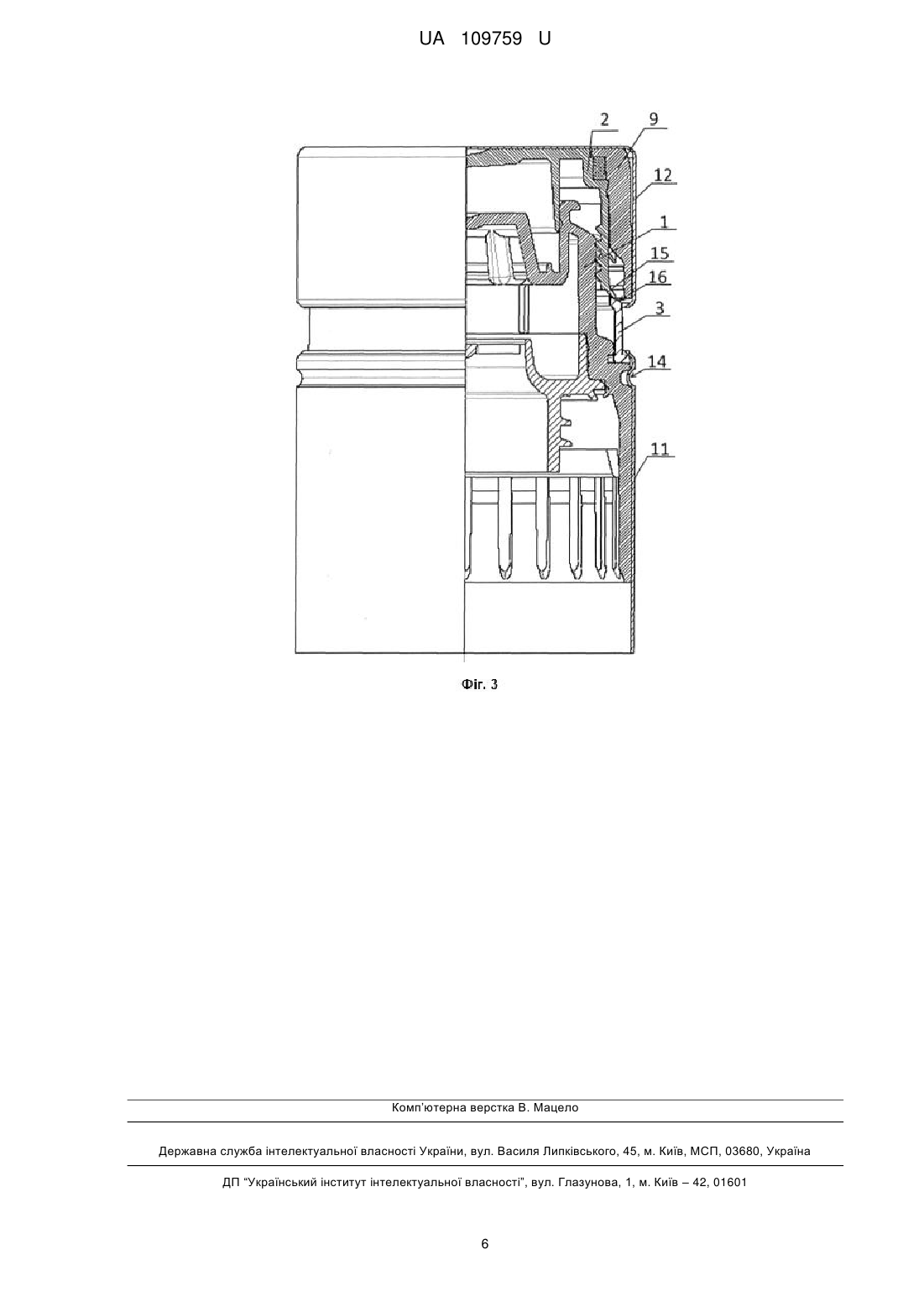

Реферат: Закупорювальний пристрій для пляшки містить зливну втулку з виливним отвором і засобами фіксації на пляшці, різьбовий ковпачок, з'єднаний зі зливною втулкою. Він додатково містить індикаторний елемент, розташований зовні зливної втулки по її периметру таким чином, що нижня частина різьбового ковпачка розташована між індикаторним елементом і зливною втулкою, причому нижня частина індикаторного елемента зафіксована на зливній втулці, а верхня частина індикаторного елемента мінімально частково пов'язана зі зовнішньою поверхнею різьбового ковпачка, при цьому між внутрішньою поверхнею індикаторного елемента і зовнішньою поверхнею різьбового ковпачка утворений зазор, достатній для виходу різьбового ковпачка зі сполучення з індикаторним елементом при першому розкритті. UA 109759 U (12) UA 109759 U UA 109759 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до закупорювальних пристроїв для контейнерів, переважно для пляшок з якісними спиртними напоями, обладнаних засобом для індикації першого розкриття пляшки з можливістю запобігання повторного закупорювання пляшки цим закупорювальним пристроєм. Відомі аналогічні закупорювальні пристрої із засобами індикації першого розкриття пляшки, серед яких найближчими є наступні. Відомі закупорювальний вузол контейнера для рідини, описаний в міжнародній публікації WO 2003/104100 від 18 грудня 2003, МПК: B65D 41/62, B65D 55/08, B65D 49/06, або запобіжна кришка для пляшки, описана у патенті UA 74270, опублікованому 15 листопада 2005, МПК: B65D 49/00. Відомі аналоги містять засоби індикації першого розкриття пляшки (індикаторні елементи), виконані у вигляді індикаторного виступу, закріпленого на нижньому торці різьбової кришки, який прихований верхньою частиною зовнішнього корпусу і стає видимим при її відділенні від нижньої частини зовнішнього корпусу внаслідок першого відкриття контейнера або пляшки. При цьому зазначений виступ не може бути захований повторно за верхню частину зовнішнього корпусу, що не дозволяє повторно закупорити контейнер або пляшку таким закупорювальним пристроєм. Недоліком описаних аналогів є виконання індикаторних елементів спільно з різьбовою кришкою, що, по-перше, ускладнює її виробництво і, як наслідок, ускладнює і збільшує вартість конструкції всього закупорювального пристрою, по-друге, не дозволяє розташувати індикаторний елемент на тій частині закупорювального пристрою, яка залишається на контейнері або пляшці при першому розкритті і яка використовується для виливання рідини, за рахунок чого є більш застосовною, ніж різьбова кришка, що призводить до зниження інформативності про перше розкриття та появи можливості закупорювання контейнера або пляшки повторно після першого розкриття, по-третє, накладає деякі обмеження на розміри індикаторного елемента, а саме неможливість його збільшення, наприклад для розташування на ньому інформаційних написів (рекламних, акційних тощо). За прототип прийнято закупорювальний пристрій, описаний у патенті UA 59314, опублікованому 10 травня 2011, МПК: B65D 49/00, B65D 49/02. Закупорювальний пристрій містить зливну втулку з виливним отвором та засобами фіксації на пляшці і різьбовий ковпачок, з'єднаний із зливною втулкою. На зливній втулці виконано індикаторну ділянку, яка закрита зовнішнім корпусом до першого розкриття і стає видимою після відділення верхньої частини зовнішнього корпусу від його нижньої частини при першому розкритті. Так само пристрій містить засоби запобігання нагвинчування різьбового ковпачка на зливну втулку для повторного закриття індикаторного елемента і порушення індикації першого розкриття, розташовані на різьбовий кришці і призначені для її упору у зливну втулку. Пристрій, прийнятий за прототип, дозволяє розташувати індикаторний елемент на тій його частині, яка залишається на пляшці після першого розкриття, і так само дозволяє збільшити його площу для виконання на ній додаткових написів або позначень. Недоліком прототипу є необхідність застосування додаткових засобів запобігання повторного нагвинчування різьбового ковпачка на зливну втулку, що ускладнює його конструкцію і знижує надійність такого запобігання, а так само сполучення верхньої частини індикаторного елемента з різьбовою кришкою, що знижує надійність закупорювання та роботи пристрою в цілому, і так само технологічність його збирання. В основу корисної моделі поставлена задача підвищення надійності роботи закупорювального пристрою, зокрема індикації першого розкриття з одночасним спрощенням як конструкції, яка запобігає повторному нагвинчуванню різьбового ковпачка на зливну втулку закупорювального ковпачка для приховування засобів індикації розкриття, так і всієї конструкції пристрою в цілому, і так само спрощення збирання такої конструкції. Додатковою задачею є збільшення надійності фіксації всіх елементів такої конструкції і розширення засобів індикації першого розкриття пляшки. Поставлена задача вирішується таким чином, що закупорювальний пристрій для пляшки, що містить зливну втулку з виливним отвором і засобами фіксації на пляшці, різьбовий ковпачок, з'єднаний із зливною втулкою, згідно з корисною моделлю, додатково містить індикаторний елемент, розташований зовні зливної втулки по її периметру таким чином, що нижня частина різьбового ковпачка розташована між індикаторним елементом і зливною втулкою, причому нижня частина індикаторного елемента зафіксована на зливний втулці, а верхня частина індикаторного елемента мінімально частково сполучена із зовнішньою поверхнею різьбового ковпачка, при цьому між внутрішньою поверхнею індикаторного елемента і зовнішньою поверхнею різьбового ковпачка утворений зазор, достатній для виходу різьбового ковпачка зі сполучення з індикаторним елементом при першому розкритті. 1 UA 109759 U 5 10 15 20 25 30 35 40 45 50 55 60 В ході випробувань закупорювального пристрою, згідно з корисною моделлю, визначено, що наявність таких ознак, як виконання індикаторного елемента, розташованого зовні зливної втулки по її периметру таким чином, що нижня частина різьбового ковпачка розташована між індикаторним елементом і зливною втулкою, причому нижня частина індикаторного елемента зафіксована на зливній втулці, а верхня частина індикаторного елемента мінімально частково пов'язана із зовнішньою поверхнею різьбового ковпачка, при цьому між внутрішньою поверхнею індикаторного елемента і зовнішньою поверхнею різьбового ковпачка утворений зазор, достатній для виходу різьбового ковпачка зі сполучення з індикаторним елементом при першому розкритті, у сукупності з відомими раніше ознаками, такими як наявність зливної втулки з виливним отвором і засобами фіксації на пляшці і різьбовий ковпачок, сполучений із зливною втулкою, дозволяє збільшити надійність індикації першого розкриття з одночасним спрощенням конструкції закупорювального пристрою за рахунок забезпечення виходу нижньої частини різьбового ковпачка із зазору між індикаторним елементом і зливною втулкою. Індикаторний елемент може бути виконаний як кільце, верхня частина якого встановлена у нижній частині різьбового ковпачка, що дозволяє спростити технологію збирання закупорювального пристрою. При цьому нижня частина кільця може бути зафіксована на зливній втулці за допомогою зовнішнього корпусу, одночасно охоплює зовнішню поверхню зливної втулки і індикаторного елемента і виконаного з можливістю поділу на нижню і верхню частини при першому розкритті, що дозволяє закріпити індикаторний елемент без додаткових пристосувань і тим самим спростити конструкцію закупорювального пристрою. На зовнішній поверхні зливної втулки може бути виконана кільцева канавка для фіксації на ній нижньої частини зовнішнього корпусу в осьовому напрямку, що дозволяє додатково зафіксувати зовнішній корпус і підвищити надійність роботи закупорювального пристрою. Індикаторний елемент може бути виконаний також і як кільцевий виступ по периметру зовнішньої поверхні зливної втулки, що є варіантом його виконання, і може забезпечити надійність фіксації індикаторного елемента на зливній втулці. Верхня частина індикаторного елемента може бути мінімально частково виконана кольором, контрастним кольором зливної втулки та/або нижньої частини зовнішнього корпусу або виконана прозорою, що забезпечить інформативність індикаторного елемента при першому розкритті. Верхня частина індикаторного елемента може містити на зовнішній поверхні графічні елементи, виконані з букв та/або цифр, та/або символів, що додатково підвищить інформативність індикаторного елемента при першому розкритті. Різьбовий ковпачок може додатково містити зовнішню втулку із засобами взаємної фіксації на різьбовому ковпачку в осьовому і радіальному напрямках, що збільшує надійність конструкції пристрою шляхом додаткового захисту різьбового ковпачка. Різьбовий ковпачок так само може додатково містити розташований у нижній частині засіб запобігання повторного розташування нижньої частини різьбового ковпачка між індикаторним елементом і зливною втулкою, що забезпечує індикацію першого розкриття без можливості її приховування шляхом повторного нагвинчування різьбового ковпачка, і при цьому спрощує конструкцію пристрою шляхом об'єднання індикаторного елемента та засобу для запобігання повторного розташування нижньої частини різьбового ковпачка між індикаторним елементом і зливною втулкою. Нижче надано приклад виконання закупорювального пристрою, згідно з корисною моделлю, і опис його роботи. Опис пояснюється графічними матеріалами, на яких зображено наступне: - На Фіг. 1 представлений загальний вигляд закупорювального пристрою з частковим розрізом в стані до першого розкриття (з різьбовою кришкою, сполученою зі зливною втулкою), - На Фіг. 2 представлений загальний вигляд закупорювального пристрою з частковим розрізом в стані до першого розкриття зі знятою зовнішньою втулкою, - На Фіг. 3 представлений загальний вигляд закупорювального пристрою з частковим розрізом в стані після першого розкриття (різьбова кришка знята зі зливної втулки). Наведені приклади і графічні матеріали не обмежують варіанти виконання пристрою, згідно з корисною моделлю, а тільки пояснюють її. Закупорювальний пристрій для пляшки містить зливну втулку 1, різьбовий ковпачок 2, індикаторний елемент 3 з верхньою частиною 4 і нижньою частиною 5, а також зовнішній корпус 6. Зливна втулка 1 містить виливний отвір 7 та засоби фіксації на пляшці 8. Різьбовий ковпачок 2 містить зовнішню втулку 9 та засоби взаємної її фіксації 10 на різьбовому ковпачку 2 в осьовому та радіальному напрямках. 2 UA 109759 U 5 10 15 20 25 30 35 40 45 Індикаторний елемент 3 розташований зовні зливної втулки 1 по її периметру і виконаний як кільце. Як варіант, індикаторний елемент 3 може бути виконаний як кільцевий виступ по периметру зовнішньої поверхні зливної втулки 1. Верхня частина 4 індикаторного елемента 3 мінімум частково пов'язана із зовнішньою поверхнею різьбового ковпачка 2, виконаного в його нижній частині. Між внутрішньою поверхнею індикаторного елемента 3 і зовнішньою поверхнею різьбового ковпачка 2 утворений зазор h з шириною, достатньою для виходу різьбового ковпачка 2 зі сполучення з індикаторним елементом 3 при першому розкритті. Верхня частина 4 індикаторного елемента 3 може бути мінімально частково виконана кольором, контрастним кольору зливної втулки 2 або нижньої частини зовнішнього корпусу 6, або контрастна по відношенню як до зливної втулки 1, так і до нижньої частини зовнішнього корпусу 6. Як варіант, верхня частина 4 індикаторного елемента 3 може бути виконана прозорою. Верхня частина 4 індикаторного елемента 3 так само додатково може містити на своїй зовнішній поверхні графічні елементи, виконані з букв та/або цифр, та/або символів (на фігурах не показано), нанесені, наприклад, методом лазерного гравірування. Нижня частина 5 індикаторного елемента 3 зафіксована на зливний втулці 1 за допомогою зовнішнього корпусу 6. Для цього зовнішній корпус 6 розташований так, що одночасно охоплює зовнішні поверхні зливної втулки 1 та індикаторного елемента 3. При цьому зовнішній корпус 6 виконаний з можливістю поділу на нижню частина 11 і верхню частину 12 при першому розкритті, наприклад шляхом виконання розрізу 13 по периметру зовнішнього корпусу 6 в місці розташування індикаторного елемента 3 і завальцювання в нього суміжних кромок нижньої частини 11 і верхньої частини 12 зовнішнього корпусу 6. На зовнішній поверхні зливної втулки 1 виконана кільцева канавка 14 для фіксації на ній нижньої частини 11 зовнішнього корпусу 6 в осьовому напрямку. Різьбовий ковпачок 2 додатково містить розташовані в нижній частині засобу для запобігання повторному розташуванню нижньої частини різьбового ковпачка 2 між індикаторним елементом 3 і зливною втулкою 1. Засоби виконані у вигляді кільцевого виступу 15 на нижній частині різьбового ковпачка 2 в напрямку індикаторного елемента 3 для взаємодії з торцем 16 верхньої частини 4 індикаторного елемента 3 після першого розкриття. Закупорювальний пристрій для пляшки, описаної вище конструкції, використовують наступним чином. При першому розкритті різьбовий ковпачок 2 знімають із зливної втулки 1 шляхом обертання зовнішньої втулки 9 за годинниковою стрілкою. При обертанні верхня частина 12 зовнішнього корпусу 6 відділяється від нижньої частини 11 (кромки цих частин виходять із завальцювання в індикаторний елемент 3) та різьбовий ковпачок 2 знімається із зливної втулки 1. При цьому індикаторний елемент 3 (кільце) стає видимим, бо свідчить про перше розкриття. При нагвинчуванні різьбового ковпачка 2 на зливну втулку після першого розкриття кільцевий виступ 15 на нижній частині різьбового ковпачка 2 взаємодіє з торцем 16 верхньої частини 4 індикаторного елемента 3, тим самим запобігаючи повторному розташуванню нижньої частини різьбового ковпачка 2 між індикаторним елементом 3 і зливною втулкою 1. Запропонований закупорювальний пристрій може бути виконаний з усіма перерахованими вище деталями як один блок або може транспортуватися окремо до установки на пляшці. Закупорювання пляшки таким пристроєм виконується натисканням зверху вниз за допомогою закупорювальної машини. Запропонована корисна модель дозволяє збільшити надійність роботи закупорювального пристрою, зокрема індикацію першого розкриття, і одночасно спростити конструкцію пристрою і підвищити технологічність її збирання, а також збільшити надійність фіксації всіх елементів такої конструкції і розширення засобів індикації першого розкриття пляшки. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Закупорювальний пристрій для пляшки, що містить зливну втулку з виливним отвором і засобами фіксації на пляшці, різьбовий ковпачок, з'єднаний зі зливною втулкою, який відрізняється тим, що додатково містить індикаторний елемент, розташований зовні зливної втулки по її периметру таким чином, що нижня частина різьбового ковпачка розташована між індикаторним елементом і зливною втулкою, причому нижня частина індикаторного елемента зафіксована на зливній втулці, а верхня частина індикаторного елемента мінімально частково пов'язана із зовнішньою поверхнею різьбового ковпачка, при цьому між внутрішньою поверхнею індикаторного елемента і зовнішньою поверхнею різьбового ковпачка утворений зазор, 3 UA 109759 U 5 10 15 20 25 достатній для виходу різьбового ковпачка зі сполучення з індикаторним елементом при першому розкритті. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що індикаторний елемент виконаний як кільце, верхня частина якого встановлена у нижній частині різьбового ковпачка. 3. Закупорювальний пристрій за п. 2, який відрізняється тим, що нижня частина кільця зафіксована на зливній втулці за допомогою зовнішнього корпусу, який одночасно охоплює зовнішню поверхню зливної втулки та індикаторного елемента і виконаний з можливістю поділу на нижню та верхню частини при першому розкритті. 4. Закупорювальний пристрій за п. 1, який відрізняється тим, що на зовнішній поверхні зливної втулки виконана кільцева канавка для фіксації на ній нижньої частини зовнішнього корпусу в осьовому напрямку. 5. Закупорювальний пристрій за п. 1, який відрізняється тим, що індикаторний елемент виконаний як кільцевий виступ по периметру зовнішньої поверхні зливної втулки. 6. Закупорювальний пристрій за п. 1, який відрізняється тим, що верхня частина індикаторного елемента мінімально частково виконана кольором, контрастним кольору зливної втулки та/або нижньої частини зовнішнього корпусу або виконана прозорою. 7. Закупорювальний пристрій за п. 1, який відрізняється тим, що верхня частина індикаторного елемента містить на зовнішній поверхні графічні елементи, виконані з букв та/або цифр, та/або символів. 8. Закупорювальний пристрій за п. 1, який відрізняється тим, що різьбовий ковпачок додатково містить зовнішню втулку із засобами взаємної фіксації на різьбовому ковпачку в осьовому і радіальному напрямках. 9. Закупорювальний пристрій за п. 1, який відрізняється тим, що різьбовий ковпачок додатково містить розташований в нижній частині засіб для запобігання повторному розташуванню нижньої частини різьбового ковпачка між індикаторним елементом та зливною втулкою. 4 UA 109759 U 5 UA 109759 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
