Гвинтова муфта натягу затяжки сітчастого циліндричного покриття

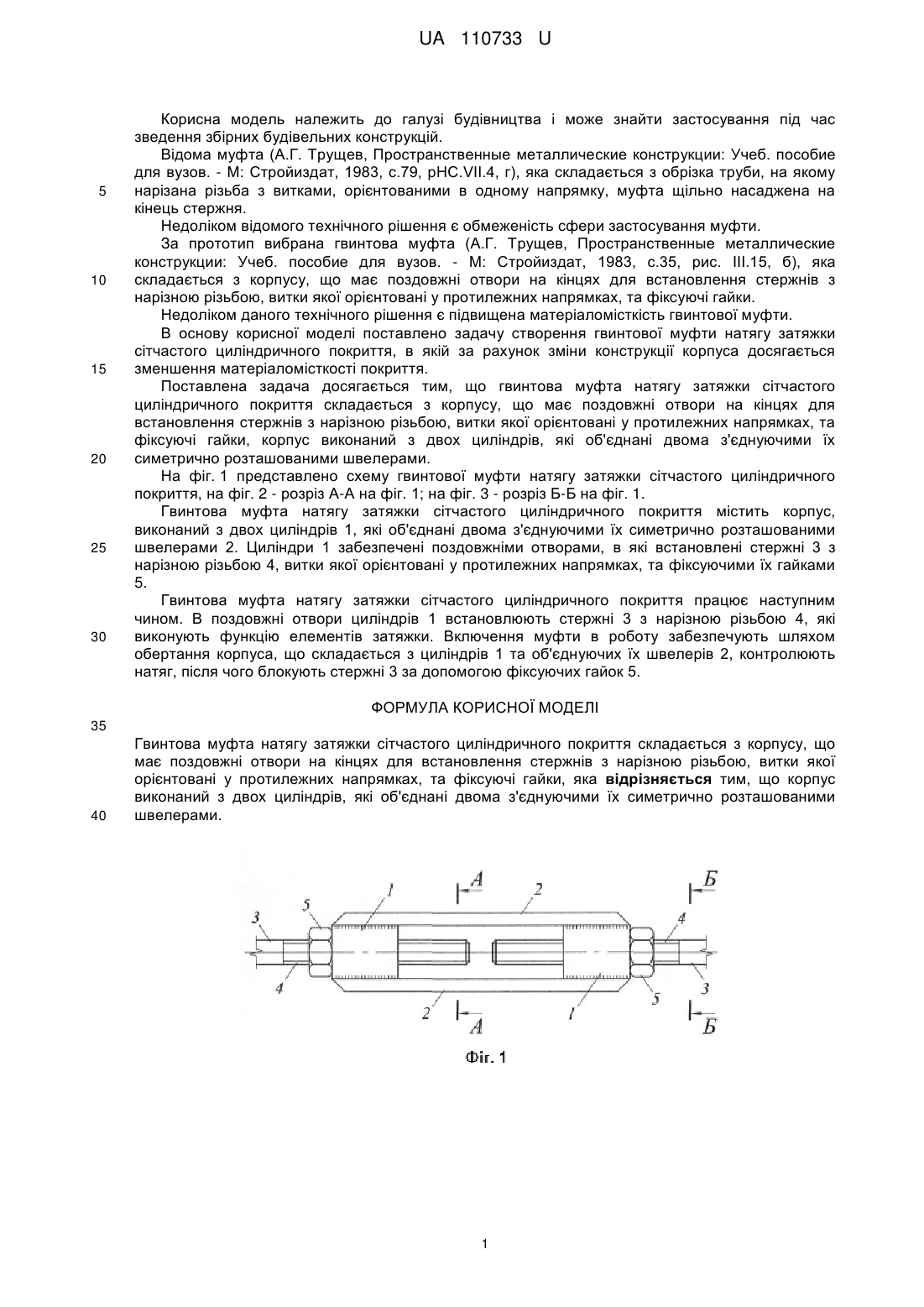

Реферат: UA 110733 U UA 110733 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може знайти застосування під час зведення збірних будівельних конструкцій. Відома муфта (А.Г. Трущев, Пространственные металлические конструкции: Учеб. пособие для вузов. - М: Стройиздат, 1983, с.79, pHC.VII.4, г), яка складається з обрізка труби, на якому нарізана різьба з витками, орієнтованими в одному напрямку, муфта щільно насаджена на кінець стержня. Недоліком відомого технічного рішення є обмеженість сфери застосування муфти. За прототип вибрана гвинтова муфта (А.Г. Трущев, Пространственные металлические конструкции: Учеб. пособие для вузов. - М: Стройиздат, 1983, с.35, рис. III.15, б), яка складається з корпусу, що має поздовжні отвори на кінцях для встановлення стержнів з нарізною різьбою, витки якої орієнтовані у протилежних напрямках, та фіксуючі гайки. Недоліком даного технічного рішення є підвищена матеріаломісткість гвинтової муфти. В основу корисної моделі поставлено задачу створення гвинтової муфти натягу затяжки сітчастого циліндричного покриття, в якій за рахунок зміни конструкції корпуса досягається зменшення матеріаломісткості покриття. Поставлена задача досягається тим, що гвинтова муфта натягу затяжки сітчастого циліндричного покриття складається з корпусу, що має поздовжні отвори на кінцях для встановлення стержнів з нарізною різьбою, витки якої орієнтовані у протилежних напрямках, та фіксуючі гайки, корпус виконаний з двох циліндрів, які об'єднані двома з'єднуючими їх симетрично розташованими швелерами. На фіг. 1 представлено схему гвинтової муфти натягу затяжки сітчастого циліндричного покриття, на фіг. 2 - розріз А-А на фіг. 1; на фіг. 3 - розріз Б-Б на фіг. 1. Гвинтова муфта натягу затяжки сітчастого циліндричного покриття містить корпус, виконаний з двох циліндрів 1, які об'єднані двома з'єднуючими їх симетрично розташованими швелерами 2. Циліндри 1 забезпечені поздовжніми отворами, в які встановлені стержні 3 з нарізною різьбою 4, витки якої орієнтовані у протилежних напрямках, та фіксуючими їх гайками 5. Гвинтова муфта натягу затяжки сітчастого циліндричного покриття працює наступним чином. В поздовжні отвори циліндрів 1 встановлюють стержні 3 з нарізною різьбою 4, які виконують функцію елементів затяжки. Включення муфти в роботу забезпечують шляхом обертання корпуса, що складається з циліндрів 1 та об'єднуючих їх швелерів 2, контролюють натяг, після чого блокують стержні 3 за допомогою фіксуючих гайок 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Гвинтова муфта натягу затяжки сітчастого циліндричного покриття складається з корпусу, що має поздовжні отвори на кінцях для встановлення стержнів з нарізною різьбою, витки якої орієнтовані у протилежних напрямках, та фіксуючі гайки, яка відрізняється тим, що корпус виконаний з двох циліндрів, які об'єднані двома з'єднуючими їх симетрично розташованими швелерами. 1 UA 110733 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
