Опорний вузол одношарового циліндричного стержневого покриття
Формула / Реферат
Опорний вузол одношарового циліндричного стержневого покриття, який включає упор, закладну деталь, виконану з листового профілю і з'єднану з опорною конструкцією, трубчасті елементи, коток, стержень з нарізаною різьбою, затяжку та контргайки, який відрізняється тим, що введений другий упор, причому кожний з упорів виконаний у вигляді пластини та прикріплений до закладної деталі, крім того введені другий і третій котки, які з першим котком являють собою систему котків, до того ж трубчасті елементи виконані з круглих труб та жорстко з'єднані із системою котків, що встановлені з можливістю руху по закладній деталі, при цьому в трубчастих елементах виконані отвори для стержня з нарізаною різьбою, один кінець якого з'єднаний з гвинтовою муфтою, яка служить для натягу затяжки і оснащена контргайками, а інший кінець встановлений через отвори в трубчастих елементах та закріплений контргайкою.
Текст

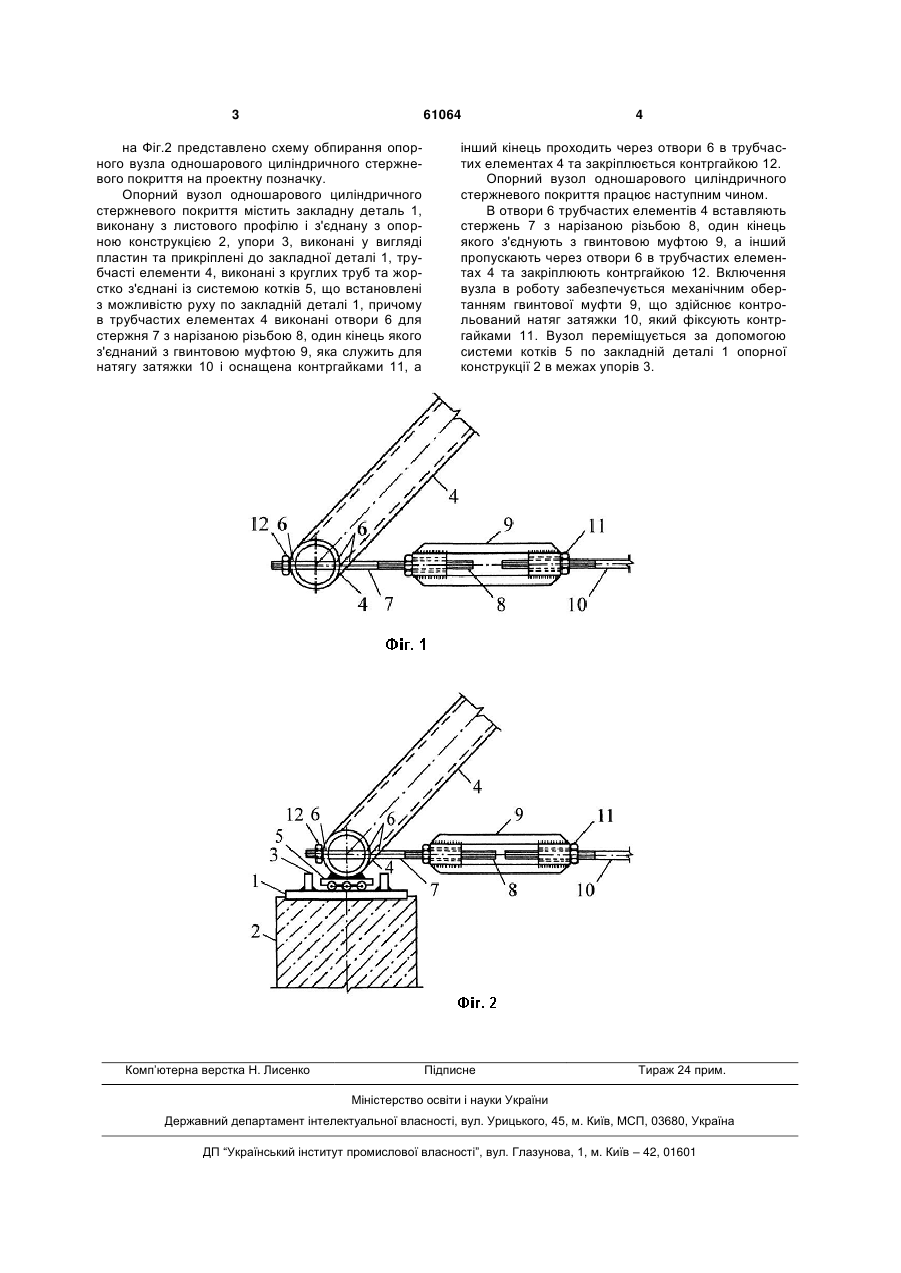

Опорний вузол одношарового циліндричного стержневого покриття, який включає упор, закладну деталь, виконану з листового профілю і з'єднану з опорною конструкцією, трубчасті елементи, коток, стержень з нарізаною різьбою, затяжку та контргайки, який відрізняється тим, що введений 3 61064 на Фіг.2 представлено схему обпирання опорного вузла одношарового циліндричного стержневого покриття на проектну позначку. Опорний вузол одношарового циліндричного стержневого покриття містить закладну деталь 1, виконану з листового профілю і з'єднану з опорною конструкцією 2, упори 3, виконані у вигляді пластин та прикріплені до закладної деталі 1, трубчасті елементи 4, виконані з круглих труб та жорстко з'єднані із системою котків 5, що встановлені з можливістю руху по закладній деталі 1, причому в трубчастих елементах 4 виконані отвори 6 для стержня 7 з нарізаною різьбою 8, один кінець якого з'єднаний з гвинтовою муфтою 9, яка служить для натягу затяжки 10 і оснащена контргайками 11, а Комп’ютерна верстка Н. Лиcенко 4 інший кінець проходить через отвори 6 в трубчастих елементах 4 та закріплюється контргайкою 12. Опорний вузол одношарового циліндричного стержневого покриття працює наступним чином. В отвори 6 трубчастих елементів 4 вставляють стержень 7 з нарізаною різьбою 8, один кінець якого з'єднують з гвинтовою муфтою 9, а інший пропускають через отвори 6 в трубчастих елементах 4 та закріплюють контргайкою 12. Включення вузла в роботу забезпечується механічним обертанням гвинтової муфти 9, що здійснює контрольований натяг затяжки 10, який фіксують контргайками 11. Вузол переміщується за допомогою системи котків 5 по закладній деталі 1 опорної конструкції 2 в межах упорів 3. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
