Спосіб високотемпературного знешкодження токсичних рідких і твердих сипучих відходів в циклонній установці

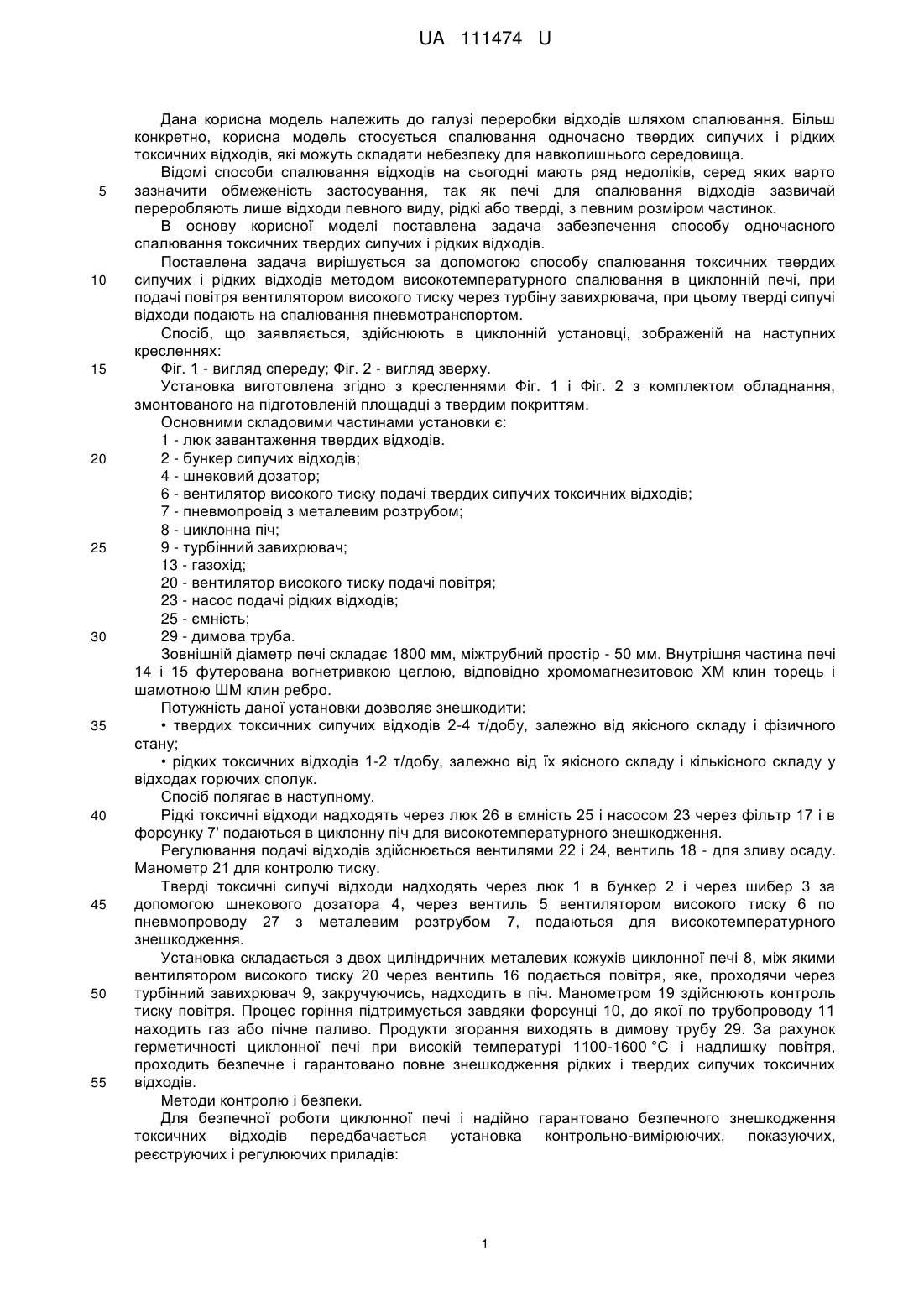

Реферат: Спосіб знешкодження одночасно токсичних рідких і твердих сипучих відходів методом високотемпературного спалювання в циклонній печі. Повітря в піч подають вентилятором високого тиску через турбіну завихрювача, при цьому тверді сипучі відходи подають пневмотранспортом. UA 111474 U про видачу патенту: UA 111474 U UA 111474 U 5 10 15 20 25 30 35 40 45 50 55 Дана корисна модель належить до галузі переробки відходів шляхом спалювання. Більш конкретно, корисна модель стосується спалювання одночасно твердих сипучих і рідких токсичних відходів, які можуть складати небезпеку для навколишнього середовища. Відомі способи спалювання відходів на сьогодні мають ряд недоліків, серед яких варто зазначити обмеженість застосування, так як печі для спалювання відходів зазвичай переробляють лише відходи певного виду, рідкі або тверді, з певним розміром частинок. В основу корисної моделі поставлена задача забезпечення способу одночасного спалювання токсичних твердих сипучих і рідких відходів. Поставлена задача вирішується за допомогою способу спалювання токсичних твердих сипучих і рідких відходів методом високотемпературного спалювання в циклонній печі, при подачі повітря вентилятором високого тиску через турбіну завихрювача, при цьому тверді сипучі відходи подають на спалювання пневмотранспортом. Спосіб, що заявляється, здійснюють в циклонній установці, зображеній на наступних кресленнях: Фіг. 1 - вигляд спереду; Фіг. 2 - вигляд зверху. Установка виготовлена згідно з кресленнями Фіг. 1 і Фіг. 2 з комплектом обладнання, змонтованого на підготовленій площадці з твердим покриттям. Основними складовими частинами установки є: 1 - люк завантаження твердих відходів. 2 - бункер сипучих відходів; 4 - шнековий дозатор; 6 - вентилятор високого тиску подачі твердих сипучих токсичних відходів; 7 - пневмопровід з металевим розтрубом; 8 - циклонна піч; 9 - турбінний завихрювач; 13 - газохід; 20 - вентилятор високого тиску подачі повітря; 23 - насос подачі рідких відходів; 25 - ємність; 29 - димова труба. Зовнішній діаметр печі складає 1800 мм, міжтрубний простір - 50 мм. Внутрішня частина печі 14 і 15 футерована вогнетривкою цеглою, відповідно хромомагнезитовою ХМ клин торець і шамотною ШМ клин ребро. Потужність даної установки дозволяє знешкодити: • твердих токсичних сипучих відходів 2-4 т/добу, залежно від якісного складу і фізичного стану; • рідких токсичних відходів 1-2 т/добу, залежно від їх якісного складу і кількісного складу у відходах горючих сполук. Спосіб полягає в наступному. Рідкі токсичні відходи надходять через люк 26 в ємність 25 і насосом 23 через фільтр 17 і в форсунку 7' подаються в циклонну піч для високотемпературного знешкодження. Регулювання подачі відходів здійснюється вентилями 22 і 24, вентиль 18 - для зливу осаду. Манометр 21 для контролю тиску. Тверді токсичні сипучі відходи надходять через люк 1 в бункер 2 і через шибер 3 за допомогою шнекового дозатора 4, через вентиль 5 вентилятором високого тиску 6 по пневмопроводу 27 з металевим розтрубом 7, подаються для високотемпературного знешкодження. Установка складається з двох циліндричних металевих кожухів циклонної печі 8, між якими вентилятором високого тиску 20 через вентиль 16 подається повітря, яке, проходячи через турбінний завихрювач 9, закручуючись, надходить в піч. Манометром 19 здійснюють контроль тиску повітря. Процес горіння підтримується завдяки форсунці 10, до якої по трубопроводу 11 находить газ або пічне паливо. Продукти згорання виходять в димову трубу 29. За рахунок герметичності циклонної печі при високій температурі 1100-1600 °C і надлишку повітря, проходить безпечне і гарантовано повне знешкодження рідких і твердих сипучих токсичних відходів. Методи контролю і безпеки. Для безпечної роботи циклонної печі і надійно гарантовано безпечного знешкодження токсичних відходів передбачається установка контрольно-вимірюючих, показуючих, реєструючих і регулюючих приладів: 1 UA 111474 U 5 10 15 12 - оглядовий люк для візуального контролю і контролю температури приладом типу "пірометр"; 13 - на газоході встановлюються прилади: • термометр показуючий і реєструючий; • вибухозапобіжний клапан; 19 - манометр тиску повітря; 21 - манометр тиску в трубопроводі рідких відходів; 29 - на димовій трубі: тягонапоромір і термометр. Спосіб, що заявляється, відрізняється від існуючих аналогів: - зовнішнім виглядом; - ергономічністю розташування комплекту обладнання; - тим, що одночасно з рідкими токсичними відходами знешкоджуються і тверді сипучі токсичні відходи; - способом подачі твердих сипучих токсичних відходів, який здійснюється пневмотранспортом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Спосіб знешкодження одночасно токсичних рідких і твердих сипучих відходів методом високотемпературного спалювання в циклонній печі, який відрізняється тим, що повітря в піч подають вентилятором високого тиску через турбіну завихрювача, при цьому тверді сипучі відходи подають пневмотранспортом. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
