Електричний кабель
Номер патенту: 40790
Опубліковано: 15.08.2001
Автори: Володін Олександр Валентинович, Гаркот Василь Степанович, Святюк Володимир Данилович, Карпинський Юрій Станіславович, Щербань Володимир Олександрович, Будаговська Світлана Михайлівна, Савченко Олександр Григорович, Демченко Петро Миколайович, Мадрикін Володимир Петрович, Ширнин Володимир Павлович, Городничий Володимир Михайлович
Формула / Реферат

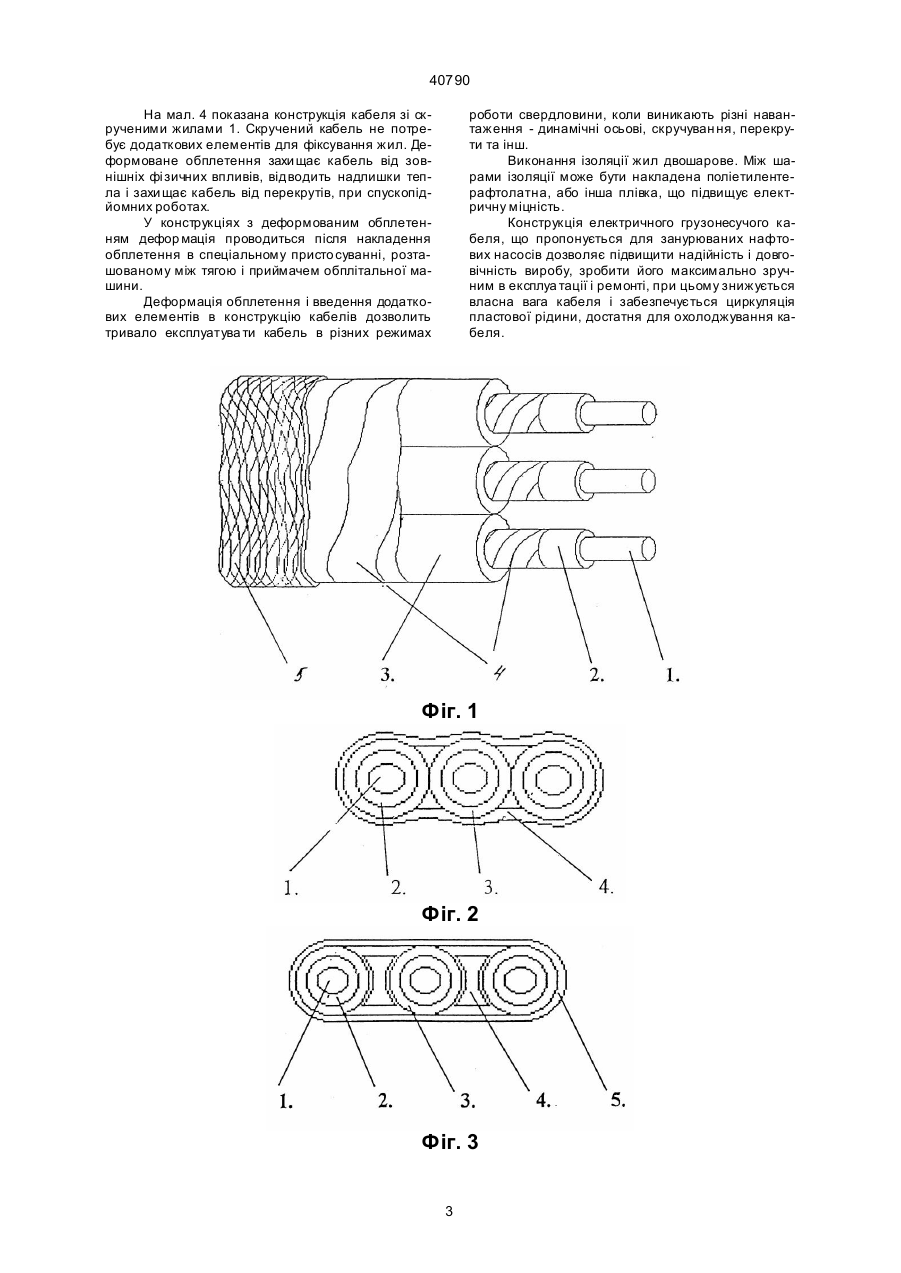

1. Електричний кабель, що включає пакет який містить щонайменше три жили, осердя і зовнішню оболонку, при цьому кожна жила покрита шаром ізоляційного матеріалу відрізняється тим, що жили виконані з другим шаром ізоляційного матеріалу, осердя виконане заодно з другим шаром ізоляційного матеріалу центральної жили і має бічні виступи, розташовані між жилами, причому торцева поверхня кожного виступу повторює контур суміжної жили.
2. Електричний кабель по п.1 відрізняється тим, що осердя складається з набору елементів у вигляді двовгнутої лінзи, кожний з яких розташований між центральною і бічною жилою.
3. Електричний кабель по п.1 відрізняється тим, що зовнішня оболонка кабеля виконана силовою у вигляді обплетення з сталевого дроту і деформована обтискаючим зусиллям.

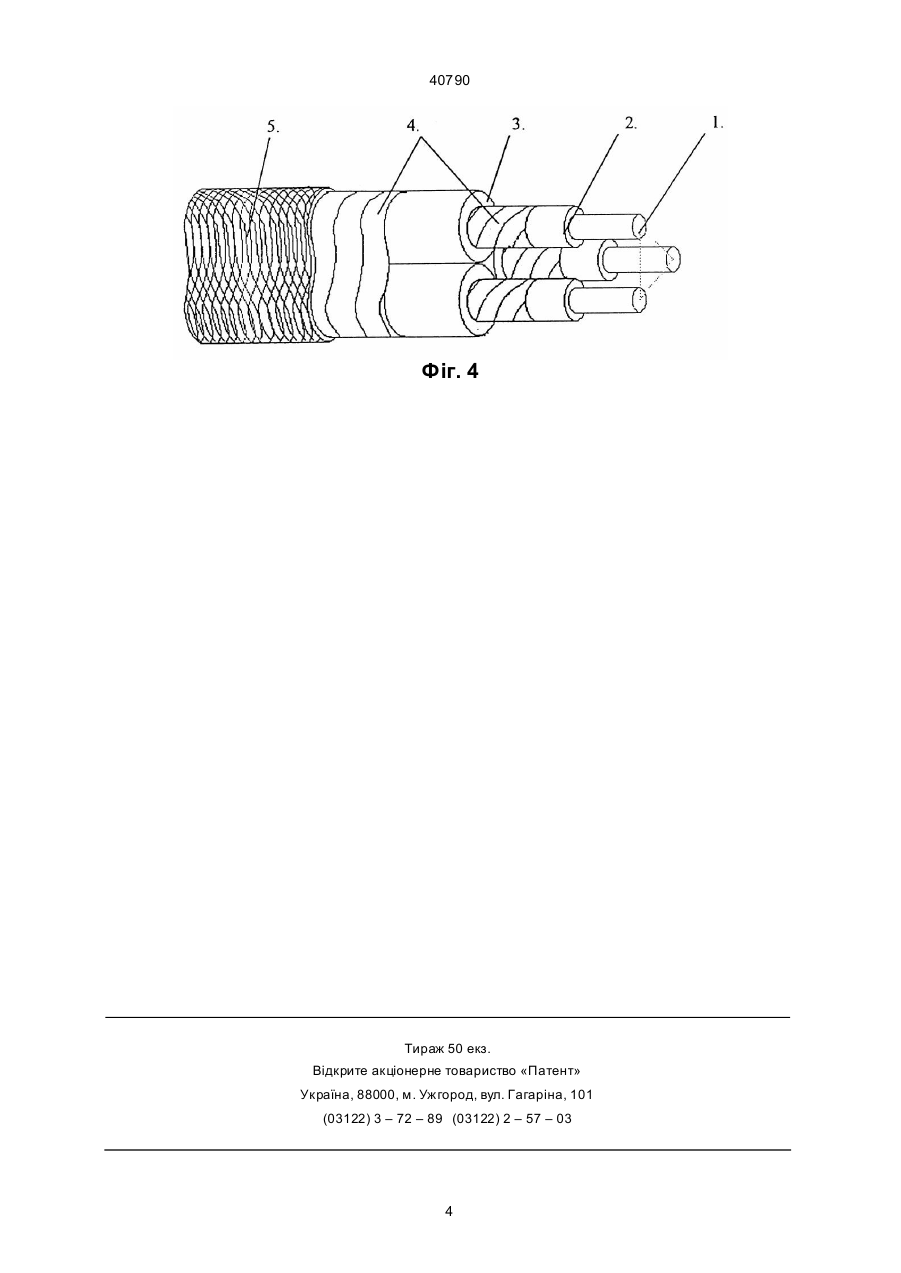

4. Електричний кабель по п.1 відрізняється тим, що жили розташовані співвісно паралельно, скручені, кожна покрита другим шаром ізоляційного матеріалу, а пакет покритий силовою деформованою зовнішньою оболонкою.
5. Електричний кабель по п.1 відрізняється тим, що жили розташовані взаємно паралельно в ряд, кожна покрита другим шаром ізоляційного матеріалу, а пакет покритий силовою деформованою зовнішньою оболонкою.
Текст

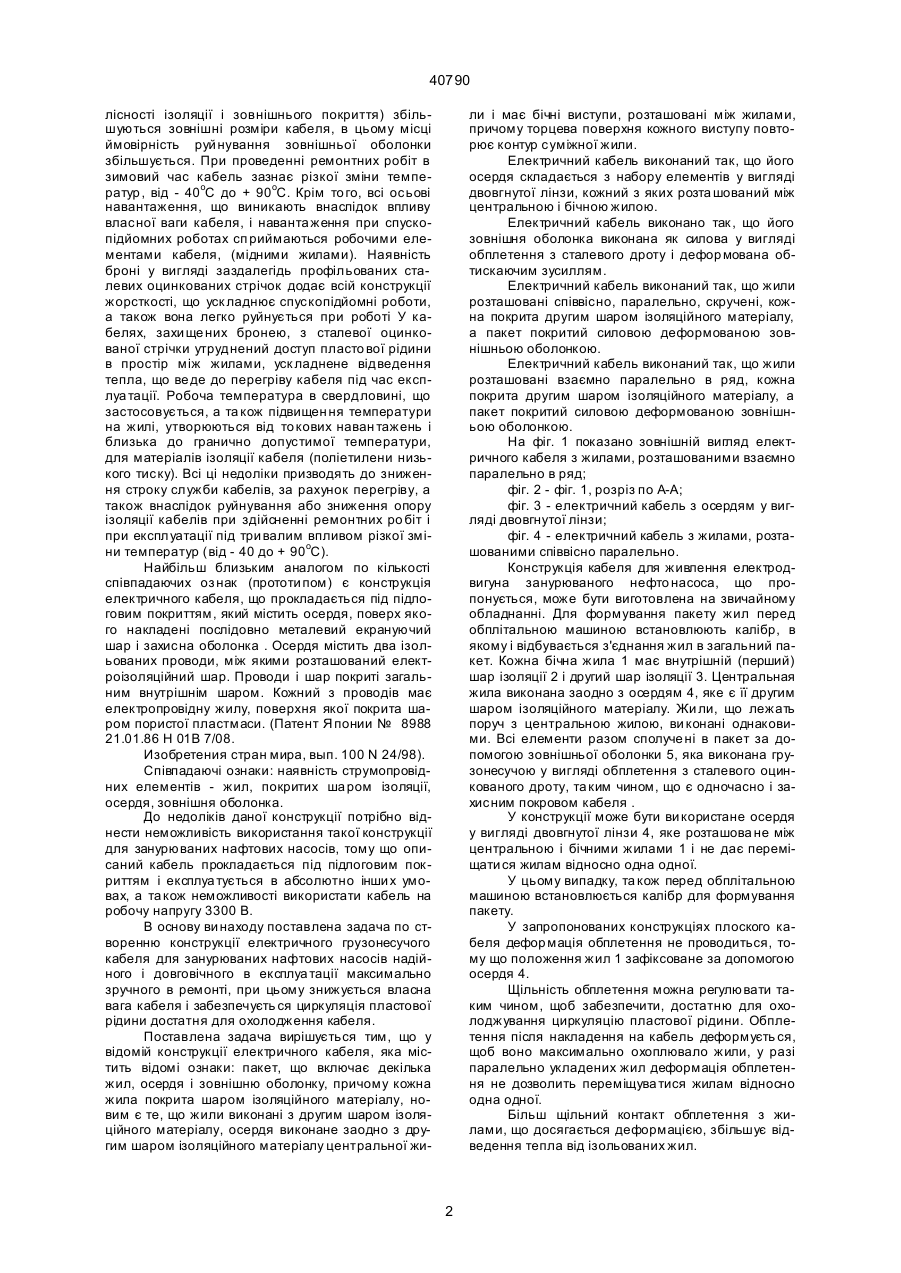

1. Електричний кабель, що включає пакет який містить щонайменше три жили, осердя і зовнішню оболонку, при цьому кожна жила по А (54) ЕЛЕКТРИЧНИЙ КАБЕЛЬ 40790 лісності ізоляції і зовнішнього покриття) збільшуються зовнішні розміри кабеля, в цьому місці ймовірність руй нування зовнішньої оболонки збільшується. При проведенні ремонтних робіт в зимовий час кабель зазнає різкої зміни температур , від - 40оС до + 90оС. Крім то го, всі осьові навантаження, що виникають внаслідок впливу власної ваги кабеля, і наванта ження при спускопідйомних роботах сп риймаються робочими елементами кабеля, (мідними жилами). Наявність броні у вигляді заздалегідь профільованих сталевих оцинкованих стрічок додає всій конструкції жорсткості, що уск ладнює спускопідйомні роботи, а також вона легко руйнується при роботі У кабелях, захи ще них бронею, з сталевої оцинкованої стрічки утруднений доступ пласто вої рідини в простір між жилами, уск ладнене відведення тепла, що ве де до перегріву кабеля під час експлуа тації. Робоча температура в свердловині, що застосовується, а та кож підвищен ня температури на жилі, утворюються від то кових наван тажень і близька до гранично допустимої температури, для матеріалів ізоляції кабеля (поліетилени низького тиску). Всі ці недоліки призводять до зниження строку служби кабелів, за рахунок перегріву, а також внаслідок руйнування або зниження опору ізоляції кабелів при здійсненні ремонтних ро біт і при експлуатації під три валим впливом різкої зміни температур (від - 40 до + 90оС). Найбільш близьким аналогом по кількості співпадаючих оз нак (прототи пом) є конструкція електричного кабеля, що прокладається під підлоговим покриттям, який містить осердя, поверх якого накладені послідовно металевий екрануючий шар і захисна оболонка . Осердя містить два ізольованих проводи, між якими розташований електроізоляційний шар. Проводи і шар покриті загальним внутрішнім шаром. Кожний з проводів має електропровідну жилу, поверхня якої покрита шаром пористої пластмаси. (Патент Я понии № 8988 21.01.86 Н 01В 7/08. Изобретения стран мира, вып. 100 N 24/98). Співпадаючі ознаки: наявність струмопровідних елементів - жил, покритих ша ром ізоляції, осердя, зовнішня оболонка. До недоліків даної конструкції потрібно віднести неможливість використання такої конструкції для занурюваних нафтових насосів, тому що описаний кабель прокладається під підлоговим покриттям і експлуа тується в абсолютно інши х умовах, а та кож неможливості використати кабель на робочу напругу 3300 В. В основу ви находу поставлена задача по створенню конструкції електричного грузонесучого кабеля для занурюваних нафтових насосів надійного і довговічного в експлуа тації максимально зручного в ремонті, при цьому знижується власна вага кабеля і забезпечуєть ся циркуляція пластової рідини достатня для охолодження кабеля. Поставлена задача вирішується тим, що у відомій конструкції електричного кабеля, яка містить відомі ознаки: пакет, що включає декілька жил, осердя і зовнішню оболонку, причому кожна жила покрита шаром ізоляційного матеріалу, новим є те, що жили виконані з другим шаром ізоляційного матеріалу, осердя виконане заодно з другим шаром ізоляційного матеріалу центральної жи ли і має бічні виступи, розташовані між жилами, причому торцева поверхня кожного виступу повторює контур суміжної жили. Електричний кабель виконаний так, що його осердя складається з набору елементів у вигляді двовгнутої лінзи, кожний з яких розта шований між центральною і бічною жилою. Електричний кабель виконано так , що його зовнішня оболонка виконана як силова у вигляді обплетення з сталевого дроту і дефор мована обтискаючим зусиллям. Електричний кабель виконаний так, що жили розташовані співвісно, паралельно, скручені, кожна покрита другим шаром ізоляційного матеріалу, а пакет покритий силовою деформованою зовнішньою оболонкою. Електричний кабель виконаний так, що жили розташовані взаємно паралельно в ряд, кожна покрита другим шаром ізоляційного матеріалу, а пакет покритий силовою деформованою зовнішньою оболонкою. На фіг. 1 показано зовнішній вигляд електричного кабеля з жилами, розташованими взаємно паралельно в ряд; фіг. 2 - фіг. 1, розріз по А-А; фіг. 3 - електричний кабель з осердям у вигляді двовгнутої лінзи; фіг. 4 - електричний кабель з жилами, розташованими співвісно паралельно. Конструкція кабеля для живлення електродвигуна занурюваного нефто насоса, що пропонується, може бути виготовлена на звичайному обладнанні. Для формування пакету жил перед обплітальною машиною встановлюють калібр, в якому і відбувається з'єднання жил в загальний пакет. Кожна бічна жила 1 має внутрішній (перший) шар ізоляції 2 і другий шар ізоляції 3. Центральная жила виконана заодно з осердям 4, яке є її другим шаром ізоляційного матеріалу. Жи ли, що лежать поруч з центральною жилою, ви конані однаковими. Всі елементи разом сполуче ні в пакет за допомогою зовнішньої оболонки 5, яка виконана грузонесучою у вигляді обплетення з сталевого оцинкованого дроту, та ким чином, що є одночасно і захисним покровом кабеля . У конструкції може бути ви користане осердя у вигляді двовгнутої лінзи 4, яке розташова не між центральною і бічними жилами 1 і не дає переміщати ся жилам відносно одна одної. У цьому випадку, та кож перед обплітальною машиною встановлюється калібр для формування пакету. У запропонованих конструкціях плоского кабеля дефор мація обплетення не проводиться, тому що положення жил 1 зафіксоване за допомогою осердя 4. Щільність обплетення можна регулювати таким чином, щоб забезпечити, достатню для охолоджування циркуляцію пластової рідини. Обплетення після накладення на кабель деформуєть ся, щоб воно максимально охоплювало жили, у разі паралельно укладених жил деформація обплетення не дозволить переміщува тися жилам відносно одна одної. Більш щільний контакт обплетення з жилами, що досягається деформацією, збільшує відведення тепла від ізольованих жил. 2 40790 На мал. 4 показана конструкція кабеля зі скрученими жилами 1. Скручений кабель не потребує додаткових елементів для фіксування жил. Деформоване обплетення захи щає кабель від зовнішніх фі зичних впливів, відводить надлишки тепла і захи щає кабель від перекрутів, при спускопідйомних роботах. У конструкціях з деформованим обплетенням дефор мація проводиться після накладення обплетення в спеціальному присто суванні, розташованому між тягою і приймачем обплітальної машини. Деформація обплетення і введення додаткових елементів в конструкцію кабелів дозволить тривало експлуатува ти кабель в різних режимах роботи свердловини, коли виникають різні навантаження - динамічні осьові, скручуван ня, перекрути та інш. Виконання ізоляції жил двошарове. Між шарами ізоляції може бути накладена поліетилентерафтолатна, або інша плівка, що підвищує електричну міцність. Конструкція електричного грузонесучого кабеля, що пропонується для занурюваних нафтових насосів дозволяє підвищити надійність і довговічність виробу, зробити його максимально зручним в експлуа тації і ремонті, при цьому знижується власна вага кабеля і забезпечується циркуляція пластової рідини, достатня для охолоджування кабеля. Фіг. 1 Фіг. 2 Фіг. 3 3 40790 Фіг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric cable
Автори англійськоюSavchenko Oleksandr Hryhorovych, Horodnychyy Volodymyr Mykhaylovich, Volodin Oleksandr Valentynovych, Demchenko Petro Mykolaiovych, Svyat'uk Volodymyr Danilovich, Budagovs'ka Svitlana Mykhaylivna, Karpyns'kiy YuriyStanislavovich, Madrykin Volodymyr Petrovich, Scherban Volodymyr Oleksandrovych, Shirin Volodymyr Pavlovich, Harkot Vasyl Stepanovych
Назва патенту російськоюЭлектрический кабель
Автори російськоюСавченко Александр Григорьевич, Городничий Владимир Михайлович, Володин Александр Валентинович, Демченко Петр Николаевич, Святюк Владимир Данилович, Будаговськая Светлана Михайловна, Карпинський Юрий Станиславович, Мадрикин Владимир Петрович, Щербань Владимир Александрович, Ширнин Владимир Павлович, Гаркот Василий Степанович
МПК / Мітки
МПК: H01B 7/00
Мітки: кабель, електричний
