Спосіб переробки рідкого гною та стоків тваринницьких комплексів

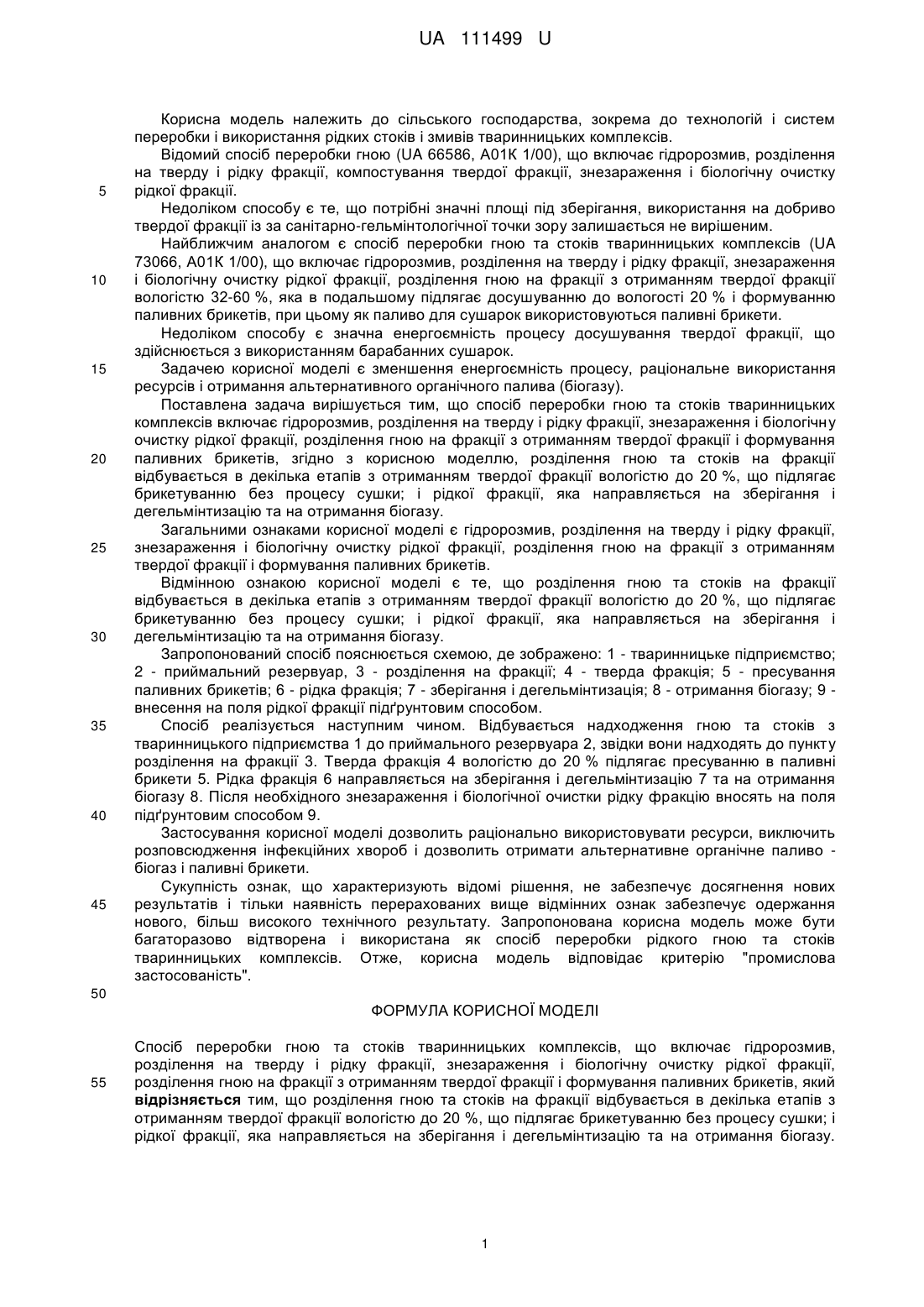

Реферат: Спосіб переробки гною та стоків тваринницьких комплексів включає гідророзмив, розділення на тверду і рідку фракції, знезараження і біологічну очистку рідкої фракції, розділення гною на фракції з отриманням твердої фракції і формування паливних брикетів. Розділення гною та стоків на фракції відбувається в декілька етапів з отриманням твердої фракції вологістю до 20 %, що підлягає брикетуванню без процесу сушки; і рідкої фракції, яка направляється на зберігання і дегельмінтизацію та на отримання біогазу. UA 111499 U (54) СПОСІБ ПЕРЕРОБКИ РІДКОГО ГНОЮ ТА СТОКІВ ТВАРИННИЦЬКИХ КОМПЛЕКСІВ UA 111499 U UA 111499 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільського господарства, зокрема до технологій і систем переробки і використання рідких стоків і змивів тваринницьких комплексів. Відомий спосіб переробки гною (UA 66586, А01К 1/00), що включає гідророзмив, розділення на тверду і рідку фракції, компостування твердої фракції, знезараження і біологічну очистку рідкої фракції. Недоліком способу є те, що потрібні значні площі під зберігання, використання на добриво твердої фракції із за санітарно-гельмінтологічної точки зору залишається не вирішеним. Найближчим аналогом є спосіб переробки гною та стоків тваринницьких комплексів (UA 73066, А01К 1/00), що включає гідророзмив, розділення на тверду і рідку фракції, знезараження і біологічну очистку рідкої фракції, розділення гною на фракції з отриманням твердої фракції вологістю 32-60 %, яка в подальшому підлягає досушуванню до вологості 20 % і формуванню паливних брикетів, при цьому як паливо для сушарок використовуються паливні брикети. Недоліком способу є значна енергоємність процесу досушування твердої фракції, що здійснюється з використанням барабанних сушарок. Задачею корисної моделі є зменшення енергоємність процесу, раціональне використання ресурсів і отримання альтернативного органічного палива (біогазу). Поставлена задача вирішується тим, що спосіб переробки гною та стоків тваринницьких комплексів включає гідророзмив, розділення на тверду і рідку фракції, знезараження і біологічну очистку рідкої фракції, розділення гною на фракції з отриманням твердої фракції і формування паливних брикетів, згідно з корисною моделлю, розділення гною та стоків на фракції відбувається в декілька етапів з отриманням твердої фракції вологістю до 20 %, що підлягає брикетуванню без процесу сушки; і рідкої фракції, яка направляється на зберігання і дегельмінтизацію та на отримання біогазу. Загальними ознаками корисної моделі є гідророзмив, розділення на тверду і рідку фракції, знезараження і біологічну очистку рідкої фракції, розділення гною на фракції з отриманням твердої фракції і формування паливних брикетів. Відмінною ознакою корисної моделі є те, що розділення гною та стоків на фракції відбувається в декілька етапів з отриманням твердої фракції вологістю до 20 %, що підлягає брикетуванню без процесу сушки; і рідкої фракції, яка направляється на зберігання і дегельмінтизацію та на отримання біогазу. Запропонований спосіб пояснюється схемою, де зображено: 1 - тваринницьке підприємство; 2 - приймальний резервуар, 3 - розділення на фракції; 4 - тверда фракція; 5 - пресування паливних брикетів; 6 - рідка фракція; 7 - зберігання і дегельмінтизація; 8 - отримання біогазу; 9 внесення на поля рідкої фракції підґрунтовим способом. Спосіб реалізується наступним чином. Відбувається надходження гною та стоків з тваринницького підприємства 1 до приймального резервуара 2, звідки вони надходять до пункту розділення на фракції 3. Тверда фракція 4 вологістю до 20 % підлягає пресуванню в паливні брикети 5. Рідка фракція 6 направляється на зберігання і дегельмінтизацію 7 та на отримання біогазу 8. Після необхідного знезараження і біологічної очистки рідку фракцію вносять на поля підґрунтовим способом 9. Застосування корисної моделі дозволить раціонально використовувати ресурси, виключить розповсюдження інфекційних хвороб і дозволить отримати альтернативне органічне паливо біогаз і паливні брикети. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як спосіб переробки рідкого гною та стоків тваринницьких комплексів. Отже, корисна модель відповідає критерію "промислова застосованість". 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб переробки гною та стоків тваринницьких комплексів, що включає гідророзмив, розділення на тверду і рідку фракції, знезараження і біологічну очистку рідкої фракції, розділення гною на фракції з отриманням твердої фракції і формування паливних брикетів, який відрізняється тим, що розділення гною та стоків на фракції відбувається в декілька етапів з отриманням твердої фракції вологістю до 20 %, що підлягає брикетуванню без процесу сушки; і рідкої фракції, яка направляється на зберігання і дегельмінтизацію та на отримання біогазу. 1 UA 111499 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
