Спосіб переробки рідкого гною та стоків тваринницьких комплексів

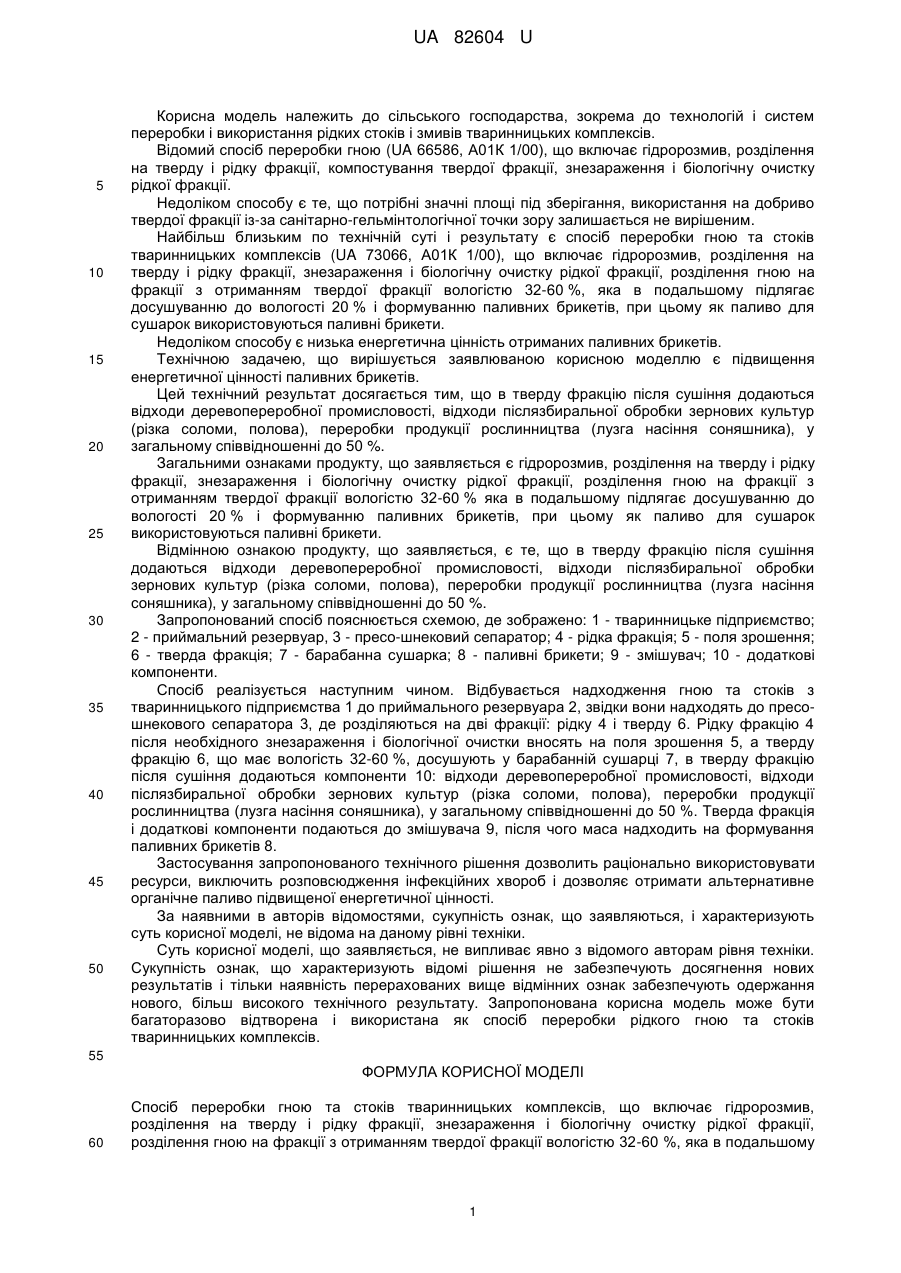

Реферат: Спосіб переробки гною та стоків тваринницьких комплексів включає гідророзмив, розділення на тверду і рідку фракції, знезараження і біологічну очистку рідкої фракції, розділення гною на фракції з отриманням твердої фракції вологістю 32-60 %, яка в подальшому підлягає досушуванню до вологості 20 % і формуванню паливних брикетів, причому як паливо для сушарок використовуються паливні брикети. В тверду фракцію після сушіння додають відходи деревопереробної промисловості, відходи післязбиральної обробки зернових культур (різка соломи, полова), переробки продукції рослинництва (лузга насіння соняшника), у загальному співвідношенні до 50 %. UA 82604 U (54) СПОСІБ ПЕРЕРОБКИ РІДКОГО ГНОЮ ТА СТОКІВ ТВАРИННИЦЬКИХ КОМПЛЕКСІВ UA 82604 U UA 82604 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільського господарства, зокрема до технологій і систем переробки і використання рідких стоків і змивів тваринницьких комплексів. Відомий спосіб переробки гною (UA 66586, А01К 1/00), що включає гідророзмив, розділення на тверду і рідку фракції, компостування твердої фракції, знезараження і біологічну очистку рідкої фракції. Недоліком способу є те, що потрібні значні площі під зберігання, використання на добриво твердої фракції із-за санітарно-гельмінтологічної точки зору залишається не вирішеним. Найбільш близьким по технічній суті і результату є спосіб переробки гною та стоків тваринницьких комплексів (UA 73066, А01К 1/00), що включає гідророзмив, розділення на тверду і рідку фракції, знезараження і біологічну очистку рідкої фракції, розділення гною на фракції з отриманням твердої фракції вологістю 32-60 %, яка в подальшому підлягає досушуванню до вологості 20 % і формуванню паливних брикетів, при цьому як паливо для сушарок використовуються паливні брикети. Недоліком способу є низька енергетична цінність отриманих паливних брикетів. Технічною задачею, що вирішується заявлюваною корисною моделлю є підвищення енергетичної цінності паливних брикетів. Цей технічний результат досягається тим, що в тверду фракцію після сушіння додаються відходи деревопереробної промисловості, відходи післязбиральної обробки зернових культур (різка соломи, полова), переробки продукції рослинництва (лузга насіння соняшника), у загальному співвідношенні до 50 %. Загальними ознаками продукту, що заявляється є гідророзмив, розділення на тверду і рідку фракції, знезараження і біологічну очистку рідкої фракції, розділення гною на фракції з отриманням твердої фракції вологістю 32-60 % яка в подальшому підлягає досушуванню до вологості 20 % і формуванню паливних брикетів, при цьому як паливо для сушарок використовуються паливні брикети. Відмінною ознакою продукту, що заявляється, є те, що в тверду фракцію після сушіння додаються відходи деревопереробної промисловості, відходи післязбиральної обробки зернових культур (різка соломи, полова), переробки продукції рослинництва (лузга насіння соняшника), у загальному співвідношенні до 50 %. Запропонований спосіб пояснюється схемою, де зображено: 1 - тваринницьке підприємство; 2 - приймальний резервуар, 3 - пресо-шнековий сепаратор; 4 - рідка фракція; 5 - поля зрошення; 6 - тверда фракція; 7 - барабанна сушарка; 8 - паливні брикети; 9 - змішувач; 10 - додаткові компоненти. Спосіб реалізується наступним чином. Відбувається надходження гною та стоків з тваринницького підприємства 1 до приймального резервуара 2, звідки вони надходять до пресошнекового сепаратора 3, де розділяються на дві фракції: рідку 4 і тверду 6. Рідку фракцію 4 після необхідного знезараження і біологічної очистки вносять на поля зрошення 5, а тверду фракцію 6, що має вологість 32-60 %, досушують у барабанній сушарці 7, в тверду фракцію після сушіння додаються компоненти 10: відходи деревопереробної промисловості, відходи післязбиральної обробки зернових культур (різка соломи, полова), переробки продукції рослинництва (лузга насіння соняшника), у загальному співвідношенні до 50 %. Тверда фракція і додаткові компоненти подаються до змішувача 9, після чого маса надходить на формування паливних брикетів 8. Застосування запропонованого технічного рішення дозволить раціонально використовувати ресурси, виключить розповсюдження інфекційних хвороб і дозволяє отримати альтернативне органічне паливо підвищеної енергетичної цінності. За наявними в авторів відомостями, сукупність ознак, що заявляються, і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як спосіб переробки рідкого гною та стоків тваринницьких комплексів. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб переробки гною та стоків тваринницьких комплексів, що включає гідророзмив, розділення на тверду і рідку фракції, знезараження і біологічну очистку рідкої фракції, розділення гною на фракції з отриманням твердої фракції вологістю 32-60 %, яка в подальшому 1 UA 82604 U 5 підлягає досушуванню до вологості 20 % і формуванню паливних брикетів, причому як паливо для сушарок використовуються паливні брикети, який відрізняється тим, що в тверду фракцію після сушіння додають відходи деревопереробної промисловості, відходи післязбиральної обробки зернових культур (різка соломи, полова), переробки продукції рослинництва (лузга насіння соняшника), у загальному співвідношенні до 50 %. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
