Установка для формування виробів з бетонних сумішей

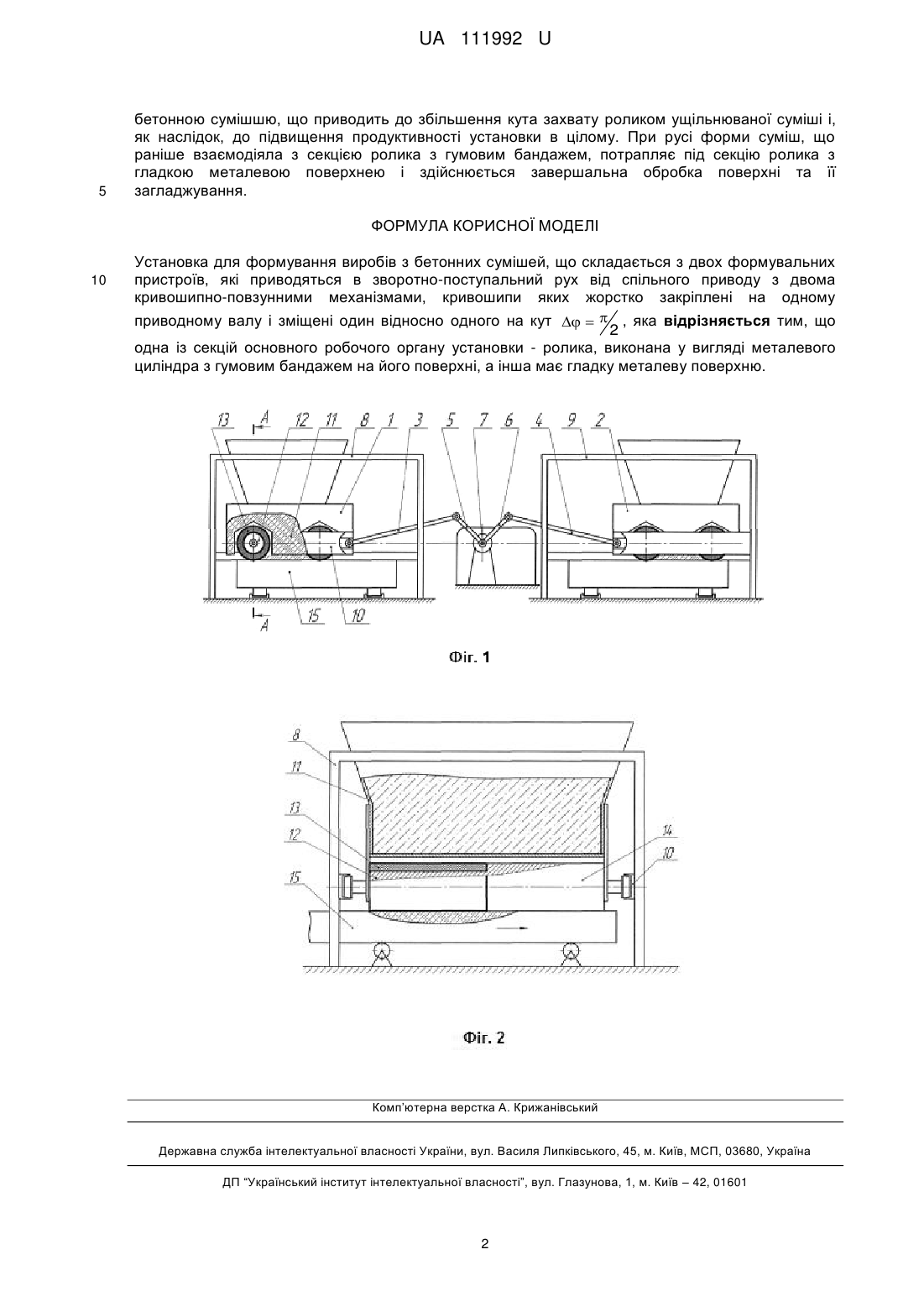

Реферат: Установка для формування виробів з бетонних сумішей складається з двох формувальних пристроїв, які приводяться в зворотно-поступальний рух від спільного приводу з двома кривошипно-повзунними механізмами, кривошипи яких жорстко закріплені на одному приводному валу і зміщені один відносно одного на кут    . При цьому одна із секцій 2 основного робочого органу установки - ролика, виконана у вигляді металевого циліндра з гумовим бандажем на його поверхні, а інша має гладку металеву поверхню. UA 111992 U (54) УСТАНОВКА ДЛЯ ФОРМУВАННЯ ВИРОБІВ З БЕТОННИХ СУМІШЕЙ UA 111992 U UA 111992 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі виробництва виробів з будівельної суміші, а саме до механізмів для укладання і поверхневого ущільнення бетонних сумішей. Найближчим аналогом є установка для формування виробів з бетонних сумішей [деклараційний патент України на винахід № 67091 А, кл. В28В 13/02, 2004], яка складається з двох формувальних пристроїв, які приводяться в зворотно-поступальний рух від єдиного приводу з двома кривошипно-повзунними механізмами, кривошипи яких жорстко закріплені на одному приводному валу і зміщені один відносно одного на кут    , що дозволяє знизити 2 енергетичні витрати за рахунок безпосередньої передачі кінетичної енергії від одного пристрою до іншого при постійних пуско-гальмівних режимах руху. Кожний з пристроїв складається зі змонтованого на ньому формувального візка, який здійснює зворотно-поступальний рух у напрямних і складається з подавального бункера, секцій укочувальних роликів, встановлених у горизонтально-рухомій рамі з розподільним бункером. Недоліком даної установки є мале значення коефіцієнта тертя між металевою поверхнею ролика та бетонною сумішшю, що ущільнюється. Це приводить до зменшення кута захвату роликом ущільнюваної суміші і, як наслідок, до зменшення продуктивності установки в цілому. Тому в основу корисної моделі поставлено задачу удосконалення конструкції основного робочого органу установки - ролика. Поставлена задача вирішується тим, що в установці для формування виробів з бетонних сумішей, що містить два формувальних пристрої, які приводяться в зворотно-поступальний рух від спільного приводу з двома кривошипно-повзунними механізмами, кривошипи яких жорстко закріплені на одному приводному валу і зміщені один відносно одного на кут    , згідно з 2 корисною моделлю, одна із секцій основного робочого органу установки - ролика, виконана у вигляді металевого циліндра з гумовим бандажем на його поверхні, а інша має гладку металеву поверхню. На фіг. 1 зображена установка для формування виробів з бетонних сумішей (вигляд з боку); на фіг. 2 наведено поперечний переріз цієї установки по лінії А-А. На фіг. 1 зображена установка для формування виробів з бетонних сумішей, яка складається з двох однакових формувальних візків 1 та 2. Кожний з візків з'єднується з шатунами 3 та 4, які в свою чергу, іншими кінцями, шарнірно-рухомо з'єднані з кривошипами 5 та 6, що жорстко закріплені на приводному валу 7 та зміщені один відносно одного на кут    . Формувальні візки 1 та 2 змонтовані на порталах 8 та 9 з можливістю здійснення 2 зворотно-поступального руху в напрямних 10. Формувальні візки 1 та 2 мають подавальний бункер 11 та укочувальні ролики 12, які встановлені в напрямних руху 10. Кожний укочувальний ролик складається із двох секцій: крайня ліва секція виконана у вигляді металевого циліндра з гумовим бандажем 13 на його поверхні, а крайня права має гладку металеву поверхню 14. Під формувальними візками розміщені форми 15, в яких ущільнюється бетонна суміш. Установка працює таким чином. Бетонна суміш надходить до подавального бункера 11. Цей бункер разом із встановленими між його секціями укочувальними роликами 12 по напрямних руху 10 здійснює зворотнопоступальний рух над порожниною форми 15 в напрямку, перпендикулярному до осі переміщення форми, за допомогою єдиного привода 7 на два однакових формувальних пристрої, виконаного у вигляді двох поєднаних кривошипно-повзунних механізмів. При зворотно-поступальному русі формувального візка 1 суміш, що надходить із секції подавального бункера 11, потрапляє під укочувальні ролики 12. Форма при цьому рухається перпендикулярно руху формувального візка 1 і знаходиться під ущільнювальними роликами. Пристрій встановлюється таким чином, що під порожниною форми знаходиться лише частина робочого органу. Суміш при цьому заповнює порожнину форми. Коли рівень суміші досягає рівня ролика, який здійснює зворотно-поступальний рух, починається його взаємодія з сумішшю, тобто процес ущільнення. По мірі руху форми суміш стає все більш щільною і потребує меншого об'єму під поверхнею робочого органу. Процес ущільнення продовжується до тих пір, поки кожна поверхня виробу не пройде повний цикл ущільнення. Такий же процес ущільнення відбувається і на іншому, паралельно працюючому, формуючому пристрої. При застосуванні в установці такої конструкції ролика з гумовим бандажем на поверхні однієї з його секцій значно збільшується значення коефіцієнта тертя між поверхнею ролика та 1 UA 111992 U 5 бетонною сумішшю, що приводить до збільшення кута захвату роликом ущільнюваної суміші і, як наслідок, до підвищення продуктивності установки в цілому. При русі форми суміш, що раніше взаємодіяла з секцією ролика з гумовим бандажем, потрапляє під секцію ролика з гладкою металевою поверхнею і здійснюється завершальна обробка поверхні та її загладжування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Установка для формування виробів з бетонних сумішей, що складається з двох формувальних пристроїв, які приводяться в зворотно-поступальний рух від спільного приводу з двома кривошипно-повзунними механізмами, кривошипи яких жорстко закріплені на одному приводному валу і зміщені один відносно одного на кут    , яка відрізняється тим, що 2 одна із секцій основного робочого органу установки - ролика, виконана у вигляді металевого циліндра з гумовим бандажем на його поверхні, а інша має гладку металеву поверхню. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
