Пристрій для визначення динамічних характеристик термоперетворювачів

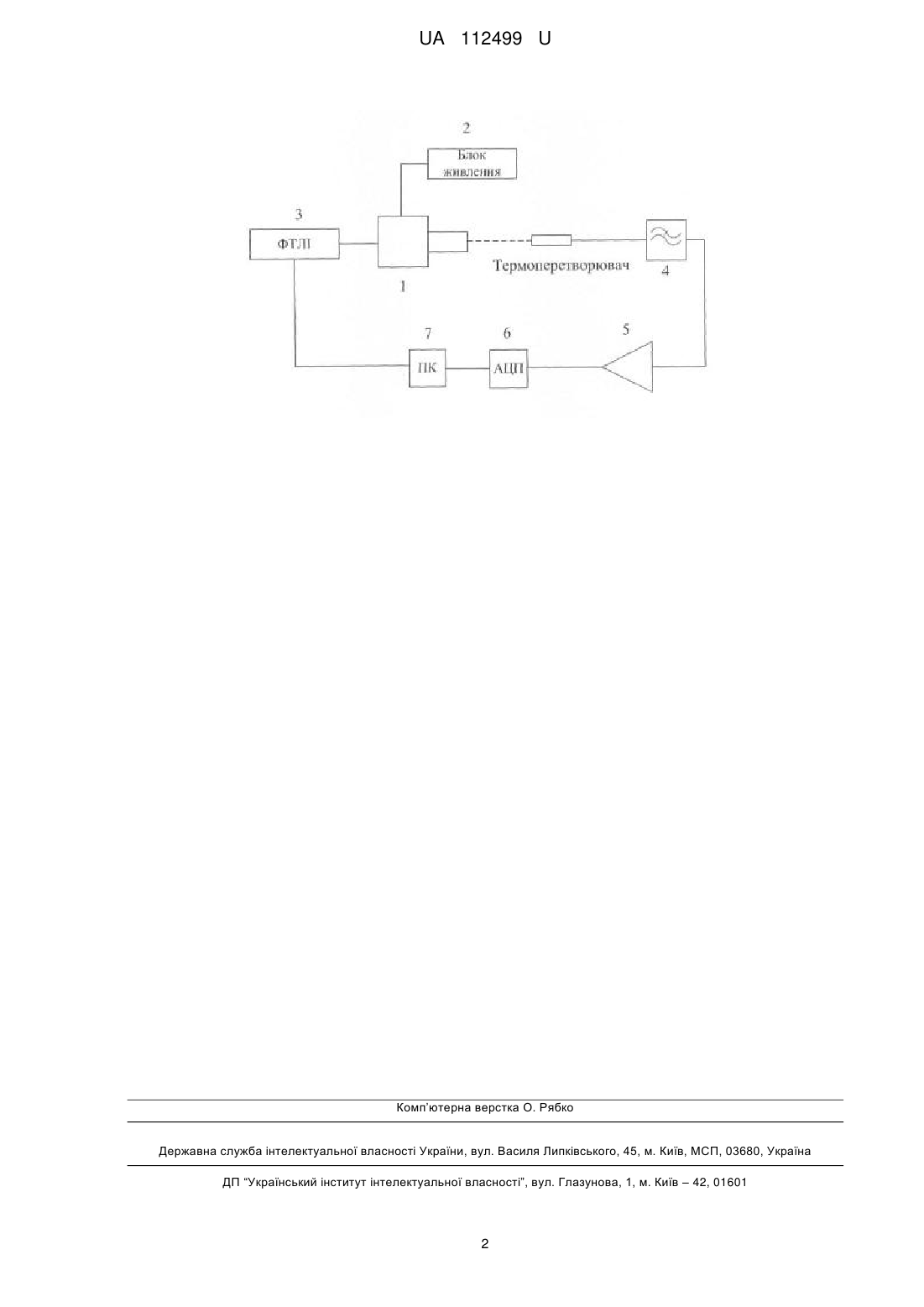

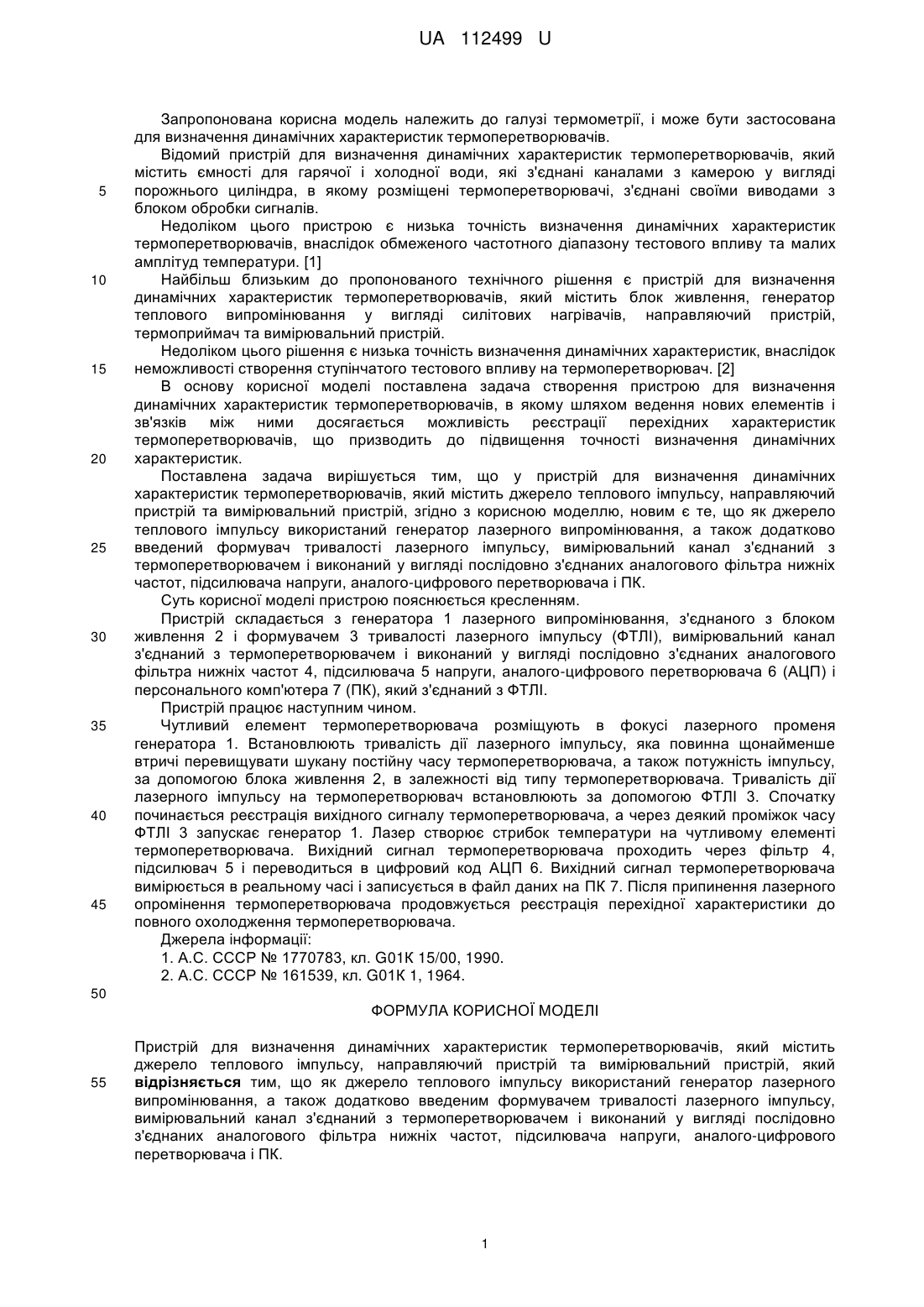

Реферат: Пристрій для визначення динамічних характеристик термоперетворювачів, який містить джерело теплового імпульсу, направляючий пристрій та вимірювальний пристрій, причому як джерело теплового імпульсу використаний генератор лазерного випромінювання, а також додатково введеним формувачем тривалості лазерного імпульсу, вимірювальний канал з'єднаний з термоперетворювачем і виконаний у вигляді послідовно з'єднаних аналогового фільтра нижніх частот, підсилювача напруги, аналого-цифрового перетворювача і ПК. UA 112499 U (12) UA 112499 U UA 112499 U 5 10 15 20 25 30 35 40 45 Запропонована корисна модель належить до галузі термометрії, і може бути застосована для визначення динамічних характеристик термоперетворювачів. Відомий пристрій для визначення динамічних характеристик термоперетворювачів, який містить ємності для гарячої і холодної води, які з'єднані каналами з камерою у вигляді порожнього циліндра, в якому розміщені термоперетворювачі, з'єднані своїми виводами з блоком обробки сигналів. Недоліком цього пристрою є низька точність визначення динамічних характеристик термоперетворювачів, внаслідок обмеженого частотного діапазону тестового впливу та малих амплітуд температури. [1] Найбільш близьким до пропонованого технічного рішення є пристрій для визначення динамічних характеристик термоперетворювачів, який містить блок живлення, генератор теплового випромінювання у вигляді силітових нагрівачів, направляючий пристрій, термоприймач та вимірювальний пристрій. Недоліком цього рішення є низька точність визначення динамічних характеристик, внаслідок неможливості створення ступінчатого тестового впливу на термоперетворювач. [2] В основу корисної моделі поставлена задача створення пристрою для визначення динамічних характеристик термоперетворювачів, в якому шляхом ведення нових елементів і зв'язків між ними досягається можливість реєстрації перехідних характеристик термоперетворювачів, що призводить до підвищення точності визначення динамічних характеристик. Поставлена задача вирішується тим, що у пристрій для визначення динамічних характеристик термоперетворювачів, який містить джерело теплового імпульсу, направляючий пристрій та вимірювальний пристрій, згідно з корисною моделлю, новим є те, що як джерело теплового імпульсу використаний генератор лазерного випромінювання, а також додатково введений формувач тривалості лазерного імпульсу, вимірювальний канал з'єднаний з термоперетворювачем і виконаний у вигляді послідовно з'єднаних аналогового фільтра нижніх частот, підсилювача напруги, аналого-цифрового перетворювача і ПК. Суть корисної моделі пристрою пояснюється кресленням. Пристрій складається з генератора 1 лазерного випромінювання, з'єднаного з блоком живлення 2 і формувачем 3 тривалості лазерного імпульсу (ФТЛІ), вимірювальний канал з'єднаний з термоперетворювачем і виконаний у вигляді послідовно з'єднаних аналогового фільтра нижніх частот 4, підсилювача 5 напруги, аналого-цифрового перетворювача 6 (АЦП) і персонального комп'ютера 7 (ПК), який з'єднаний з ФТЛІ. Пристрій працює наступним чином. Чутливий елемент термоперетворювача розміщують в фокусі лазерного променя генератора 1. Встановлюють тривалість дії лазерного імпульсу, яка повинна щонайменше втричі перевищувати шукану постійну часу термоперетворювача, а також потужність імпульсу, за допомогою блока живлення 2, в залежності від типу термоперетворювача. Тривалість дії лазерного імпульсу на термоперетворювач встановлюють за допомогою ФТЛІ 3. Спочатку починається реєстрація вихідного сигналу термоперетворювача, а через деякий проміжок часу ФТЛІ 3 запускає генератор 1. Лазер створює стрибок температури на чутливому елементі термоперетворювача. Вихідний сигнал термоперетворювача проходить через фільтр 4, підсилювач 5 і переводиться в цифровий код АЦП 6. Вихідний сигнал термоперетворювача вимірюється в реальному часі і записується в файл даних на ПК 7. Після припинення лазерного опромінення термоперетворювача продовжується реєстрація перехідної характеристики до повного охолодження термоперетворювача. Джерела інформації: 1. А.С. СССР № 1770783, кл. G01К 15/00, 1990. 2. А.С. СССР № 161539, кл. G01К 1, 1964. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для визначення динамічних характеристик термоперетворювачів, який містить джерело теплового імпульсу, направляючий пристрій та вимірювальний пристрій, який відрізняється тим, що як джерело теплового імпульсу використаний генератор лазерного випромінювання, а також додатково введеним формувачем тривалості лазерного імпульсу, вимірювальний канал з'єднаний з термоперетворювачем і виконаний у вигляді послідовно з'єднаних аналогового фільтра нижніх частот, підсилювача напруги, аналого-цифрового перетворювача і ПК. 1 UA 112499 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
