Спосіб прихованої передачі інформації світловими імпульсами видимого діапазону

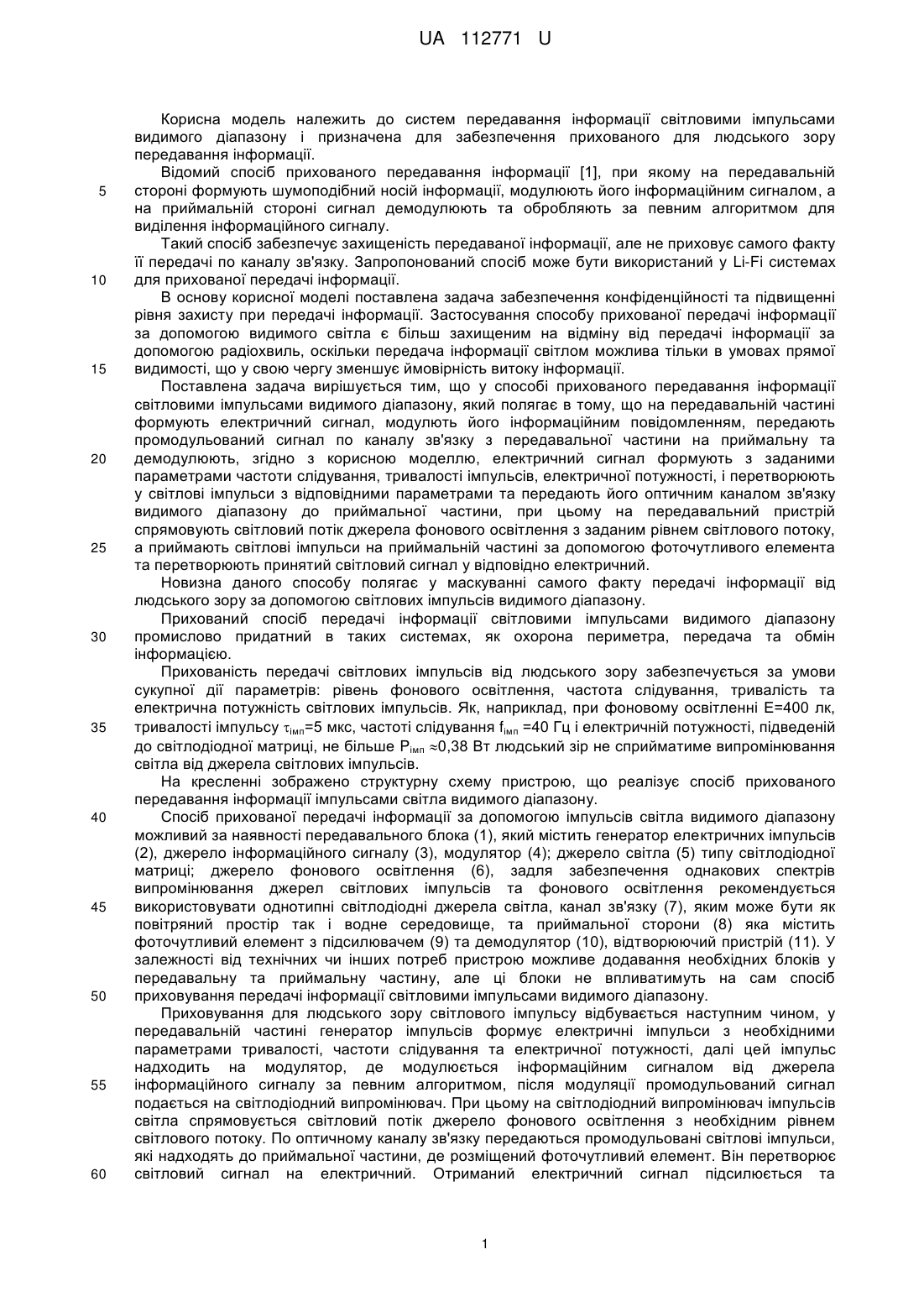

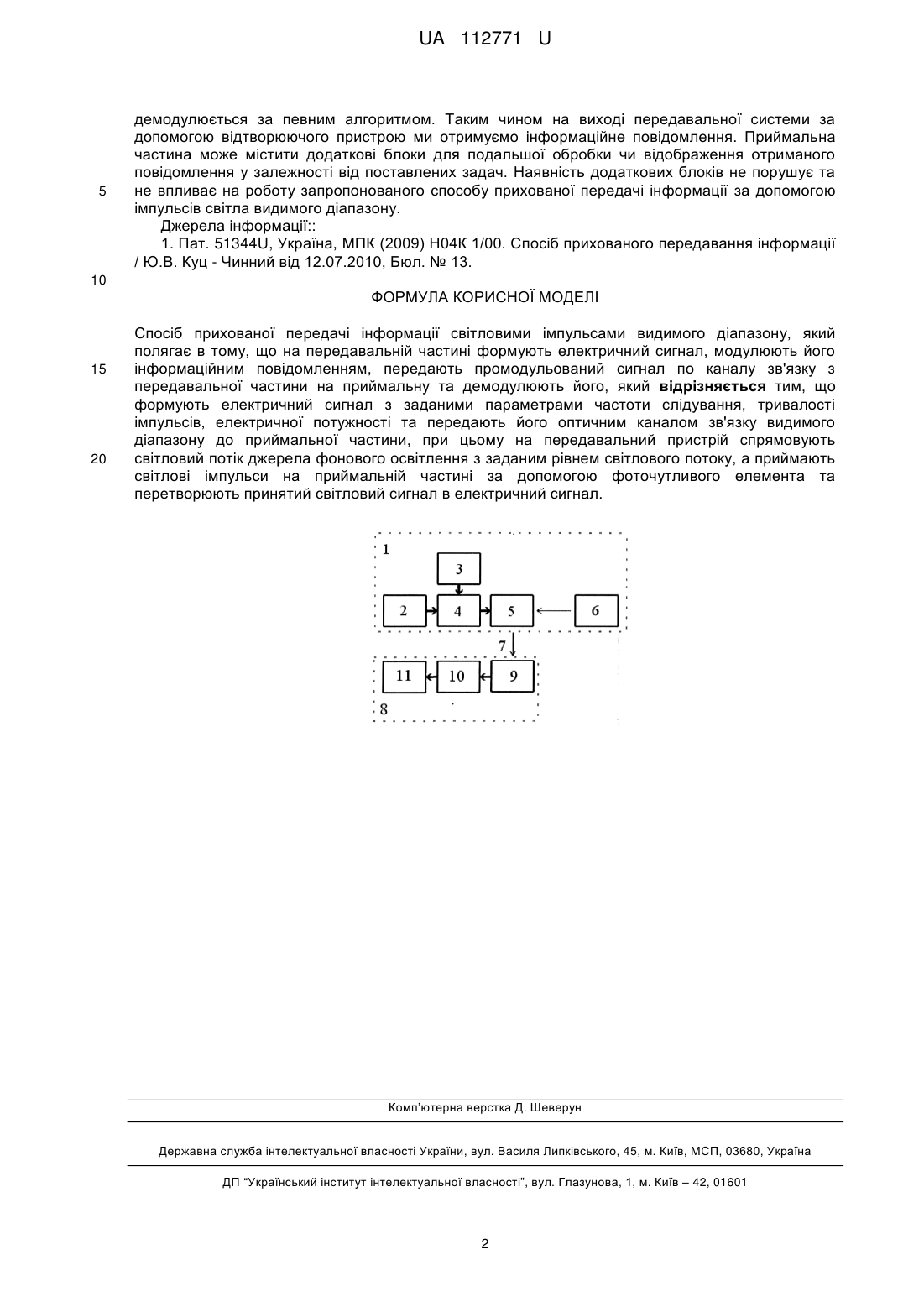

Реферат: Спосіб прихованої передачі інформації світловими імпульсами видимого діапазону полягає в тому, що на передавальній частині формують електричний сигнал, модулюють його інформаційним повідомленням, передають промодульований сигнал по каналу зв'язку з передавальної частини на приймальну та демодулюють його. Формують електричний сигнал з заданими параметрами частоти слідування, тривалості імпульсів, електричної потужності та передають його оптичним каналом зв'язку видимого діапазону до приймальної частини, при цьому на передавальний пристрій спрямовують світловий потік джерела фонового освітлення з заданим рівнем світлового потоку, а приймають світлові імпульси на приймальній частині за допомогою фоточутливого елемента та перетворюють принятий світловий сигнал в електричний сигнал. UA 112771 U (12) UA 112771 U UA 112771 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем передавання інформації світловими імпульсами видимого діапазону і призначена для забезпечення прихованого для людського зору передавання інформації. Відомий спосіб прихованого передавання інформації [1], при якому на передавальній стороні формують шумоподібний носій інформації, модулюють його інформаційним сигналом, а на приймальній стороні сигнал демодулюють та обробляють за певним алгоритмом для виділення інформаційного сигналу. Такий спосіб забезпечує захищеність передаваної інформації, але не приховує самого факту її передачі по каналу зв'язку. Запропонований спосіб може бути використаний у Li-Fi системах для прихованої передачі інформації. В основу корисної моделі поставлена задача забезпечення конфіденційності та підвищенні рівня захисту при передачі інформації. Застосування способу прихованої передачі інформації за допомогою видимого світла є більш захищеним на відміну від передачі інформації за допомогою радіохвиль, оскільки передача інформації світлом можлива тільки в умовах прямої видимості, що у свою чергу зменшує ймовірність витоку інформації. Поставлена задача вирішується тим, що у способі прихованого передавання інформації світловими імпульсами видимого діапазону, який полягає в тому, що на передавальній частині формують електричний сигнал, модулють його інформаційним повідомленням, передають промодульований сигнал по каналу зв'язку з передавальної частини на приймальну та демодулюють, згідно з корисною моделлю, електричний сигнал формують з заданими параметрами частоти слідування, тривалості імпульсів, електричної потужності, і перетворюють у світлові імпульси з відповідними параметрами та передають його оптичним каналом зв'язку видимого діапазону до приймальної частини, при цьому на передавальний пристрій спрямовують світловий потік джерела фонового освітлення з заданим рівнем світлового потоку, а приймають світлові імпульси на приймальній частині за допомогою фоточутливого елемента та перетворюють принятий світловий сигнал у відповідно електричний. Новизна даного способу полягає у маскуванні самого факту передачі інформації від людського зору за допомогою світлових імпульсів видимого діапазону. Прихований спосіб передачі інформації світловими імпульсами видимого діапазону промислово придатний в таких системах, як охорона периметра, передача та обмін інформацією. Прихованість передачі світлових імпульсів від людського зору забезпечується за умови сукупної дії параметрів: рівень фонового освітлення, частота слідування, тривалість та електрична потужність світлових імпульсів. Як, наприклад, при фоновому освітленні Е=400 лк, тривалості імпульсу імп=5 мкс, частоті слідування fімп =40 Гц і електричній потужності, підведеній до світлодіодної матриці, не більше Pімп 0,38 Вт людський зір не сприйматиме випромінювання світла від джерела світлових імпульсів. На кресленні зображено структурну схему пристрою, що реалізує спосіб прихованого передавання інформації імпульсами світла видимого діапазону. Спосіб прихованої передачі інформації за допомогою імпульсів світла видимого діапазону можливий за наявності передавального блока (1), який містить генератор електричних імпульсів (2), джерело інформаційного сигналу (3), модулятор (4); джерело світла (5) типу світлодіодної матриці; джерело фонового освітлення (6), задля забезпечення однакових спектрів випромінювання джерел світлових імпульсів та фонового освітлення рекомендується використовувати однотипні світлодіодні джерела світла, канал зв'язку (7), яким може бути як повітряний простір так і водне середовище, та приймальної сторони (8) яка містить фоточутливий елемент з підсилювачем (9) та демодулятор (10), відтворюючий пристрій (11). У залежності від технічних чи інших потреб пристрою можливе додавання необхідних блоків у передавальну та приймальну частину, але ці блоки не впливатимуть на сам спосіб приховування передачі інформації світловими імпульсами видимого діапазону. Приховування для людського зору світлового імпульсу відбувається наступним чином, у передавальній частині генератор імпульсів формує електричні імпульси з необхідними параметрами тривалості, частоти слідування та електричної потужності, далі цей імпульс надходить на модулятор, де модулюється інформаційним сигналом від джерела інформаційного сигналу за певним алгоритмом, після модуляції промодульований сигнал подається на світлодіодний випромінювач. При цьому на світлодіодний випромінювач імпульсів світла спрямовується світловий потік джерело фонового освітлення з необхідним рівнем світлового потоку. По оптичному каналу зв'язку передаються промодульовані світлові імпульси, які надходять до приймальної частини, де розміщений фоточутливий елемент. Він перетворює світловий сигнал на електричний. Отриманий електричний сигнал підсилюється та 1 UA 112771 U 5 демодулюється за певним алгоритмом. Таким чином на виході передавальної системи за допомогою відтворюючого пристрою ми отримуємо інформаційне повідомлення. Приймальна частина може містити додаткові блоки для подальшої обробки чи відображення отриманого повідомлення у залежності від поставлених задач. Наявність додаткових блоків не порушує та не впливає на роботу запропонованого способу прихованої передачі інформації за допомогою імпульсів світла видимого діапазону. Джерела інформації:: 1. Пат. 51344U, Україна, МПК (2009) Н04К 1/00. Спосіб прихованого передавання інформації / Ю.В. Куц - Чинний від 12.07.2010, Бюл. № 13. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб прихованої передачі інформації світловими імпульсами видимого діапазону, який полягає в тому, що на передавальній частині формують електричний сигнал, модулюють його інформаційним повідомленням, передають промодульований сигнал по каналу зв'язку з передавальної частини на приймальну та демодулюють його, який відрізняється тим, що формують електричний сигнал з заданими параметрами частоти слідування, тривалості імпульсів, електричної потужності та передають його оптичним каналом зв'язку видимого діапазону до приймальної частини, при цьому на передавальний пристрій спрямовують світловий потік джерела фонового освітлення з заданим рівнем світлового потоку, а приймають світлові імпульси на приймальній частині за допомогою фоточутливого елемента та перетворюють принятий світловий сигнал в електричний сигнал. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
