Блок оптичний розподільний

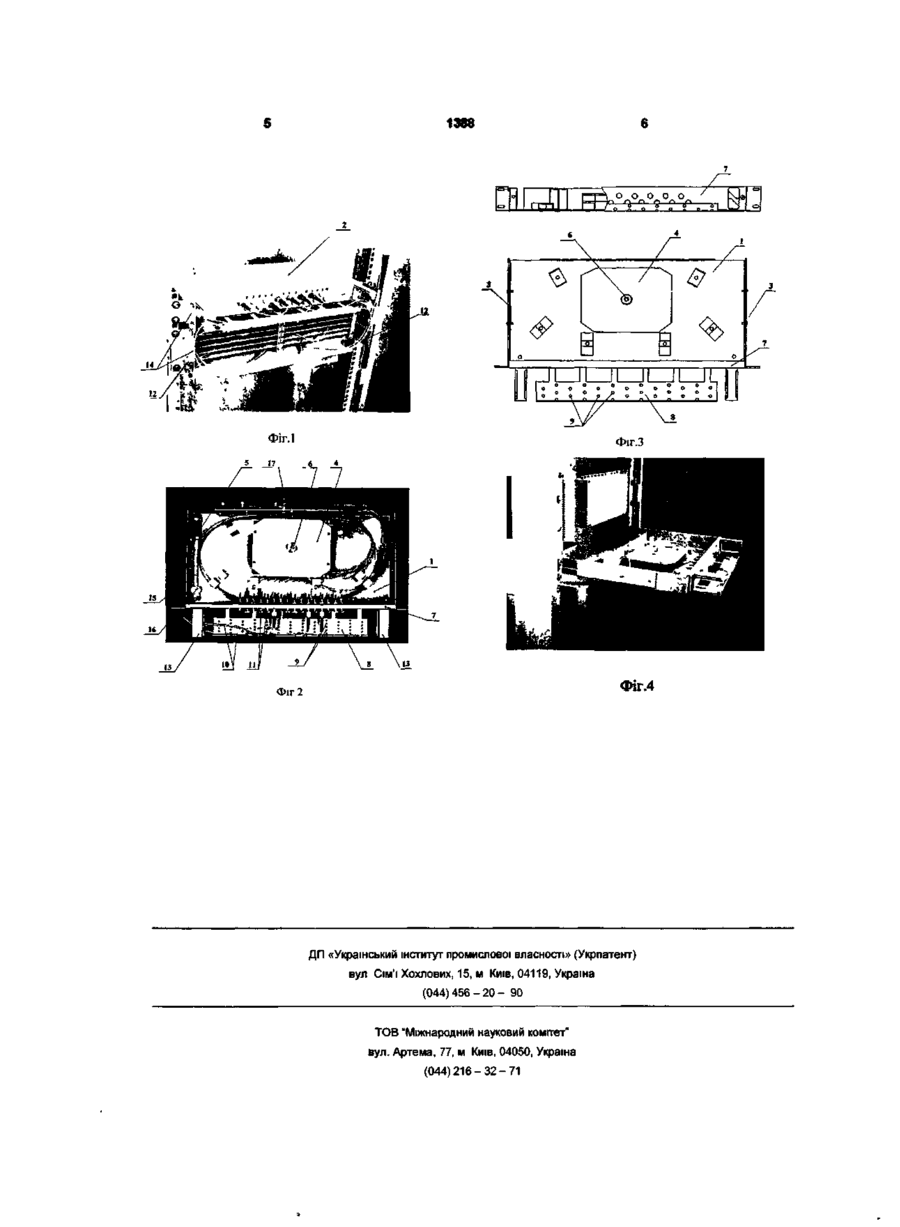

1. Блок оптичний розподільний, який містить корпус, що складається з основи, кришки та двох кріпильних кронштейнів, передню панель, на якій встановлено розетки, оптичну касету, розміщену на основі, та шайбу для її кріплення, оптичні кабелі, оптичні шнури та напрямні для оптичних кабелів, що встановлені на основі блока, який відрізняється тим, що він додатково містить полку з сіткою отворів для оптичних шнурів, до кронштейнів закріплено куточки з сіткою отворів, причому блок виконано з можливістю пересування по кронштейнах вперед-назад, а кронштейни викона но з можливістю повертання на 180°. 2. Блок за п. 1, який відрізняється тим, що розміри кронштейнів залежать від типорозмірів шаф. 3. Блок за п. 1, який відрізняється тим, що підведення оптичного кабеля до 24 волокон здійснено з тильного боку блока. 4. Блок за п. 1, який відрізняється тим, що підведення двох оптичних кабелів до 12 волокон здійснено з тильного боку блока. 5. Блок за п. 1, який відрізняється тим, що підведення одного оптичного кабелю здійснено з тильного боку блока, а другого оптичного кабелю - з бічного. 6. Блок за пп.1, 3 або 4, який відрізняється тим, що підведений оптичний кабель зафіксовано гнучкими стяжками, а центральний несучий елемент тримачем, встановленим у блоці. 7. Блок за п. 1 або 2, який відрізняється тим, що він додатково містить клему заземлення. Корисна модель належить до галузі техніки зв'язку, зокрема до передавання сигналів по оптичних волокнах. Відомо блок оптичний розподільний 19", що містить корпус, який складається з основи, кришки та двох кріпильних кронштейнів, розетки, оптичні кабелі, число волокон яких складає 24 [Каталог "Технічна інформація та посібник по застосуванню". KRONE. 5.4]. Найближчим за технічною суттю до корисної моделі, яка заявляється, є блок оптичний розподільний на базі вуличного боксу KRONECTION А100, що містить корпус, який складається з основи, кришки та двох кріпильних кронштейнів, передню панель, на якій встановлено розетки, оптичну касету, розміщену на основі, та шайбу для її кріплення, оптичні кабелі, оптичні шнури та напрямні для оптичних кабелів, що встановлені на основі блока, причому оптичні кабелі підведені з бічного боку блока. Для установки всередині шаф типорозміру 19" і ETS1 використовують оптичний блок на 24 волокна. [Каталог. "Технічна інформація та посібник по застосуванню". KRONE]. У даному блоці, як і у попередньому, оптичні кабелі мають бічне введення, яке є недостатньо зручним при роботі. Крім того, недостатньо надійною є фіксація кабелів та кріплення оптичних шнурів, що можуть ламатися або бовтатися, до того ж їх незручно переключати або замінювати. Конструкція кронштейнів є незручною при монтажних роботах, при встановленні блокадо шафи. В основу корисної моделі поставлена задача ліквідувати вказані недоліки існуючого блока оптичного розподільного, створивши зручне введення кабелів, їх надійну фіксацію, кріплення оптичних шнурів, яке б виключало їх бовтанку або ломку, і зручну конструкцію кронштейнів для встановлення блока до шафи та при ремонтних роботах. Поставлена задача вирішується тим, що блок оптичний розподільний, який містить корпус, що складається з основи, кришки та двох кріпильних кронштейнів, передню панель, на якій встановлено розетки, оптичну касету, розміщену на основі, та шайбу для її кріплення, оптичні кабелі, оптичні шнури та напрямні для оптичних кабелів, що встановлені на основі блока, згідно з винаходом дода 00 00 со 1388 тково містить полку з сіткою отворів для оптичних шнурів, до кронштейнів закріплено куточки з сіткою отворів, причому блок виконано з можливістю пересування по кронштейнах вперед-назад, а кронштейни виконано з можливістю повертання на 180° Розміри кронштейнів залежать від типорозмірів шаф Підведення оптичного кабелю до 24 волокон може бути здійснено з тильного боку блока Підведення двох оптичних кабелів до 12 волокон може бути здійснено з тильного боку блока Згідно З винаходом, підведення одного оптичного кабелю може бути здійснено з тильного боку блока, а другого оптичного кабелю -з бічного боку Підведений оптичний кабель зафіксовано гнучкими стяжками, а центральний несучий елементтримачем, встановленим у блоці Додатково блок містить клему заземлення Створення полки з сіткою отворів захищає від випадкових ушкоджень розетки та підключені оптичні шнури, які можуть за допомогою стяжок прив'язуватися до площини полки, що дає можливість зручно працювати з оптичними шнурами, так щоб вони не ламалися та не бовталися, дозволяючи їх зручно замінювати або переключати Запропонована конструкція кронштейнів, по яких блок може переміщуватися, дозволяє зручно його встановлювати до шафи, а можливість кронштейнів повертатися на 180° сприяє виконанню монтажних робіт Куточки, які, як і полка, мають сітку, створюють зручність і надійність для виведення оптичних шнурів Введення оптичних кабелів з тильного боку блока та/або бічне введення створює зручність при роботі Фіксація підведеного оптичного кабелю гнучкими стяжками, а центрального несучого елементу - тримачем створює надійність роботи блока Встановлення клеми заземлення сприяє надійній роботі блока Корисна модель, що заявляється, пояснюється наступними кресленнями На Фіг 1 зображено загальний вигляд в ізометрії блока оптичного розподільного із закритою кришкою при встановленні до шафи, на Фіг 2 - вигляд зверху блока, зображеного на Фіг 1, на Фіг 3 - блок оптичний розподільний без кабелів, вигляд зверху, на Фіг 4 - блок оптичний розподільний, монтажне положення Блок оптичний розподільний містить корпус, що складається з основи 1, кришки 2 та двох кріпильних кронштейнів 3 На основі І розміщено оптичну касету 4 для розкладки оптичних кабелів 5, яка закріплена шайбою 6 Блок містить передню панель 7 і полку 8 з сіткою отворів 9 для оптичних шнурів і 0 та розетки 11, встановлені на передній панелі 7 До кронштейнів 3 закріплено куточки 12 з сіткою отворів Кронштейни виконуються трьох розмірів для трьох типорозмірів існуючих шаф Підведення оптичного кабелю 5 може бути виконано з тильного боку блока та/або з бічного боку (на Фіг 2 зображено підведення оптичного кабелю з тильного боку блока та з бічного боку) До блока може бути введено два кабелі до 12 волокон або один кабель до 24 волокон На основі 1 блока встановлені одна або дві напрямні 13 для укладання та фіксації запасу оптичного кабелю 5 Фіксація підведеного оптичного кабелю 5 також здійснена гнучкими стяжками 14, а центрального несучого елемента 15 -тримачем 16, що встановлено в блоці Для надійної роботи у приміщенні в блоці є клема заземлення 17 Блок може пересуватися по кронштейнах З вперед - назад, що забезпечує зручність встановлення його у шафи та стійки різної глибини Для зручності монтажних робіт кронштейни 3 можна повернути на 180' Фіксація кабелю, що підводиться здійснюється наступним способом Спочатку кабель звільняють від броні та всіх оболонок, за винятком оболонок трубок, а потім вже закріплюють його до корпусу гнучкими стяжками 14, а центральний несучий елемент 15 - тримачем 16, що встановлено в блоці Максимальне число кабелів -два Укладання та фіксацію запасу оптичного кабелю здійснюють за допомогою напрямних 13, додатково - гнучкими стяжками 14 на тильному боці блока Конструкція не потребує ніяких додаткових елементів і забезпечує радіус кривизни укладання трубок > 80мм Всього можна встановити дві касети до 12 волокон у кожній 1388 о оп о о о \ ^ ? pf tZJLZTLlJLlT ° Р /? ° °\ Фіг.З Фіг.4 Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)216-32-71 1
