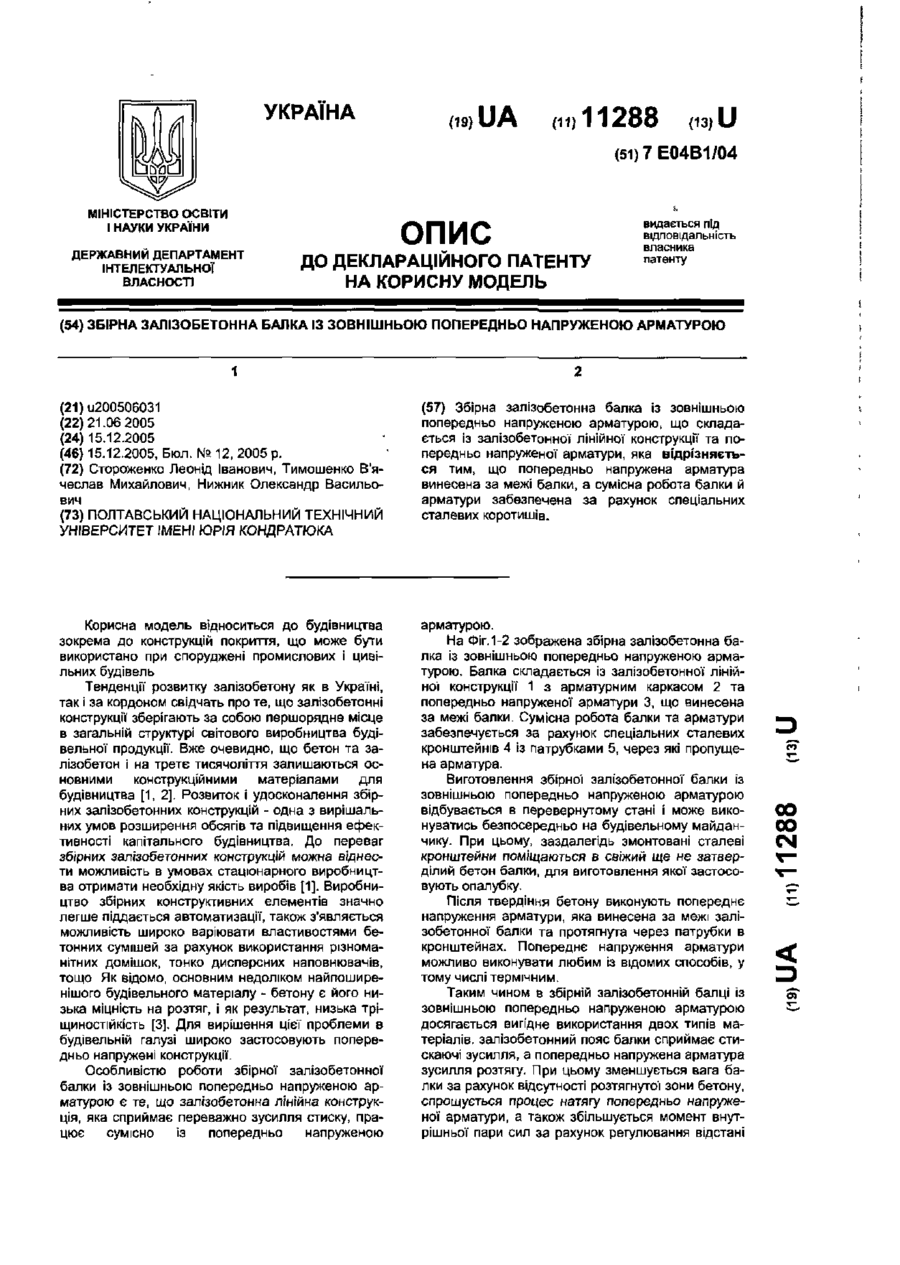

Збірна залізобетонна балка із зовнішньою попередньо напруженою арматурою

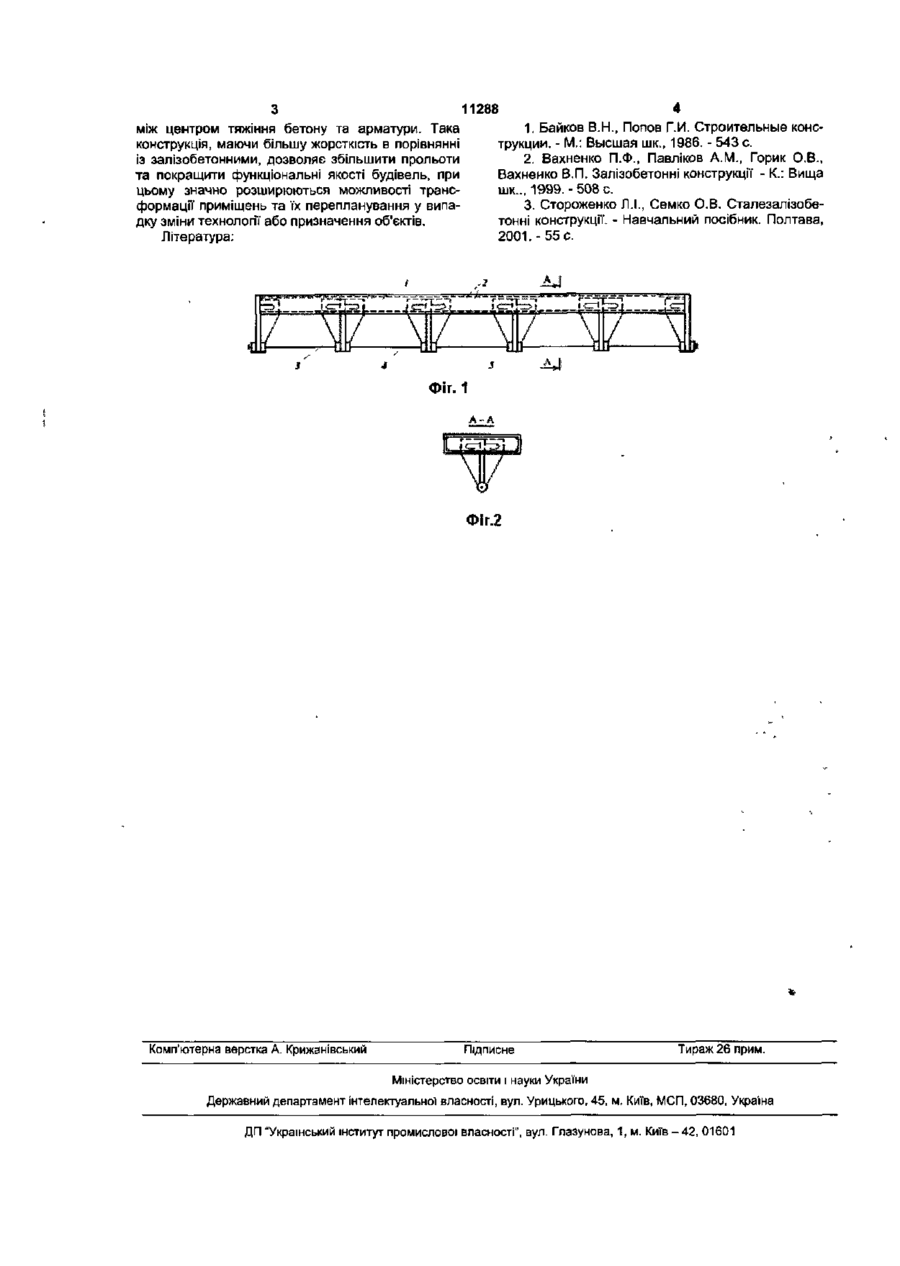

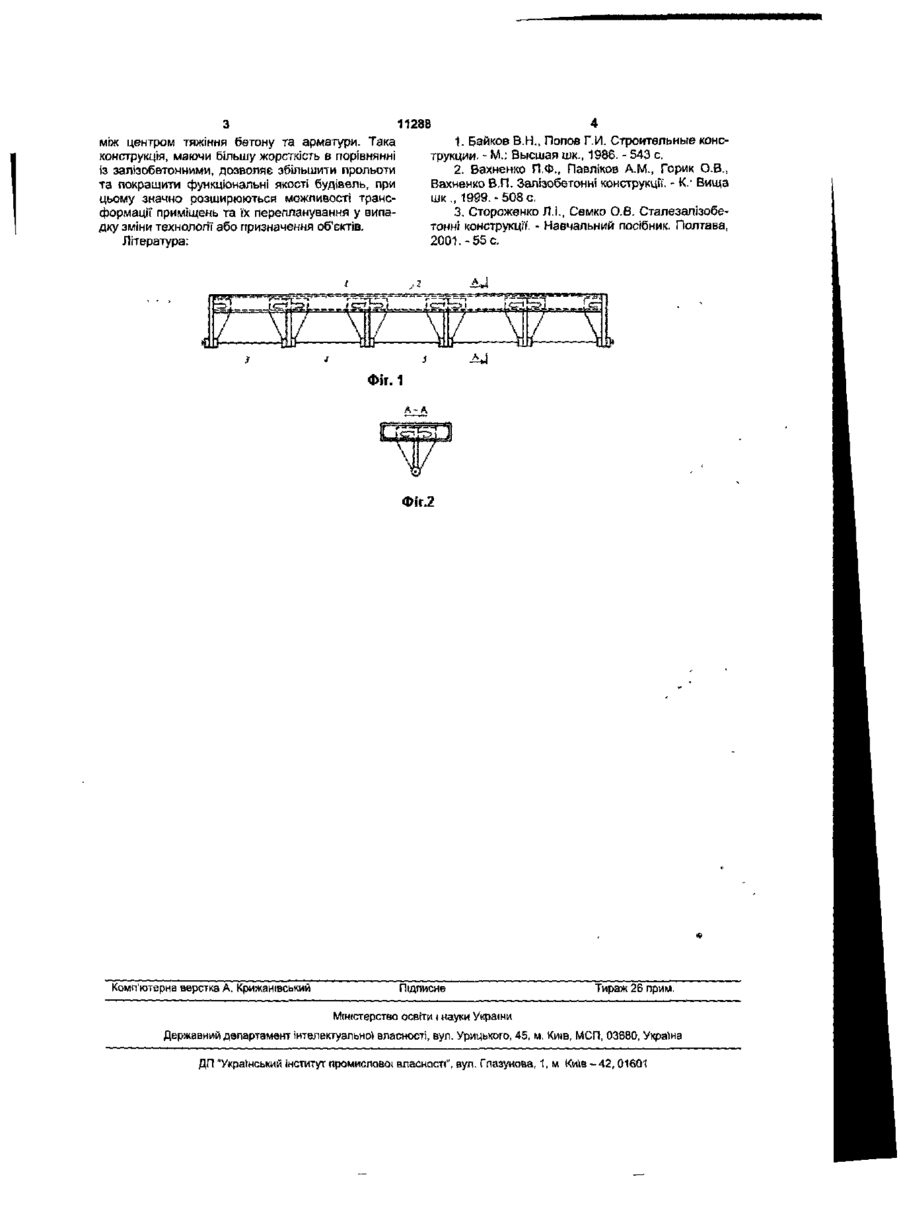

Збірна залізобетонна балка із зовнішньою попередньо напруженою арматурою, що складається із залізобетонної лінійної конструкції та попередньо напруженої арматури, яка відрізняється тим, що попередньо напружена арматура винесена за межі балки, а сумісна робота балки й арматури забезпечена за рахунок спеціальних сталевих коротишів. Корисна модель відноситься до будівництва зокрема до конструкцій покриття, що може бути використано при споруджені промислових і цивільних будівель Тенденції розвитку залізобетону як в Україні, так і за кордоном свідчать про те, що залізобетонні конструкції зберігають за собою першорядне місце в загальній структурі світового виробництва будівельної продукції. Вже очевидно, що бетон та залізобетон і на третє тисячоліття залишаються основними конструкційними матеріалами для будівництва [1, 2]. Розвиток і удосконалення збірних залізобетонних конструкцій - одна з вирішальних умов розширення обсягів та підвищення ефективності капітального будівництва. До переваг збірних залізобетонних конструкцій можна віднести можливість в умовах стаціонарного виробництва отримати необхідну якість виробів [1]. Виробництво збірних конструктивних елементів значно легше піддається автоматизації, також з'являється можливість широко варіювати властивостями бетонних сумішей за рахунок використання різноманітних домішок, тонко дисперсних наповнювачів, тощо Як відомо, основним недоліком найпоширенішого будівельного матеріалу - бетону є його низька міцність на розтяг, і як результат, низька тріщиностійкість [3]. Для вирішення цієї проблеми в будівельній галузі широко застосовують попередньо напружені конструкції. арматурою. На Фіг. 1-2 зображена збірна залізобетонна балка із зовнішньою попередньо напруженою арматурою. Балка складається із залізобетонної лінійної конструкції 1 з арматурним каркасом 2 та попередньо напруженої арматури 3, що винесена за межі балки. Сумісна робота балки та арматури забезпечується за рахунок спеціальних сталевих кронштейнів 4 із патрубками 5, через які пропущена арматура. Виготовлення збірної залізобетонної балки із зовнішньою попередньо напруженою арматурою відбувається в перевернутому стані і може виконуватись безпосередньо на будівельному майданчику. При цьому, заздалегідь змонтовані сталеві кронштейни поміщаються в свіжий ще не затверділий бетон балки, для виготовлення якої застосовують опалубку. Після твердіння бетону виконують попереднє напруження арматури, яка винесена за межі залізобетонної балки та протягнута через патрубки в кронштейнах. Попереднє напруження арматури можливо виконувати любим із відомих способів, у тому числі термічним. Таким чином в збірній залізобетонній балці із зовнішньою попередньо напруженою арматурою досягається вигідне використання двох типів матеріалів, залізобетонний пояс балки сприймає стискаючі зусилля, а попередньо напружена арматура зусилля розтягу. При цьому зменшується вага балки за рахунок відсутності розтягнутої зони бетону, спрощується процес натягу попередньо напруженої арматури, а також збільшується момент внутрішньої пари сил за рахунок регулювання відстані Особливістю роботи збірної залізобетонної балки із зовнішньою попередньо напруженою арматурою є те, що залізобетонна лінійна конструкція, яка сприймає переважно зусилля стиску, працює сумісно із попередньо напруженою 00 00 CM 11288 1. Банков В.Н., Попов Г И . Строительные конструкции. - М.: Высшая шк., 1986. - 543 с. 2. Вахненко П.Ф., Павліков A.M., Горик О.В., Вахнеико В.П. Залізобетонні конструкції - К.: Вища шк.., 1999. -508 с. 3. Стороженко Л.І., Семко О.В. Сталезалізобетонні конструкції. - Навчальний посібник. Полтава, 2001.-55 с між центром тяжіння бетону та арматури. Така конструкція, маючи більшу жорсткість в порівнянні із залізобетонними, дозволяє збільшити прольоти та покращити функціональні якості будівель, при цьому значно розширюються можливості трансформації приміщень та їх перепланування у випадку зміни технології або призначення об'єктів. Література: -2 / \ У \ I/ \ / \ Фіг. 1 A-A Фіг.2 Комп'ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Украіна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
