Пристрій для термофіксації сліду заготовок верху взуття

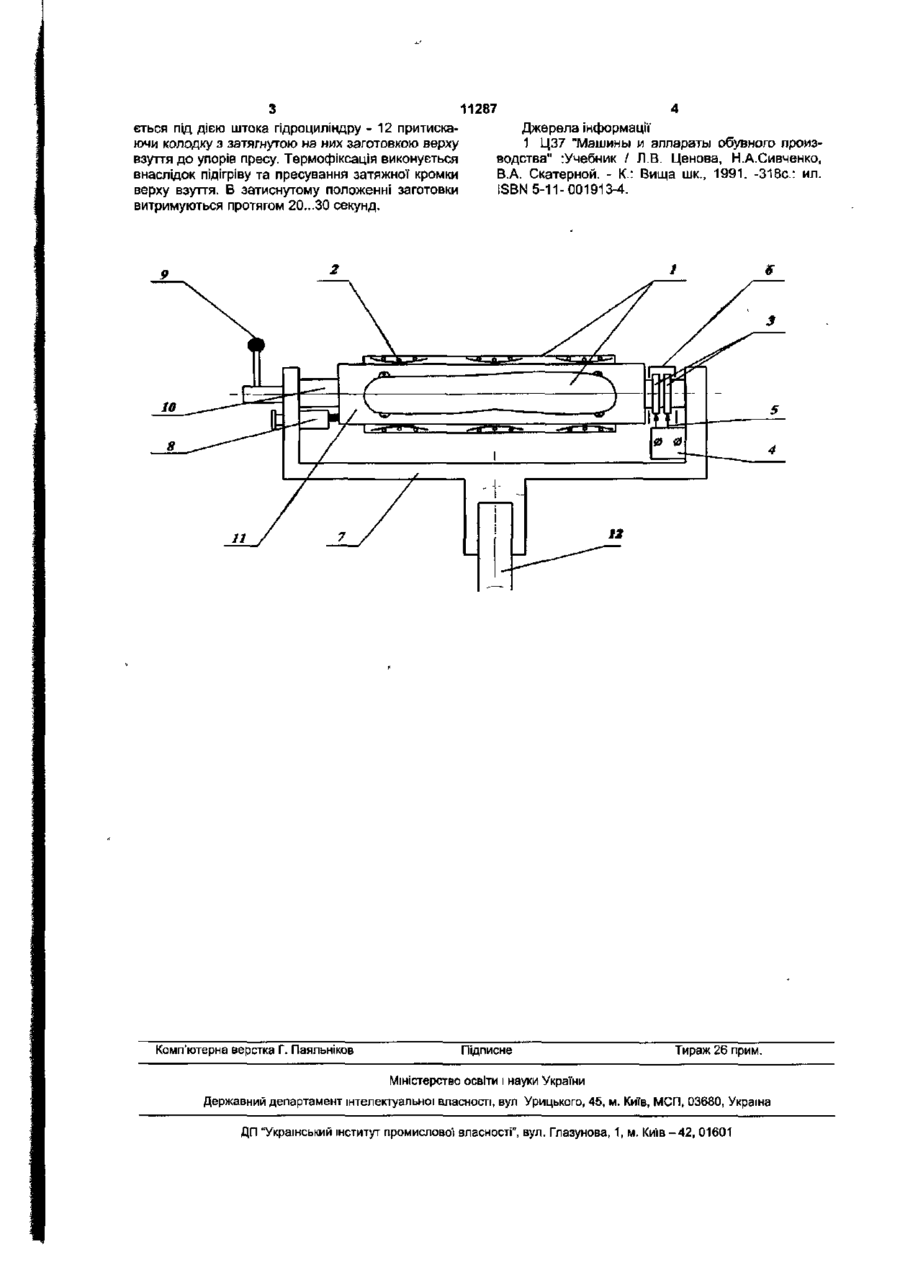

Пристрій для термофіксації сліду заготовок верху взуття, який складається, для лівих чи пра вих прес-форм, з опори, фіксатора, ручки обертання вала, струмознімних кілець, щіткотримача з щітками для підключення трубчатих нагрівальних елементів (ТЕН), прес-форм для термофіксації сліду заготовок, який відрізняється тим, що має вал з жорстко закріпленою на ньому металічною чотиригранною рамою у вигляді паралелепіпеда, на трьох бокових гранях якої закріплено три типорозміри прес-форм з нагрівальними елементами. Корисна модель відноситься до обладнання легкої' промисловості і може бути використаний в галузі взуттєвого виробництва. Для покращення якості виробляємого взуття на взуттєвих фабриках використовується операція термофіксації сліду затягнутої на колодку заготовки верху взуття по всьому контуру. Операція виконується з допомогою преса і спареної' пресформи, яка підігрівається нагрівальним елементом. Недоліком цього способу є те, що для кожного нового типорозміру необхідно обов'язково міняти пресформу, що значно збільшує час виконання операції. Відомо пристрій для термофіксації носочной та п'яточной частини сліду заготовок верха взуття [І], який складається з двох барабанів з пресформаии різних типорозмірів в які вмонтований нагрівальний елемент Барабани закріплені на одній осі і можуть обертатись один відносно одного таким чином дана конструкція забезпечує обробку 12 типорозмірів. Вони закріплені на опорі. Недоліком цього пристрою є те, що обробляється лише п'яточна та носочна частина заготовки верху взуття , а обробка гєлєночной частини відсутня. В основу корисної моделі поставлена задача створити пристрій, який би був універсальним для обробки трьох типорозмірів заготовок верху взуття по всьому контуру. Поставлена задача вирішується тим, що замість одномісної прес-форми під штоки преса установлюється два пристрої, які мають трипозиційні пресформи з індивідуальним підігрівом. Не обхідна позиція для даного типорозміру виставляється за рахунок повороту вала пристрою і подальшої фіксації вала в певному положенні. По запропонованому винаходу подача електричною напруги для підігріву пресформ досягається за рахунок щіток і струмоз'ємних кілець Напруга може подаватись на пресформи окремо на кожну пресформу або на всі пресформи зразу. На фіг. схематично зображено один пристрій (в робочому положенні використовується два пристрої для лівої і правої напівпар), що пропонується. Пристрій для термофіксації сліду заготовок верху взуття для однієї півпари являє собою металоконструкцію, яка включає три пресформи - 1 з трубчатими електронагрівачами - 2, струмознімаючих кілець - 3, щіткотримача - 4 з щітками - 5, захисної кришки - 6,опори для вала - 7, фіксатора положення прес-форм - 8, важеля повороту вала 9, гладкого вала - 10 з жорстко закріпленою на ньому металоконструкцією - 11 в вигляді паралелепіпеда, звареного з металопрокату і призначеного для кріплення на ньому трьох прес-форм. Пристрій працює наступним чином. На штоки преса - 12 встановлюються опори двох пристроїв 7 з встановленими на них валами зі змонтованими на трьох боках металоконструкції - 11 прес-форм 1. За допомогою важеля - 9, обертають вали з необхідними прес-формами напівпар - 1. Встановлюючи та фіксуючи їх в одному із необхідних положень фіксатором прес-форм - 8 Встановлюють колодку з затягнутими на них заготовками верху взуття на прес-форму - 1-Уся конструкція підійма 00 CM 11287 ється під дією штока гідроциліндру - 12 притискаючи колодку з затягнутою на них заготовкою верху взуття до упорів пресу. Термофіксація виконується внаслідок підігріву та пресування затяжної кромки верху взуття. В затиснутому положенні заготовки витримуються протягом 20...ЗО секунд. Комп'ютерна верстка Г. Паяльніков Джерела інформації 1 Ц37 "Машины и аппараты обувного производства" :Учебник / Л.В. Ценова, Н.А.Сивченко, В.А. Скатерной. - К.: Вища шк., 1991. -318с: ил. ISBN 5-11-001913-4. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
