Механізм створення екологічно чистого джерела енергії

Номер патенту: 113160

Опубліковано: 10.01.2017

Автор: Сабат Антон Васильович

Завантажити PDF файл.

Формула / Реферат

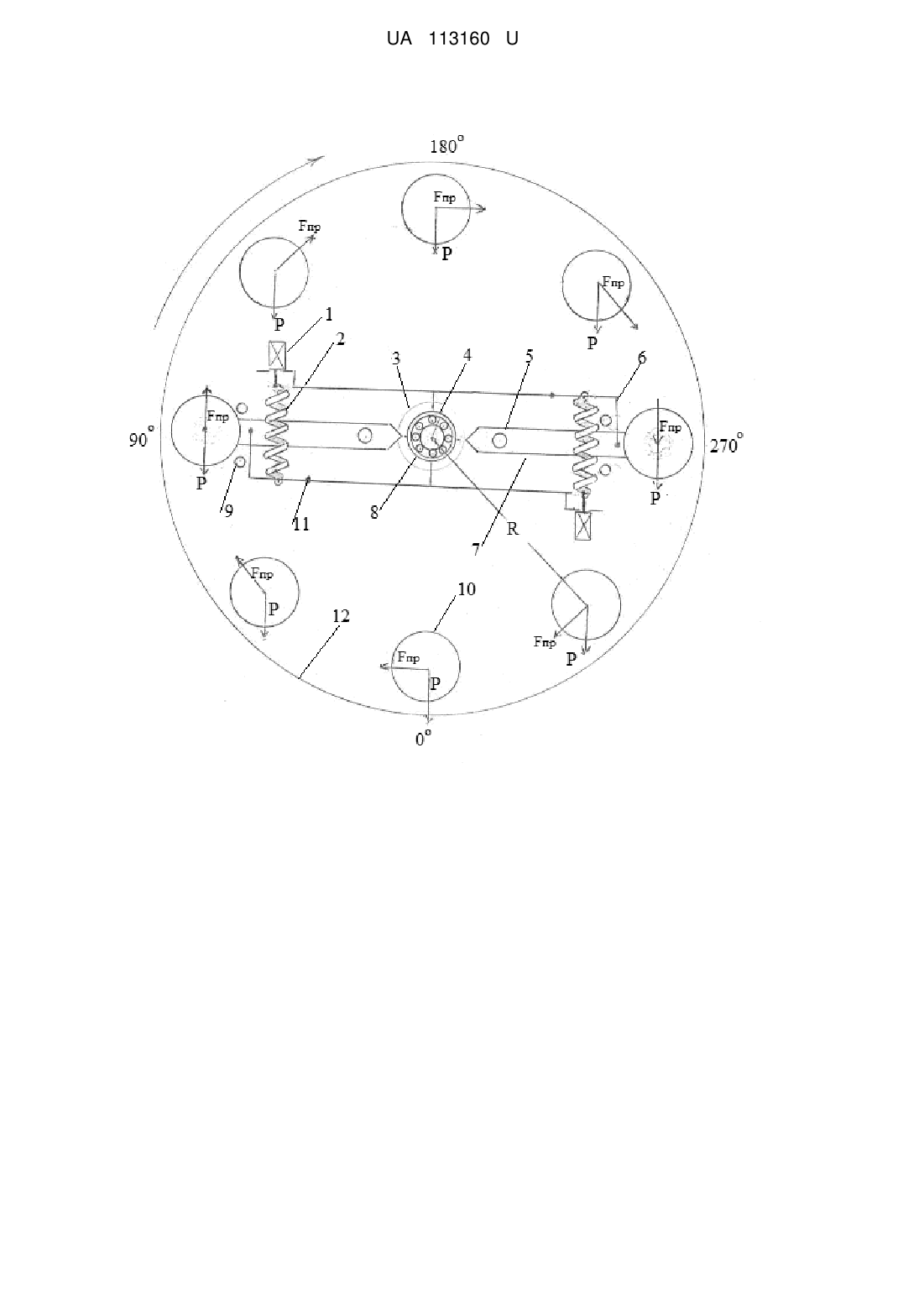

Механізм створення екологічно чистого джерела енергії, що містить диск 12, розміщений в вертикальній площині округлої плоскої форми, з розміщеними по колу (описаному радіусом R) тягарцями, який центром насаджений, через роликовий підшипник 8, на горизонтально розміщену нерухому опору 4, з можливістю виконувати обертовий рух за рахунок окремо створених для кожного тягарця вузлів з вмонтованими між тягарцем і опорою пружиною 2, сила пружності яких Fпр=kx перевантажує тягарець 10 на нерухому опору, врівноважуючи силу тяжіння P=mg і силу пружності Fпр=kx, причому під час руху тягарців по колу вгору, від 0° до 180°, виконується від'ємна нерівномірна робота, яка описується А=ΣFпр×Δh×sinά-ΣmghΔh=0, а під час руху тягарців по колу вниз, від 180° до 360°, виконується позитивна робота А=ΣFпр×Δh×sinά+ΣmghΔh, яка спричиняє рух диска по колу.

Текст

Реферат: Механізм створення екологічно чистого джерела енергії містить диск 12, розміщений в вертикальній площині округлої плоскої форми, з розміщеними по колу (описаному радіусом R) тягарцями, який центром насаджений, через роликовий підшипник 8, на горизонтально розміщену нерухому опору 4, з можливістю виконувати обертовий рух за рахунок окремо створених для кожного тягарця вузлів з вмонтованими між тягарцем і опорою пружиною 2, сила пружності яких Fпр=kx перевантажує тягарець 10 на нерухому опору, врівноважуючи силу тяжіння P=mg і силу пружності Fпр=kx. Під час руху тягарців по колу вгору від 0° до 180°, виконується від'ємна нерівномірна робота, яка описується А=ΣFпр×Δh×sinά-ΣmghΔh=0, а при рухові тягарців по колу вниз, від 180° до 360°, виконується позитивна робота А=ΣFпр×Δh×sinά+ΣmghΔh, яка спричиняє рух диска по колу. UA 113160 U (54) МЕХАНІЗМ СТВОРЕННЯ ЕКОЛОГІЧНО ЧИСТОГО ДЖЕРЕЛА ЕНЕРГІЇ UA 113160 U UA 113160 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до механічних засобів створення обертового руху тіл силою природного походження. Через відсутність найбільш близького аналога за сукупністю спільних ознак заповнення розділу "Рівень техніки" не передбачається можливим. Суть корисної моделі полягає в створенні екологічно чистого джерела енергії, яке не забруднює атмосферу парниковими газами і може бути застосоване для приводу електрогенераторів та механічних передач. Для вирішення поставленої задачі створено механізм, який складається з диска 12 (креслення) округлої плоскої форми, розміщеного в вертикальній площині плоскою стороною, на якому по колу, описаному радіусом R, розміщені тягарці 10 довільної ваги. Диск своїм центром насаджений через роликовий підшипник 8 на горизонтальну вісь нерухомої опори 4 з можливістю виконувати обертовий рух. Основою створення обертового руху є вузли, які складаються з тягарців 10, розміщених по колу диска і вмонтованих між тягарцем і нерухомою опорою пружин 2 так, що сила, яку вони створюють при розтягненні Fпр=kx, направлена протилежно силі тяжіння P=mg, перевантажують вагу на нерухому опору 4. Розтягнення пружини відбувається до величини kx=mg і при протилежних між ними напрямками по колу від 0° до 180° при русі вгору mg-kx=0. Сила пружності зрівнює силу тяжіння. Робота, яка здійснюватиметься під час руху тягарців вгору по колу від 0° до 180°, буде від’ємною і змінної величини. Силу сталої величини можемо вважати тільки на малому переміщенні. Тоді робота на цій малій ділянці, так звана "елементарна робота", дорівнюватиме ΔA=Fпр×Δh×sinά. Для визначення роботи повного переміщення проведемо підсумування малих робіт, отримаємо: A=ΣFпр×Δh×sinά. А на всьому переміщенні від 0° до 180°: A=mgh-Σпр×Δh×sinά=0. В другій половині кола при русі від 180° до 360° сила тяжіння mg і сила пружності kx співпадають за напрямком. Робота буде позитивною і складатиме: A=mgh+Fпр×Δh×sinά, що є очевидною ознакою досягнення технічного результату - створення обертового руху механізму за допомогою природних сил виконання корисної роботи. На кресленні показана схема одного діючого функціонального вузла. На інших тягарцях, розміщених на диску, показано лише вектори сил тяжіння P=mg і сил пружності F=kx. Перелік фігур креслення: 1. Талреп - пристрій для натягу пружин. 2. Пружини - джерело пружності Fпр=kx. 3. Шкала з позначками рівноваги сил kx=mg. 4. Нерухома горизонтально розміщена опора. 5. Шарнірне з’єднання важеля 7 на основі диска. 6. Важіль передачі сили від пружини до тягарця. 7. Важіль для кріплення тягарця. 8. Підшипник роликовий. 9. Обмежувальні пальці руху важелів 7. 10. Тягарець P=mg. 11. Малі шарнірні з’єднання. 12. Диск для розміщення деталей механізму. Fпр - сила пружності пружини Fпр=kx. Ρ - сила тяжіння P=mg. Здійснення корисної моделі на основі постійно діючого джерела екологічно чистої енергії сил тяжіння приведе до зменшення використання вуглеводів, які при спалюванні забруднюють атмосферу парниковими газами. Принцип роботи механізму є доступним для широкого його застосування на практиці як ефективний засіб в досягненні передбачуваного технічного результату. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Механізм створення екологічно чистого джерела енергії, що містить диск 12, розміщений в вертикальній площині округлої плоскої форми, з розміщеними по колу (описаному радіусом R) тягарцями, який центром насаджений, через роликовий підшипник 8, на горизонтально 1 UA 113160 U 5 розміщену нерухому опору 4, з можливістю виконувати обертовий рух за рахунок окремо створених для кожного тягарця вузлів з вмонтованими між тягарцем і опорою пружиною 2, сила пружності яких Fпр=kx перевантажує тягарець 10 на нерухому опору, врівноважуючи силу тяжіння P=mg і силу пружності Fпр=kx, причому під час руху тягарців по колу вгору, від 0° до 180°, виконується від'ємна нерівномірна робота, яка описується А=ΣFпр×Δh×sinά-ΣmghΔh=0, а під час руху тягарців по колу вниз, від 180° до 360°, виконується позитивна робота А=ΣFпр×Δh×sinά+ΣmghΔh, яка спричиняє рух диска по колу. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
