Декоративний кам’яний шпон
Номер патенту: 113209
Опубліковано: 25.01.2017
Автори: Цаусакі Олександр Григорович, Дмитриченко Антон Ігорович
Формула / Реферат

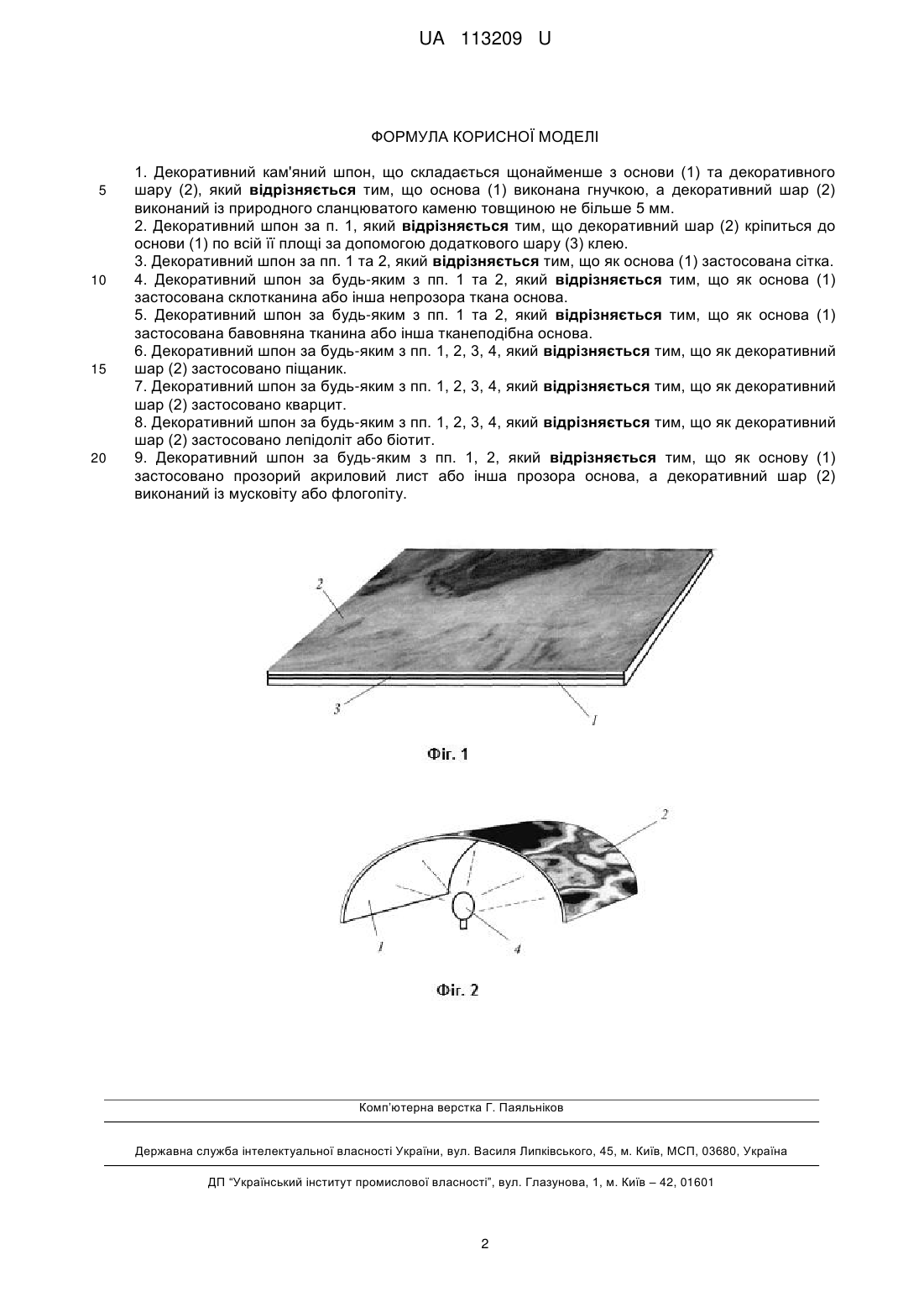

1. Декоративний кам'яний шпон, що складається щонайменше з основи (1) та декоративного шару (2), який відрізняється тим, що основа (1) виконана гнучкою, а декоративний шар (2) виконаний із природного сланцюватого каменю товщиною не більше 5 мм.
2. Декоративний шпон за п. 1, який відрізняється тим, що декоративний шар (2) кріпиться до основи (1) по всій її площі за допомогою додаткового шару (3) клею.
3. Декоративний шпон за пп. 1 та 2, який відрізняється тим, що як основа (1) застосована сітка.
4. Декоративний шпон за будь-яким з пп. 1 та 2, який відрізняється тим, що як основа (1) застосована склотканина або інша непрозора ткана основа.
5. Декоративний шпон за будь-яким з пп. 1 та 2, який відрізняється тим, що як основа (1) застосована бавовняна тканина або інша тканеподібна основа.
6. Декоративний шпон за будь-яким з пп. 1, 2, 3, 4, який відрізняється тим, що як декоративний шар (2) застосовано піщаник.
7. Декоративний шпон за будь-яким з пп. 1, 2, 3, 4, який відрізняється тим, що як декоративний шар (2) застосовано кварцит.
8. Декоративний шпон за будь-яким з пп. 1, 2, 3, 4, який відрізняється тим, що як декоративний шар (2) застосовано лепідоліт або біотит.
9. Декоративний шпон за будь-яким з пп. 1, 2, який відрізняється тим, що як основу (1) застосовано прозорий акриловий лист або інша прозора основа, а декоративний шар (2) виконаний із мусковіту або флогопіту.
Текст

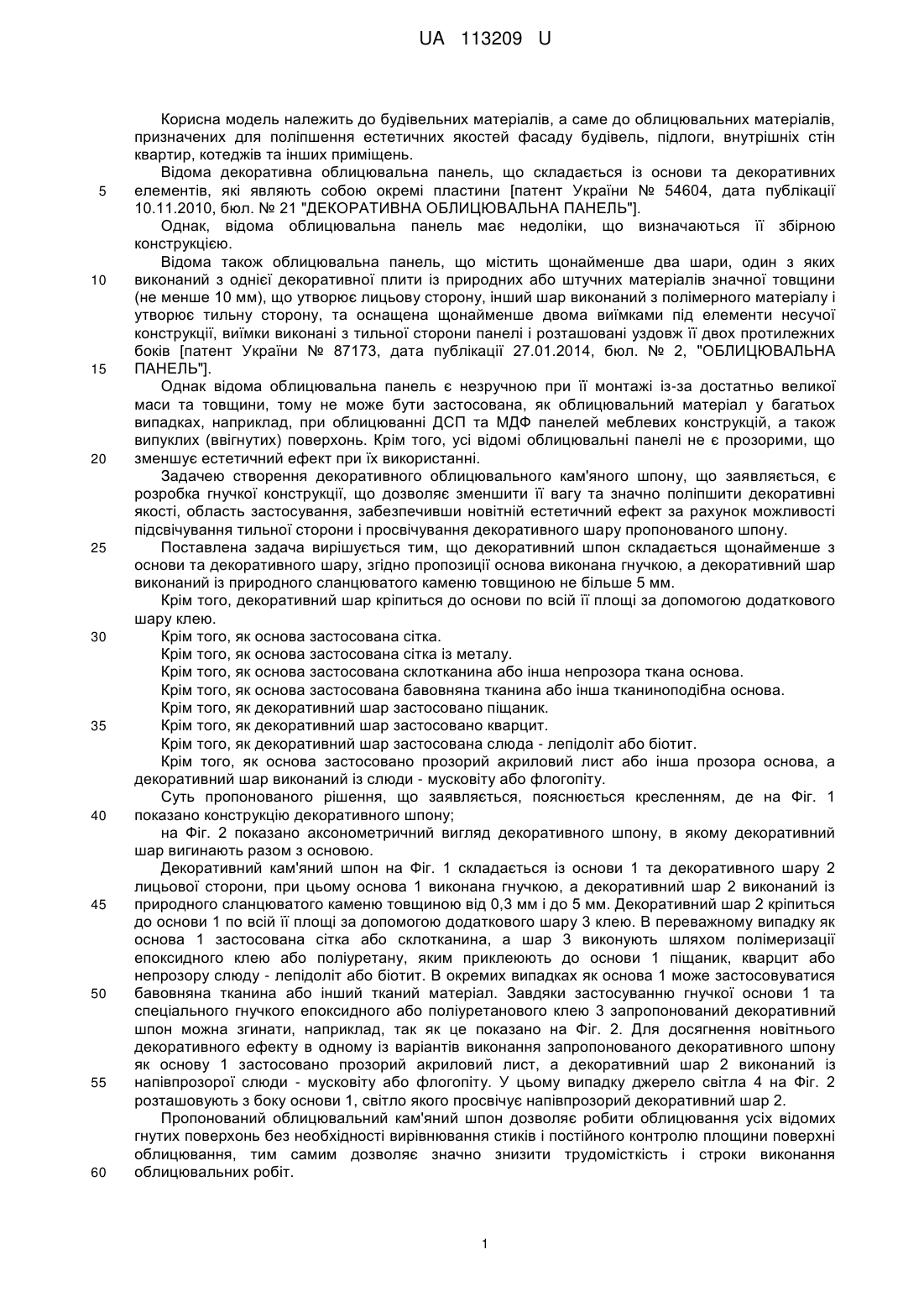

Реферат: Декоративний кам'яний шпон складається щонайменше з основи (1) та декоративного шару (2). Основа (1) виконана гнучкою, а декоративний шар (2) виконаний із природного сланцюватого каменю товщиною не більше 5 мм. UA 113209 U (54) ДЕКОРАТИВНИЙ КАМ'ЯНИЙ ШПОН UA 113209 U UA 113209 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельних матеріалів, а саме до облицювальних матеріалів, призначених для поліпшення естетичних якостей фасаду будівель, підлоги, внутрішніх стін квартир, котеджів та інших приміщень. Відома декоративна облицювальна панель, що складається із основи та декоративних елементів, які являють собою окремі пластини [патент України № 54604, дата публікації 10.11.2010, бюл. № 21 "ДЕКОРАТИВНА ОБЛИЦЮВАЛЬНА ПАНЕЛЬ"]. Однак, відома облицювальна панель має недоліки, що визначаються її збірною конструкцією. Відома також облицювальна панель, що містить щонайменше два шари, один з яких виконаний з однієї декоративної плити із природних або штучних матеріалів значної товщини (не менше 10 мм), що утворює лицьову сторону, інший шар виконаний з полімерного матеріалу і утворює тильну сторону, та оснащена щонайменше двома виїмками під елементи несучої конструкції, виїмки виконані з тильної сторони панелі і розташовані уздовж її двох протилежних боків [патент України № 87173, дата публікації 27.01.2014, бюл. № 2, "ОБЛИЦЮВАЛЬНА ПАНЕЛЬ"]. Однак відома облицювальна панель є незручною при її монтажі із-за достатньо великої маси та товщини, тому не може бути застосована, як облицювальний матеріал у багатьох випадках, наприклад, при облицюванні ДСП та МДФ панелей меблевих конструкцій, а також випуклих (ввігнутих) поверхонь. Крім того, усі відомі облицювальні панелі не є прозорими, що зменшує естетичний ефект при їх використанні. Задачею створення декоративного облицювального кам'яного шпону, що заявляється, є розробка гнучкої конструкції, що дозволяє зменшити її вагу та значно поліпшити декоративні якості, область застосування, забезпечивши новітній естетичний ефект за рахунок можливості підсвічування тильної сторони і просвічування декоративного шару пропонованого шпону. Поставлена задача вирішується тим, що декоративний шпон складається щонайменше з основи та декоративного шару, згідно пропозиції основа виконана гнучкою, а декоративний шар виконаний із природного сланцюватого каменю товщиною не більше 5 мм. Крім того, декоративний шар кріпиться до основи по всій її площі за допомогою додаткового шару клею. Крім того, як основа застосована сітка. Крім того, як основа застосована сітка із металу. Крім того, як основа застосована склотканина або інша непрозора ткана основа. Крім того, як основа застосована бавовняна тканина або інша тканиноподібна основа. Крім того, як декоративний шар застосовано піщаник. Крім того, як декоративний шар застосовано кварцит. Крім того, як декоративний шар застосована слюда - лепідоліт або біотит. Крім того, як основа застосовано прозорий акриловий лист або інша прозора основа, а декоративний шар виконаний із слюди - мусковіту або флогопіту. Суть пропонованого рішення, що заявляється, пояснюється кресленням, де на Фіг. 1 показано конструкцію декоративного шпону; на Фіг. 2 показано аксонометричний вигляд декоративного шпону, в якому декоративний шар вигинають разом з основою. Декоративний кам'яний шпон на Фіг. 1 складається із основи 1 та декоративного шару 2 лицьової сторони, при цьому основа 1 виконана гнучкою, а декоративний шар 2 виконаний із природного сланцюватого каменю товщиною від 0,3 мм і до 5 мм. Декоративний шар 2 кріпиться до основи 1 по всій її площі за допомогою додаткового шару 3 клею. В переважному випадку як основа 1 застосована сітка або склотканина, а шар 3 виконують шляхом полімеризації епоксидного клею або поліуретану, яким приклеюють до основи 1 піщаник, кварцит або непрозору слюду - лепідоліт або біотит. В окремих випадках як основа 1 може застосовуватися бавовняна тканина або інший тканий матеріал. Завдяки застосуванню гнучкої основи 1 та спеціального гнучкого епоксидного або поліуретанового клею 3 запропонований декоративний шпон можна згинати, наприклад, так як це показано на Фіг. 2. Для досягнення новітнього декоративного ефекту в одному із варіантів виконання запропонованого декоративного шпону як основу 1 застосовано прозорий акриловий лист, а декоративний шар 2 виконаний із напівпрозорої слюди - мусковіту або флогопіту. У цьому випадку джерело світла 4 на Фіг. 2 розташовують з боку основи 1, світло якого просвічує напівпрозорий декоративний шар 2. Пропонований облицювальний кам'яний шпон дозволяє робити облицювання усіх відомих гнутих поверхонь без необхідності вирівнювання стиків і постійного контролю площини поверхні облицювання, тим самим дозволяє значно знизити трудомісткість і строки виконання облицювальних робіт. 1 UA 113209 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Декоративний кам'яний шпон, що складається щонайменше з основи (1) та декоративного шару (2), який відрізняється тим, що основа (1) виконана гнучкою, а декоративний шар (2) виконаний із природного сланцюватого каменю товщиною не більше 5 мм. 2. Декоративний шпон за п. 1, який відрізняється тим, що декоративний шар (2) кріпиться до основи (1) по всій її площі за допомогою додаткового шару (3) клею. 3. Декоративний шпон за пп. 1 та 2, який відрізняється тим, що як основа (1) застосована сітка. 4. Декоративний шпон за будь-яким з пп. 1 та 2, який відрізняється тим, що як основа (1) застосована склотканина або інша непрозора ткана основа. 5. Декоративний шпон за будь-яким з пп. 1 та 2, який відрізняється тим, що як основа (1) застосована бавовняна тканина або інша тканеподібна основа. 6. Декоративний шпон за будь-яким з пп. 1, 2, 3, 4, який відрізняється тим, що як декоративний шар (2) застосовано піщаник. 7. Декоративний шпон за будь-яким з пп. 1, 2, 3, 4, який відрізняється тим, що як декоративний шар (2) застосовано кварцит. 8. Декоративний шпон за будь-яким з пп. 1, 2, 3, 4, який відрізняється тим, що як декоративний шар (2) застосовано лепідоліт або біотит. 9. Декоративний шпон за будь-яким з пп. 1, 2, який відрізняється тим, що як основу (1) застосовано прозорий акриловий лист або інша прозора основа, а декоративний шар (2) виконаний із мусковіту або флогопіту. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: E04F 13/24, E04F 13/14
Мітки: декоративний, шпон, кам'яний
