Лакофарбова кремнійорганічна композиція

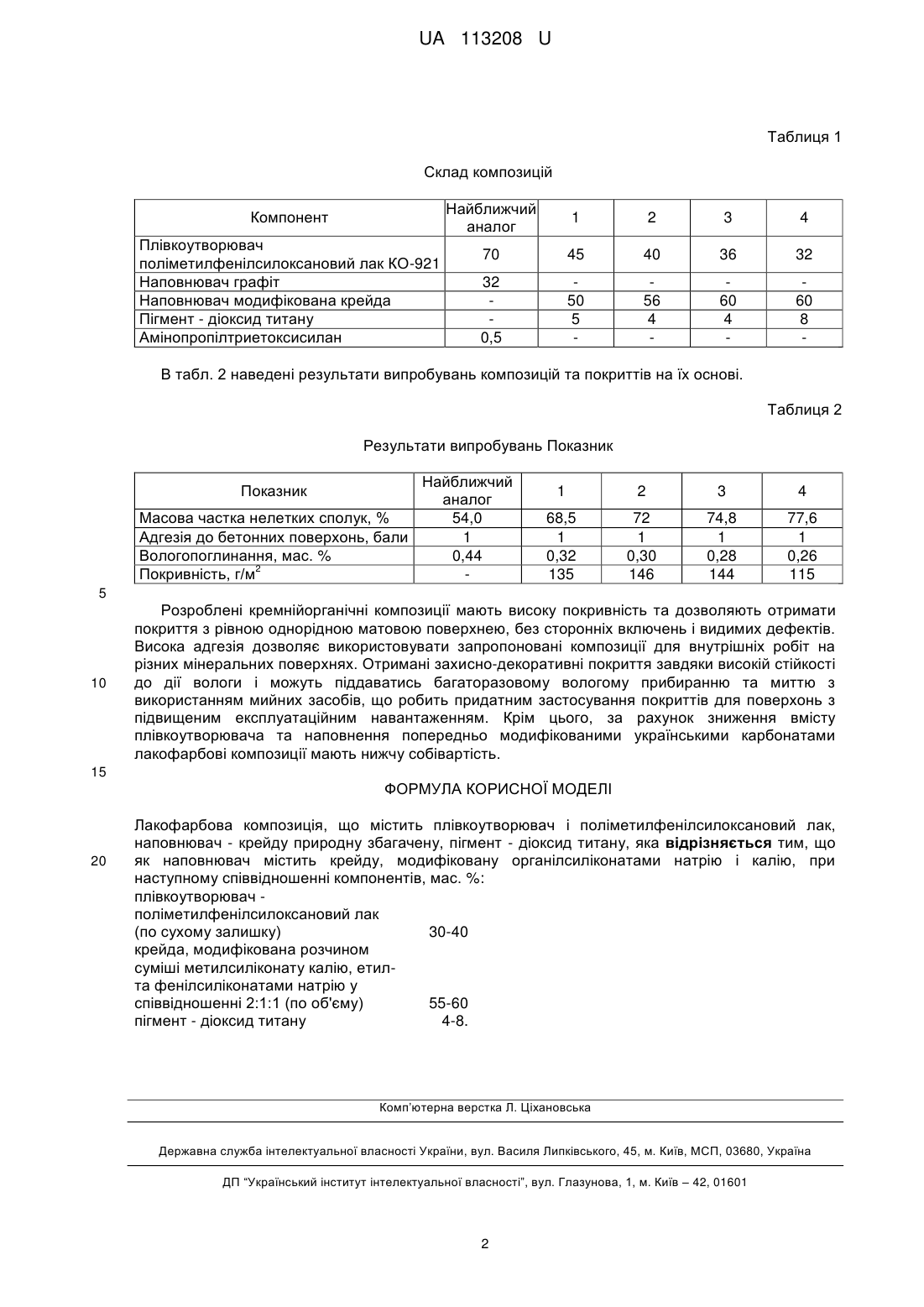

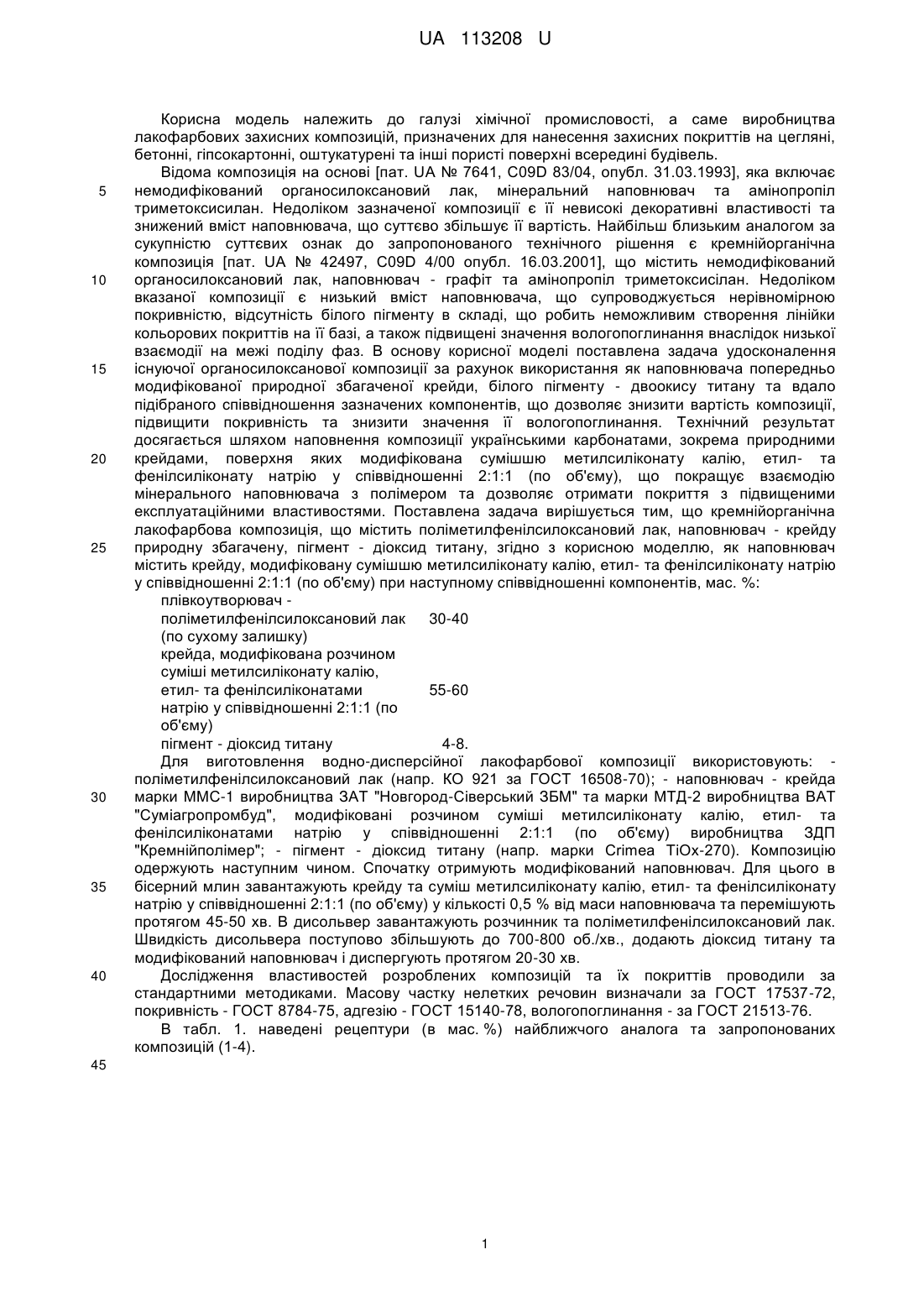

Реферат: Лакофарбова кремнійорганічна композиція містить плівкоутворювач, поліметилфенілсилоксановий лак, наповнювач крейду, модифіковану сумішшю метилсиліконату калію, етил- та фенілсиліконатами натрію, пігмент - діоксид титану. UA 113208 U (12) UA 113208 U UA 113208 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі хімічної промисловості, а саме виробництва лакофарбових захисних композицій, призначених для нанесення захисних покриттів на цегляні, бетонні, гіпсокартонні, оштукатурені та інші пористі поверхні всередині будівель. Відома композиція на основі [пат. UA № 7641, C09D 83/04, опубл. 31.03.1993], яка включає немодифікований органосилоксановий лак, мінеральний наповнювач та амінопропіл триметоксисилан. Недоліком зазначеної композиції є її невисокі декоративні властивості та знижений вміст наповнювача, що суттєво збільшує її вартість. Найбільш близьким аналогом за сукупністю суттєвих ознак до запропонованого технічного рішення є кремнійорганічна композиція [пат. UA № 42497, C09D 4/00 опубл. 16.03.2001], що містить немодифікований органосилоксановий лак, наповнювач - графіт та амінопропіл триметоксисілан. Недоліком вказаної композиції є низький вміст наповнювача, що супроводжується нерівномірною покривністю, відсутність білого пігменту в складі, що робить неможливим створення лінійки кольорових покриттів на її базі, а також підвищені значення вологопоглинання внаслідок низької взаємодії на межі поділу фаз. В основу корисної моделі поставлена задача удосконалення існуючої органосилоксанової композиції за рахунок використання як наповнювача попередньо модифікованої природної збагаченої крейди, білого пігменту - двоокису титану та вдало підібраного співвідношення зазначених компонентів, що дозволяє знизити вартість композиції, підвищити покривність та знизити значення її вологопоглинання. Технічний результат досягається шляхом наповнення композиції українськими карбонатами, зокрема природними крейдами, поверхня яких модифікована сумішшю метилсиліконату калію, етил- та фенілсиліконату натрію у співвідношенні 2:1:1 (по об'єму), що покращує взаємодію мінерального наповнювача з полімером та дозволяє отримати покриття з підвищеними експлуатаційними властивостями. Поставлена задача вирішується тим, що кремнійорганічна лакофарбова композиція, що містить поліметилфенілсилоксановий лак, наповнювач - крейду природну збагачену, пігмент - діоксид титану, згідно з корисною моделлю, як наповнювач містить крейду, модифіковану сумішшю метилсиліконату калію, етил- та фенілсиліконату натрію у співвідношенні 2:1:1 (по об'єму) при наступному співвідношенні компонентів, мас. %: плівкоутворювач поліметилфенілсилоксановий лак 30-40 (по сухому залишку) крейда, модифікована розчином суміші метилсиліконату калію, етил- та фенілсиліконатами 55-60 натрію у співвідношенні 2:1:1 (по об'єму) пігмент - діоксид титану 4-8. Для виготовлення водно-дисперсійної лакофарбової композиції використовують: поліметилфенілсилоксановий лак (напр. КО 921 за ГОСТ 16508-70); - наповнювач - крейда марки ММС-1 виробництва ЗАТ "Новгород-Сіверський ЗБМ" та марки МТД-2 виробництва ВАТ "Суміагропромбуд", модифіковані розчином суміші метилсиліконату калію, етил- та фенілсиліконатами натрію у співвідношенні 2:1:1 (по об'єму) виробництва ЗДП "Кремнійполімер"; - пігмент - діоксид титану (напр. марки Crimea TiOx-270). Композицію одержують наступним чином. Спочатку отримують модифікований наповнювач. Для цього в бісерний млин завантажують крейду та суміш метилсиліконату калію, етил- та фенілсиліконату натрію у співвідношенні 2:1:1 (по об'єму) у кількості 0,5 % від маси наповнювача та перемішують протягом 45-50 хв. В дисольвер завантажують розчинник та поліметилфенілсилоксановий лак. Швидкість дисольвера поступово збільшують до 700-800 об./хв., додають діоксид титану та модифікований наповнювач і диспергують протягом 20-30 хв. Дослідження властивостей розроблених композицій та їх покриттів проводили за стандартними методиками. Масову частку нелетких речовин визначали за ГОСТ 17537-72, покривність - ГОСТ 8784-75, адгезію - ГОСТ 15140-78, вологопоглинання - за ГОСТ 21513-76. В табл. 1. наведені рецептури (в мас. %) найближчого аналога та запропонованих композицій (1-4). 45 1 UA 113208 U Таблиця 1 Склад композицій Найближчий аналог Компонент Плівкоутворювач поліметилфенілсилоксановий лак КО-921 Наповнювач графіт Наповнювач модифікована крейда Пігмент - діоксид титану Амінопропілтриетоксисилан 1 2 3 4 70 45 40 36 32 32 0,5 50 5 56 4 60 4 60 8 В табл. 2 наведені результати випробувань композицій та покриттів на їх основі. Таблиця 2 Результати випробувань Показник Найближчий аналог Масова частка нелетких сполук, % 54,0 Адгезія до бетонних поверхонь, бали 1 Вологопоглинання, мас. % 0,44 2 Покривність, г/м Показник 1 2 3 4 68,5 1 0,32 135 72 1 0,30 146 74,8 1 0,28 144 77,6 1 0,26 115 5 10 Розроблені кремнійорганічні композиції мають високу покривність та дозволяють отримати покриття з рівною однорідною матовою поверхнею, без сторонніх включень і видимих дефектів. Висока адгезія дозволяє використовувати запропоновані композиції для внутрішніх робіт на різних мінеральних поверхнях. Отримані захисно-декоративні покриття завдяки високій стійкості до дії вологи і можуть піддаватись багаторазовому вологому прибиранню та миттю з використанням мийних засобів, що робить придатним застосування покриттів для поверхонь з підвищеним експлуатаційним навантаженням. Крім цього, за рахунок зниження вмісту плівкоутворювача та наповнення попередньо модифікованими українськими карбонатами лакофарбові композиції мають нижчу собівартість. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Лакофарбова композиція, що містить плівкоутворювач і поліметилфенілсилоксановий лак, наповнювач - крейду природну збагачену, пігмент - діоксид титану, яка відрізняється тим, що як наповнювач містить крейду, модифіковану органілсиліконатами натрію і калію, при наступному співвідношенні компонентів, мас. %: плівкоутворювач поліметилфенілсилоксановий лак (по сухому залишку) 30-40 крейда, модифікована розчином суміші метилсиліконату калію, етилта фенілсиліконатами натрію у співвідношенні 2:1:1 (по об'єму) 55-60 пігмент - діоксид титану 4-8. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
