Зеєрний циліндр олійного преса

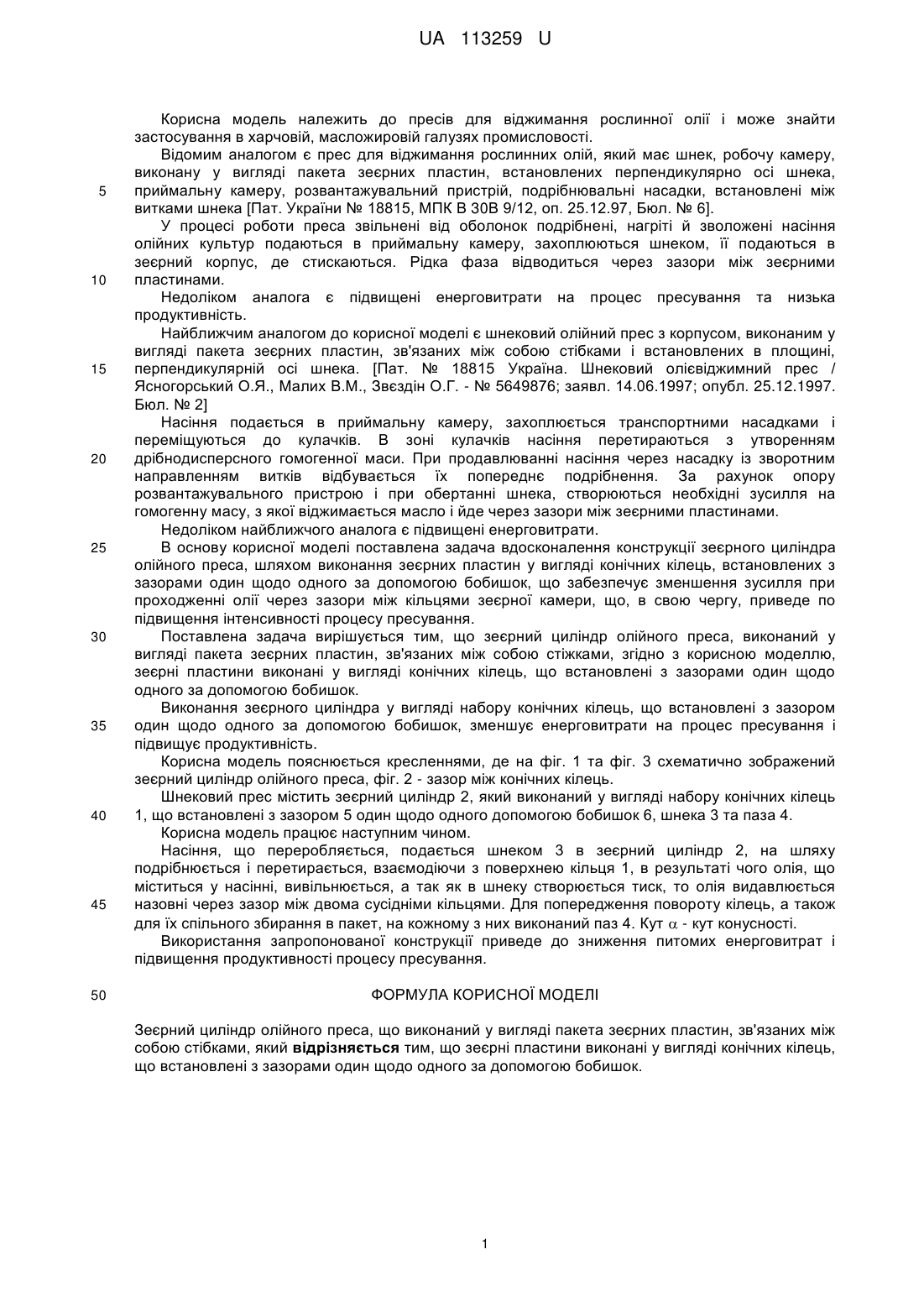

Реферат: Зеєрний циліндр олійного преса виконаний у вигляді пакета зеєрних пластин, зв'язаних між собою стібками. Зеєрні пластини виконані у вигляді конічних кілець, що встановлені з зазорами один щодо одного за допомогою бобишок. UA 113259 U (54) ЗЕЄРНИЙ ЦИЛІНДР ОЛІЙНОГО ПРЕСА UA 113259 U UA 113259 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пресів для віджимання рослинної олії і може знайти застосування в харчовій, масложировій галузях промисловості. Відомим аналогом є прес для віджимання рослинних олій, який має шнек, робочу камеру, виконану у вигляді пакета зеєрних пластин, встановлених перпендикулярно осі шнека, приймальну камеру, розвантажувальний пристрій, подрібнювальні насадки, встановлені між витками шнека [Пат. України № 18815, МПК В 30В 9/12, оп. 25.12.97, Бюл. № 6]. У процесі роботи преса звільнені від оболонок подрібнені, нагріті й зволожені насіння олійних культур подаються в приймальну камеру, захоплюються шнеком, її подаються в зеєрний корпус, де стискаються. Рідка фаза відводиться через зазори між зеєрними пластинами. Недоліком аналога є підвищені енерговитрати на процес пресування та низька продуктивність. Найближчим аналогом до корисної моделі є шнековий олійний прес з корпусом, виконаним у вигляді пакета зеєрних пластин, зв'язаних між собою стібками і встановлених в площині, перпендикулярній осі шнека. [Пат. № 18815 Україна. Шнековий олієвіджимний прес / Ясногорський О.Я., Малих В.М., Звєздін О.Г. - № 5649876; заявл. 14.06.1997; опубл. 25.12.1997. Бюл. № 2] Насіння подається в приймальну камеру, захоплюється транспортними насадками і переміщуються до кулачків. В зоні кулачків насіння перетираються з утворенням дрібнодисперсного гомогенної маси. При продавлюванні насіння через насадку із зворотним направленням витків відбувається їх попереднє подрібнення. За рахунок опору розвантажувального пристрою і при обертанні шнека, створюються необхідні зусилля на гомогенну масу, з якої віджимається масло і йде через зазори між зеєрними пластинами. Недоліком найближчого аналога є підвищені енерговитрати. В основу корисної моделі поставлена задача вдосконалення конструкції зеєрного циліндра олійного преса, шляхом виконання зеєрних пластин у вигляді конічних кілець, встановлених з зазорами один щодо одного за допомогою бобишок, що забезпечує зменшення зусилля при проходженні олії через зазори між кільцями зеєрної камери, що, в свою чергу, приведе по підвищення інтенсивності процесу пресування. Поставлена задача вирішується тим, що зеєрний циліндр олійного преса, виконаний у вигляді пакета зеєрних пластин, зв'язаних між собою стіжками, згідно з корисною моделлю, зеєрні пластини виконані у вигляді конічних кілець, що встановлені з зазорами один щодо одного за допомогою бобишок. Виконання зеєрного циліндра у вигляді набору конічних кілець, що встановлені з зазором один щодо одного за допомогою бобишок, зменшує енерговитрати на процес пресування і підвищує продуктивність. Корисна модель пояснюється кресленнями, де на фіг. 1 та фіг. 3 схематично зображений зеєрний циліндр олійного преса, фіг. 2 - зазор між конічних кілець. Шнековий прес містить зеєрний циліндр 2, який виконаний у вигляді набору конічних кілець 1, що встановлені з зазором 5 один щодо одного допомогою бобишок 6, шнека 3 та паза 4. Корисна модель працює наступним чином. Насіння, що переробляється, подається шнеком 3 в зеєрний циліндр 2, на шляху подрібнюється і перетирається, взаємодіючи з поверхнею кільця 1, в результаті чого олія, що міститься у насінні, вивільнюється, а так як в шнеку створюється тиск, то олія видавлюється назовні через зазор між двома сусідніми кільцями. Для попередження повороту кілець, а також для їх спільного збирання в пакет, на кожному з них виконаний паз 4. Кут  - кут конусності. Використання запропонованої конструкції приведе до зниження питомих енерговитрат і підвищення продуктивності процесу пресування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Зеєрний циліндр олійного преса, що виконаний у вигляді пакета зеєрних пластин, зв'язаних між собою стібками, який відрізняється тим, що зеєрні пластини виконані у вигляді конічних кілець, що встановлені з зазорами один щодо одного за допомогою бобишок. 1 UA 113259 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
