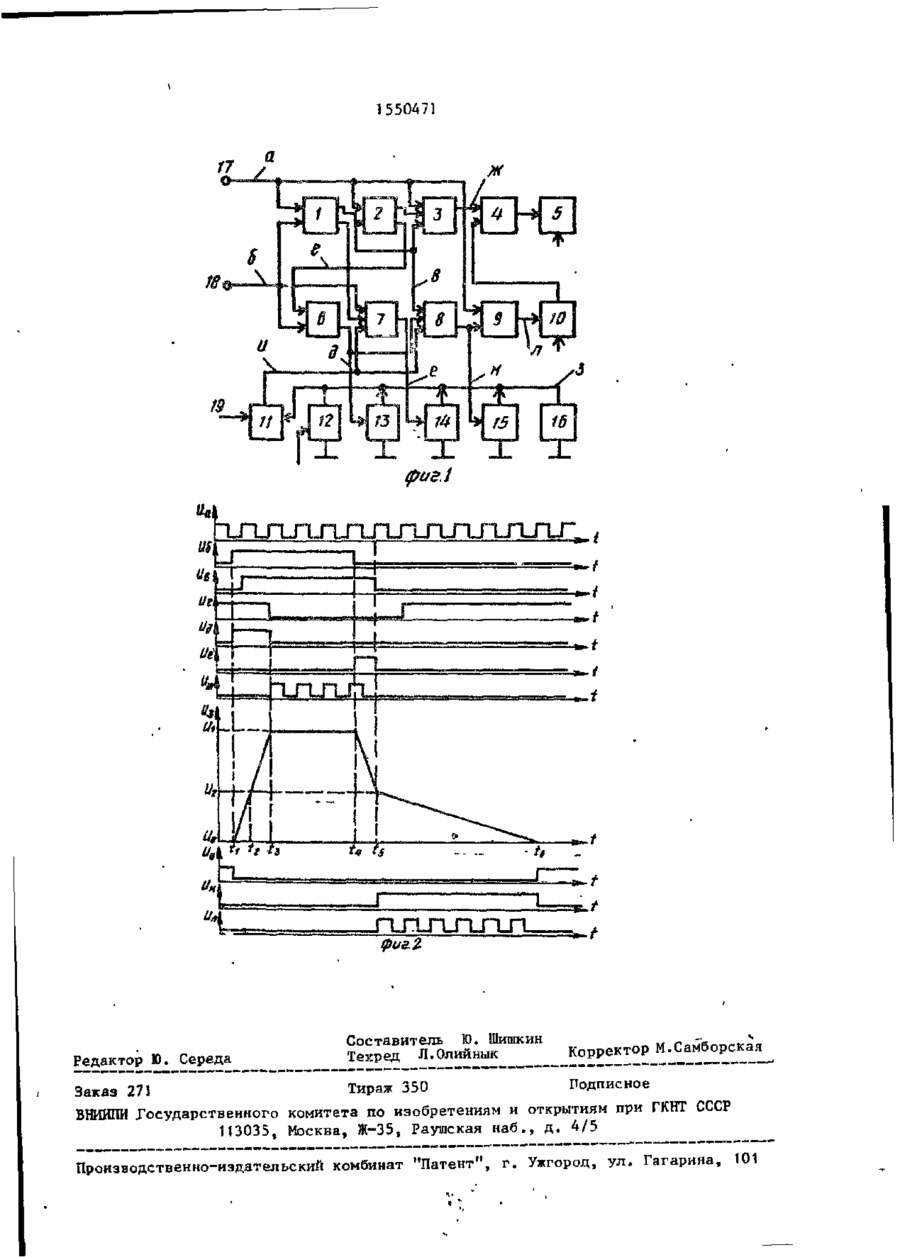

Изобретение относится к измери Изобретение относится к измерительной техняке и может быть использовано для измерения длительности одиночных временных интервалов. Целью изобретения является повышение точности измерения. На фиг. 1 приведена функциональная схема предлагаемого измерителя временных интервалов; на фиг. 2 временные диаграммы его работы. Измеритель временных интервалов содержит триггеры 1 и 2 Г элемент И 3, элемент ИЛИ 4, счетчик 5 импульсов, блок 6 совпадения, элементы ИЛИ—НЕ 7 и 8 , селектор 9, дополнительный счетчик 10 импульсов, компаратор I I , разрядный ключ 12; стабилизаторы 13-15 т о к а , накопительный конденсатор 16, шину 17 эталонной частоты, входную информационную шину 18 и входную шину 19 опорного напряжения. Триггеры 1 и 2 представляют собой D-тригтеры. Стабилизатор 13 тока з а дает ток заряда 1ч, , равный по а б с о ,тельной технике и может быть ислоль зовано для измерения длительности одиночных импульсов и временных и н т е р в а л о в . Цель изобретения - повышение точности измерения - д о с т и г а е т с я введением счетчика импульсов, стабилизатора т о к а , элемента И, э л е мента ИЛИ и двух элементов ИЛИ-НЕ. Измеритель содержит также с е л е к т о р , блок совпадения, два т р и г г е р а , с ч е т чик импульсов, компаратор, разрядный ключ, два стабилизатора тока и н а копительный к о н д е н с а т о р . 2 и л . тотной величине току разряда I p i с т а билизатора 14 т о к а . Соотношение тока 1 р < к току р а з ряда 1 р 2 стабилизатора 15 тока выбир а е т с я равным отнош&нию цены деления младшего р а з р я д а счетчика 5 импульсов к цене деления младшего разряда допол нительного счетчика 10 импульсов. Входная информационная шина 18 и з мерителя подключена к первому входу (D-входу) триггера J , первому входу элемента ИЛИ-НЕ 7 и к второму входу блока 6 с о в п а д е н и я . Прямой выход триг г е р а 1 подключен к первому (D-входу) триггера 2 , второму входу элемента ИЛИ-НЕ 8 и к первому входу элемента И 3 . Инверсный, выход триггера 1 подключен к второму^ в х о д у элемента ИЛИ-НЕ 7. Прямой выход триггера 2 подключен к второму входу элемента Е 3 . Инверсный выход триггера 2 соединен с первым входом блска 6 совпадения. З' 1550471 і Входная шина 17 эталонной частоты подключена к вторым входам (С-входам) триггеров 1 и 2, к первому входу селектора 9 и к третьему входу элемента И 3. Выход элемента И 3 соединен с первым входом элемента И И Л 4. Выход блока 6 совпадения подключен к третьему входу второго элемента ИЛИ-НЕ 8 и к управляющему входу стабилизатора 13 тока, выход которого соединен с вторым выходом накопительного конденсатора 16, с выходами стабилизаторов 14 и 15 тока, с выходом разрядного ключа 12 и с первым входом компаратора 11 . Выход элемен- 15 • та ИЛИ-Hg 7 подключен к управляющему входу стабилизатора 14 тока. Выход компаратора 11 соединен с третьим входом элемента ИЛИ-НЕ 7 и с первым входом элемента ИЛИ-НЕ 8, выход которого подключен к управляющему входу стабилизатора 15 тока и к вто. рому входу селектора 9, выход которого соединен с входом дополнительного счетчика І 0 импульсов, выход которого 25 подключен к второму входу элемента И И 4, выход которого соединен с вхоЛ дом счетчика 5 импульсов„ Первый выход накопительного конденсатора 16, стабилизаторов 13-15 тока и разрядного ключа 12 соединены с общей шиной измерителя. Второй вход компаратора • 11 подключен к шине 19 опорного на- • пряжеіїия. При установлении высокого уровня на D-входе триггера 1 на прямом выходе» по началу имцульса эталонной частоты fo (фиг,2а) устанавливается высокий логический уровень (фиг,2вХ а на инверсном выходе триггера .2 по началу следующего импульса эталон- . ной частоты в момент времени t 3 /устанавливается низкий логический уровень (фиг.2г) и включает по первому входу блока 6 и стабилизатор 13 тока; Накопительный конденсатор 16 за время t 3 - t T заряжается до напряжения и, e
