Вимірювач відстані до місця короткого замикання
Номер патенту: 2057
Опубліковано: 20.12.1994
Автори: Носулько Віктор Дмитрович, Кизилов Володимир Улянович
Формула / Реферат
Измеритель расстояния до места короткого замыкания, содержащий блоки выбора тока и напряжения, соединенные с поврежденными фазами объекта контроля, блок управления, выход которого соединен с управляющим входом блока памяти, к выходу которого подключен вход блока индикации, первый перемножитель, к первому входу которого подключен выход вычитателя, к первому входу которого подключен выход блока выбора напряжения, отличающийся тем, что, с целью повышения точности определения расстояния до места короткого замыкания, в него введены дифференциатор, интегратор и второй перемножитель, вход дифференциатора соединен с выходом блока выбора тока, выход дифференциатора соединен со вторым входом первого и первым входом второго перемножителей, второй вход второго перемножителя соединен с выходом блока памяти, а выход второго перемножителя соединен со вторым входом вычитателя, выход первого перемножителя через индикатор соединен с входом блока памяти.
Текст

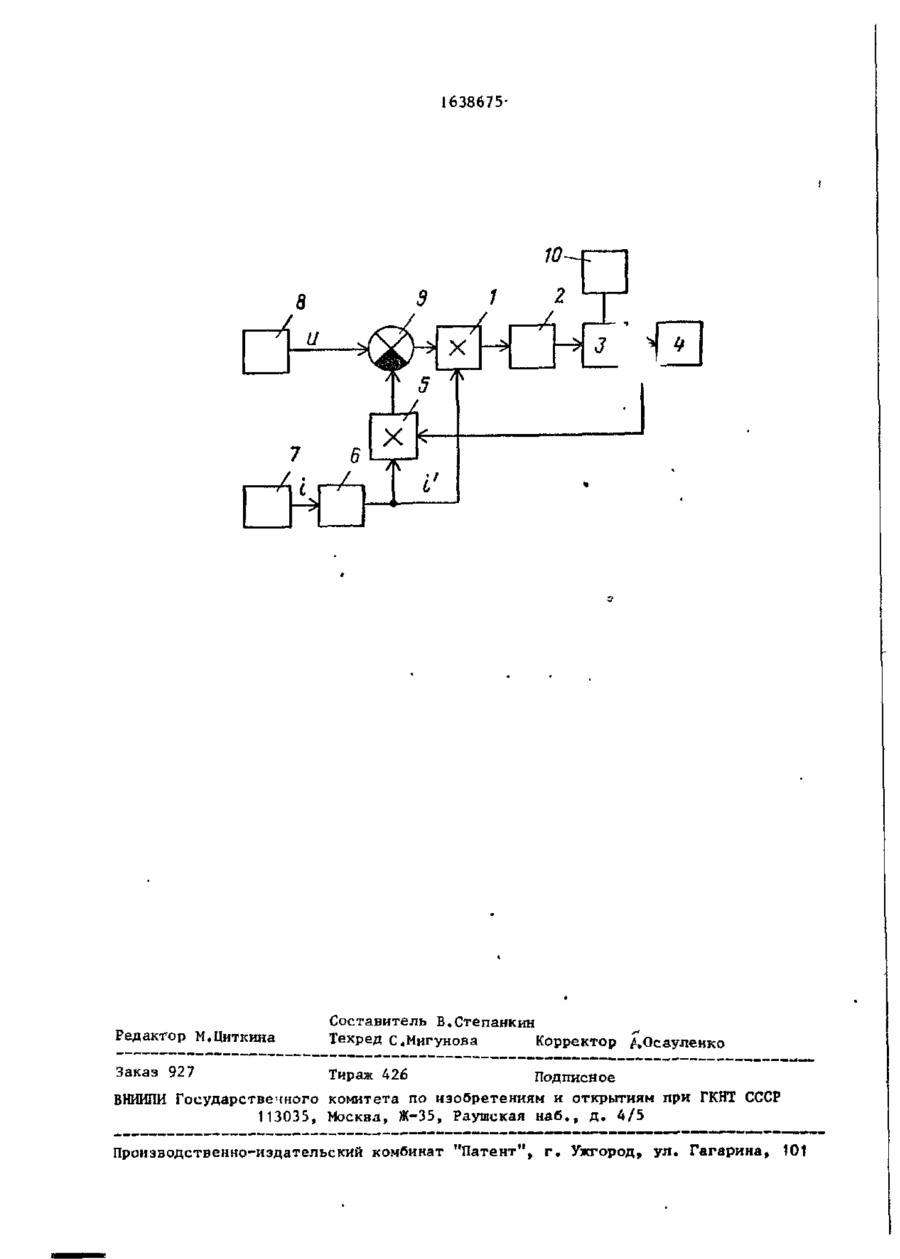

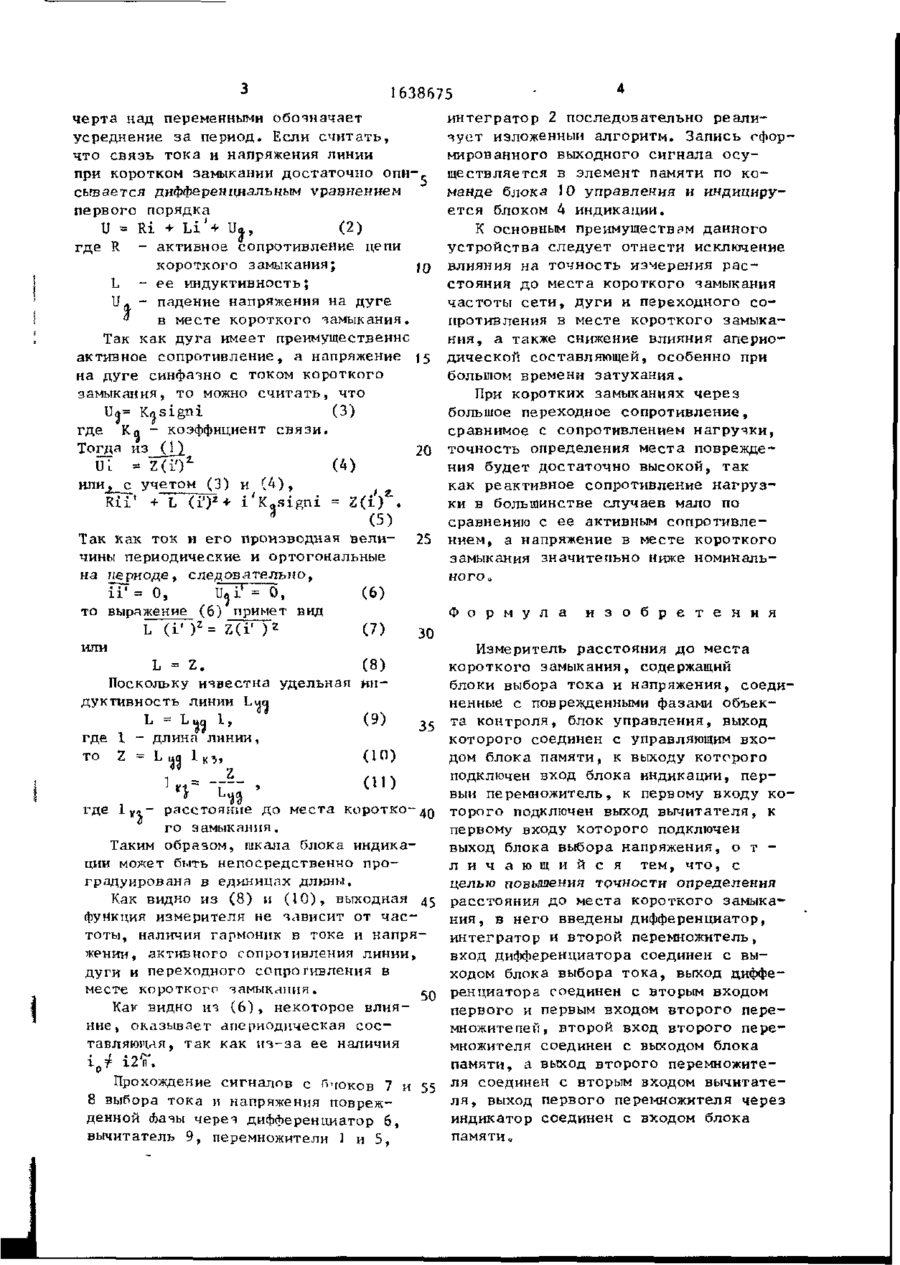

Изобретение относится к устрой Изобретение относится к устройствам автоматики энергосистем и предназначено для точного определения места короткого замыкания на линии электропередач. Устройство может использоваться для непрерывного измерения индуктивности цепи линия нагрузкаа Целью изобретения является повышение точности определения расстояния до места короткого замыкания, На чертеже представлено предлагает мое устройство „ Выход перемножителя 1, через интегратор 2 подключен к входу элемента 3 памяти, выход которого подключен к блоку 4 индикации и первому входу перемножителя 5, к вторым входам перемножителей І н 5 подключен через дифференциатор 6 выход блока 7 выбора тока поврежденных фаз. Выход блока 8 выбора напряжений поврежденных фаз ствам автоматики энергосистем. Целью изобретения является повышение точности определения места короткого замыкания на линии электропередачи . Измеритель расстояния до места короткого замыкания состоит из перемножителей 1, 5, интегратора 2 и управляемого блоком 10 управления элемента 3 памятиj подключенного к входу блока 4 индикации, сумматора 9, блоков выбора напряжения 8 и тока 9 поврежденных фаз, дифференциатора 6. Эти блоки реализуют интегрально-дифференциальный алгоритм вычисления расстояния до места дрфекта. 1 ня« подключен к первому входу вычитателя 9, к второму входу которого подключен выход умножителя 5, а выход вычитателя 9 подключен к входу умножителя l u Выход блока 10 управления подключен к входу управления элемента 3 памятио ' Измеритель работает следующим образома Блоки выбора тока 7 и напряжения 8 поврежденных фаз формируют на выходах сигналы, пропорциональные току и напряжению поврежденных фаз„ Как видно из чертежа, среднее значение сигнала на входе интегратора в установившемся режиме должно равняться нулю, следовательно, (U - ZV)V - 0 () ! где U - напряжение на поврежденной фазе в точке замера; і - ток поврежденной фазы; Z - комплексное сопротивление, 3 1638675 черта над переменными обозначает усреднение за период. Если считать, что связь тока и напряжения линии при коротком замыкании достаточно опи-
ДивитисяДодаткова інформація
Назва патенту англійськоюMeasurement of distance to place of short circuit
Автори англійськоюKyzylov Volodymyr Ulianovych, Nosulko Viktor Dmytrovych
Назва патенту російськоюИзмерение расстояния до места короткого замыкания
Автори російськоюКизилов Владимир Ульянович, Носулько Виктор Дмитриевич
МПК / Мітки
МПК: G01R 31/08
Мітки: короткого, замикання, місця, відстані, вимірювач
Код посилання
<a href="https://ua.patents.su/4-2057-vimiryuvach-vidstani-do-miscya-korotkogo-zamikannya.html" target="_blank" rel="follow" title="База патентів України">Вимірювач відстані до місця короткого замикання</a>
