Портативна медична аптечка з термоелектричним охолодженням

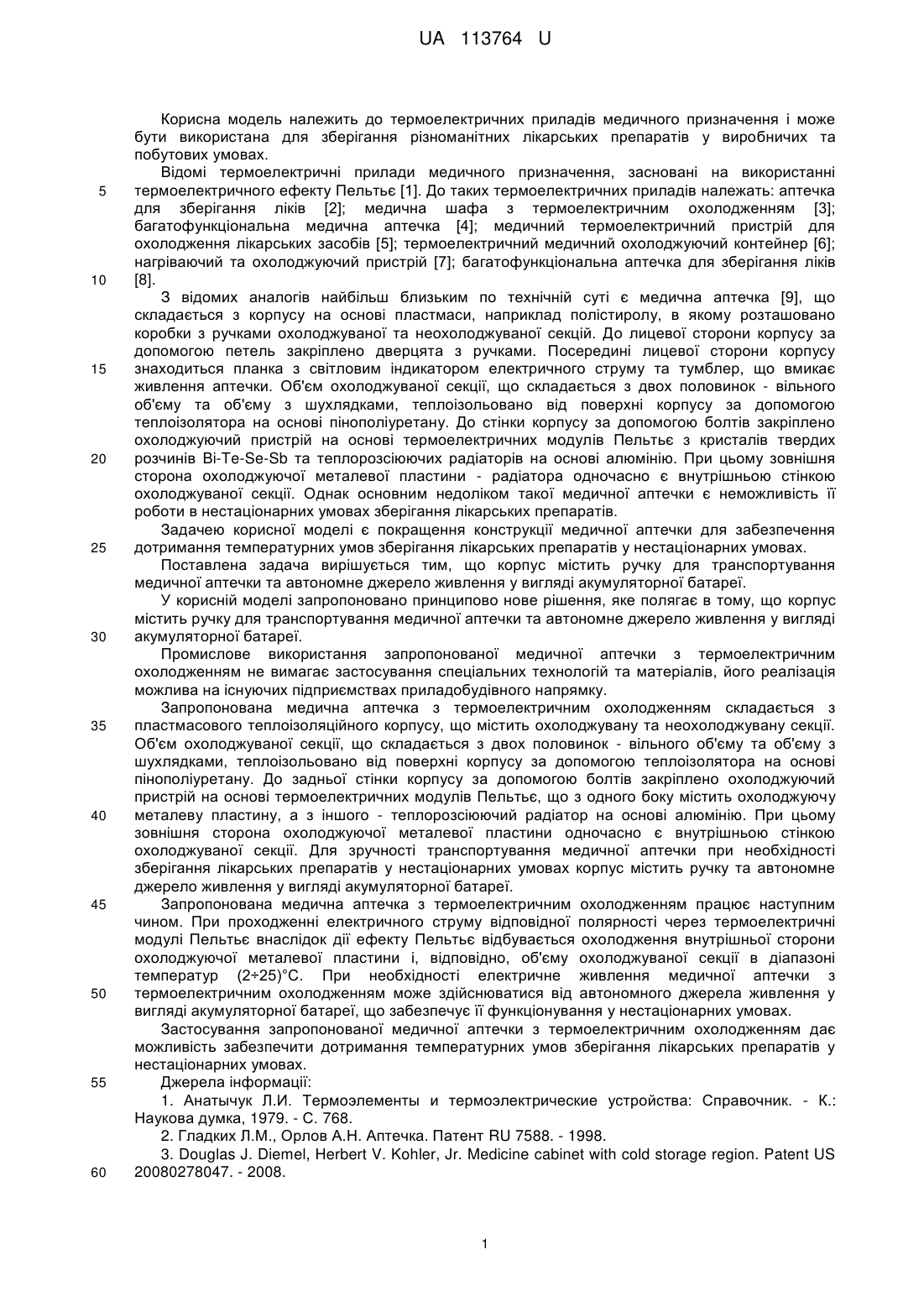

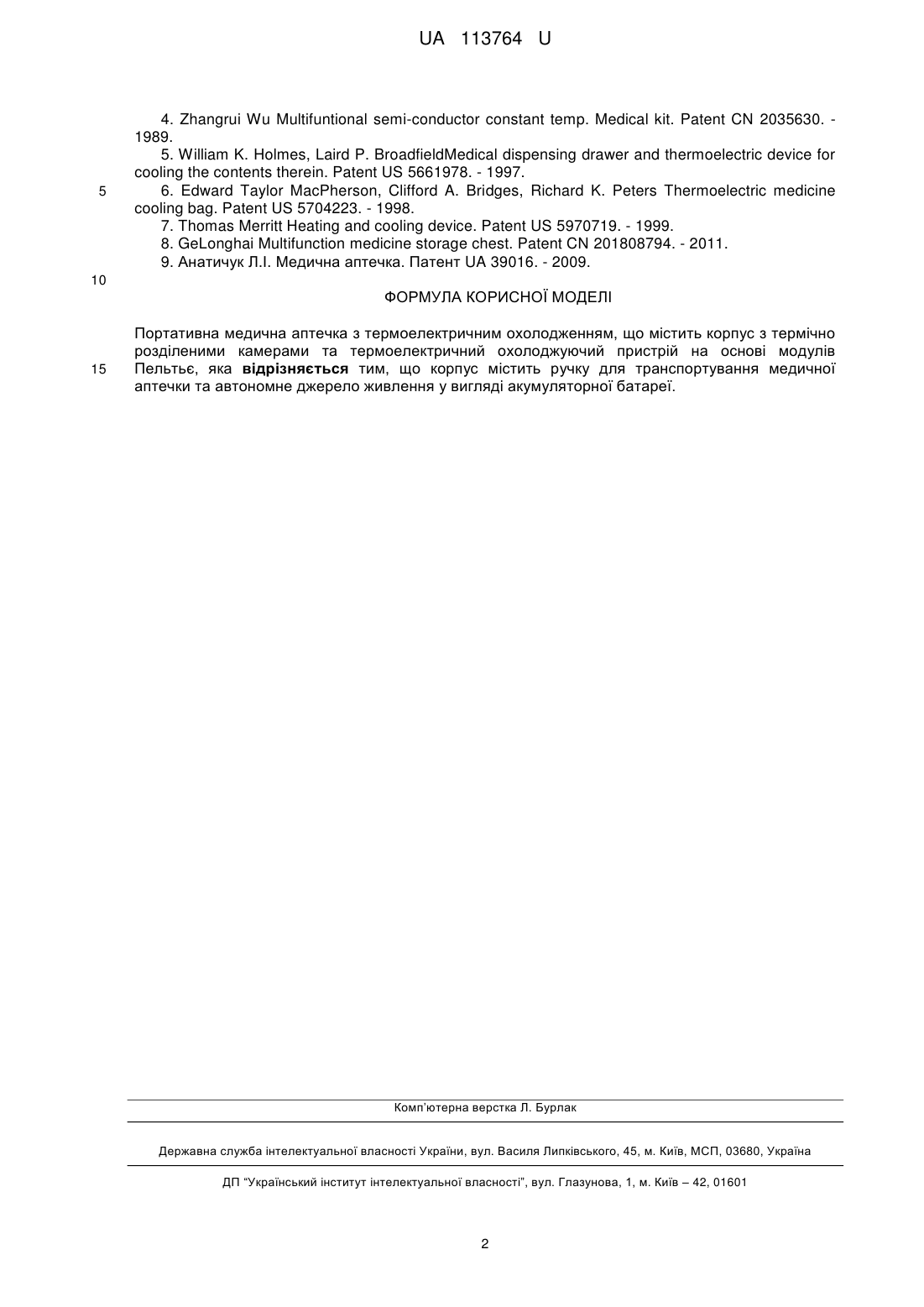

Реферат: Портативна медична аптечка з термоелектричним охолодженням містить корпус з термічно розділеними камерами та термоелектричний охолоджуючий пристрій на основі модулів Пельтьє. Корпус містить ручку для транспортування медичної аптечки та автономне джерело живлення у вигляді акумуляторної батареї. UA 113764 U (54) ПОРТАТИВНА МЕДИЧНА АПТЕЧКА З ТЕРМОЕЛЕКТРИЧНИМ ОХОЛОДЖЕННЯМ UA 113764 U UA 113764 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до термоелектричних приладів медичного призначення і може бути використана для зберігання різноманітних лікарських препаратів у виробничих та побутових умовах. Відомі термоелектричні прилади медичного призначення, засновані на використанні термоелектричного ефекту Пельтьє [1]. До таких термоелектричних приладів належать: аптечка для зберігання ліків [2]; медична шафа з термоелектричним охолодженням [3]; багатофункціональна медична аптечка [4]; медичний термоелектричний пристрій для охолодження лікарських засобів [5]; термоелектричний медичний охолоджуючий контейнер [6]; нагріваючий та охолоджуючий пристрій [7]; багатофункціональна аптечка для зберігання ліків [8]. З відомих аналогів найбільш близьким по технічній суті є медична аптечка [9], що складається з корпусу на основі пластмаси, наприклад полістиролу, в якому розташовано коробки з ручками охолоджуваної та неохолоджуваної секцій. До лицевої сторони корпусу за допомогою петель закріплено дверцята з ручками. Посередині лицевої сторони корпусу знаходиться планка з світловим індикатором електричного струму та тумблер, що вмикає живлення аптечки. Об'єм охолоджуваної секції, що складається з двох половинок - вільного об'єму та об'єму з шухлядками, теплоізольовано від поверхні корпусу за допомогою теплоізолятора на основі пінополіуретану. До стінки корпусу за допомогою болтів закріплено охолоджуючий пристрій на основі термоелектричних модулів Пельтьє з кристалів твердих розчинів Bi-Te-Se-Sb та теплорозсіюючих радіаторів на основі алюмінію. При цьому зовнішня сторона охолоджуючої металевої пластини - радіатора одночасно є внутрішньою стінкою охолоджуваної секції. Однак основним недоліком такої медичної аптечки є неможливість її роботи в нестаціонарних умовах зберігання лікарських препаратів. Задачею корисної моделі є покращення конструкції медичної аптечки для забезпечення дотримання температурних умов зберігання лікарських препаратів у нестаціонарних умовах. Поставлена задача вирішується тим, що корпус містить ручку для транспортування медичної аптечки та автономне джерело живлення у вигляді акумуляторної батареї. У корисній моделі запропоновано принципово нове рішення, яке полягає в тому, що корпус містить ручку для транспортування медичної аптечки та автономне джерело живлення у вигляді акумуляторної батареї. Промислове використання запропонованої медичної аптечки з термоелектричним охолодженням не вимагає застосування спеціальних технологій та матеріалів, його реалізація можлива на існуючих підприємствах приладобудівного напрямку. Запропонована медична аптечка з термоелектричним охолодженням складається з пластмасового теплоізоляційного корпусу, що містить охолоджувану та неохолоджувану секції. Об'єм охолоджуваної секції, що складається з двох половинок - вільного об'єму та об'єму з шухлядками, теплоізольовано від поверхні корпусу за допомогою теплоізолятора на основі пінополіуретану. До задньої стінки корпусу за допомогою болтів закріплено охолоджуючий пристрій на основі термоелектричних модулів Пельтьє, що з одного боку містить охолоджуючу металеву пластину, а з іншого - теплорозсіюючий радіатор на основі алюмінію. При цьому зовнішня сторона охолоджуючої металевої пластини одночасно є внутрішньою стінкою охолоджуваної секції. Для зручності транспортування медичної аптечки при необхідності зберігання лікарських препаратів у нестаціонарних умовах корпус містить ручку та автономне джерело живлення у вигляді акумуляторної батареї. Запропонована медична аптечка з термоелектричним охолодженням працює наступним чином. При проходженні електричного струму відповідної полярності через термоелектричні модулі Пельтьє внаслідок дії ефекту Пельтьє відбувається охолодження внутрішньої сторони охолоджуючої металевої пластини і, відповідно, об'єму охолоджуваної секції в діапазоні температур (2÷25)°С. При необхідності електричне живлення медичної аптечки з термоелектричним охолодженням може здійснюватися від автономного джерела живлення у вигляді акумуляторної батареї, що забезпечує її функціонування у нестаціонарних умовах. Застосування запропонованої медичної аптечки з термоелектричним охолодженням дає можливість забезпечити дотримання температурних умов зберігання лікарських препаратів у нестаціонарних умовах. Джерела інформації: 1. Анатычук Л.И. Термоэлементы и термоэлектрические устройства: Справочник. - К.: Наукова думка, 1979. - С. 768. 2. Гладких Л.М., Орлов А.Н. Аптечка. Патент RU 7588. - 1998. 3. Douglas J. Diemel, Herbert V. Kohler, Jr. Medicine cabinet with cold storage region. Patent US 20080278047. - 2008. 1 UA 113764 U 5 4. Zhangrui Wu Multifuntional semi-conductor constant temp. Medical kit. Patent CN 2035630. 1989. 5. William K. Holmes, Laird P. BroadfieldMedical dispensing drawer and thermoelectric device for cooling the contents therein. Patent US 5661978. - 1997. 6. Edward Taylor MacPherson, Clifford A. Bridges, Richard K. Peters Thermoelectric medicine cooling bag. Patent US 5704223. - 1998. 7. Thomas Merritt Heating and cooling device. Patent US 5970719. - 1999. 8. GeLonghai Multifunction medicine storage chest. Patent CN 201808794. - 2011. 9. Анатичук Л.І. Медична аптечка. Патент UA 39016. - 2009. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Портативна медична аптечка з термоелектричним охолодженням, що містить корпус з термічно розділеними камерами та термоелектричний охолоджуючий пристрій на основі модулів Пельтьє, яка відрізняється тим, що корпус містить ручку для транспортування медичної аптечки та автономне джерело живлення у вигляді акумуляторної батареї. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
