Медична аптечка з термоелектричним охолодженням

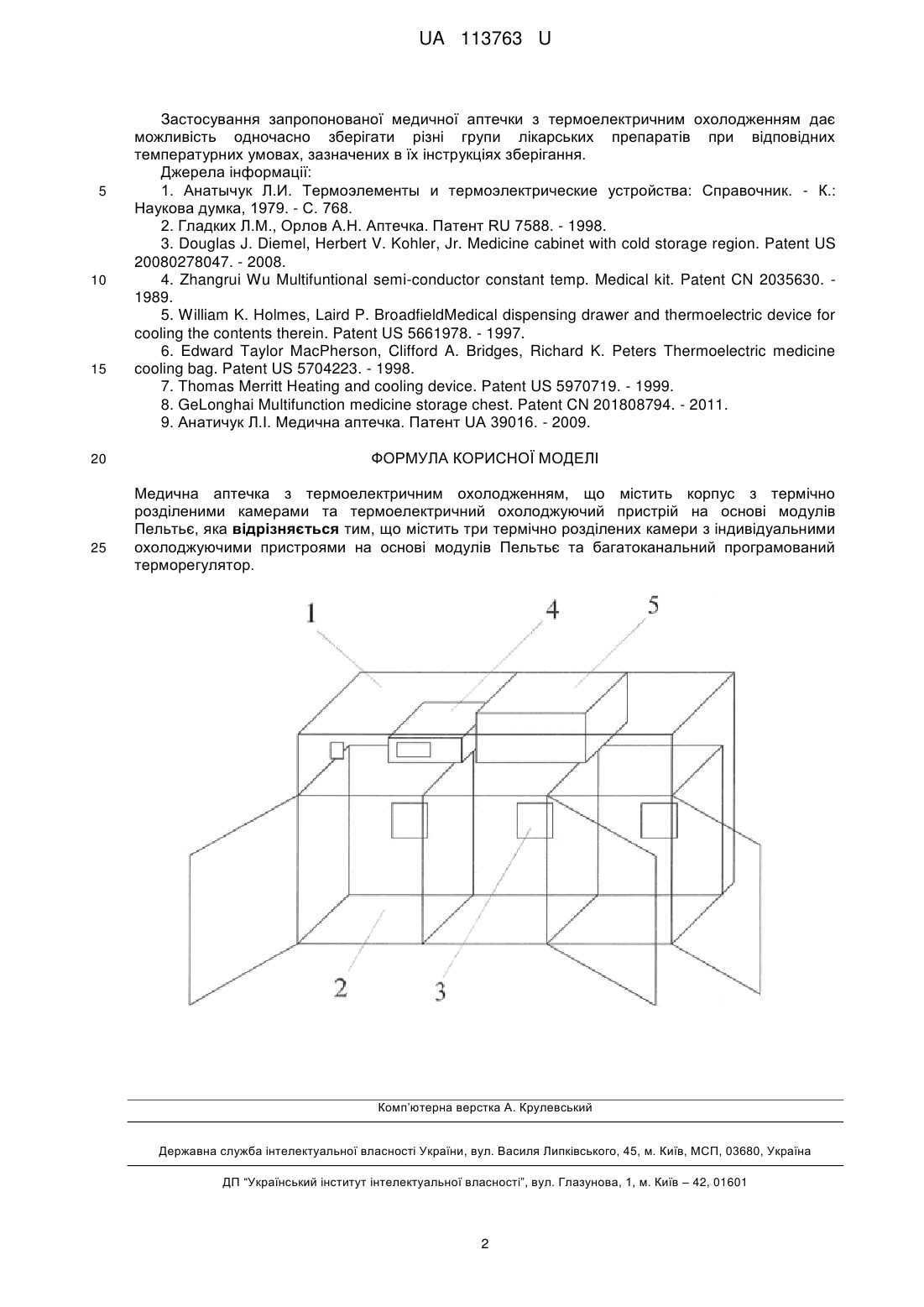

Реферат: Медична аптечка з термоелектричним охолодженням містить корпус, в якому розміщені три термічно розділених камери з індивідуальними охолоджуючими пристроями на основі модулів Пельтьє та багатоканальний програмований терморегулятор. UA 113763 U (12) UA 113763 U UA 113763 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до термоелектричних приладів медичного призначення і може бути використана для зберігання різноманітних лікарських препаратів у виробничих та побутових умовах. Відомі термоелектричні прилади медичного призначення, засновані на використанні термоелектричного ефекту Пельтьє [1]. До таких термоелектричних приладів належать: аптечка для зберігання ліків [2]; медична шафа з термоелектричним охолодженням [3]; багатофункціональна медична аптечка [4]; медичний термоелектричний пристрій для охолодження лікарських засобів [5]; термоелектричний медичний охолоджуючий контейнер [6]; нагрівальний та охолоджуючий пристрій [7]; багатофункціональна аптечка для зберігання ліків [8]. З відомих аналогів найбільш близькою по технічній суті є медична аптечка [9], що складається з корпусу на основі пластмаси, наприклад полістиролу, в якому розташовано коробки з ручками охолоджуваної та неохолоджуваної секцій. До лицевої сторони корпусу за допомогою петель закріплено дверцята з ручками. Посередині лицевої сторони корпусу знаходиться планка з світловим індикатором електричного струму та тумблер, що вмикає живлення аптечки. Об'єм охолоджуваної секції, що складається з двох половинок - вільного об'єму та об'єму з шухлядками, теплоізольовано від поверхні корпусу за допомогою теплоізолятора на основі пінополіуретану. До стінки корпусу за допомогою болтів закріплено охолоджуючий пристрій на основі термоелектричних модулів Пельтьє з кристалів твердих розчинів Bi-Te-Se-Sb та теплорозсіюючих радіаторів на основі алюмінію. При цьому зовнішня сторона охолоджуючої металевої пластини - радіатора одночасно є внутрішньою стінкою охолоджуваної секції. Однак основним недоліком такої медичної аптечки є неможливість її роботи в декількох температурних режимах одночасно для дотримання температурних умов зберігання різних груп лікарських препаратів. В основу запропонованої корисної моделі поставлена задача покращити конструкцію медичної аптечки з термоелектричним охолодженням для дотримання температурних умов зберігання різних груп лікарських препаратів. Поставлена задача вирішується тим, що медична аптечка з термоелектричним охолодженням містить три термічно розділених камери з індивідуальними охолоджуючими пристроями на основі модулів Пельтьє та багатоканальний програмований терморегулятор. Відповідність критерію "новизна" запропонованому пристрою забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки. У корисній моделі запропоновано принципово нове рішення, яке полягає в тому, що медична аптечка з термоелектричним охолодженням містить три термічно розділених камери з індивідуальними охолоджуючими пристроями на основі модулів Пельтьє та багатоканальний програмований терморегулятор. Промислове використання запропонованої медичної аптечки з термоелектричним охолодженням не вимагає застосування спеціальних технологій та матеріалів, його реалізація можлива на існуючих підприємствах приладобудівного напрямку. На кресленні наведено схематичну конструкцію одного з можливих варіантів медичної аптечки з термоелектричним охолодженням для зберігання лікарських препаратів. Запропонована медична аптечка з термоелектричним охолодженням складається з пластмасового теплоізоляційного корпусу 1, що містить три термічно розділених камери 2 з індивідуальними охолоджуючими пристроями на основі модулів Пельтьє 3 та багатоканальний програмований терморегулятор 4. Електричне живлення запропонованої медичної аптечки здійснюється за допомогою блока живлення 5. До задньої стінки корпусу 1 за допомогою болтів закріплено три охолоджуючих пристрої на основі модулів Пельтьє 3, кожен з яких містить охолоджуючу металеву пластину, високоефективний термоелектричний модуль Пельтьє та теплорозсіюючий радіатор із матеріалу з високою теплопровідністю (наприклад алюміній, мідь тощо). При цьому зовнішні сторони охолоджуючих металевих пластин є одночасно внутрішніми стінками трьох термічно розділених камер. Запропонована медична аптечка з термоелектричним охолодженням працює наступним чином. При проходженні електричного струму відповідної полярності через термоелектричні модулі Пельтьє внаслідок дії ефекту Пельтьє відбувається охолодження внутрішніх сторін охолоджуючих металевих пластин і, відповідно, об'єму трьох термічно розділених камер. Багатоканальний програмований терморегулятор 4 забезпечує підтримання заданих температурних режимів у трьох термічно розділених камерах з відповідними робочими інтервалами температур - (2-8) °С, (8-15) °С, (15-25) °С, що обумовлено необхідністю дотримання інструкцій щодо зберігання лікарських препаратів. 1 UA 113763 U 5 10 15 20 25 Застосування запропонованої медичної аптечки з термоелектричним охолодженням дає можливість одночасно зберігати різні групи лікарських препаратів при відповідних температурних умовах, зазначених в їх інструкціях зберігання. Джерела інформації: 1. Анатычук Л.И. Термоэлементы и термоэлектрические устройства: Справочник. - К.: Наукова думка, 1979. - С. 768. 2. Гладких Л.М., Орлов А.Н. Аптечка. Патент RU 7588. - 1998. 3. Douglas J. Diemel, Herbert V. Kohler, Jr. Medicine cabinet with cold storage region. Patent US 20080278047. - 2008. 4. Zhangrui Wu Multifuntional semi-conductor constant temp. Medical kit. Patent CN 2035630. 1989. 5. William K. Holmes, Laird P. BroadfieldMedical dispensing drawer and thermoelectric device for cooling the contents therein. Patent US 5661978. - 1997. 6. Edward Taylor MacPherson, Clifford A. Bridges, Richard K. Peters Thermoelectric medicine cooling bag. Patent US 5704223. - 1998. 7. Thomas Merritt Heating and cooling device. Patent US 5970719. - 1999. 8. GeLonghai Multifunction medicine storage chest. Patent CN 201808794. - 2011. 9. Анатичук Л.І. Медична аптечка. Патент UA 39016. - 2009. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Медична аптечка з термоелектричним охолодженням, що містить корпус з термічно розділеними камерами та термоелектричний охолоджуючий пристрій на основі модулів Пельтьє, яка відрізняється тим, що містить три термічно розділених камери з індивідуальними охолоджуючими пристроями на основі модулів Пельтьє та багатоканальний програмований терморегулятор. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
