Лазер з вимірювачем потужності випромінювання

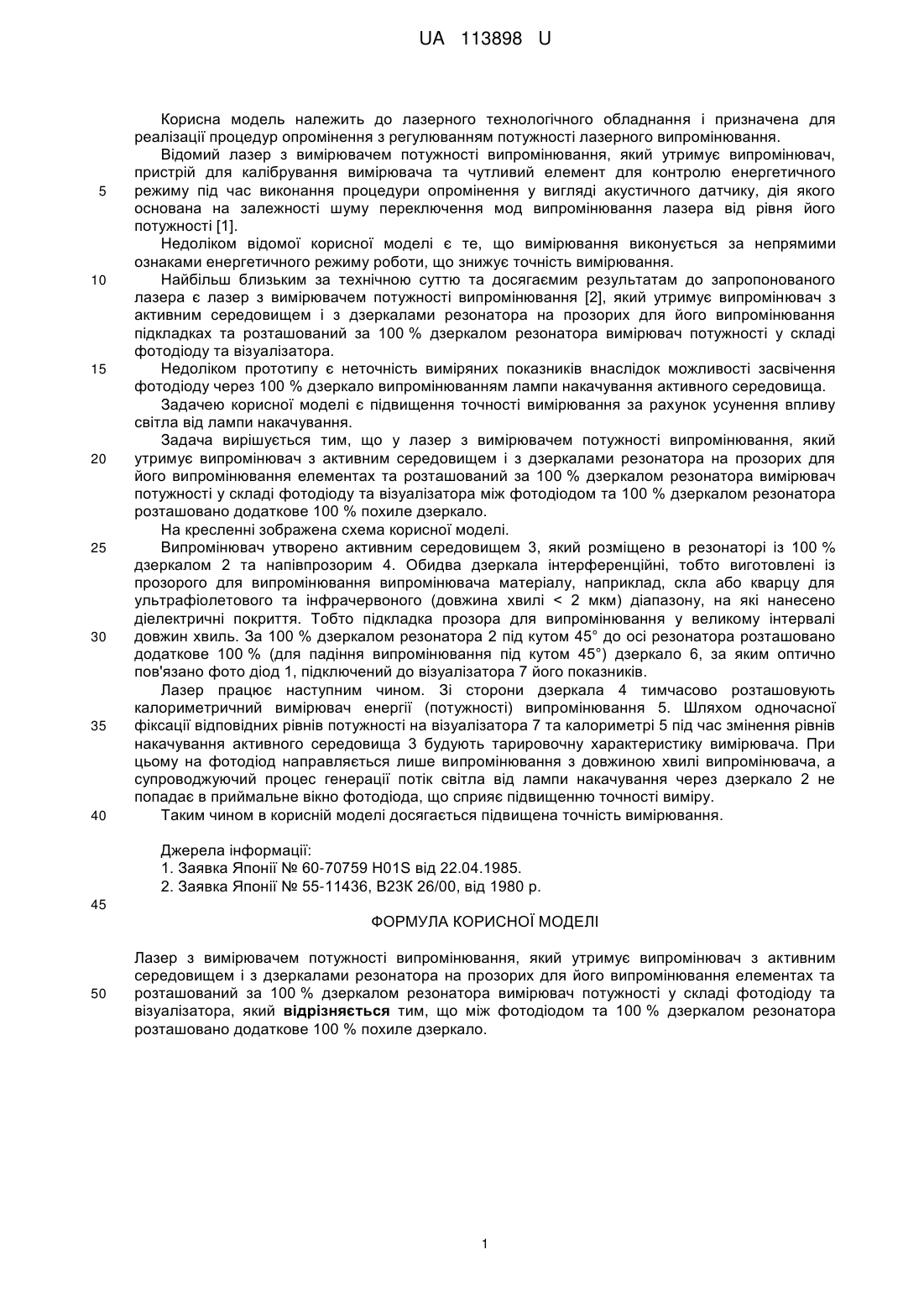

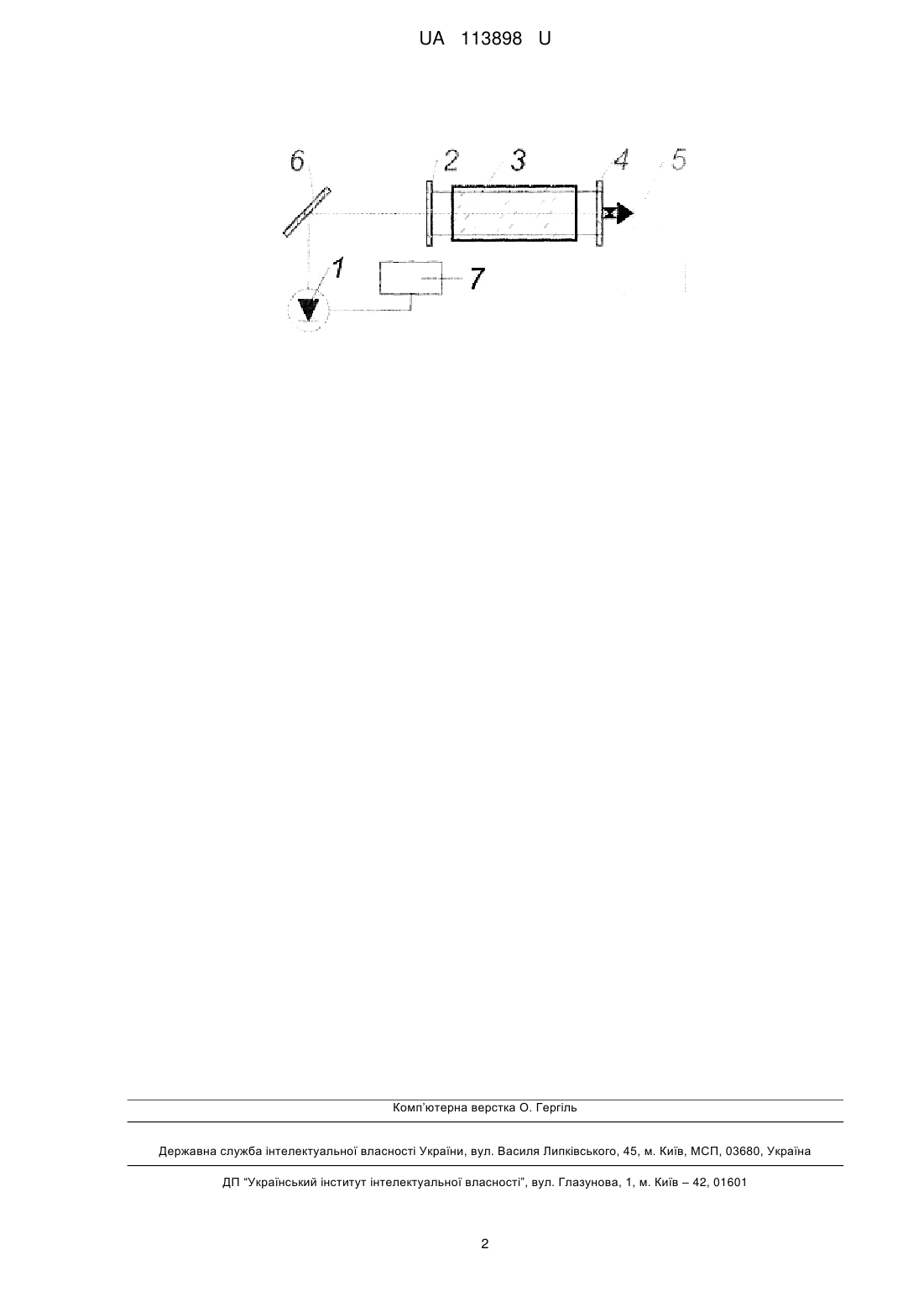

Реферат: Лазер з вимірювачем потужності випромінювання, який утримує випромінювач з активним середовищем і з дзеркалами резонатору на прозорих для його випромінювання елементах та розташований за 100 % дзеркалом резонатора вимірювач потужності у складі фотодіоду та візуалізатора. Між фотодіодом та 100 % дзеркалом резонатора розташовано додаткове 100 % похиле дзеркало. UA 113898 U (12) UA 113898 U UA 113898 U 5 10 15 20 25 30 35 40 Корисна модель належить до лазерного технологічного обладнання і призначена для реалізації процедур опромінення з регулюванням потужності лазерного випромінювання. Відомий лазер з вимірювачем потужності випромінювання, який утримує випромінювач, пристрій для калібрування вимірювача та чутливий елемент для контролю енергетичного режиму під час виконання процедури опромінення у вигляді акустичного датчику, дія якого основана на залежності шуму переключення мод випромінювання лазера від рівня його потужності [1]. Недоліком відомої корисної моделі є те, що вимірювання виконується за непрямими ознаками енергетичного режиму роботи, що знижує точність вимірювання. Найбільш близьким за технічною суттю та досягаємим результатам до запропонованого лазера є лазер з вимірювачем потужності випромінювання [2], який утримує випромінювач з активним середовищем і з дзеркалами резонатора на прозорих для його випромінювання підкладках та розташований за 100 % дзеркалом резонатора вимірювач потужності у складі фотодіоду та візуалізатора. Недоліком прототипу є неточність виміряних показників внаслідок можливості засвічення фотодіоду через 100 % дзеркало випромінюванням лампи накачування активного середовища. Задачею корисної моделі є підвищення точності вимірювання за рахунок усунення впливу світла від лампи накачування. Задача вирішується тим, що у лазер з вимірювачем потужності випромінювання, який утримує випромінювач з активним середовищем і з дзеркалами резонатора на прозорих для його випромінювання елементах та розташований за 100 % дзеркалом резонатора вимірювач потужності у складі фотодіоду та візуалізатора між фотодіодом та 100 % дзеркалом резонатора розташовано додаткове 100 % похиле дзеркало. На кресленні зображена схема корисної моделі. Випромінювач утворено активним середовищем 3, який розміщено в резонаторі із 100 % дзеркалом 2 та напівпрозорим 4. Обидва дзеркала інтерференційні, тобто виготовлені із прозорого для випромінювання випромінювача матеріалу, наприклад, скла або кварцу для ультрафіолетового та інфрачервоного (довжина хвилі < 2 мкм) діапазону, на які нанесено діелектричні покриття. Тобто підкладка прозора для випромінювання у великому інтервалі довжин хвиль. За 100 % дзеркалом резонатора 2 під кутом 45° до осі резонатора розташовано додаткове 100 % (для падіння випромінювання під кутом 45°) дзеркало 6, за яким оптично пов'язано фото діод 1, підключений до візуалізатора 7 його показників. Лазер працює наступним чином. Зі сторони дзеркала 4 тимчасово розташовують калориметричний вимірювач енергії (потужності) випромінювання 5. Шляхом одночасної фіксації відповідних рівнів потужності на візуалізатора 7 та калориметрі 5 під час змінення рівнів накачування активного середовища 3 будують тарировочну характеристику вимірювача. При цьому на фотодіод направляється лише випромінювання з довжиною хвилі випромінювача, а супроводжуючий процес генерації потік світла від лампи накачування через дзеркало 2 не попадає в приймальне вікно фотодіода, що сприяє підвищенню точності виміру. Таким чином в корисній моделі досягається підвищена точність вимірювання. Джерела інформації: 1. Заявка Японії № 60-70759 H01S від 22.04.1985. 2. Заявка Японії № 55-11436, В23К 26/00, від 1980 р. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Лазер з вимірювачем потужності випромінювання, який утримує випромінювач з активним середовищем і з дзеркалами резонатора на прозорих для його випромінювання елементах та розташований за 100 % дзеркалом резонатора вимірювач потужності у складі фотодіоду та візуалізатора, який відрізняється тим, що між фотодіодом та 100 % дзеркалом резонатора розташовано додаткове 100 % похиле дзеркало. 1 UA 113898 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
